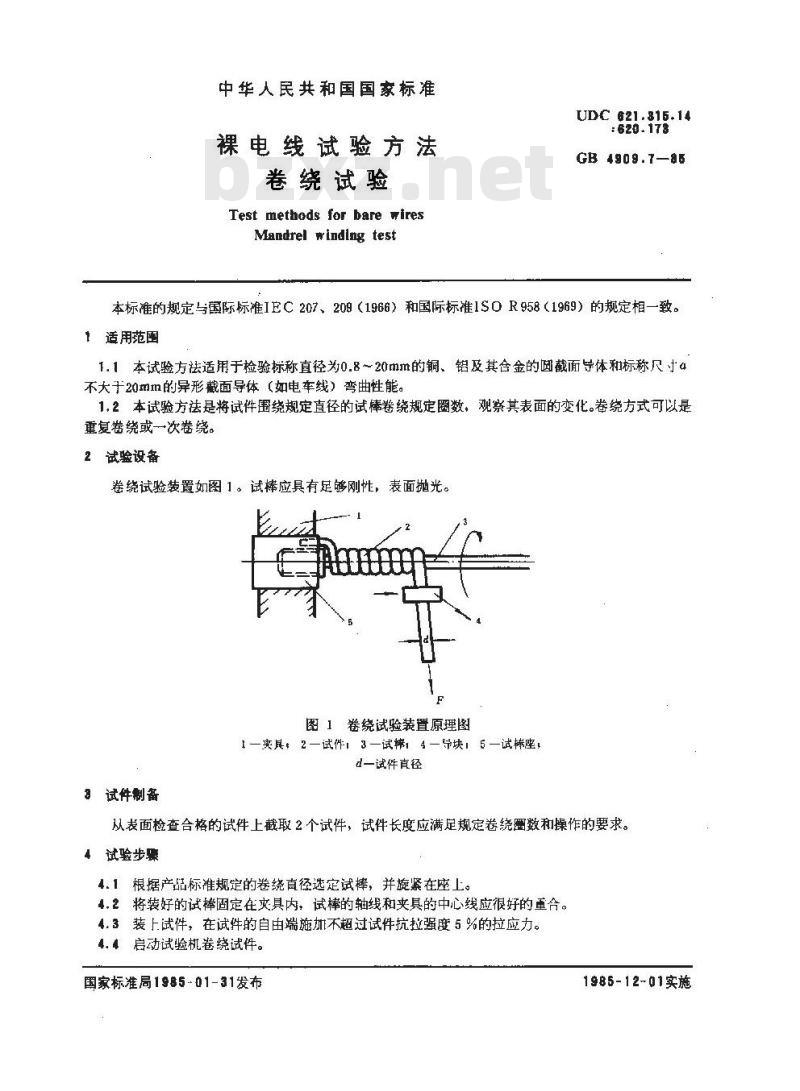

中华人民共和国国家标准
裸电线试验方法
卷绕试验
Test methods for bare wires
Mandrel winding test
UDC 621.816.14
GB4909.7—85
本标准的规定与国际标准IEC 207、209（1966）和国际标准1SO R958（1969）的规定相一致。1适用范围
1.1本试验方法适用于检验标称直径为0.8～20mm的铜、铝及其合金的圆截面导体和标称尺寸a不大于20mm的异形截面导体（如电车线）弯曲性能。1,2本试验方祛是将试件围绕规定直径的试棒卷绕规定医数，观察其表面的变化。卷绕方式可以是重复卷绕或一次卷绕。
2试验设备
卷绕试验装置如图1。试棒应具有足够刚性，表面抛光。图1卷绕试验装置原理图
1—夹具，2—试件：3—试梯14—导块！5一试梯座，d一试件直径
3试件制备
从表面检查合格的试件上截取2个试件，试件长度应满足规定卷绕圈数和操作的要求。4试验步骤免费标准下载网bzxz
4.1根据产品标准规定的卷绕直径选定试棒，并旋紧在座上。4.2将装好的试捧固定在灾具内，试棒的轴线和夹具的中心线应很好的重合。4.3装上试件，在试件的自由端施加不超过试件抗拉强度5%的拉应力。4.4启动试验机卷绕试件。
国家标准局1985-01-31发布
1985-12-01实施

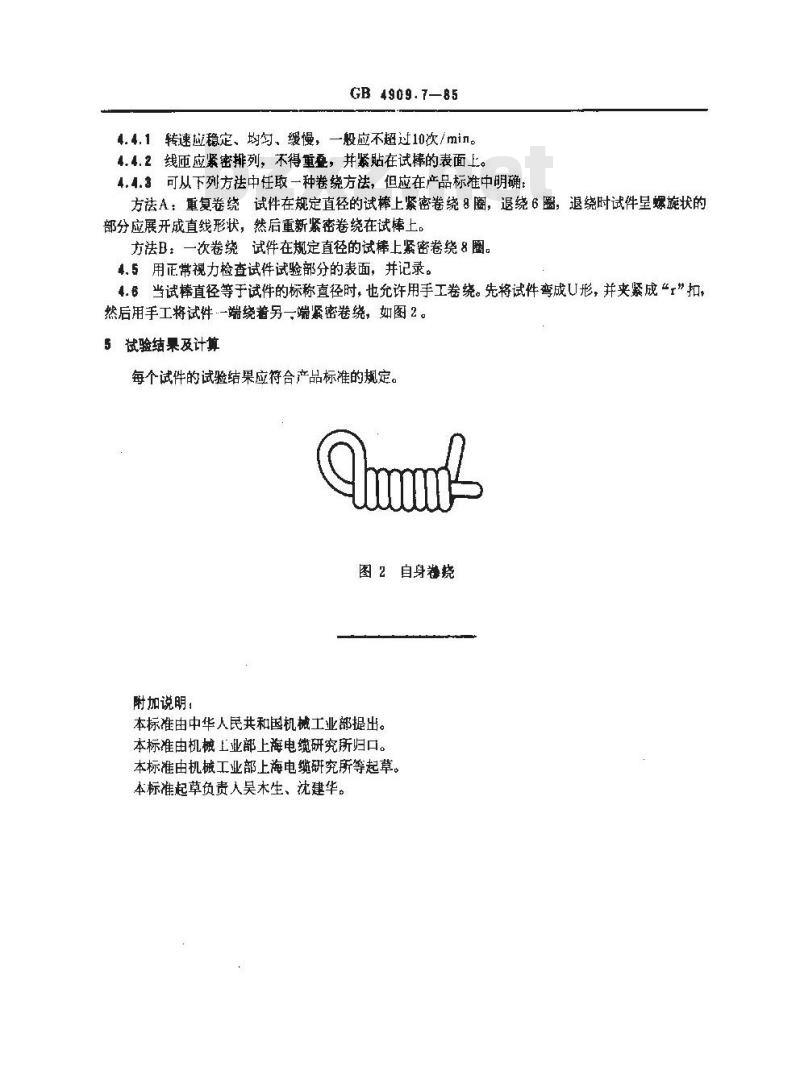

GB 4909.7—85
4.4.1转速应稳定、均匀、缓慢，一般应不超过10次/min。4.4.2线匝应紧密排列，不得重叠，并紧贴在试捧的表面上。4.4.3可从下列方祛中任取一种卷绕方法，但应在产品标准中明确：方法A：重复卷绕试件在规定直径的试棒上紧密卷绕8圈，退绕6圈，退绕时试件呈螺旋状的部分应展开成直线形状，然后重新紧密卷绕在试棒上。方法B：一次卷绕试件在规定直径的试棒上紧密卷绕8圈。4.5用正常视力检查试件试验部分的表面，并记录。4.6当试棒直径等于试件的标称直径时，也允许用手工卷绕。先将试件弯成U形，并夹紧成“r”扣，然后用手工将试件·一端绕着另一端紧密卷绕，如图2。5试验结果及计算
每个试件的试验结果应符合产品标准的规定。图2自身掺绕
附加说明
本标准由中华人民共和国机械工业部提出。本标准由机械上业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人吴木生、沈建华。
