【国家标准(GB)】 裸电线试验方法 镀层连续性试验 过硫酸铵法

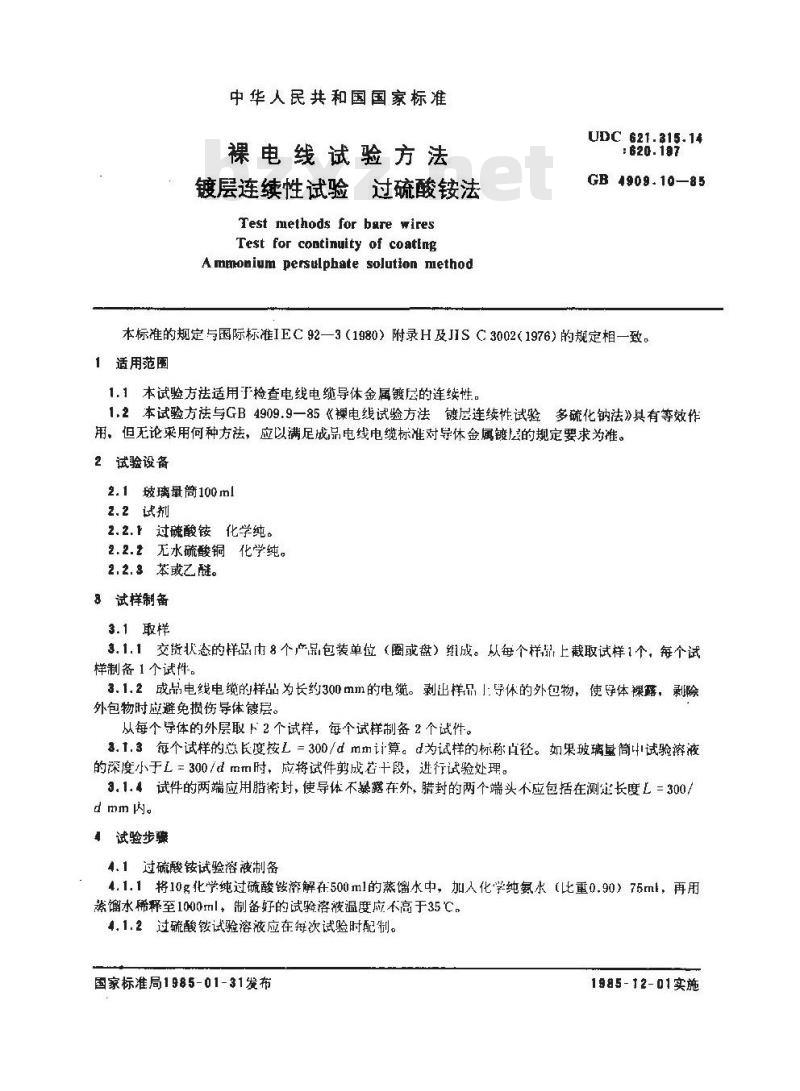

中华人民共和国国家标准
裸电线试验方法
镀层连续性试验过硫酸铵法
Test methods for bare wires
Test for continuity of coatlngAmmonium persulphate solution methodUDC 621.315-14
GB4909.10—85
本标准的规定与国际标准IEC92—3（1980）附录H及JISC3002(1976）的规定相—致。1适用范围
1.1本试验方法适用于捡查电线电缆导体金属镀层的连续性。1.2本试验方法与GB4909.9一85《裸电线试验方法镀层连续性试验多硫化钠法》具有等效作用，但无论采用何种方法，应以满足成品电线电缆标准对导休金属镀层的规定要求为准。2试验设备
2.1玻璃量筒100ml
2.2试剂
2.2.1过硫酸铵化学纯。
2.2.2无水硫酸铜化学纯。
2.2.3苯或乙醚。
8试样制备
3.1取样
3.1.1交货状态的样品由8个产品包装单位（圈或盘）组成。从每个样品上截取试样1个，每个试样制备 1 个试件-。
3.1.2成品电线电缆的样品为长约300mm的电缆。剥出样品」：导体的外包物，使导体裸露，剥除外包物时应避免损伤导体镀层。从每个导体的外层取下2个试样，每个试样制备2个试件。3.1.3每个试样的总长度按L=300/dm计算。d为试样的标称直径。如果玻璃量筒中试验溶液的深度小于L=300/dmm时，应将试件剪成若十段，进行试验处理。3.1.4试件的两端应用腊密对，使导体不暴露在外，腊封的两个端头不应包括在测定长度L=300/dmm内。
试验步骤
4.1过硫酸铵试验溶被制备
4.1.1将10g化学纯过硫酸铵济解在500m1的蒸馏水中，加入化学纯氨水（比重0.90）75ml，再用蒸馏水稀释至1000ml，制备好的试验溶液温度应不高于35℃。4.1.2过硫酸镂试验溶液应在将次试验时配制。国家标准局1985-01-31发布
1985-12-01实施

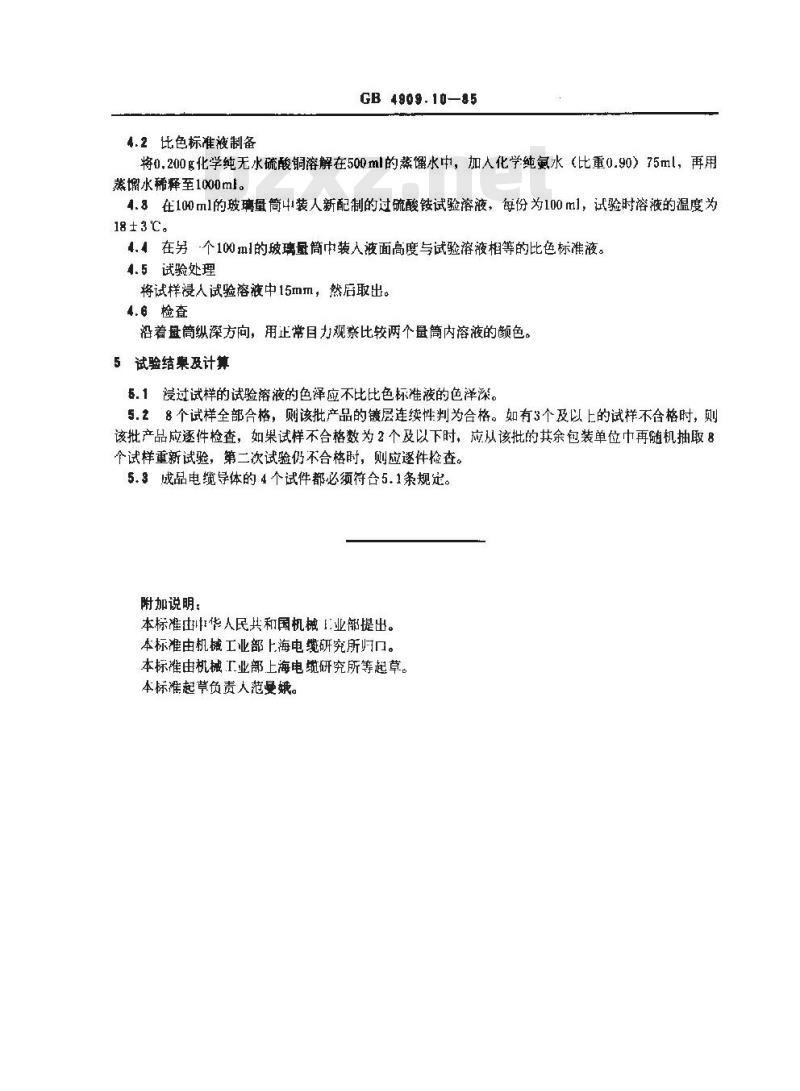

表.2比色标准液制备免费标准下载网bzxz
GB 4909.10—85
将.200g化学纯无水硫酸铜溶解在500ml的蒸馏水中，加入化学纯氨水（比重0.90）75ml，再用蒸馏水稀释至1000ml。
4.8在100m1的玻璃量筒4装人新配制的过硫酸铵试验溶液，每份为100ml，试验时溶被的温度为18±3℃。
4.1在另个100ml的玻璃量筒中装人液面高度与试验溶液相等的比色标准液。4.5试验处理
将试样浸人试验溶液中15mm，然后取出。4.6检查
沿着盘筒纵深方向，用止常目力观察比较两个量筒内溶液的颜色。5试验结巢及计算
5.1浸过试样的试验溶液的色泽应不比比色标准液的色泽深。5.28个试样全部合格，则该批产品的镀层连续性判为合格。如有3个及以上的试样不合格时，则该批产品应逐件检查，如果试样不合格数为2个及以下时，应从该批的其余包装单位巾再随机抽取8个试样重新试验，第二次试验仍不合格时，则应逐件检查。5.3成品电缆导体的4个试件都必须符合5.1条规定。附加说明：
本标准出华人民共和国机械1业部提出。本标准由机械工业部上海电缆研究所呵门。本标雁由机械工业部上海电缆研究所等起草。本标准起草负责人范曼娥。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
