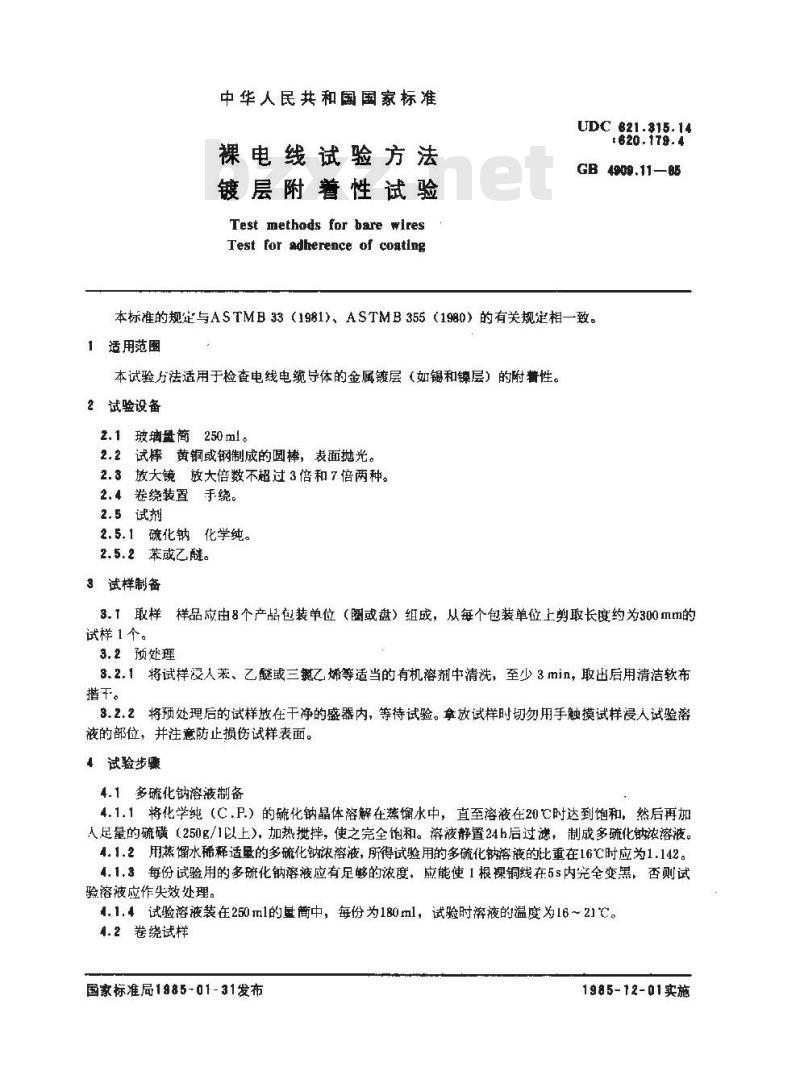

中华人民共和国国家标准
裸电线试验方法
镀层附性试验
Test methods for bare wlres
Test for adherence of coatlngLIDC 621.315.14
t620.178.4
GB 4900.11—85
本标准的规定与ASTMB33（1981)、ASTMB355（1980）的有关规定相一致。1适用范围
本试验方法适用于检查电线电缆导体的金属镀层（如锡和镍层）的附着性。2试验设备
2.1玻璃盘商250ml。Www.bzxZ.net
2.2试捧黄铜或钢制成的圆棒，表面抛光。2.3放大镜放大倍数不超过3倍和7倍两种。2.4卷绕装置手绕。
2.5试剂
2.5.1硫化钠化学纯。
2.5.2苯或乙醚。
3试样制备
3.1取样样品应由8个产品包装单位（圈或盘）组成，从每个包装单位上剪取长度约为300mm的试样1个。
3.2预处理
3.2.1将试样没人苯、乙醚或三氯乙烯等适当的有机溶剂中清洗，至少3min，取出后用清洁软布措干。
3.2.2将预处理后的试样放在干净的盛器内，等待试验。拿放试样时切勿用手触摸试样浸人试验溶液的部位，并注意防止损伤试样表面。4试验步骤
4.1多硫化钠溶液制备
4.1.1将化学纯（C.P.）的硫化钠晶体溶解在蒸馏水中，直至溶液在20C时达到饱和，然后再加人足量的硫磺（250g/1以上），加热搅拌，使之完全饱和。溶液静置24h后过滤，制成多硫化钠浓溶液。4.1.2用蒸馏水稀释适的多硫化钠浓溶液，所得试验用的多硫化钠溶液的比重在16℃时应为1.142。4.1.3每份试验用的多硫化钠溶液应有足够的浓度，应能使1根操铜线在5s内完全变黑，否则试验溶液应作失效处理。
4.1.4试验溶液装在250 ml的量简中，每份为180ml，试验时溶液的温度为16～21℃。4.2卷绕试样
国家标准局1985-01-31发布
1985-12-01实施
GB 4909.1185

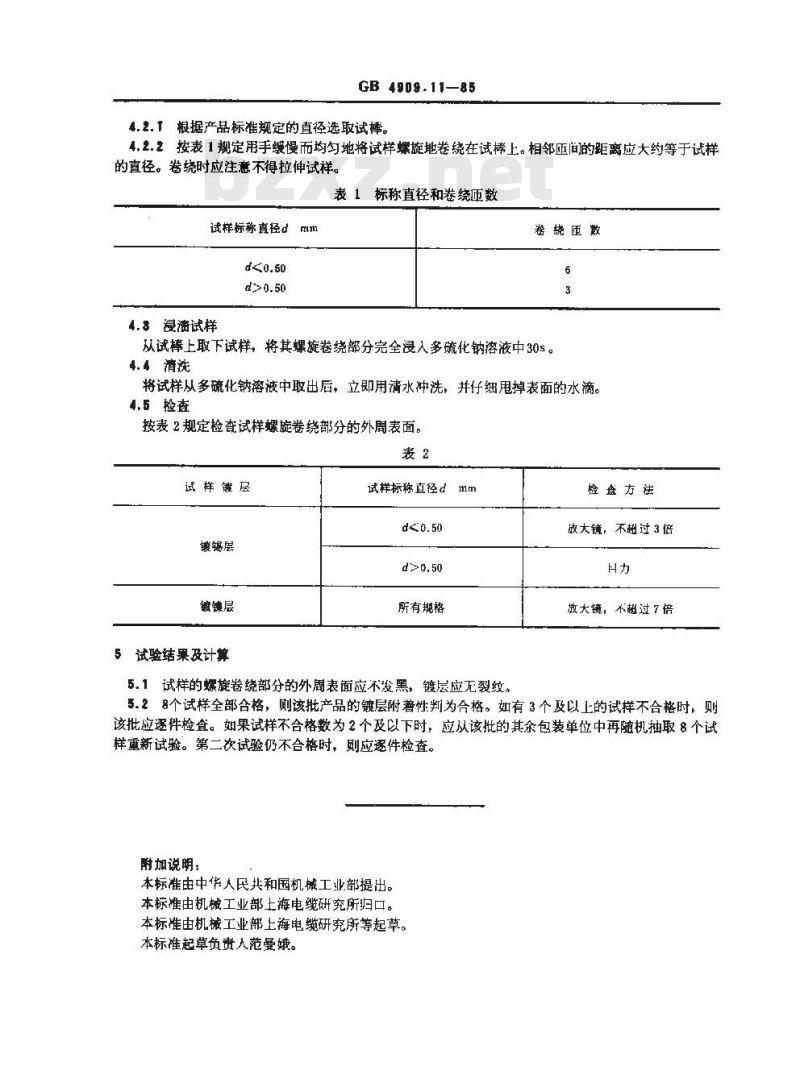

4.2.1根据产品标准规定的直径选取试棒。4.2.2按表1规定用手缓慢而均匀地将试样螺旋地卷绕在试棒上。相邻压间的距离应大约等于试样的直径。卷绕时应注意不得拉伸试样。表1标称直径和卷绕师数
试样标称直径dmm
4.浸油试样
卷绕匝数
从试棒上取下试样，将其螺旋卷绕部分完全浸入多硫化钠溶液中30s。4.4清洗
将试样从多硫化钠溶液中取出后，立即用清水冲洗，并仔细甩掉表面的水滴。4.5捡查
按表2规定检查试样螺旋卷绕部分的外周表面。表2
试样键层
镶锡层
镀镶层
5试验结果及计算
试样标称直径dmm
所有规格
5.1试样的螺旋卷绕部分的外周表面应不发黑，镀层应死裂纹。检查方法
放大镜，不翅过 3 倍
放大镜，不超过7倍
5.28个试样全部合格，侧该批产品的镀层附着性判为合格。如有3个及以上的试样不合格时，则该批应逐件检查。如果试样不合格数为2个及以下时，应从该批的其余包装单位中再随机抽取8个试样重新试验。第二次试验仍不合格时，应逐件检查。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人范曼娥。
