【国家标准】 ±800KV及以下换流站构支架施工及验收规范

S/N:1580177-949
统书号：1580177-949
价：12.00元

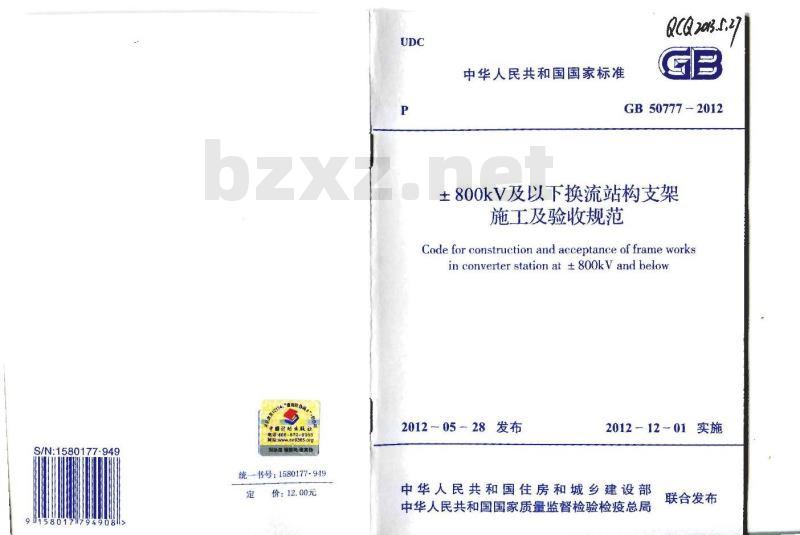

中华人民共和国国家标准
QCQ2a3.5.27
GB50777-2012
±800kV及以下换流站构支架
施工及验收规范
Code for construction and acceptance of frame worksinconverterstationat ±8OOkV andbelow2012-0528发布
2012-12-01实施
中华人民共和国住房和城乡建设部联合发布
中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准
上800kV及以下换流站构支架
施工及验收规范
Code for coristruction and arceptance ol Irame warksin canverler stalion at ±80okV and belowGB50777 -2012
主编部门中国电力企业联合会
批准部门：中华人民共和国住房和城乡建设部施行日期：2012年12月1日
中国计划出版社
2012北
中华人民共和国国家标理
土800kV及以下换流站构支架
施工及验收规范
(Gn 50777-2012
中国计筑出版社出版
网址：jlepres3.cum
地址：北京市西城区木翟地北里中1号国宏大厦C座1层邮政编码：100038电话：（01C）3306433（发行部）新华店北京发行所发行
北京量知S务有限公司印刷
850mm×1168mm1/321.123印张24千字2012年11月第二版2012年11月第1次印刷☆
统一书号：158C177·049
定价：12.元
版权所有侵权必究
投权举授电话：（010）62906404如有印装质量问题，谋寄本社出版部调续中华人民共和国住房和城乡建设部公告第1403号
关于发布国家标准《上800kV及以下换流站松支架施工及验收规范》的公告现批准上800kV及以下换流站树支架施工及验妆规范》为国家标准，编号为GB50777一2012，周2012年12月1日起实施。其中,第 7.1. 6、7.1. 7条为强制性条文,必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇一二年五月二十八日
本规范是根据住房和城乡建设部《关于印发（2010年工程建设标准规范制订、修订计划）的通知》（建标2010143号）的要求，由国家电网公司直流建设分公司会同有关单位共同编制完成的。
本规范在编制过程中，编制组广泛调查研究，认直总结实践经验，参考有关国际标准和国外先进标准，经广泛征求意见，多次讨论修改，最后经审查定稿。
本规范共分8章，主要技术内容包括：总则、术语、施工准备、运输与保管、地面组装、吊装前验收、吊装、交接验收，本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国电力企业联合会负责口常管理，由国家电网公司直流建设分公司负责具体技术内容的解释。在执行过程中请齐单位结合工程实践，认真总结经验，注意积累资料，随时将意见或建议寄送国家电网公司直流建设分公司（地址：北京市西城区南横东街8号都城大厦7C6室，邮政编码：1C0052）,以便今后修订时参考本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：国家电网公司直流建设分公司参编单位：中国南方电网超高压输电公司江苏省送变电公司
潮南省送变电建设公司
主要起草人：袁云种芝艺黄　杰　张诚　杨洪瑞赵国鑫胡蓉项玉华高亚平
张弯波徐畅胃科
主要审查人：梁言桥
聂兰元
刘志文
T—上
赵静月
罗廷胤
吴玉坤
袁太平
蓝元良
孙树波
王露钢
施1.准备
运输与保管
4.2保管
地面组装
吊装前验收
7.1构支架吊装
7. 2构支架吊装组立质量要求
8交接验收
本规范用词说明
引用标准名录
附：条文说明
（5）
(12）
(13）
1Grncral provisions
Contents
3Preparation of construction4 Load, unload, transportation and site storage4. l Load, unload and transpuriatiant.2Sitt siorago
5 Assembly an ground
Inspection before frame hoist6
7.1 Frame hoist
7.2Quality requirement of frame assembly8 Arceptance inspection
Explanation of wording in this codeList of quoted standards
Addition; Fxplanation of provisions.2
（4）www.bzxz.net
（7）
（９）
(10）)
（15）
1.0.1为保证土800kV及以下换流站构支架的施T质量，规范施工过程的质量控制要求和验收条件，促进构支渠施工技术的进步，制定本规范。
1.0.2本规范适用于土800kV及以下换流站新建、改建和扩建构支架的施工及验收。
1.0.3士800kV及以下换流站构支架的施工及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。2.0.1构支架工程
frame works
变电工程中，为满足电气设各安装需要的构架、支架、染，柱等构筑物所进行的规划、设计、制造、施工、峻工的各项技术工作和完成的工程实体。
2.0.2构件
element
由零件或由零件和部件组成的构支架基本单元，如梁、柱、支撑，紧固件等
2.0.3高强度螺栓连接」
set of high strength bolt
高强度螺栓和与之配套的螺母、垫的总称。2.0.4预拼装
test assembling
为检验构件是否满足安装质量要求而进行的拼装。2.0.5整体吊装
unity hoist
构件在地面整体组装后，进行吊装的施工方法。.2.
3施工准备
3.0.1构支架施工应按已批准的设计文件进行。3.0.2构支架施工所采用的新技术、新材料、新工艺应经过试验和论证。
3.0.3构支架施工质量检验应使用经计量检定含格并在使用有效期内的计量器其。
3.0.4构支架施工前，应制定施工案及安全技术措施，并应经批难后再实施。编制时应符合下列规定：1施工方法应满足构架结构特点和现场总体施工部署要求：2钢结构的安装工艺应确保结的稳定性3过重机的选择应根据单性起重量的最大值、起吊高度的最大值、起吊工作半径、起重机性能参数确定；4构架柱、梁的吊点选择应进行强度和稳定性验算.并应采取防止产生过大的弯扭变形的措施；5在逃择与布置起吊运输机具，交通道路及施工组合场地时，构作平面布局应便丁吊车行走和吊装，并应符合安全文明施工要求。
4运输与保管
4.1运输
4.1.1构支架运输时应符合下列规定：1构件宜根据钢结构的安装顺序，分单元成套供应，并应运至指定吊装位置：
2运输构件时,应根据构件的长度,重量选用车辆;构件在运输车辆上的支点、两端伸出的长度、防护措施及绑扎方法，均应保证构件不产生变形、不损伤涂层。4.1.2构件进场质量应符合下列规定：1构件应无弯曲变形、焊缝开裂、磨损、漏镀、锌层脱落、锌瘤等缺陷：
2构件的型号、规格、数量，尺寸应符合设计要求。4.2保管
4.2.1构件的保管应符合下列规定：1构件进场前应合理规划存放场地，存放场地应平整坚实，应无积水，并应具有排水措施；2搬运应采取相应保护措施，所用.L器具不得对构件镀锌层造成碰伤和磨损；
3构件应按种类、型号、安装顺序分区存放：4构件底层垫枕应有足够的支撑面，并应防止支点下沉；5构件叠放时，各层构件的支点应在同一垂直线上，应防止构件压坏和变形，叠放层数不得超过3层。5地面组装
5.0.1：构支架地面装应符合下列规定：1地面组装前应对高强螺栓连接刷按要求进行批次检验，应符合现行国家标推“紧国件机械性能螺栓、螺钉和螺柱》GB/T3098.1和紧固件机械性能母粗牙螺纹GB/T3098.2的有关规定：
2构支架地组装前应仔细检查构件编号及基础编号，并应根据吊装总平面布置图进行排杆；3构件的支垫处应夯实，每段杆应根据构件长度和重量设置支点；
4排杆后应对变形的构件进行校正应检查法兰盘的平整度并处理影响法兰接触的附差物。5.0.2组装前成仔绷检查各构件的位置正确，连接质量应符合现行国家标准《钢结构工程施工质量验收规范》GB50205的有关规定。
5.0.3钢柱组装时应先主材后腹杆，法兰螺栓应由下向上、由里向外穿，法兰螺栓穿函应一致。法兰应垂直丁钢管中心线，接触面应相互平行。
5.0.4钢梁组装应符合下列规定：1应遵循先下弦后上弦、先主材后腹杆的组装程序2钢梁应按设计的预拱量进行起拱：3螺穿向应一致，水平面应山下向上、垂直面出里向外穿，5.0.5法兰螺栓紧固应按圆周分布角度对称拧紧；节点栓应按从巾心到边缘的顺序对称疗紧，5.0.6组装后，应检查结构尺寸和螺检规格，对高强螺栓应按技iiKAoNiKAca
术要求逐个检查，
5.0.7钢爬梯、地线社等构件应按构架透视图位置正确安装于构架杆体上.并应注意位置朝间。
5.0.8设备支架可先地面组装·地面组装应先半材后腹材，螺栓穿向应由里间外，组装后应对支架几何尺寸进行检查，并应符合要求后再紧固螺栓。
5.0.9采用焊接连接时，应符合设计要求及现行行业标准《建筑钢综构焊接规程》JGJ81的有关舰定。5.0.10焊缝质量应达到设计要求。6
吊装前验收
6.0.1构支架吊装前,应对构支架基础L程进行汇序交接验收。交接验收应符合下列规定：
1基础混凝上强度应达到设计要求；2基础周围应填夯实完毕，杯口基础应清理干净；3基础的轴线标志和标高基准点应准确、齐全；4构支架基础工程交接验收的项目及允许偏差应符合表6.0.1的舰定
表 6. 0. 」构支架基础工程交接验收的项目及允许偏差顽
标商偏差
同一柱脚相邻螺格中心偏移
地脚螺栓
称口盐研
注：H为杯口深度
同组建脚中心偏移
螺栓露出长妄偏差
基础轴线设差
底面标商偏差
杯门深旺偏
杯口乘度偏差
控轴波差
允诈偏差（mm）
c～io
—5. 0-- 0
≤H/1000E10.0
6.0.2构支架地间组装结策，应在施工单位白检合格的基础上报项目监现机构组织带装前验收。6.0.3构支架地面组装的允许偏差应符合表6.0.3的规定。构作类型
构架柱
表 6. 0. 3 构支架地面组装的允许偏差题
世交商偏
根开偏差
长度偏差
杜项板整度偏差
弯关高偏差
长度偏奖
断面偏差
安装螺孔中心萨偏差
测向察曲矢高
颈洪偏差
设计要求起据
设计未要求起拱
钢粱挂毁板矩间距商偏差
注：H为构支架柱商虚，L为构架梁长便，允许偏差（mm）
H/1500 H≤:0. 0
1/1200月10.0
10. 0~-5.
≤L/1905且≤20.0
±L/100c
0~L/2000
6.0.4设计要求顶紧的节点，接触面应有75%以上的面积紧贴，并应用0.3mm塞尺塞入，面积应小于25%，边缘间隙不应大于.8mm
6.0.5连接栓的紧固扭矩应符合设计规定，设计无规定时应衍合表6.0.5的规定。
螺栓紧固扭矩标准
螺栓规格
批短借（Nm）
7.1构支架吊装
7.1.1构支架吊装应在晴朗且无六级以上大风，无雷雨、无背、无浓雾的天气下进行，
7.1.2吊点位置和数量应根据构件的结构、重量及长度等选择确定。
磨损。
吊装时应来取保护措施，不得对构件镀锌层造成碰伤和7.1.4起吊过程中应随时注意观察构架柱各杆件的变形情况，发现异常时应停!：吊装.并应及时处理。7.1.5构支架组立后，应在纵横轴线上校正中心及乘直度，临时固定应牢固可靠。
7.1.6构架柱组立后，必须立即做好临时接地。7.1.7构支架组立后，必须立即打牢构架柱的临时拉线，拉线大小应根据吊物的重量选定。
7.1.8地锚宜采用水平埋设，其埋人深度应根据地锚的受力大小和土质确定。
7.1.9两基构架吊装应固定完好后再吊装横架，其连接螺栓的安装方向应统，拧紧后宜露出2扣~3扣，螺栓扭矩标准值应符合设计规定。
7.1.10构架的整体校正应在纵横轴线上同时进行校正，校止吋宜从中间轴线向两边校正。
7.1.11待构架整体校正结束后再进行混凝灌浆。7.1.12基础灌浆强度达到设计混凝土强度75头，且钢梁及节点上所有紧固件都复紧后方可拆除临时拉线。.9
iiKAoNiiKAca
7. 2构支架吊装组立质量要求
构支架吊装组立质量要求应符合表 7. 2.1 的规定。表 7. 2.1构支架吊装组立质量要求构件类
桁梁杜
整体出直度
中心线对盐础期线偏移
柱杆弯持天高偏莞
整体垂在放
户心线对黏础轴线偏移
支架顶标高偏差
李曲失高偏差
设计要求起拱
预拱值编差
设让术要求起拱
烂;H为构支架柱高透,L为构架梁长度。充偏差（mm）
H/:000525.0
≤H/1200且≤,20.0
F/1800H≤:10.0
sH/1200 H≤10, 0
TL/1000
0~·L/2000
7.2.2设计要求顶紧的节点，接触面应有75%以上的面积紧贴。10
交接验收
8.0.1在工程验收时，应进行下列检查：1构支架表面应清洁,应儿焊疤、油污、锈蚀、叫凸等,涂装层色泽应均匀；
2接地应牢固可靠，并应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》GB50169的有关规定；3构支架的质要求应符合本规范7.2.1条的规定。8.0.2在验收时，应提交下列资料和文件：1工程验收的施工质量记录；
竣工图；
设计变更通知单及工程联系单；4
构支架出」质量合格证明文件和试红装记录：安装记录；
混凝土灌浆的试快强度报告：
其他有关文件和记录。
本规范用词说明
1为便在执行本规范条文时区别对待，对要求严格程度不尚的用词说明如下：
1)表示很严格，非这样做不可的：正面词来用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”反面词采用“不应\或“不得”，3)表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4)表示有选择，在一定条件下可以这样做的，采用\可”。2条文中指明成按其他有关标准执行的马法为“应符合的规定\或“应接……执行”，12
引用标准名录
《电气装置安装.工程接地装置施T及验收规范》(B50169《钢结构工程施工质量验收规范》GB50205《紧固件机械性能螺栓、螺钉和螺柱》CB/T3098.1《紧固件机械性能螺母粗牙螺纹》GB/T3098.2《建筑钢结构焊接规程》JGJ81
