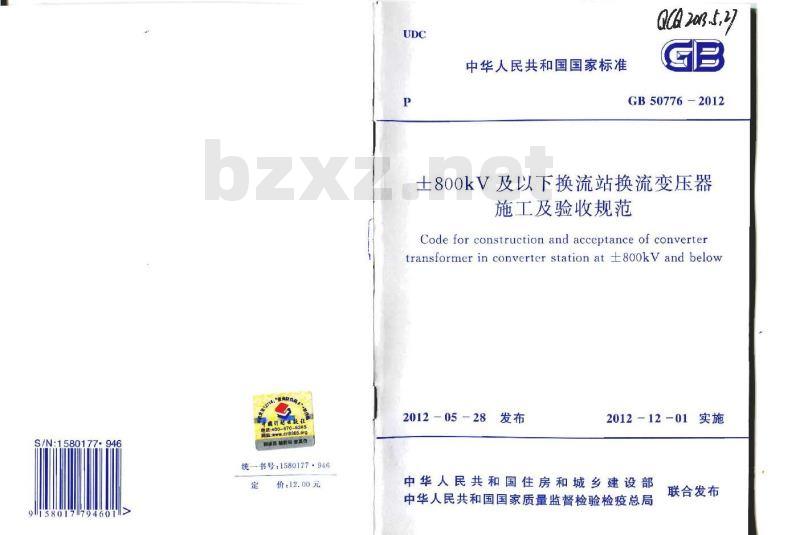

中华人民共和国国家标准
GCA2as..2
GB50776-2012
土800kV及以下换流站换流变压器施工及验收规范
Code for construction and acceptance of convertertransformer in converter station at ±8ookV and below2012-05-28发布
2012-12-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

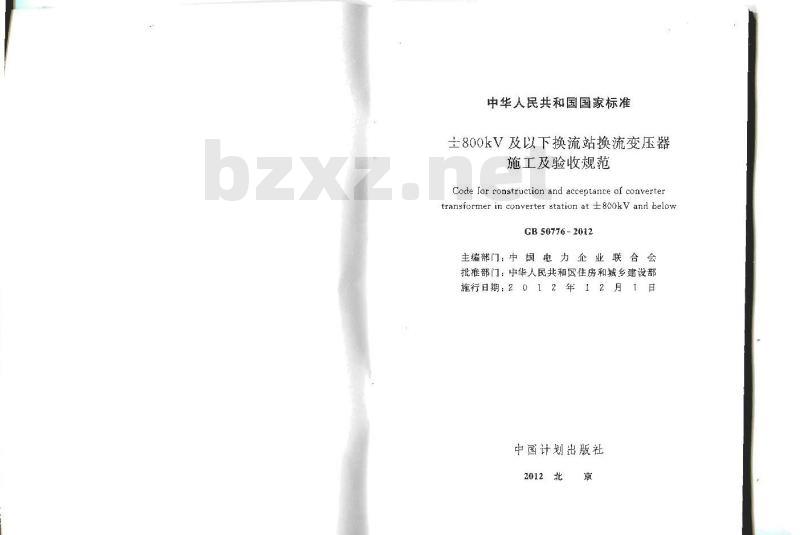

中华人民共和国国家标准
主800kV及以下换流站换流变压器施工及验收规范
Cocte lar ronstruction and acceptance of convertertransformer in converter statiun at ±800kV and belowGB50776-2012
主编部门：中国电力企业联合会批推部门：中华人民共和国住房和城乡建设部施行日期：2012年12月1日
中国计划出版社
2012北
中华人民共和国国家标准
士800kV及以下换流站换流变压器施工及验收规范
GB50776-2012
中国计划出版社出版
网址：jtipress.com
地址：北京市西端区木禅地北里甲11号国宏大厦C座4层邮政编码：104038电话：（01）63916433（发行部）新华书店北京发行所发行
北京世知印务有限公司即刷
850mm×1168mm1/321.5印长36千字2012年12月第1版2012年12月第1次即刷统-书号：1580177946
定价：12.00元
版权所有便权必
慢权举报电：（010）63906404

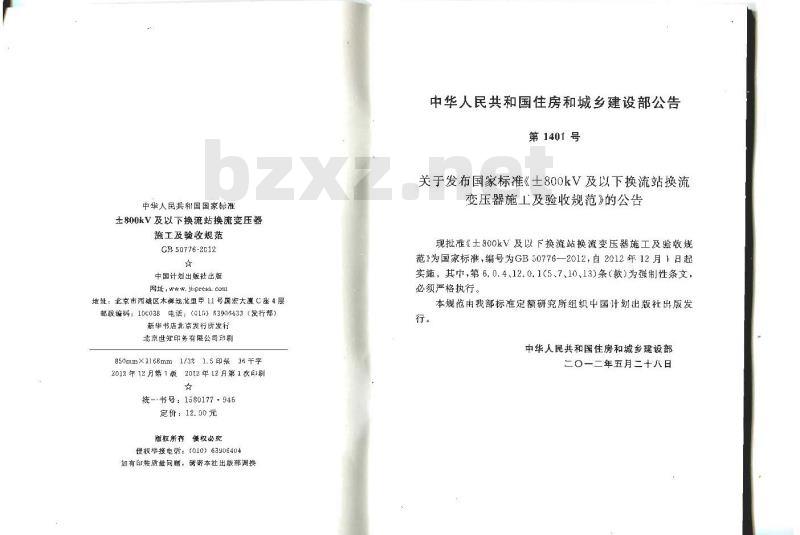

如有印装质量向题，背寄本社出版部调换中华人民共和国住房和城乡建设部公告第1401号
关于发布国家标准《士800kV及以下换流站换流变压器施工及验收规范》的公告现批准土800kV及以下换流站换流变压器施工及验收规范》为国家标准，编号为GB50776—2012，自2012年12月1日起实施。其中，第6.0.4、12.0.1（5.7、10、13)条（款）为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇一二年五月二十八日

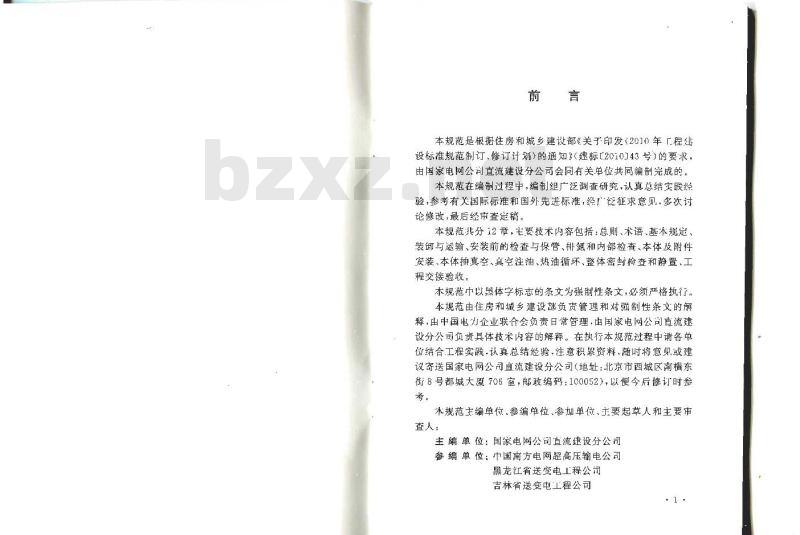

本规范是根据住房和城乡建设部关于印发（2010年「程处设标推规范制订、修订计划）的通知》（建标[2010]43号）的要求：由国家电网公司直流建设分公司会同有关单位共同编制完成的本规范在编制过程中，编制组广泛调查研究，认真总结实践经验，参考有美国际标准和国外先进标准，经广泛征求意见，多次讨论修改,最后经市查定稿。
本规范共分12章，主要技术内容包括：总则、术语，基本规定装卸与运输、安装前的检查与保管、排氮和内部检查、本体及附件安装、本体抽真空、真空注油、热油循坏、整体密封检查和静置、工程交接验收。
本规范巾以熙体字标志的条文为强制性条文，必须严格执行。本规范由往房和城乡建设部负责管理和对强制性条文的解释，由中国电办企业联合会负责日常管理，国家电网公司直流建设分公司负贵其体技术内容的解释。在执行本规范过程中请客单位结合工程实践，认真总结经验，注意积累资料，随时将意见或建议寄送国家电网公司直流建设分公司(地址：北京市西城区南横东街8号都城大厦706室，邮政编码：1C0052），以便今后修订时参考，

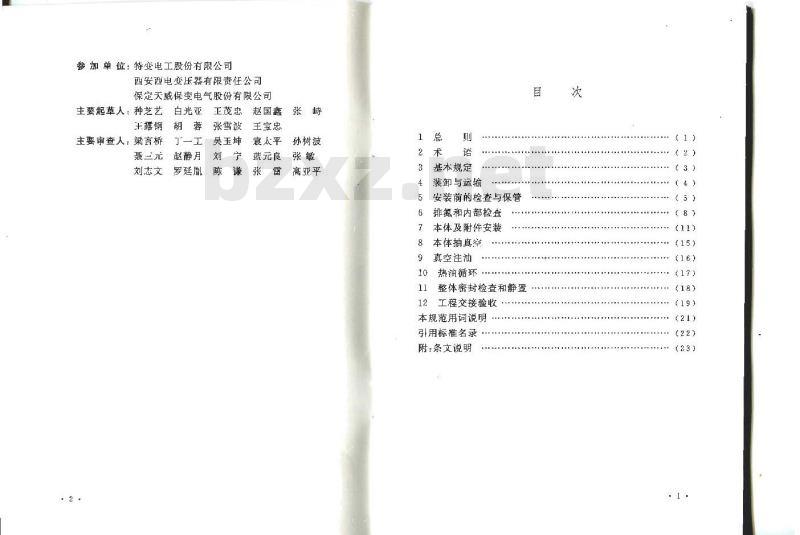

本规范主编单位、参编单位、参加单位、主要起草人和主要审查人：
主编单位：国家电网公司直流建设分公司参编单位：中国南方电网超高压输电公司黑龙汇省送变电程公司
吉林省送变电工程公司
参加 单位：特变电工股份有限公司西安西电变压器有限责任公司
保定天威保变电气股份有限公司主要起草人：种芝艺
王露钢
主要审查人：梁言桥
聂三元
刘志文
白光亚
正茂忠
赵国鑫
张雪波
赵静月
罗延胤
昊玉坤
王宝忠
袁太平
蔬元良
孙树波
高亚平
基本规定
装卸与运输
安装前的检查与保管
排氮和内部检查
本体及附件安装
本体抽真空
真空洋池
热油循环
整体密封检查和静置
工程交接验收
本规范用词说明
引用标雅名录
附：条文说明
（4）
（5）
General provisions
Basic reguircment
Contents
AHandling und transportation5 Inspection and storage beforc installation6 Nitrogen discharge and internal inspection7
Installatian of the proper and accessories8 Evacuation of the proper
Vacuum oil filling
Hot oil circulatian ..
Overall tightncss inspection and standing test 11
12 Acceptance and takeover
Explanation of wording in this codeLjst of quoted standarrls ....Additicn: Explanation of provisions·2
（2）
（8）
（17)
...(18)
1.0.1为保证换流站换流变压器安装工程的施工质量，促进安装施工水平的迹步，确保设备安全运行，制定本规范。1.0.2本规范适用于士800kV及以下换流站换流变乐器的施T及验收。
1.0.3换流变压幂的施工及验收，除应符合本规范外，尚应衍合国家现行有关标准的规定。
2.0.1换流站
convertcr station
用于将交流电能通过阀组件转换为直流电能(整流）或将直流电能通过阀纠件转换为交流电能（逆变）的变电工程实体。2.0.2换流变压器
converter transformcr
用丁连接交流电网和换流阀，进行能量交换的设备。2. 0.3全真空注油
total vacuutn oilfilling
换流变压器油箱及充油附件同时进行抽真空和真空注油的方式。
3基本规定
3.0.1换流变压器本体和附件，绝缘油的运输，装卸、保管，换流变压器的安装、谢试，均应符合本规范和产品的技术规定。3.0.2施工中应采取控制施工现场的各种粉尘、废气、废油、废弃物、振动、噪声等对周围环境造成污染和危害的措施。3.0.3换流变压器本体、附件和绝缘油均应符介国家现行有关标和订货技术条件的要求。
3.0.4换流变压器安装前，换流变压器区域应具备下列条件：1建(构)筑物已施1,验收完成：
换流变压器基础、广场和运输轨道已达到允许安装的强度；2
3预留孔及预埋件符合设计要求，预埋件牢固。3
装卸与运输
4.0.1换流变压在装卸和运输的过程巾不应有严重的冲撞和振动，一维冲击充许值水平和垂直冲击加速度不应天于3多或符合产品技术规定，在改变运输方式时成记录时间并签证。4.0.2换流变压器吊装、顶推、顶升、牵引时应使用产品设计指定位置。起吊换流变压器时应使吊绳同时受力，品绳与铅乘线间夹角不应大于30°
4.0.3利用斤顶顶升过程中，应沿长轴方间前后交替进行起落，不应四点同时起落，两点起升与下降应操作协调，各点受力应均勾，并应及时樊好垫块，应采取防止干斤顶失压和打滑的措施。4.0.4运输、吊装顶升过程中器身倾斜角度应满足产品的技术规定，无规定时不宜超过15°
4.0.5换流变压器在公路运输时的车速应符合产品的技术规定，路面有坡度及转弯时，应采取防滑、防溜措施。4.0.6换流变压器在换流站内牵引前应对换流变压器移运轨道系统进行验收，轨距误差爬符合设计及产品技术规定。移运小车在换流变压器运输轨道上空载运行时，应平滑无卡阻，换流变压器牵引过程中小车速度应符合产品技术规定，无规定时不应大于2m/min。牵引过程中两侧牵引点宜增加拉力仪器进行实时监测其卡阻情况：
4.0.7换流变压器在站内牵引、就位，本体周定时均应符合产品技术规定，并应与防火墙、阀厅内设备位置按设计要求做好配合。4.0.8充干燥空气（或氮气）运输的换流变压器应设置压力视和气体补偿装置,气体压力应保持为 0.01MPa~0.03MPa,露点应低于-40℃。
5安装前的检查与保管
5.0.1在换流变压器交接过程中，检查冲击记录仪在换流变压器运输和装卸中所受冲击应符合产品技术规定，无规定时纵向、横向、垂直三个方向均不应大于3g，油箱内干燥空气或氮气压力不应低于0.01MPa.
5.0.2议备到达现场后应及时进行检查，并应符合下列规定：1包装及密封状况应良好；
2产品规格与设计应一致；
3油箱及所有附件应齐全，应无锈蚀没机械损伤，密封应良好：4油箱箱盖、罩法兰及封板的连接螺栓应齐全，应紧固良好，成无渗滞；浸人入油中运输的附件应无渗油、漏油现象；5充油套管的油位应正常，应无渗油，瓷体应无损伤；充气套管的压力值应衍合产品技术规定；6充气运输的换流变压器，油箱内应为正压，其压力应为0. 01 MPa--0. 03 MPa;
7装有冲击记录仪的设备，记录值应符合产品技术规定；8铁芯接地引出线对油箱绝缘情况应符合产品技术舰定：9附件、备品备件及专用工具等应与供货合同一致；10产品的技术文件应齐全。
5.0.3设备到达现场的保管应符合下列规定：1冷却器、连通管庇密封，
2表计、风扇、潜油泵、气体继电器、测温装置以及绝缘材料等，应放置于干燥的室内；
3本体、冷装置等,其底部应挚商、垫平,不得水淹4浸油运输的附件应保持浸油状态保管，其油箱应密封；5
riKAoNiKAca
5套管式电流互感器应按标志方向存放，不得倒置。5.0.4绝缘油的验收与保管应符合下列规定：1绝缘油成储藏在密封清洁的专用油罐或容器内2每批到达现场的绝缘油均成有试验报告，并应取样进行简化分析·必要时应进行全分析：3大油应每罐取样，小桶油的绝缘油取样数量应符合表5.0.4的规定；
表5.、4绝缘油取样数量
每排油的插数
21--50
取样橱数
每批油的栖数
61--100
101203
201~400
401及以上
取样柜数
4取样试验应按现行国家标推“电力用油（变压油、汽轮机油)取样方法》GB/T 7597 的有关规定执行。电气强度试验结果不小丁 35kV/2. 5mm、含水不大于 20mg/L、tanz 不大于0.5%（90℃时)，
5不同标号，不同牌号的绝缘油，应分别储存，并应有明显牌号标志，不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，应做混油试验，试验结果应符合现行国家标准《电气装置安装工程电气设备交接试验标》GB50150的有关规定；6抽油时应目测，用油车运输的绝缘油，油的上部和底部不应有异样,用小桶运输的绝缘油，应对每桶进行日测，并应辨别其气味，颜色，捡查小桶上的标识席正确、一致。5.0.5换流变压器运垒现场后，应尽快进行安装工作。当3个月内不能安装时，应在1个月内进行下列工作：1安装储油柜皮吸湿器，注以合格的绝缘油至储润柜规定的油位；
2检查油箱的密封情况；
3至少1个月测量换流变压器内油的绝缘强度应衍合规定；4当充气运输的换流变压器本体不能及时注油时，应充气保管，充人气体的露点应低于一40℃，器身内压力应保持在0.01MPa~0.03MPa，每天进行检查，做好记录：5附件在保管期间，应经常检查。充油保管的附件应检查有无渗凝，洲位是否正常，外表有无锈蚀，并每6个月检查“次油的绝缘强度；充气保管的附件应检查气体压力，至少一周检查一次，并做好记录。
5.0.6换流变压器本体残油宜抽样做电气强度和微水试验，电气强度应符合产品技术规定或不低于40kV，微水不应大于20mg/L。5.0.7换流变压器安装前，器身本体、储油罐、滤油机等应进行可靠接地。
排氮和内部检查
6.0.1采用注油排氮时应符合下列规定：1绝缘油应经过净化处理，注人换流变压器内的绝缘油应符合表 6. 0. 1 的规定；
表6.0.1注入换流变压器的油质标准试验项目
电气弹度
含水量
介感损耗因数
t5r8(90℃)
甄粒度
换流站电压等级
=80ckV
±500kv
LBookv
1500zv
标准值
ss10mg/l
s1:00/100ml
(5mμ粒）
≤2000/100mL
1（5m10gm颗粒）
2注油排氮前宜将油箱内的残油排尽；备注
平板电极间隙
无i00um以
3绝缘油应经脱气净油设备从换流变压器卜部阀门注人油箱内，氮气应经顶部排出；油应注至油箱顶部将氮气排尽：4芯检前排油时，应从上部注入露点低丁40℃的下燥空气平衡本体内部压力。
6.0.2.采用拥真空进行排氮时，排氮口应设置在空气流通处。破坏真空时应避免潮湿空气进入本休，应采用露点低于一40℃的干燥空气解除真空。
6.0.3充十燥空气运输的本体，解除压力后可直接进入油箱检查，检查过程中应持续充入露点低于一40℃的干燥空气。.8
6.0.4当油箱内含氧量未达到18%及以上时，人员不得进入油箱内。
6.0.5换流变压器到场后，产品技术文件有规定时，可不进行器身检查。当设备在运输过程中有严重冲击或振动，三维冲击加速度大于规定值，或对冲撞记录持有怀疑时，应由厂家技术人员进行器身内部检查。
(.0.6器身检查时,应符合下列规定：1凡雨、驾、风(4级以上)和相对湿度 80%以上的天气不得进行内部检查；
2在内部检查过程中，应向本体内持续补充露点低于一40℃的丁燥空气，补充干燥空气速率应符合产品技术文件规定，并应保证本体内空气压力值为微正压；3进人油箱内部的检查人员不宜超过3人，检查人员应明确检查的内容、要求和注意事项：4本体从打订密封盖板元始让算，持续暴感在空气中的时间应符介产品技术规定，当无规定时，宜符合下列规定：1)当空气相对湿度小于80%人于65%时，器身暴露在空气中的时间不得超过8h；
2)当空气相对湿度小于65%时，器身暴露在空气中的时闲不得超过loh:
3)当换流变压器内部相对湿度小于20%时，器身暴露在空气中的时间不得超过16l，
5调压切换装置吊出检查或安装调整时，调压切换装置暴露在空气中的时间应符衍合表6.0.6的规定；表 6,U.6调压切换装置露空时间坏境温度
相对湿度
待续时问不元于
0℃双上
G5%以下
ec以上
63%-7%
or以上
75%~85%
6器身检查时，场地周围应清洁，应有防尘措施。iiKAoNiKAca
不控制
6.0.了器身检查项目应符合下列规定1运输支撑和器身各部位应无移动现象，运输用的临时防护装置及临时支撑件应宇以拆除，应经过清点后做好记录：2所有螺栓应紧固，并应有防松措施；绝缘螺栓应无损坏，防松绑扎应完好：
3铁芯检查应符合下列规定：
1铁芯应变形，铁轭与夹件间的绝缘垫应良好：2)铁芯应无多点接地：
3铁芯外引接地的换流变压器+拆开接地线后铁芯对地绝缘应良好；
4铁芯拉板及铁轭拉带虚紧固，绝缘良好，4绕组检查应符合下列规定：
1统组绝缘层应完整，无缺摄、变位现象：2)各绕组应排列整齐，问隙均勾，油路无堵塞。5绝缘围屏绑扎应牢固；
6引出线绝缘包扎应牢固，应无破损、拧弯现象；引出线应固定牢靠，应无移位变形；引出线的裸露部分应无毛刺或尖角，其焊接应良好：引出与套管的连接应牢靠，接线应正确让7绝象屏障应完好，且固定成牢固，成无松动现象：8检查强迫油循环管路与下轭绝缘接口都位的密封应完好：9检查各部位应无油泥、水滴和金属屑末等杂物。10.
7本体及附件安装
7.0.1换流变压器本体及附件安装应符合下列规定：1需打开密封盖板的换流变压器本体，升高座和套管等附件安装或其他作业时，应使用下燥空气发生器持续向本体内注人下燥空气，并应符合本规范第6.0.6条第2款的规定；2套管的安装和内部引线的连接工作在--天内不能完成时，封好各盖板后抽真空至133Fa以下，注人露点低丁一40℃的十燥空气至0.01MPa-~0.03MPa，并应保持此压力；3连接螺栓应使用力矩扳手紧固，螺栓受孔应均勾，具紧固力矩值应符含产品的技术规定。7.0.2密封处理应符合下列规定
1所有法兰连接处应更换新的耐油密封垫（）密封：密封垫(图)应无扭曲、变形、裂纹和毛刺，密封垫(圈)应与法兰面的尺寸相配合：
2法兰连接面应平整、清洁；密封垫圈应擦拭干净，安装位置应准确；其搭接处的厚度应与其原厚度相同，橡胶密封垫圈的压缩童不宜超过其原度的 1/3。
7.0.3升高座的安装应符合下列规定：1升高座安装前，其电流互感器试验应合格。电流互感器的变比、极性、排列应符合设计要求，出线端子对外壳绝缘应良好，其接线螺栓和固定件的垫块应紧固，端了板应密封良好，应无渗油现象；2安装升高座时，放气塞位置应在升高座最高处；电流百感器和升高座的中心应一致；3bzxZ.net
绝缘筒应安装牢固：
阀侧力产鹰安装过程中应先调整好角度后再进行与器身5
的连接；
6阀侧出线装置安装成符合产品技术规定。7.0.4套管的安装应符合下列规定：1套管安装前应进行下列检查：
1)套管表面应无裂继、伤痕；
2)套管，法兰颈部及购压球内壁应擦试清洁：3充油套管无渗油现象，油位指示正常：充气套管气体压力正常，
4)套管应经试验合格。
2套管起吊时，起吊部位、器具应符合产品的技术规定；3套管吊起后，应使套管与升高座角度一致后再进行连接工作，套管顶部结构的密封垫应安装正确，密过应良好，引线连接应可靠，螺栓应达到紧固力矩值，套管端部导电杆插入尺寸应符合产品技术规定：
4充气套管应检测气体微水利泄露率符合要求；充注气体过程巾应检查各压力接点动作正确：安装后应检查套智油气分离室设置的释放阀无渗油或漏气现象，套管末屏应接地良好；5充油套管的油标宜面向外侧，套管末屏应接地良好。7.0.5调压切换装置的安装应符合下列规定：1传动机构中的操作机构、电动机，传动断轮和连杆应固定牢靠，连接位置应正确，且操作应灵活，应无卡阻现象传动机构的摩擦部分应涂以适合当地气候条件的润滑脂；2切换装置的触头及其连接线应完整无损，且应接触良好，其限流电阻应完好，应儿断裂现象；3切换装置的工作序应符合产品出厂要求；划换装置在极限位置时，其机械联锁与极限开关的电气联锁动作应正确；4位置指示器应动作正常，指示应正确；5切换开关油室内应清洁，且应密封良好：注入油室中的绝缘油·其绝缘强度应符合产品的技术规定.12
6在线滤油装置应符合产品技术规定，管道及滤网应清洗干净，并应试运正常。
7.0.6冷却装置的安装应符合下列规定：1在安装前成按产品技术规定的压力值用气压或油压进行密封试验，无规定时，应充合格的千燥空气（或氮气)压力至0.03MPa持续30min无渗漏；
2外接管路在安装前应将残油排尽.官根据其密封情况采用合格的绝缘油冲洗上净：
3吊装时宜采用四点起吊后调整安装角度，不应直接两点起吊将其浩油泵等部位作为起重支点；4风扇电动机及叶片应安装牢固，并应转动灵活，应无卡阻；试转时应无振动，过热：：片应无扭妞变形或与风筒碰擦等情况，转向应正确；电动机的电源配线应采用具有耐油性能的绝缘导线；5管路中的阀门应操作灵活，开闭位置虚正确；阀门皮法兰连接处应密封良好：
6潜油泵转向应正确，转动时应无异常噪声、振动或过热现象，其密封应良好，应无渗油或进气现象；7油流速继电器应经检查合格，且密封应良好，动作应可靠。7.0.7储油柜的安装应符合下列规定：1安装前应将其中的残油放净；
2胶塞式储油框中的胶或隔膜式储油柜中的隔膜应完整无破损，胶囊在缓慢充气胀开后检香应无漏气现象3胶囊沿长度方向应与储油柜的长轴保持平行，不应扭偏胶囊口的密封应良好，呼吸应通畅；4油位指示装置动作应灵活，指示应与储油柜的真实油位相符：不得出现假油位；指小装置的信号接点位置应正确，绝缘应良好。7.,8气体继电器的安装应符合下列规定：1气体继电器运输用的固定件应解除，应按要求整定并校验合格：
