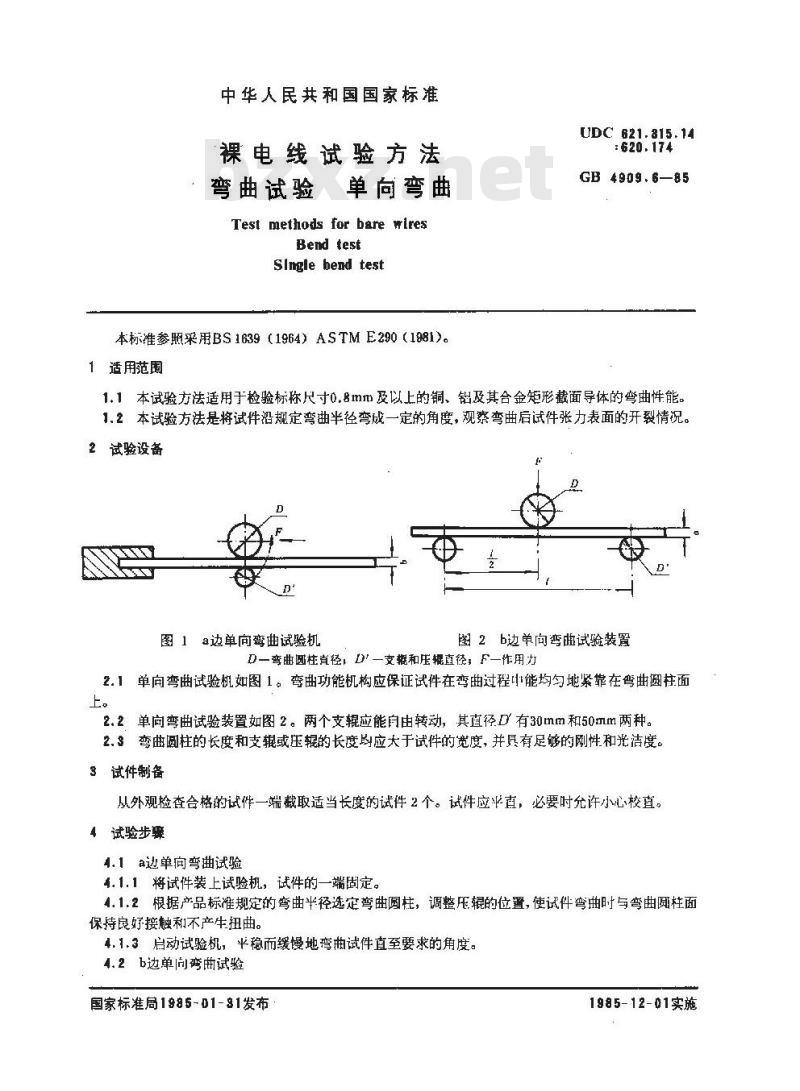

中华人民共和国国家标准
裸电线试验方法
弯曲试验
单向弯曲
Test methods for bare wlres
Bend test
SIngle bend test
本标准参照采用BS1639（1964）ASTME290（1981)。1适用范围
UDC 621.315.14
GB4909.6—85
1.1本试验方法适用于检验标称尺寸0.8mm及以上的铜、铝及其合金矩形截面导体的弯曲性能。1.2本试验方法是将试件沿规定弯曲半径弯成一定的角度，观察弯曲后试件张力表面的开裂情况。2试验设备
图1a边单向弯曲试验机
图2b边单向弯啦试验装置
D一弯曲圆柱直径，D'一支规和压辊直径；F一作用力2.1单向弯曲试验机如图1。弯曲功能机构应保证试件在弯曲过程山能均匀地紧靠在弯曲圆柱面上。
2.2单向弯曲试验装置如图2。两个支辑应能自由转动，其直径D有30mm和50mm两种。2.3弯曲圆柱的长度和支辊或压辑的长度哟应大于试件的宽度，并县有足够的刚性和光洁度。3试件制备
从外观检查合格的试件一端截取适当长度的试件2个。试件应平直，必要时允许小心校直。4试验步骤
4.1a边单向弯曲试验
.1.1将试件装上试验机，试件的一端固定。4.1.2根据产品标准规定的弯曲半径选定弯曲圆柱，调整压辊的位置，使试件弯曲时与弯曲厕柱面保持良好接触和不产生扭曲。
4.1.3启动试验机，平稳而缓慢地弯曲试件直至要求的角度。4.2b边单问弯曲试验
国家标准局1985-01-81发布
1985-12-01实施

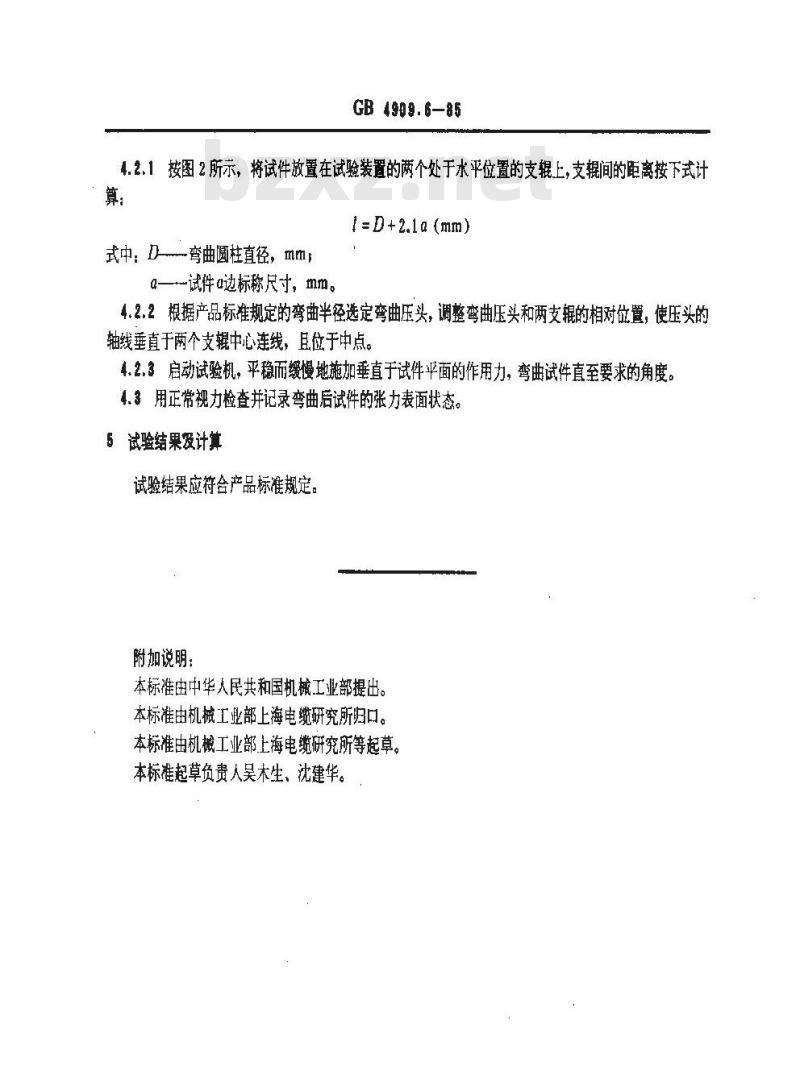

GB4909.6-85
4.2.1按图2所示，将试件放置在试验装置的两个处于水平位置的支上，支间的距离按下式计算
1=D+2.1a(mm)
式中：D.弯曲圆柱直径，mm
a—试件a边标称尺寸，mm。
4.2.2根据产品标准规定的弯曲半径选定弯曲压头，调整弯曲压头和两支据的相对位置，使压头的轴线垂直于两个支辑中心连线，且位于中点。4.2.3启动试验机，平稳而缓慢地施加垂直于试件平面的作用力，弯曲试件直至要求的角度。4.3用正常视力检查并记录弯曲后试件的张力表面状态。5试验结果及计算
试验结果应符合产品标准规定
附加说明：免费标准bzxz.net
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草本标准起草负贵人吴木生、沈建华。
