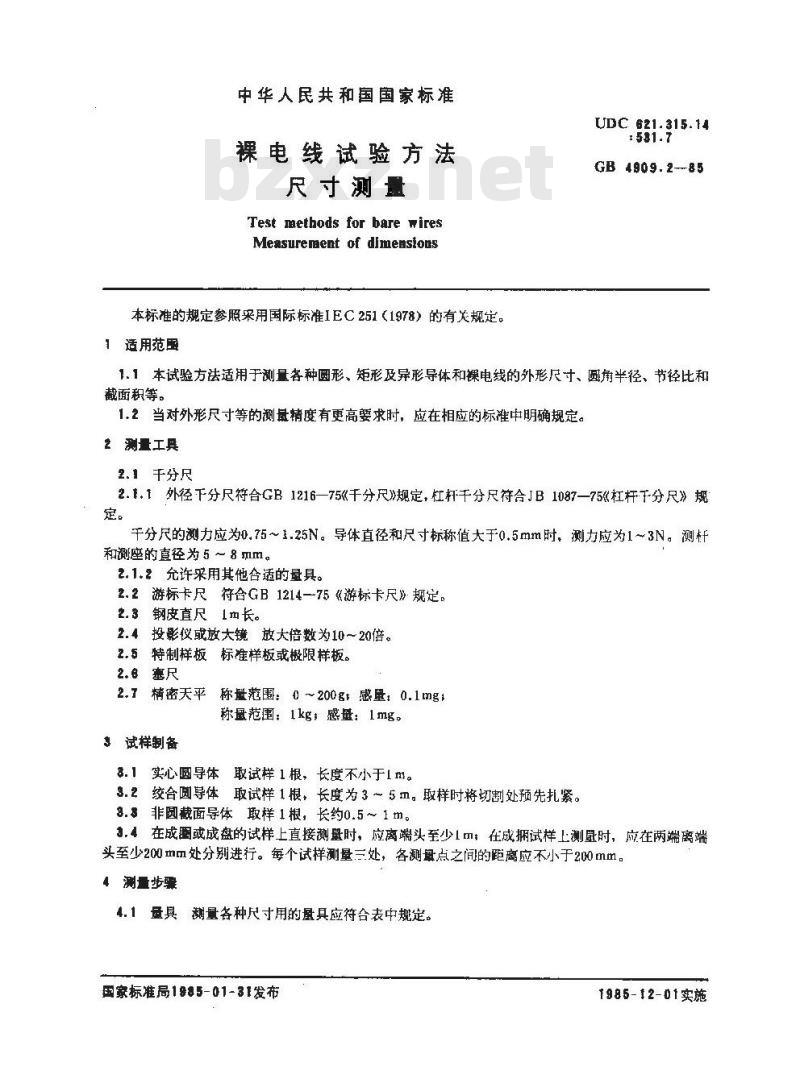

中华人民共和国国家标准
裸电线试验方法
尺寸测量
Test methods for bare wires
Measurement of dimenstons
本标准的规定参照采用国际标准IEC251（1978）的有关规定。1适用范围
UDC 621.315.14
GB 4909.2---85
1.1本试验方法适用于测量各种圆形、矩形及异形导体和裸电线的外形尺寸、圆角半径、节径比和截面积等。
1.2当对外形尺寸等的测基精度有更高要求时，应在相应的标准中明确规定。2测量工具
2.1千分尺
2.1.1外径下分尺符合GB1216—75《千分尺》规定，杠杆千分尺符合JB1087—75《杠杆下分尺》规定。
干分尺的测力应为0.75～1.25N。导体直径和尺寸标称值大于0.5mm时，测力应为1~3N。测杆和测座的直径为5~～8mm。
2.1.2允许采用其他合适的量具。2.2游标卡尺符合GB1214—75《游标卡尺》规定2.3钢皮直尺1m长。
2.4投影仪或放大镜放大倍数为10～20倍。2.5特制样板标准样板或极限样板。2.6塞尺
2.1精密天平
称盘范围：0~200gt感量：0.1mg1称范围：1kg，感量：1mg。
3试样制备
3.1实心圆导体取试样1根，长度不小于1m。3.2绞合圆导体取试样1根，长度为3～5m。取样时将切割处预先扎紧。8.3非圆截面导体取样1根，长约0.5～1m。3.4在成圈或成盘的试样上直接測最时，应离端头至少1m，在成捆试样上测显时，应在两端离端头至少200mm处分别进行。每个试样测量三处，各测量点之间的距离应不小于200mm。4测量步骤
4.1量具测量各种尺寸用的量具应符合表中规定。国家标准局1985-01-31发布
1985-12-01实施

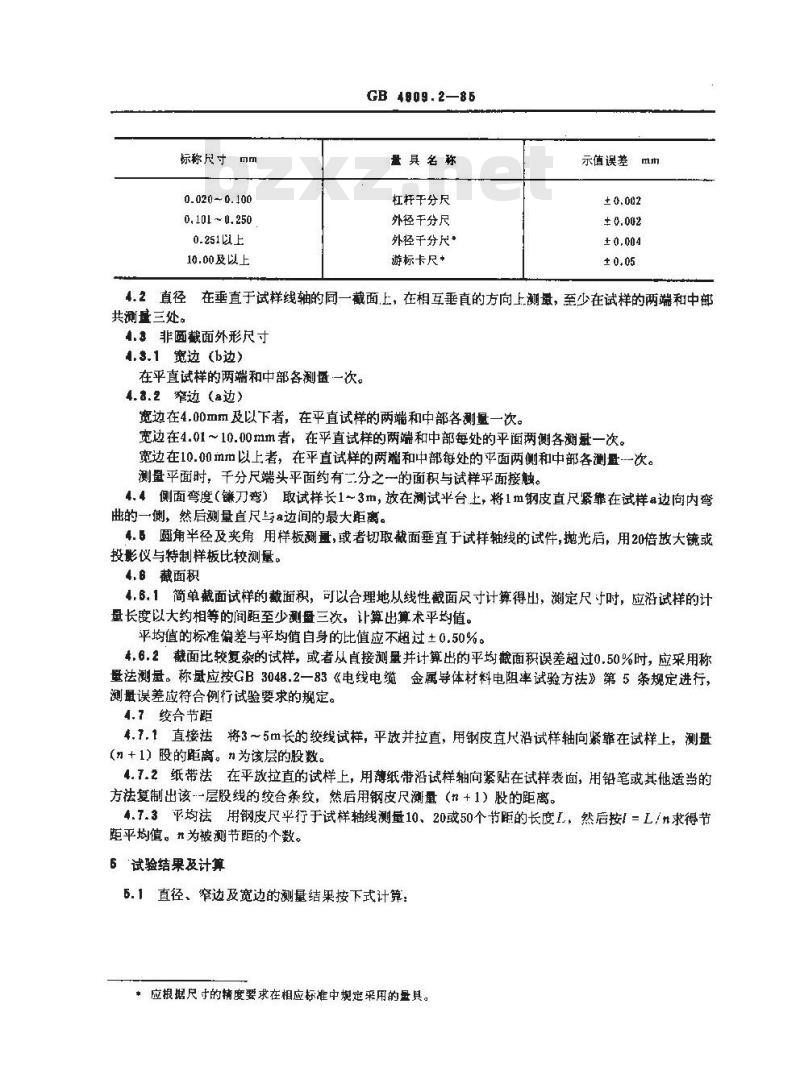

标称尺寸
0.020~0.100
0,101 ~0.250
0.251以上
10.00及以上
GB4909.2—85
量具名称
杠杆干分尺
外径干分尺
外径千分尺*
游标卡尺*
示值误差mm
4.2直径在垂直于试样线轴的同一截面，上，在相互垂直的方向上测量，至少在试样的两端和中部共测量三处。
4.非圆截面外形尺寸
4.3.1宽边（b边）
在平直试样的两端和中部各测叠一次。4.8.2窄边（a边）
宽边在4.00mm及以下者，在平直试样的两端和中部各测量一次。宽边在4.01～10.00mm者，在平直试样的两端和中部每处的平面两侧各测量一次。宽边在10.00mm以上者，在平直试样的两端和中部每处的平面两侧和中部各测量--次。测量平面时，千分尺端头平面约有二分之一的面积与试样平面接触。4.4侧面弯度（镰刀弯）取试样长1～3m，放在测试平台上，将1m钢皮直尺紧靠在试样a边向内弯曲的一侧，然后测量直尺与a边间的最大距离。4.5圆角半径及夹角用样板测量，或者切取截面垂直于试样轴线的试件，抛光后，用20倍放大镜或投影仪与特制样板比较测量。
4.6截面积
4.6.1简单截面试样的截面积，可以合理地从线性截面尺寸计算得出，测定尺于时，应沿试样的计量长度以大约相等的间距至少测盘三次，计算出算术平均值。平均值的标准偏差与平均值自身的比值应不超过土0.50%。4.6.2截面比较复杂的试样，或者从真接测量并计算出的平均截面积误差超过0.50%时，应采用称量法测量。称应按GB3048.2一83《电线电缆金属导体材料电阻率试验方祛》第5条规定进行，测量误差应符合例行试验要求的规定。4.7绞合节距
4.7.1直接法将3～5m长的绞线试样，平放并拉直，用钢皮直尺沿试样轴向紧靠在试样上，测盘（n+1）股的距离。n为该层的股数。4.7.2纸带法在平放拉直的试样上，用薄纸带沿试样轴向紧贴在试样表面，用铅笔或其他适当的方法复制出该--层股线的绞合条纹，然后用钢皮尺测量（n+1）股的距离。4.7.3平均法用钢皮尺平行于试样轴线测量10、20或50个节距的长度L，然后按！=L/n求得节距平均值。\为被测节距的个数。6“试验结果及计算

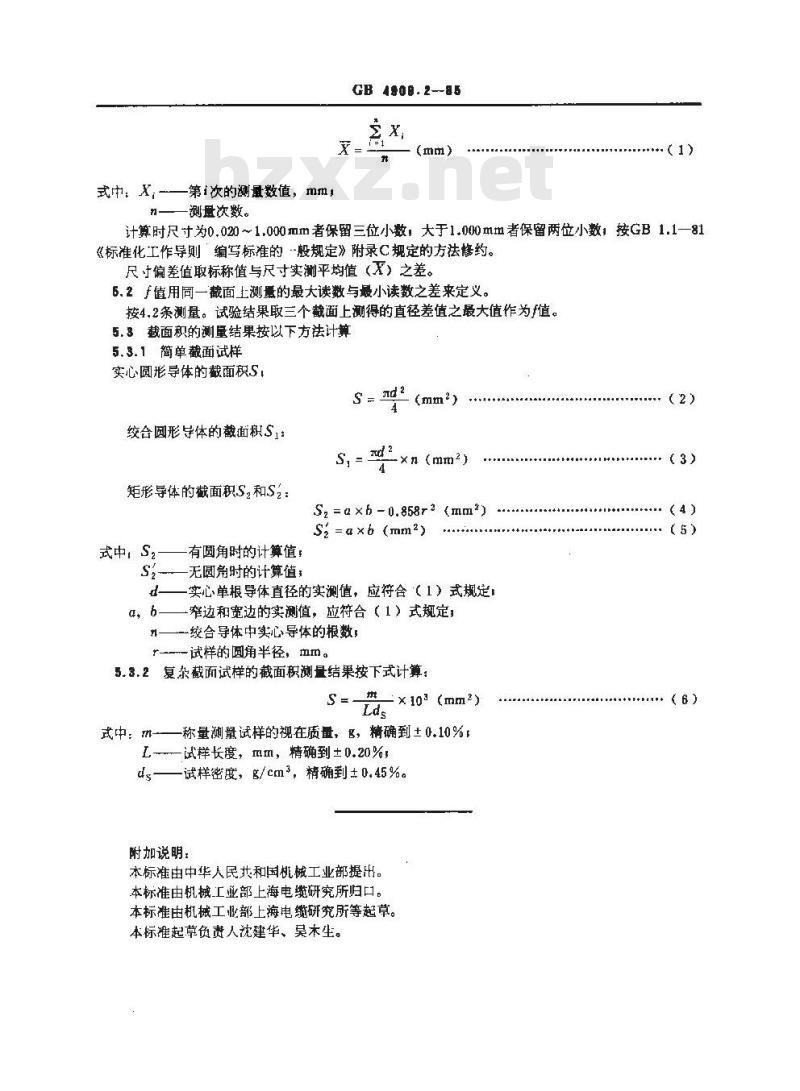

6.1直径、窄边及宽边的测量结果按下式计算：*应根据尺寸的精度要求在相应标准中规定采用的量具。式中：X,-
第i次的测量数值，mm，
测量次数。
CB 4808.2--85
计算时尺寸为0.020~1.000mm者保留三位小数，大于1.000mm者保留两位小数，按GB1.1一81《标准化工作导则“编写标准的般规定》附录C规定的方法修约。尺寸偏差值取标称值与尺寸实测平均值（X）之差。6.2于值用同一截面上测量的最大读数与最小读数之差来定义。按4.2条测量。试验结果取三个截面上测得的直径差值之最大值作为值。5.3裁面积的测量结果按以下方法计辨5.3.1简单截面试样
实心圆形导体的截面积S
绞合圆形导体的截面积S1：
矩形导体的截面积S,和S2：
式中?S2
有圆角时的计算值！
一无圆角时的计算值；
S, = d?
×n(mm2)
S, =α×h -0.858r2 (mm2)
Sz =axb (mm2)
实心单根导体直径的实测值，应符合（1）式规定窄边和宽边的实测值，应符合（1）式规定；一绞合导体中实心导体的根数，试样的圆角半径，mm。www.bzxz.net
5.3.2复杂截面试样的截面积测量结果按下式计算：S=
式中 m-
×10(mm2)
称量测量试样的视在质量，B，精确到土0.10%L
-试样长度，mm，精确到±0.20%，ds
一试样密度，g/cm3，精确到±0.45%。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负贵人沈建华、吴木生。(2)
