【国家标准(GB)】 刨花板 第5部分:在潮湿状态下使用的结构用板要求

ICS 79. 060.20
中华人民共和国国家标准
GB/T 4897.5—2003
刨花板
第5部分：在潮湿状态下使用
的结构用板要求
ParticleboardPart 5: Reguirements for load-bearing boards foruse in humid conditions
2003-01-27 发布
华人民共和国
国家质量监督检验检疫总局
2003-05-01实施

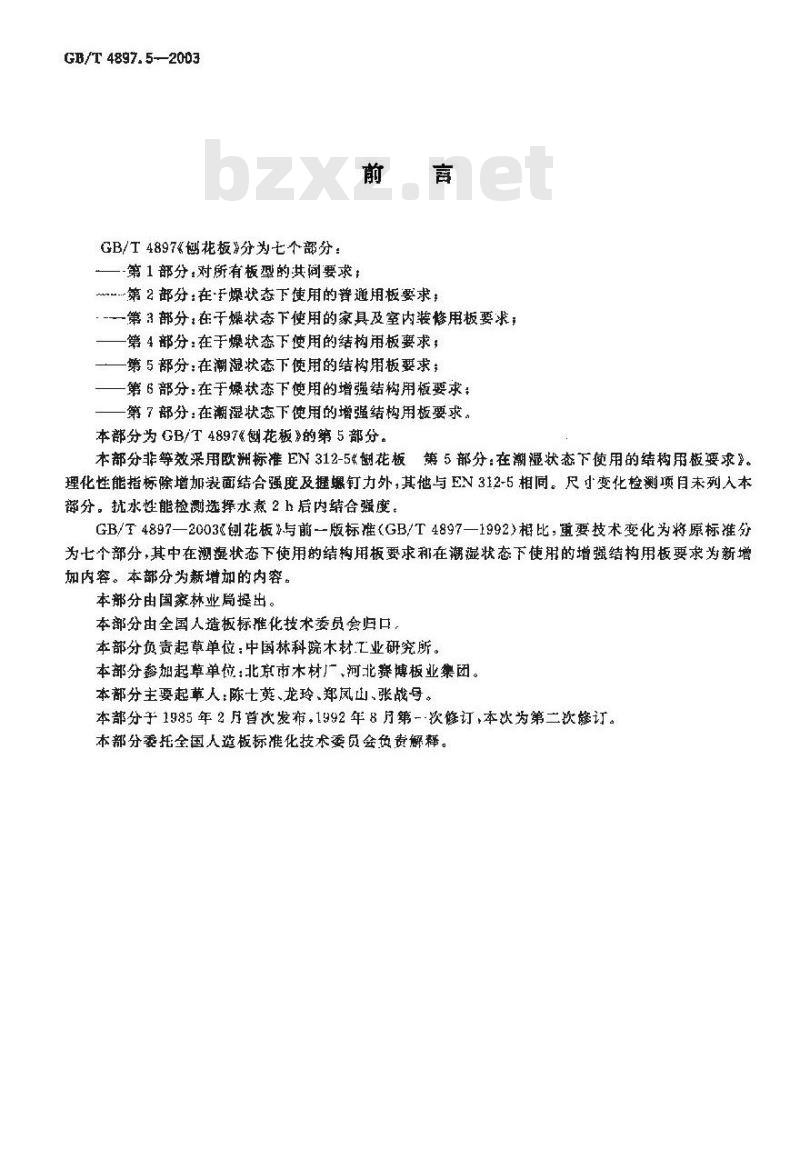

GB/T4897.5-—2003
GB/工4897创花板》分为七个部分：-第1部分，对所有板型的共间要求：前
~----第2部分：在-于燥快态下使用的普通用板要求第3部分，在于燥状态下使用的家具及室内装修用板要求；第4部分：在于燥状态下使用的结构用板要求；一第5部分：在潮湿状态下使用的结构用板要求；一第6部分：在于燥状态下使用的增强结构用板要求：第7部分：在潮湿状态下使用的增强结构用板要求。本部分为GB/T4897侧花板》的第5部分。本部分非等效采用欧洲标准EN312-5谢花板第5部分：在潮湿状态下使用的结构用板要求。理化性能措标除增加表面结合强度及握螺钉力外，其他与EN312-5相同。尺寸变化检测项目末列人本部分。抗水性能检测选择水煮2h后内结合强度。GB/T4897—2003创花板\与前-版标准（GB/T4897—1992)相比，重要技术变化为将原标准分为七个部分，其中在邀漫状态下使用的结构用板要求和在满湿状态下使期的增强结构用板要求对新增加内容。本部分为新增加的内容。本部分由国家林业局提出。
本部分由全国人造板标推化技术委员会归口，本部分负责起草单位：中国林科皖木材工业研究所。本部分参加起草单位：北京市木材厂，河北赛博板业集团。本部分主要起革人：陈七英、龙玲、郑凤山，张战号。本部分于1985年2片首次发帘，1992年8月第--次修订，本次为第二次修订。本部分委托金国人遂板标推化技术委员会负责解释。1范图

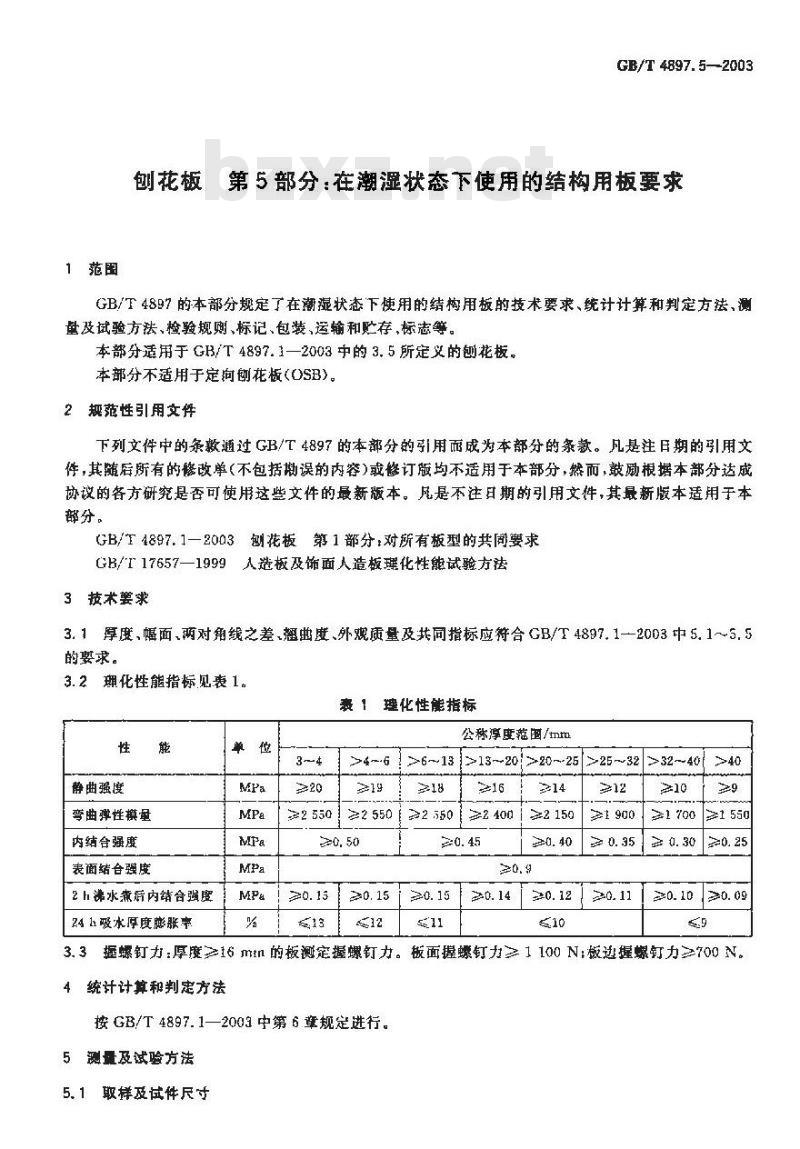

GB/T 4897.5—2003
刨花板第5部分：在潮状态下使用的结构用板要求GB/T4897的本部分规定了在潮湿状态下使用的结构用板的技术要求、统计计算和判定方法、测量及试验方法、检验规则、标记、包装、运输和贮存，标志等。本部分适用于GB/T4897.1一2003中的3.5所定义的刨花板。本部分不适用于定向创花板(OSB)。2规范性引用文件
下列文件中的条款通过GB/T4897的本部分的引用而成为本部分的象款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。尾是不注日期的引用文件，其最新版本适用于本部分。
GB/F4897.1—2003刨花板第1部分：对所有板型的共同要求GB/I17657—1999人造板及饰面人造板理化性能试验方法3技术薯求
3.1厚度，幅面，两对角线之差，翘曲度、外观质量及共同指标应符合GB/T4897.1-2003中5.1~5.5的要求。
3.2现化性能指标见囊1。bzxz.net
衰 1 瑾化性能指标
静曲强度
弯曲弹性模量
内结合强度
表面结合强度
2h沸水煮后内结合强度
24 h 吸水厚度膨胀率
22 550
公称淳度范国/m
>13~20|>20~-25
2>6~13
[225~32>32-40
≥2150
20.1020.09
3.3握螺钉力：厚度≥16mm的板测定握螺钉力。板面握螺钉力≥1100N：板边握螺钉力≥700N。4统计计算和判定方法
按GB/T 4897.1—2003 中第 6章规定进行。5测量及试验方法
5.1取样及试件尺寸

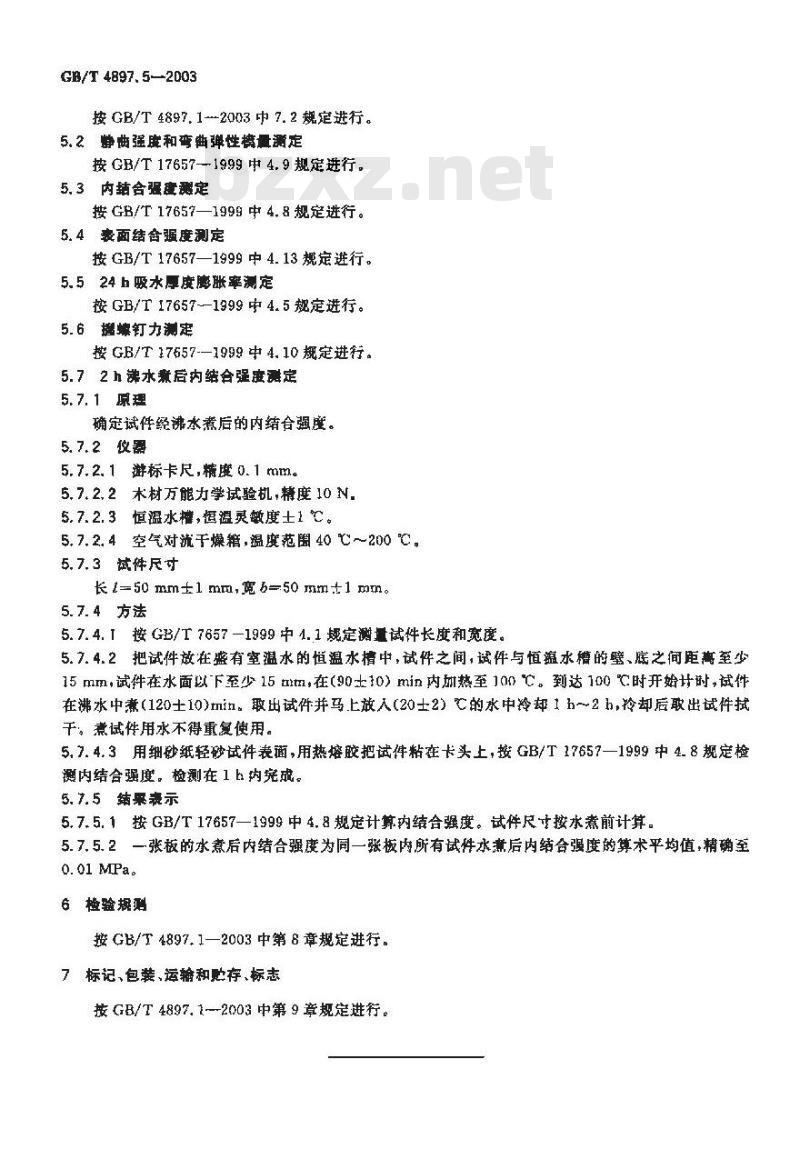

GB/T 4897. 5--2003
按GB/T4897.1-2003中7.2规定进行。5. 2.静曲强度和弯曲弹性模量谢定按GB/T 17657-1999 中 4.9规定进行。5.3内结合强度观定
接GB/T 17657—1999 中 4,8规定进行。5.4表面结含强度测定
按GB/T17657—1999中4.13规定进行。5. 524 b 吸水厚度膨胀率测定
按GB/T 17657-1999中4.5规定进行。5.6掘螺钉力测定
按GB/T17657-—1999中4.10规定进行。5. 72 h 沸水素后内结合强度测定5.7. 1 原理
确定试件经沸水煮后的内结合强度。5.7.2仪器
5.7.2. 1 游标卡尺,精度 0. 1 mm5.7.2,2术材万能力学试验机,精度 10 N5.7.2. 3恒温水耀,恒温灵敏度土1 ℃。5.7.2.4空气对流于燥籍，温度范围40℃～200℃。5. 7. 3 试件尺寸
长1-50mm±1mm，宽6=50mm+1mm。5.7.4方法
5.7.4.1按GB/T7657—1999中4.1规定测量试件长度和宽度。5. 7. 4. 2把试件放在盛有室温水的恒温水中,试件之间，试件与恒蕴水糟的壁、底之间距离至少15mm试件在水面以下至少15m，在90±10）min内加热至100。到达100℃时开始计耐，试件在沸水中煮（120士10)min。取出试件并马.上放入（20士2）C的水中冷却1h2h，冷却后取出试件拭干煮试件用水不得重复使用
5,7.4.3用细砂纸轻砂试件表面,用热熔胶把试件粘在卡头上，按 GB/T17657一1999中 4.8规定检测内结合强度。检测在 1 h 内完戒。5.7.5结果囊示
5.7.5.1按GB/T17657—1999 中 4.8规定计算内结合强度。试件尺寸按水煮前计算。5.7.5.2一张板的水煮后内结合强度为同一张板内所有试件水煮后内结合强度的算术平均值，精确至0.01MPa。
6检验规则
按GB/T4897.1—2003中第8章规定进行。7标记、包装、运输和购存、标志按 GB/T 4897.1--2003 中第 9章规定进行。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
