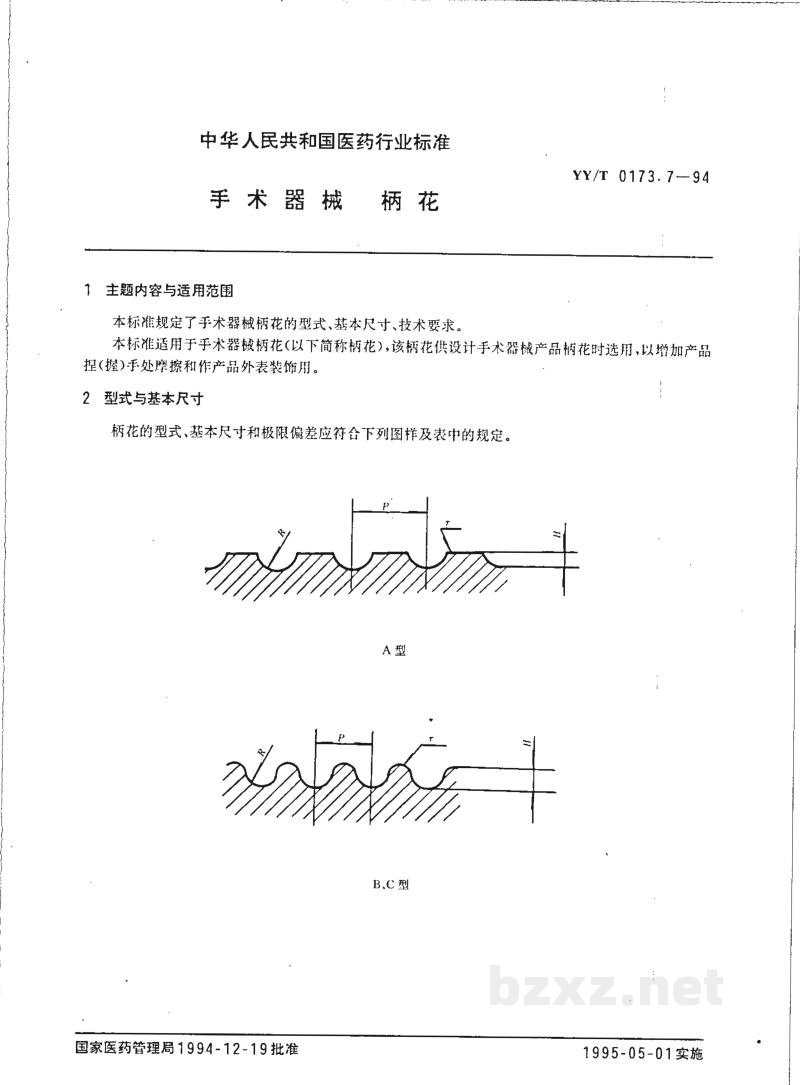

中华人民共和国医药行业标准

YY/T 0173.7-94

手术器械 柄花

1 主题内容与适用范围

本标准规定了手术器械柄花的型式、基本尺寸、技术要求。

本标准适用于手术器械柄花（以下简称柄花），该柄花供设计手术器械产品柄花时选用，以增加产品捏(握)手处摩擦和作产品外表装饰用。

2 型式与基本尺寸

柄花的型式、基本尺寸和极限偏差应符合下列图样及表中的规定。

A型

B,C型

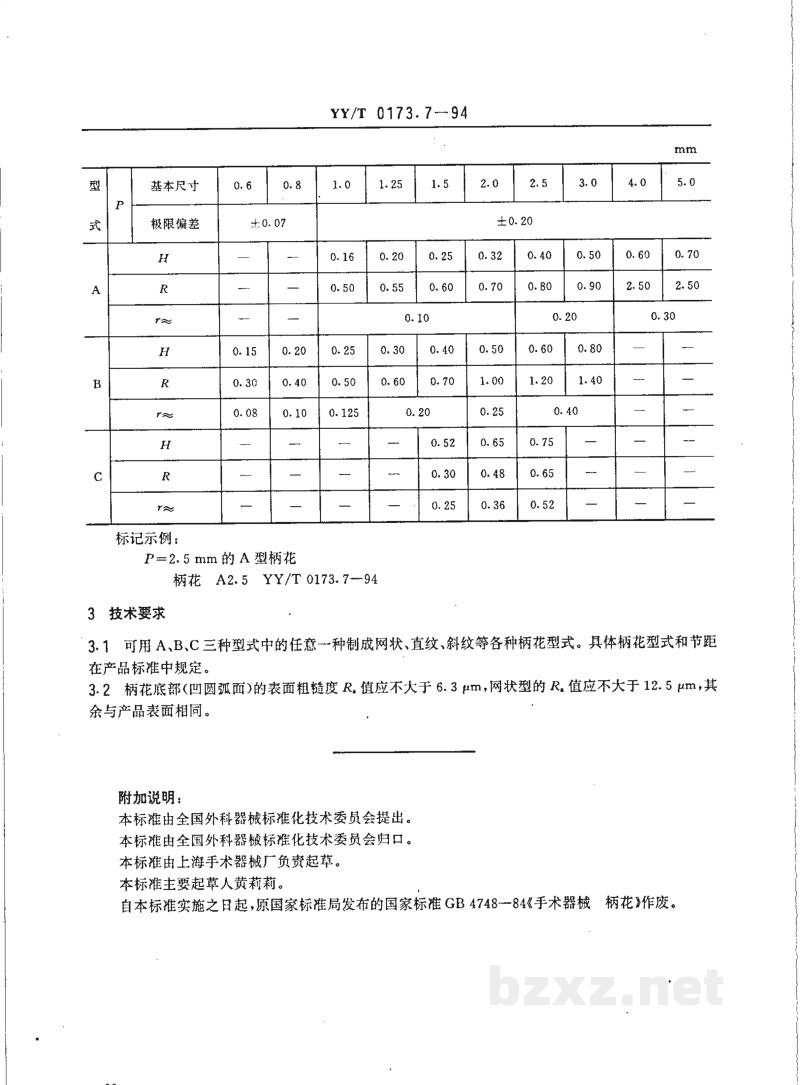

YY/T 0173.7—94

mm

标记示例：

$P=2.5\text{ mm}$的A型柄花

柄花 A2.5 YY/T 0173.7—94

3 技术要求

3.1 可用A、B、C三种型式中的任意一种制成网状、直纹、斜纹等各种柄花型式。具体柄花型式和节距在产品标准中规定。

3.2 柄花底部（凹圆弧面）的表面粗糙度 $R_a$值应不大于6.3 $\mu\text{m}$，网状型的 $R_a$值应不大于12.5 $\mu\text{m}$，其余与产品表面相同。

附加说明：

本标准由全国外科器械标准化技术委员会提出。
本标准由全国外科器械标准化技术委员会归口。
本标准由上海手术器械厂负责起草。
本标准主要起草人黄莉莉。
自本标准实施之日起，原国家标准局发布的国家标准GB 4748—84《手术器械 柄花》作废。
