【烟草标准】 烟草机械 振动式输送机 第2部分:技术条件

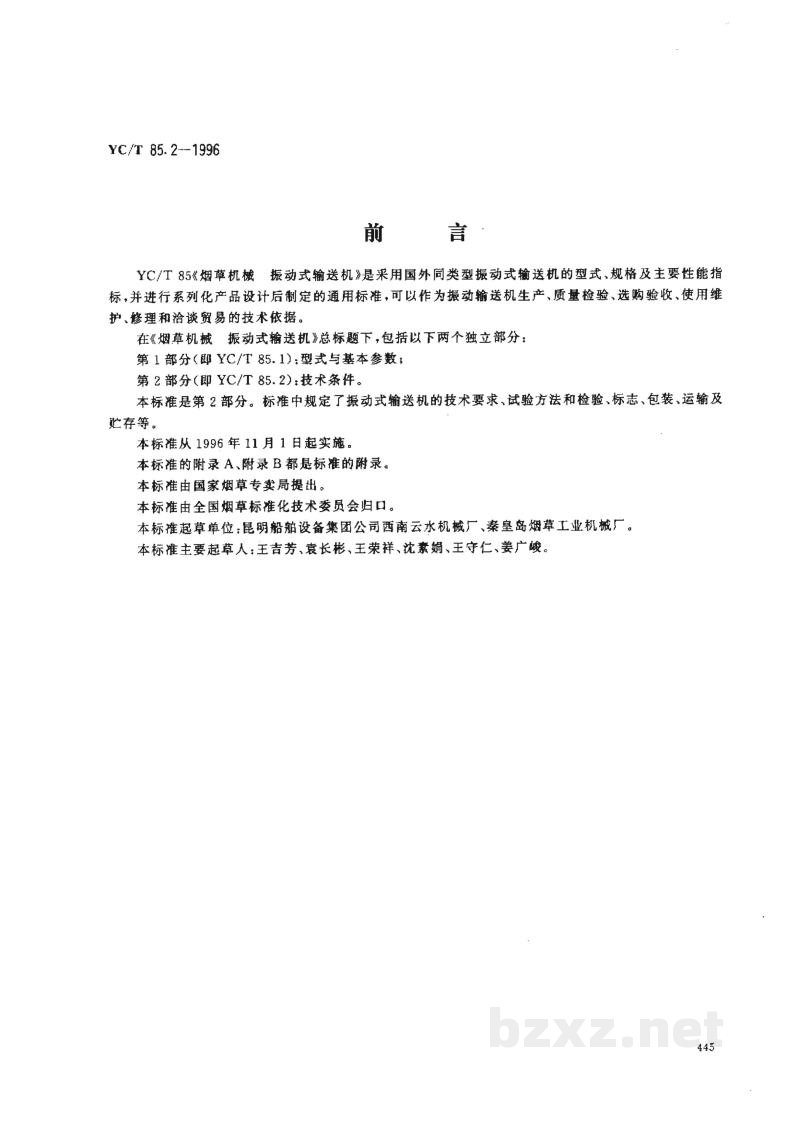

前 言

YC/T 85《烟草机械 振动式输送机》是采用国外同类型振动式输送机的型式、规格及主要性能指标,并进行系列化产品设计后制定的通用标准,可以作为振动输送机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

在《烟草机械 振动式输送机》总标题下,包括以下两个独立部分:

• 第1部分(即YC/T 85.1):型式与基本参数;
• 第2部分(即YC/T 85.2):技术条件。

本标准是第2部分。标准中规定了振动式输送机的技术要求、试验方法和检验、标志、包装、运输及贮存等。

本标准从1996年11月1日起实施。

本标准的附录A、附录B都是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位:昆明船舶设备集团公司西南云水机械厂、秦皇岛烟草工业机械厂。

本标准主要起草人:王吉芳、袁长彬、王荣祥、沈素娟、王守仁、姜广峻。

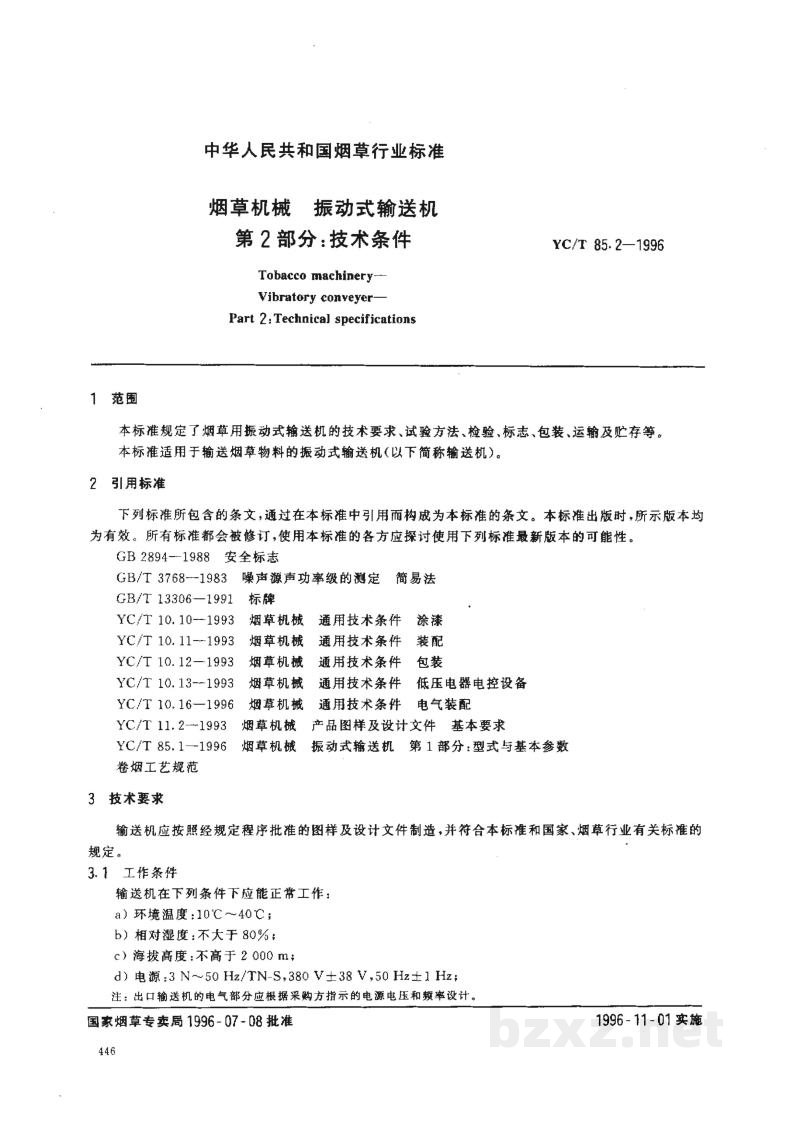

中华人民共和国烟草行业标准

1 范围

本标准规定了烟草用振动式输送机的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于输送烟草物料的振动式输送机(以下简称输送机)。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 2894—1988 安全标志
• GB/T 3768—1983 噪声源声功率级的测定 简易法
• GB/T 13306—1991 标牌
• YC/T 10.10—1993 烟草机械 通用技术条件 涂漆
• YC/T 10.11—1993 烟草机械 通用技术条件 装配
• YC/T 10.12—1993 烟草机械 通用技术条件 包装
• YC/T 10.13—1993 烟草机械 通用技术条件 低压电器电控设备
• YC/T 10.16—1996 烟草机械 通用技术条件 电气装配
• YC/T 11.2—1993 烟草机械 产品图样及设计文件 基本要求
• YC/T 85.1—1996 烟草机械 振动式输送机 第1部分:型式与基本参数
• 卷烟工艺规范

3 技术要求

输送机应按照经规定程序批准的图样及设计文件制造，并符合本标准和国家、烟草行业有关标准的规定。

3.1 工作条件

输送机在下列条件下应能正常工作：

a）环境温度：$10^\circ\text{C} \sim 40^\circ\text{C}$；

b）相对湿度：不大于 $80\%$；

c）海拔高度：不高于 $2\,000\,\text{m}$；

d）电源：$3\,\text{N} \sim 50\,\text{Hz}/\text{TN-S}, 380\,\text{V} \pm 38\,\text{V}, 50\,\text{Hz} \pm 1\,\text{Hz}$；

注：出口输送机的电气部分应根据采购方指示的电源电压和频率设计。

YC/T 85.2—1996

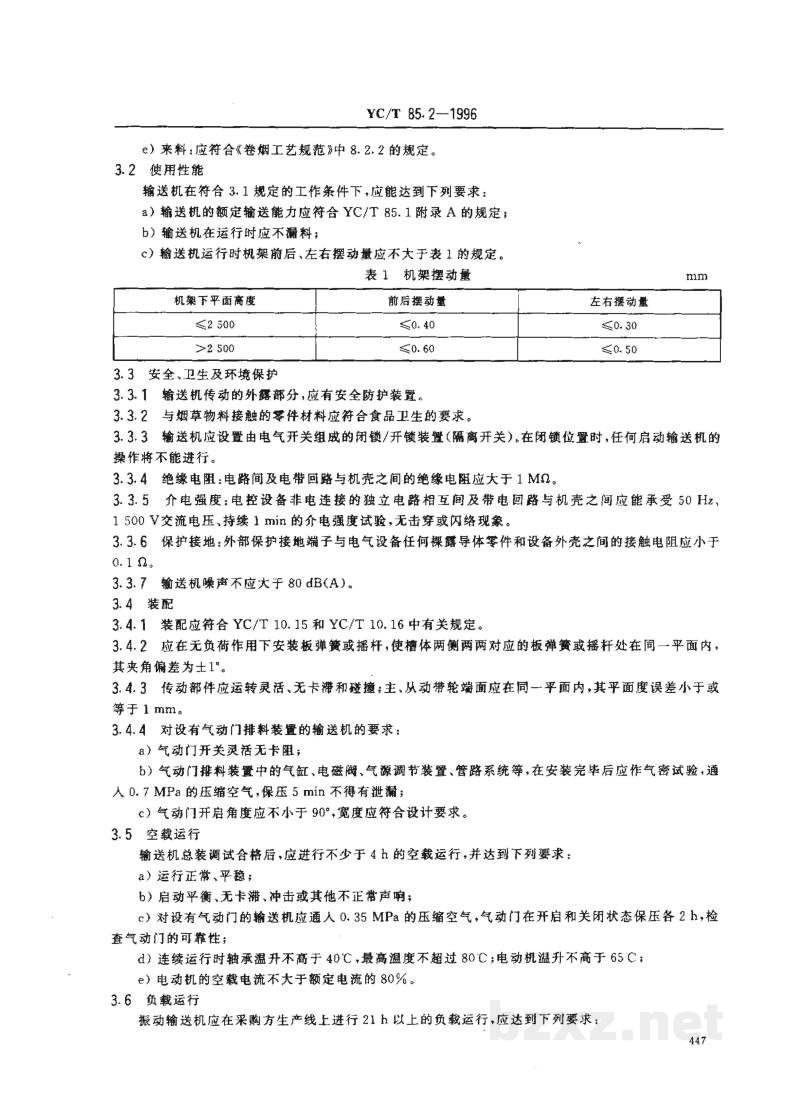

e) 来料：应符合《卷烟工艺规范》中 8.2.2 的规定。

3.2 使用性能

输送机在符合 3.1 规定的工作条件下，应达到下列要求：

1. a) 输送机的额定输送能力应符合 YC/T 85.1 附录 A 的规定；
2. b) 输送机在运行时应不漏料；
3. c) 输送机运行时机架前后、左右摆动量应不大于表 1 的规定。

表 1 机架摆动量mm

3.3 安全、卫生及环境保护

3.3.1 输送机传动的外露部分，应有安全防护装置。

3.3.2 与烟草物料接触的零件材料应符合食品卫生的要求。

3.3.3 输送机应设置由电气开关组成的闭锁/开锁装置(隔离开关)，在闭锁位置时，任何启动输送机的操作将不能进行。

3.3.4 绝缘电阻：电路间及带电回路与机壳之间的绝缘电阻应大于 1 MΩ。

3.3.5 介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间应能承受 50 Hz、1 500 V交流电压、持续 1 min 的介电强度试验，无击穿或闪络现象。

3.3.6 保护接地：外部保护接地端子与电气设备任何裸露导体零件和设备外壳之间的接触电阻应小于 0.1 Ω。

3.3.7 输送机噪声不应大于 80 dB(A)。

3.4 装配

3.4.1 装配应符合 YC/T 10.15 和 YC/T 10.16 中有关规定。

3.4.2 应在无负荷作用下安装板弹簧或摇杆，使槽体两侧两两对应的板弹簧或摇杆处在同一平面内，其夹角偏差为±1°。

3.4.3 传动部件应运转灵活、无卡滞和碰撞；主、从动带轮端面应在同一平面内，其平面度误差小于或等于 1 mm。

3.4.4 对设有气动门排料装置的输送机的要求：

1. a) 气动门开关灵活无卡阻；
2. b) 气动门排料装置中的气缸、电磁阀、气阀调节装置、管路系统等，在安装完毕后应作气密试验，通入 0.7 MPa 的压缩空气，保压 5 min 不得有泄漏；
3. c) 气动门开启角度应不小于 90°，宽度应符合设计要求。

3.5 空载运行

输送机总装调试合格后，应进行不少于 4 h 的空载运行，并达到下列要求：

1. a) 运行正常、平稳；
2. b) 启动平衡、无卡滞、冲击或其他不正常声响；
3. c) 对设有气动门的输送机应通入 0.35 MPa 的压缩空气，气动门在开启和关闭状态保压各 2 h，检查气动门的可靠性；
4. d) 连续运行时轴承温升不高于 40°C，最高温度不超过 80°C；电动机温升不高于 65°C；
5. e) 电动机的空载电流不大于额定电流的 80%。

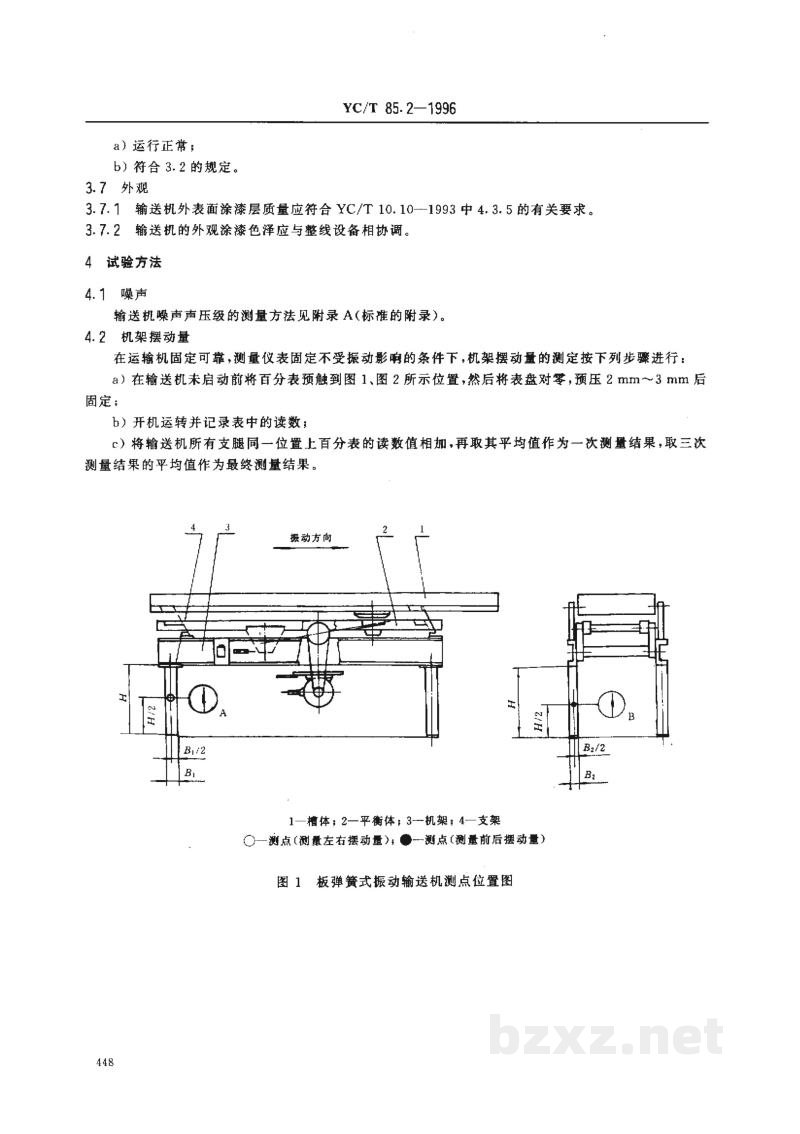

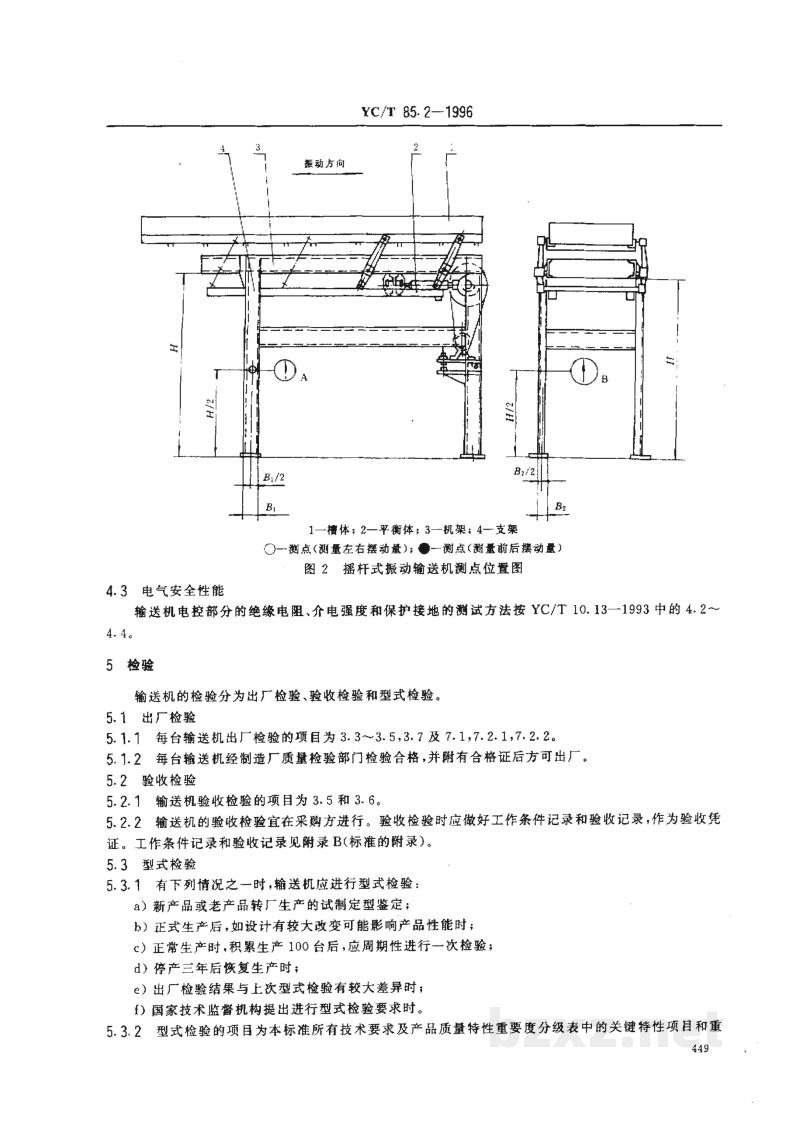

3.6 负载运行

振动输送机应在采购方生产线上进行 21 h 以上的负载运行，应达到下列要求：
