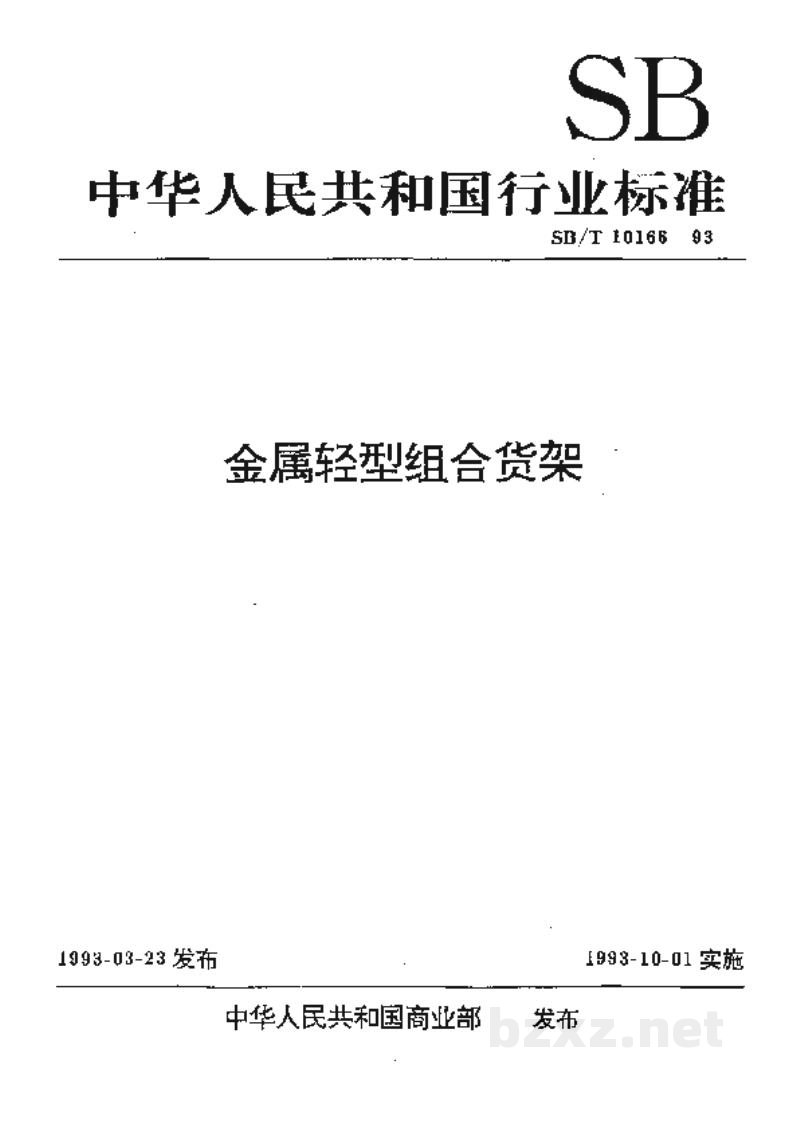

中华人民共和国行业标准

SB/T 10166-93

金属轻型组合货架

中华人民共和国行业标准

金属轻型组合货架

SB/T 10166-93

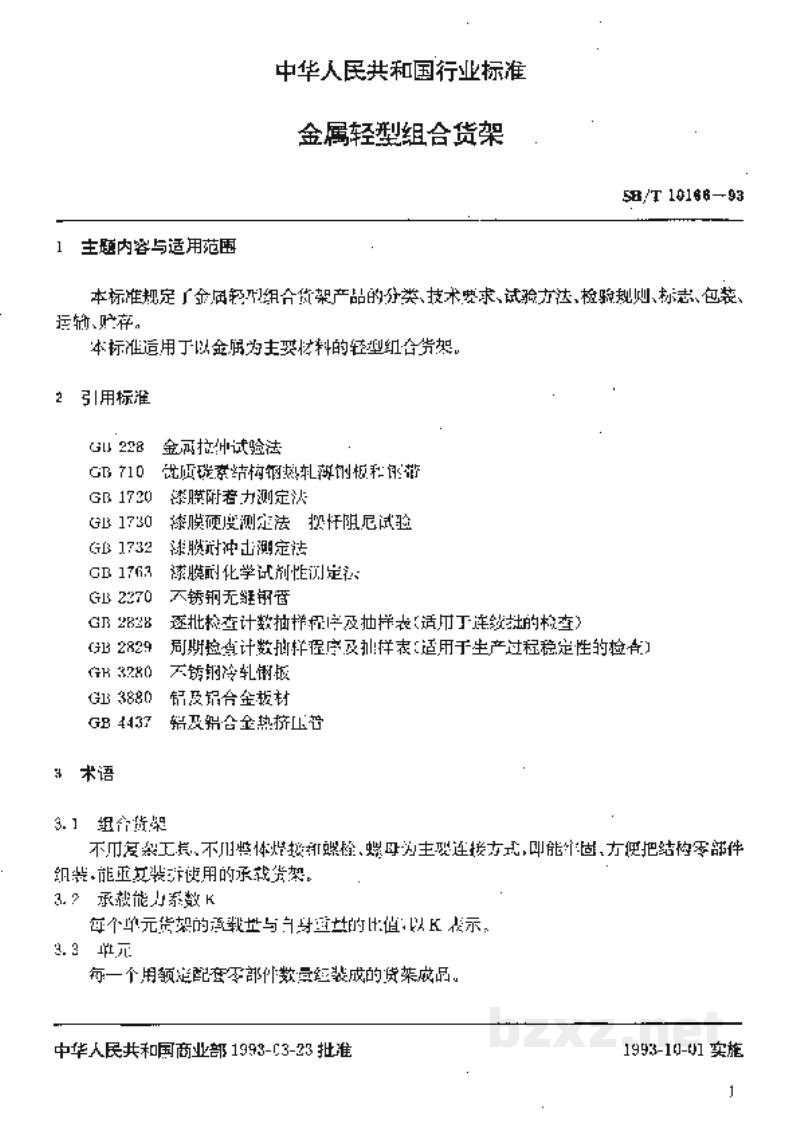

1 主题内容与适用范围

本标准规定了金属轻型组合货架产品的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于以金属为主要材料的轻型组合货架。

2 引用标准

• GB 228 金属拉伸试验法
• GB 710 优质碳素结构钢热轧薄钢板和钢带
• GB 1720 漆膜附着力测定法
• GB 1730 漆膜硬度测定法 摆杆阻尼试验
• GB 1732 漆膜耐冲击测定法
• GB 1763 漆膜耐化学试剂性测定法
• GB 2270 不锈钢无缝钢管
• GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
• GB 2829 周期检验计数抽样程序及抽样表（适用于生产过程稳定性的检查）
• GB 3280 不锈钢冷轧钢板
• GB 3880 铝及铝合金板材
• GB 4437 镁及镁合金热挤压管

3 术语

3.1 组合货架

不用复杂工具、不用整体焊接和螺栓、螺母为主要连接方式，即能牢固、方便把结构零部件组装成重装载使用的承载货架。

3.2 承载能力系数 K

每个单元货架的承载量与其自重的比值，以 K 表示。

3.3 单元

每一个用额定配套零部件数量组装成的货架成品。

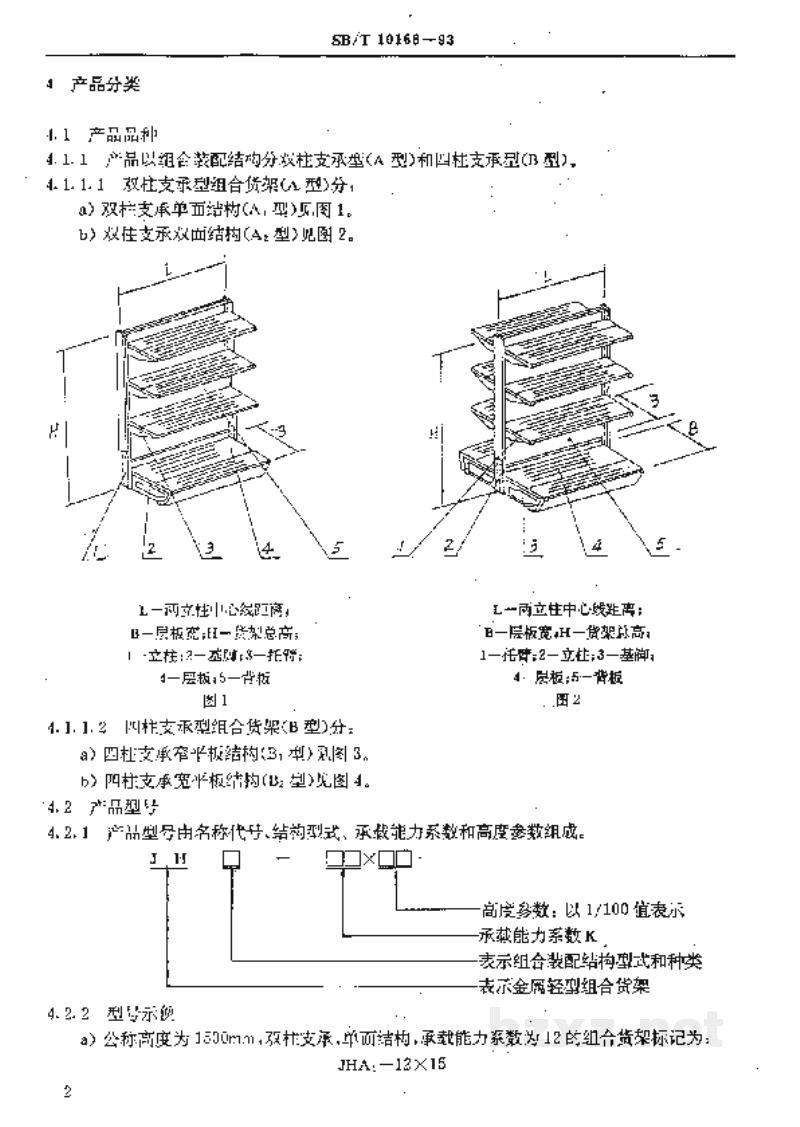

4 产品分类

4.1 产品品种

4.1.1 产品以组合装配结构分双柱支承型（A型）和四柱支承型（B型）。

4.1.1.1 双柱支承型组合货架（A型）分：

• a) 双柱支承单面结构（A₁型）见图1。
• b) 双柱支承双面结构（A₂型）见图2。

[图片]

L—两立柱中心线距离；
B—层板宽，H—货架总高；
1—立柱；2—底脚；3—托臂；4—层板；5—背板
图 1

[图片]

L—两立柱中心线距离；
B—层板宽，H—货架总高；
1—托臂；2—立柱；3—底脚；4—层板；5—背板
图 2

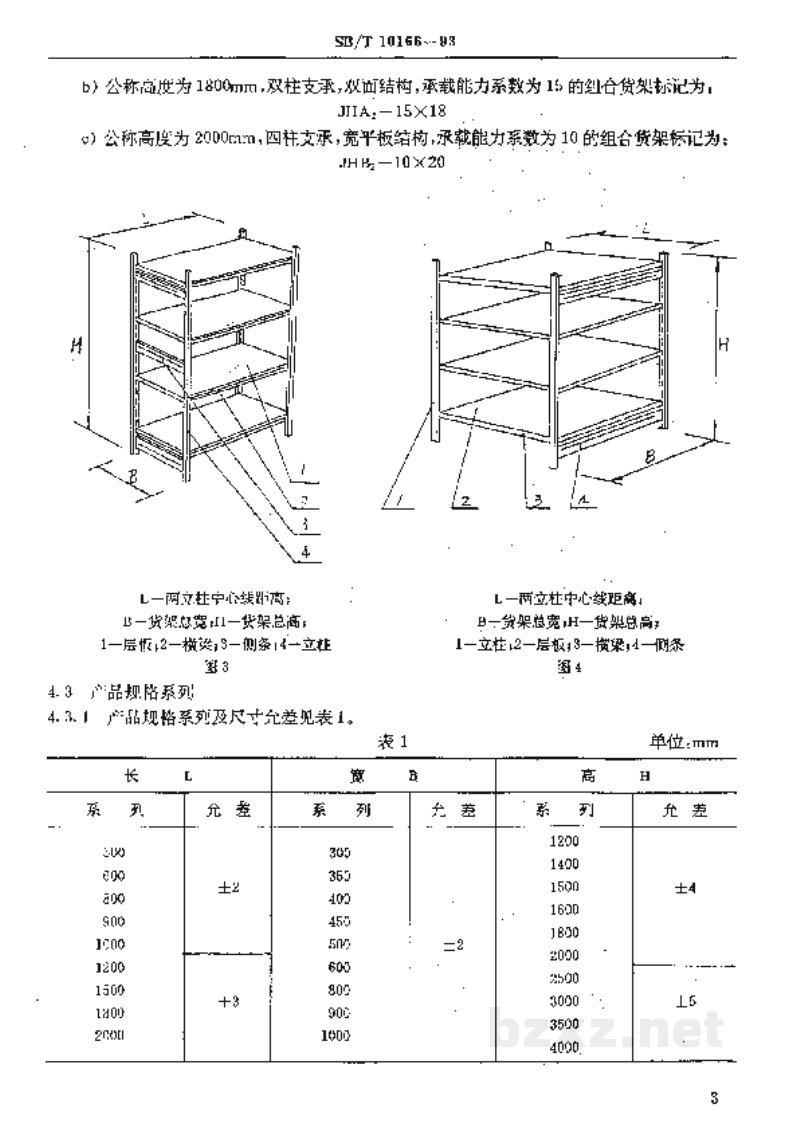

4.1.1.2 四柱支承型组合货架（B型）分：

• a) 四柱支承窄平板结构（B₁型）见图3。
• b) 四柱支承宽平板结构（B₂型）见图4。

4.2 产品型号

4.2.1 产品型号由名称代号、结构型式、承载能力系数和高度参数组成。

[图片]

• 表示金属轻型组合货架
  →
• 表示组合装配结构型式和种类
  →
• 承载能力系数 K
  →
• 高度参数：以 1/100 值表示
  →

4.2.2 型号示例

• a) 公称高度为 1500mm，双柱支承、单面结构，承载能力系数为 12 的组合货架标记为：
  JHA—12×15
