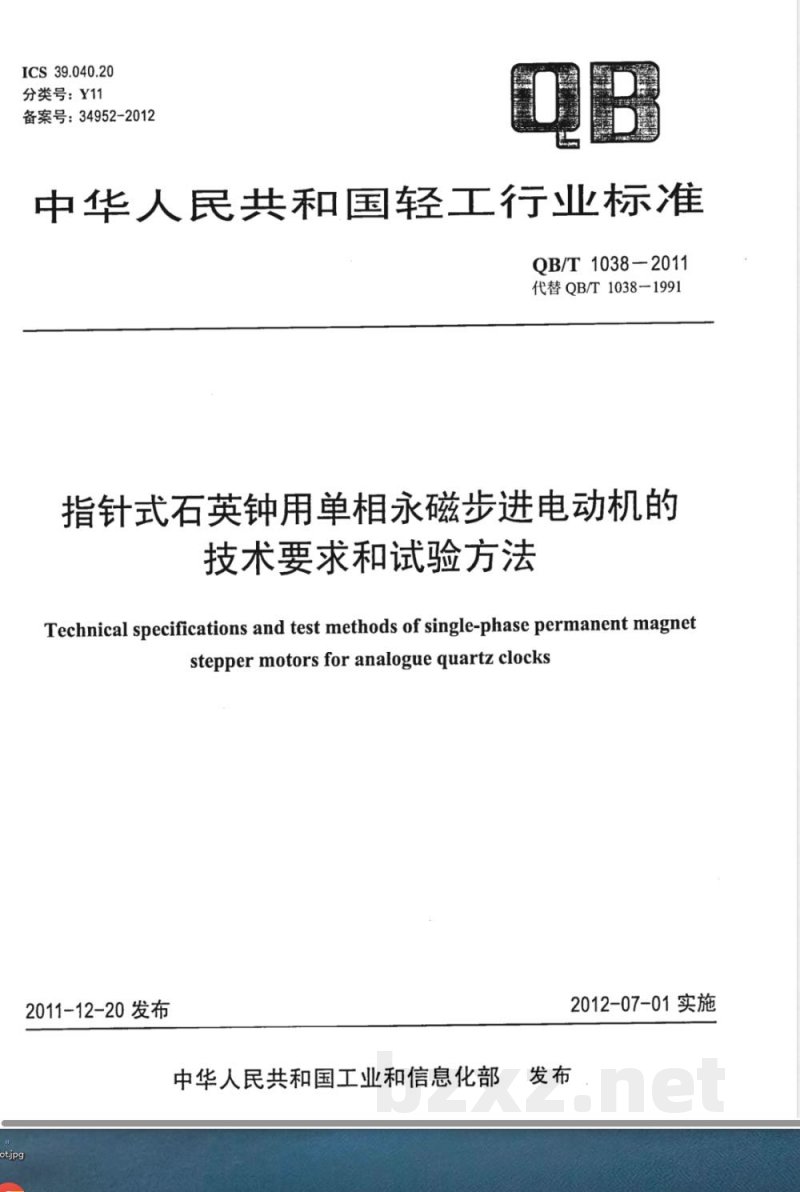

ICS39.040.20
分类号：Y11
备案号：34952-2012
中华人民共和国轻工行业标翟
QB/T1038-2011
代替QB/T1038-1991
指针式石英钟用单相永磁步进电动机的技术要求和试验方法
Technical specifications and test methods of single-phase permanent magnetsteppermotors foranaloguequartzclocks2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

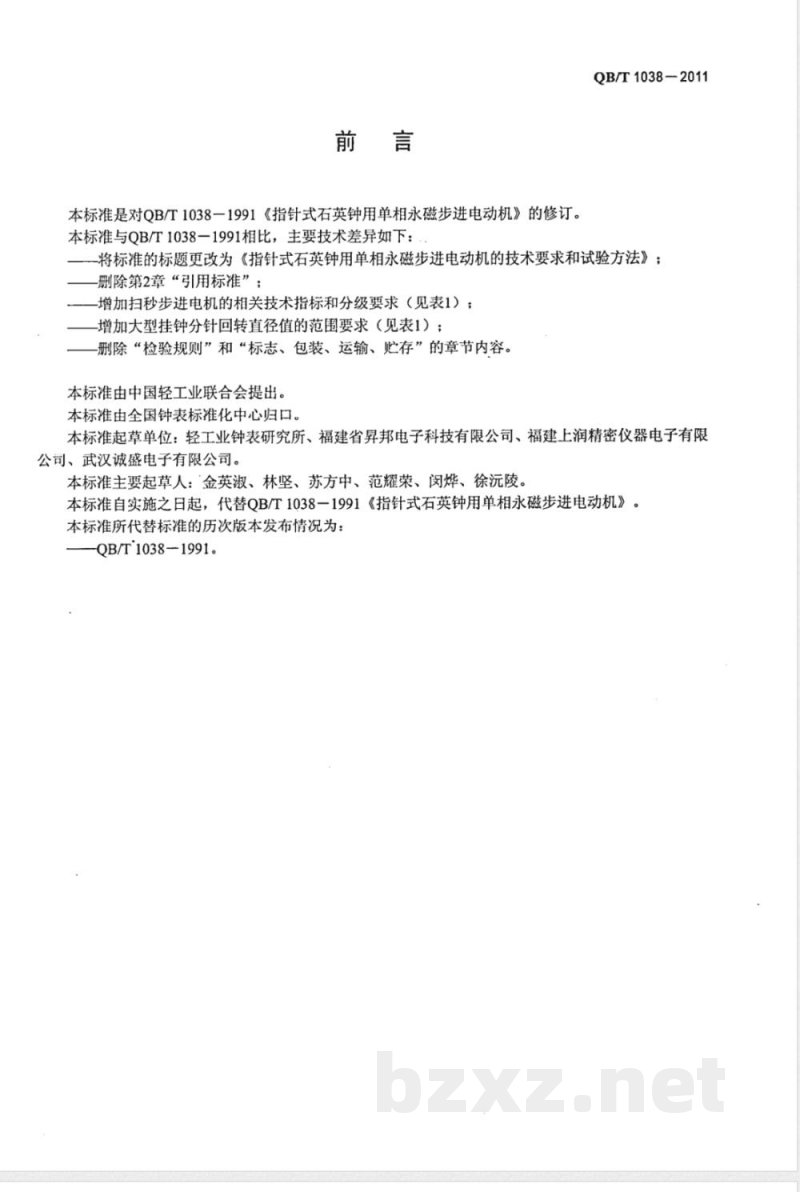

本标准是对QB/T1038一1991《指针式石英钟用单相永磁步进电动机》的修订。本标准与QB/T1038一1991相比，主要技术差异如下：QB/T1038-2011
将标准的标题更改为《指针式石英钟用单相永磁步进电动机的技术要求和试验方法》；删除第2章“引用标准”；
增加扫秒步进电机的相关技术指标和分级要求（见表1）；增加大型挂钟分针回转直径值的范围要求（见表1）；删除“检验规则”和“标志、包装、运输、贮存”的章节内容。本标准由中国轻工业联合会提出。本标准由全国钟表标准化中心归口。本标准起草单位：轻工业钟表研究所、福建省昇邦电子科技有限公司、福建上润精密仪器电子有限公司、武汉诚盛电子有限公司。本标准主要起草人：金英淑、林坚、苏方中、范耀荣、闵烨、徐沅陵。本标准自实施之日起，代替QB/T1038一1991《指针式石英钟用单相永磁步进电动机》。本标准所代替标准的历次版本发布情况为：QB/T1038-—1991。

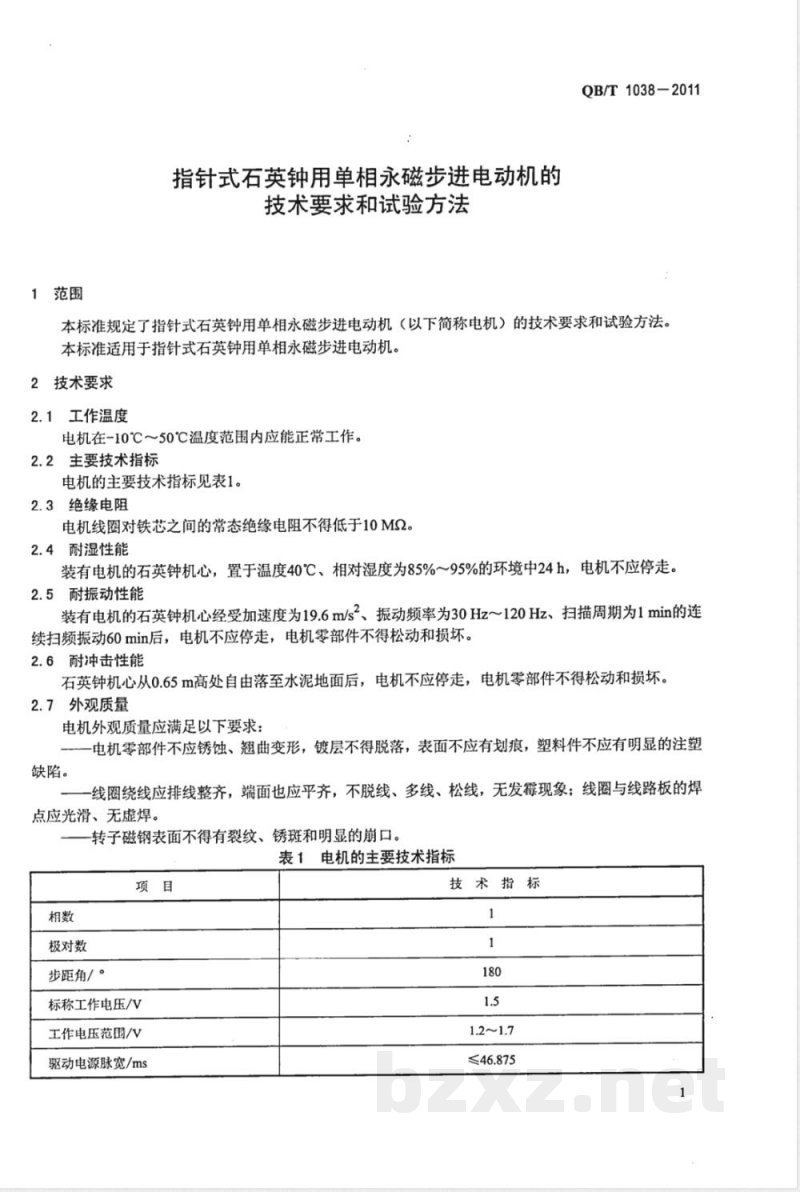

1范围
指针式石英钟用单相永磁步进电动机的技术要求和试验方法
QB/T 1038—2011
本标准规定了指针式石英钟用单相永磁步进电动机（以下简称电机）的技术要求和试验方法。本标准适用于指针式石英钟用单相永磁步进电动机。2技术要求
2.1工作温度
电机在-10℃～50℃温度范围内应能正常工作。2.2主要技术指标
电机的主要技术指标见表1。
2.3绝缘电阻
电机线圈对铁芯之间的常态绝缘电阻不得低于10M2。2.4耐湿性能
装有电机的石英钟机心，置于温度40℃、相对湿度为85%～95%的环境中24h，电机不应停走。2.5耐振动性能
装有电机的石英钟机心经受加速度为19.6m/s?、振动频率为30Hz～120Hz、扫描周期为1min的连续扫频振动60min后，电机不应停走，电机零部件不得松动和损坏。2.6耐冲击性能
石英钟机心从0.65m高处自由落至水泥地面后，电机不应停走，电机零部件不得松动和损坏。2.7外观质量
电机外观质量应满足以下要求：电机零部件不应锈蚀、翘曲变形，镀层不得脱落，表面不应有划痕，塑料件不应有明显的注塑缺陷。
线圈绕线应排线整齐，端面也应平齐，不脱线、多线、松线，无发霉现象；线圈与线路板的焊点应光滑、无虚焊。
-转子磁钢表面不得有裂纹、锈斑和明显的崩口。表1电机的主要技术指标
极对数
步距角／。
标称工作电压/V
工作电压范围/V
驱动电源脉宽/ms
技术指标
≤46.875
OB/T1038—2011
项、目
驱动电源脉冲周期/swww.bzxz.net
平均功耗电流/μA
输出转矩/iNm
（秒轮轴或分轮轴）
普通电机
扫秒电机

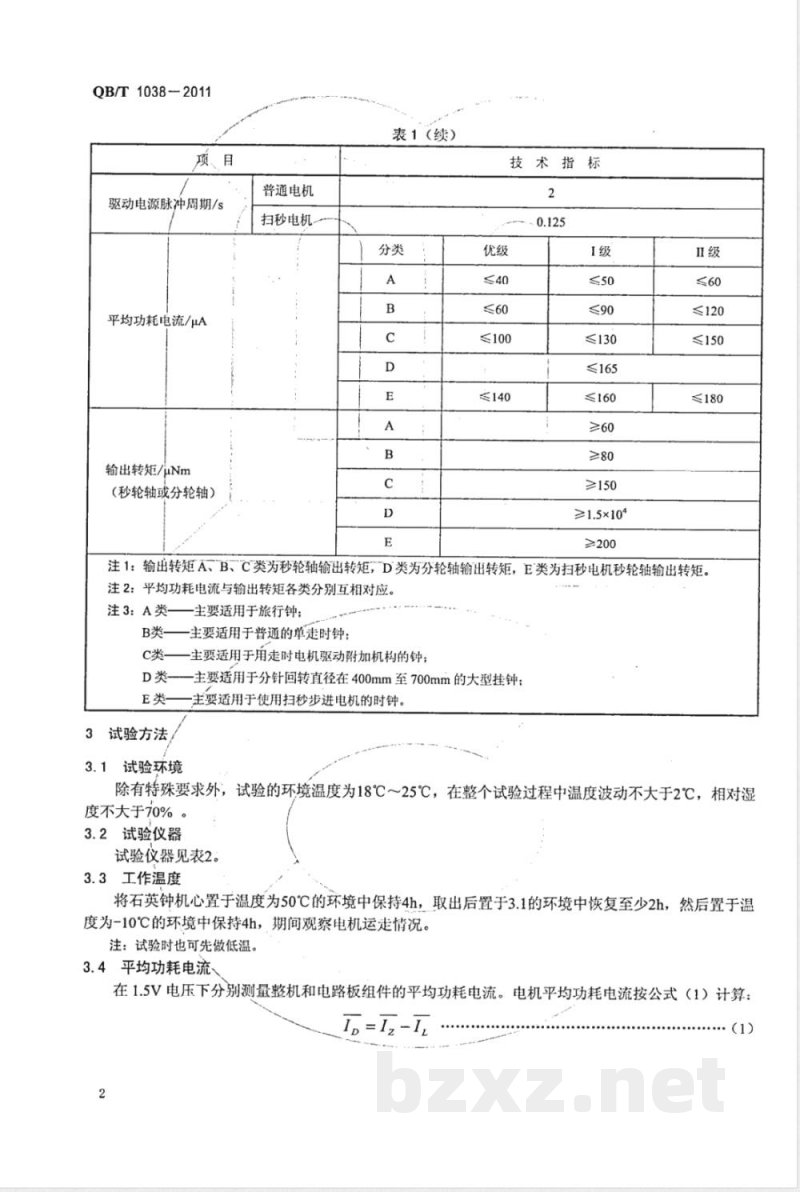

表1（续）
技术指标
≤100
≤140
≤130
≤165
≤160
≥150
≥1.5×104
≥200
≤120
≤150
≤180
注1：输出转矩A、\B、C类为秒轮轴输出转矩，D类为分轮轴输出转矩，E类为扫秒电机秒轮轴输出转矩。注2：平均功耗电流与输出转矩各类分别互相对应。注3：A类
B类—
一主要适用于旅行钟；
一主要适用于普通的单走时钟
C类主要适用于用走时电机驱动附加机构的钟；D类-主要适用于分针回转直径在400mm至700mm的大型挂钟；E类一主要适用于使用扫秒步进电机的时钟。3
试验方法
3.1试验环境
除有特殊要求外，试验的环境温度为18℃～25℃，在整个试验过程中温度波动不大于2℃，相对湿度不大于70%。
3.2试验仪器
试验仪器见表2。
3.3工作温度
将石英钟机心置于温度为50℃的环境中保持4h，取出后置于3.1的环境中恢复至少2h，然后置于温度为-10℃的环境中保持4h，期间观察电机运走情况。注：试验时也可先做低温。
3.4平均功耗电流、
在1.5V电压下分别测量整机和电路板组件的平均功耗电流。电机平均功耗电流按公式（1）计算：=-

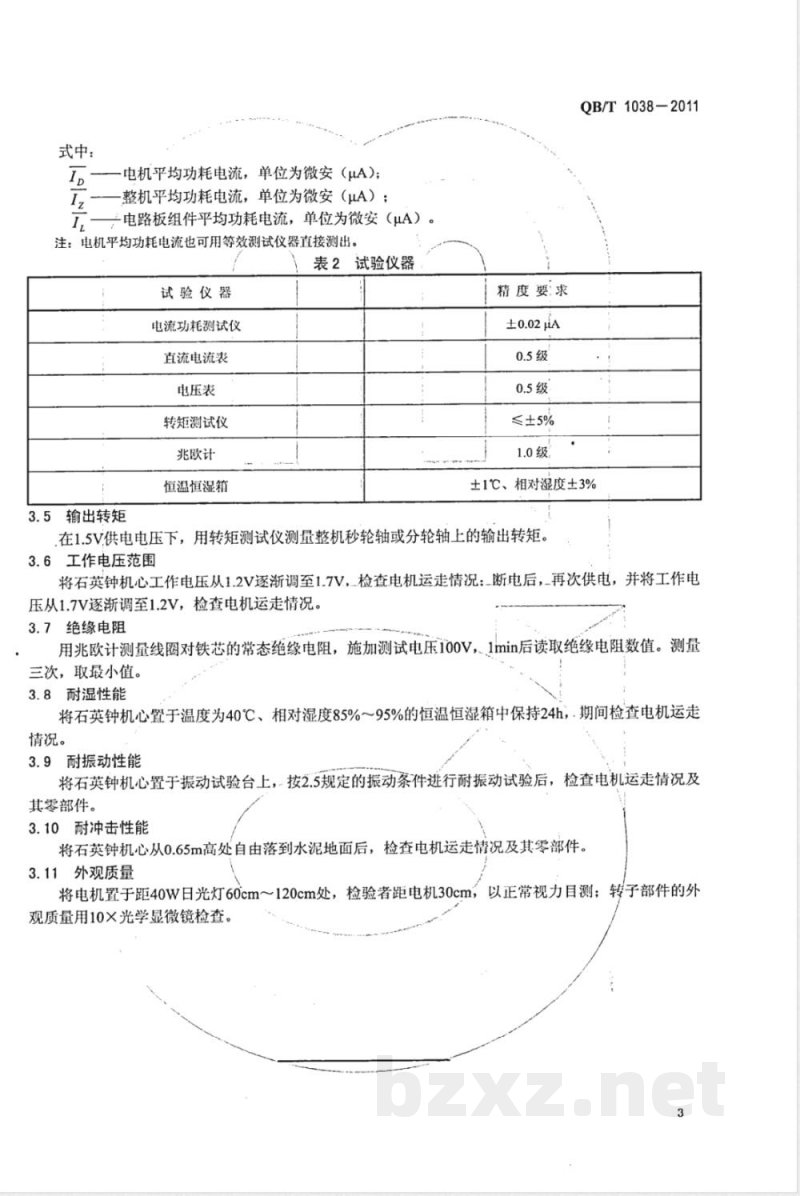

式中：
电机平均功耗电流，单位为微安（μA)；整机平均功耗电流，单位为微安（μA）；二电路板组件平均功耗电流，单位为微安（uA）注：电机平均功耗电流也可用等效测试仪器直接测出。表2试验仪器
试验仪器
电流功耗测试仪
直流电流表
电压表
转矩测试仪
兆欧计
恒温恒湿箱
精度要求
±0.02μA
≤±5%
QB/T 1038—2011
±1℃、相对湿度±3%
3.5输出转矩
.在1.5V供电电压下，用转矩测试仪测量整机秒轮轴或分轮轴上的输出转矩。3.6工作电压范围
将石英钟机心工作电压从1.2V逐渐调至1.7V，检查电机运走情况：断电后，再次供电，并将工作电压从1.7V逐渐调至1.2V，检查电机运走情况。3.7绝缘电阻
用兆欧计测量线圈对铁芯的常态绝缘电阻，施加测试电压100V，1min后读取绝缘电阻数值。测量三次，取最小值。
3.8耐湿性能
将石英钟机心置于温度为40℃、相对湿度85%95%的恒温恒湿箱中保持24h，.期间检查电机运走情况。
3.9耐振动性能
将石英钟机心置于振动试验台上，按2.5规定的振动条件进行耐振动试验后，检查电机运走情况及其零部件。
3.10耐冲击性能
将石英钟机心从0.65m高处自由落到水泥地面后，检查电机运走情况及其零部件。3.11外观质量
将电机置于距40W日光灯60cm～120cm处，检验者距电机30cm，以正常视力目测；转子部件的外观质量用10×光学显微镜检查。3
QB/T 1038-2011
中华人民共和国
轻工行业标准
指针式石英钟用单相永磁步进电动机的技术要求和试验方法
QB/T1038-2011
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923
版权所有侵权必究
书号：155019-3694
印数：1-200册
