【其他行业标准】 自行车米制螺纹和量规

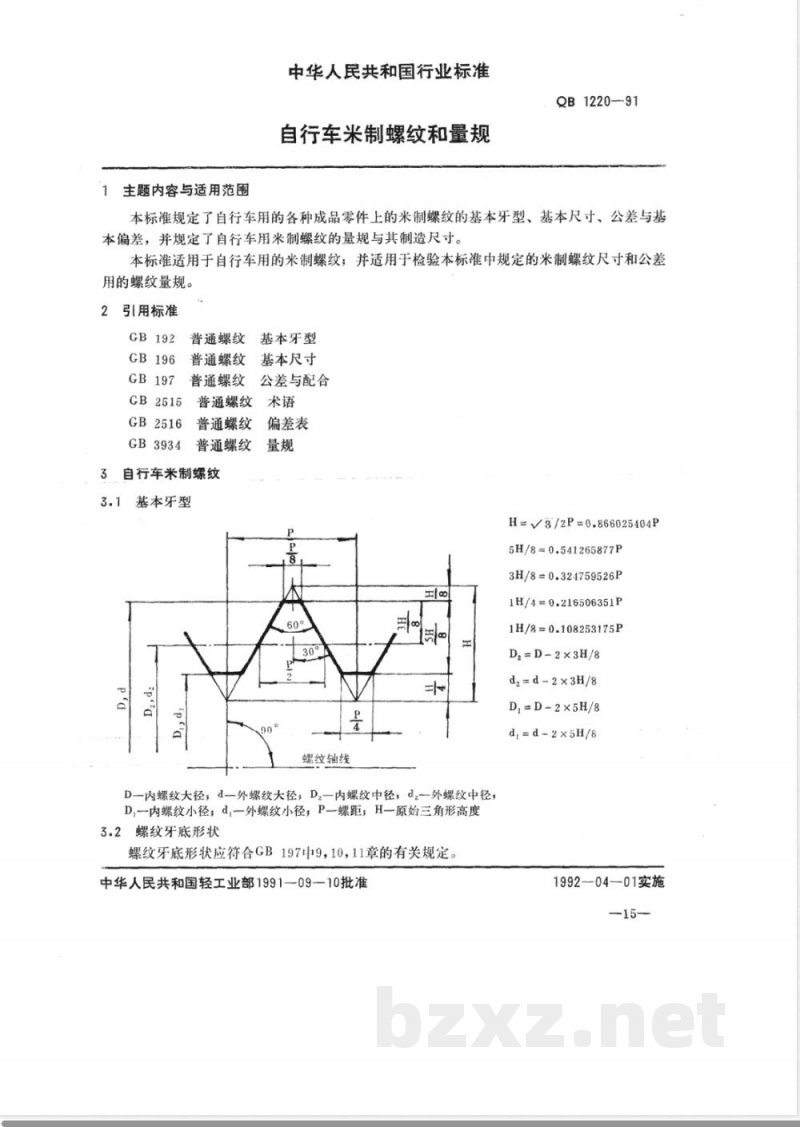

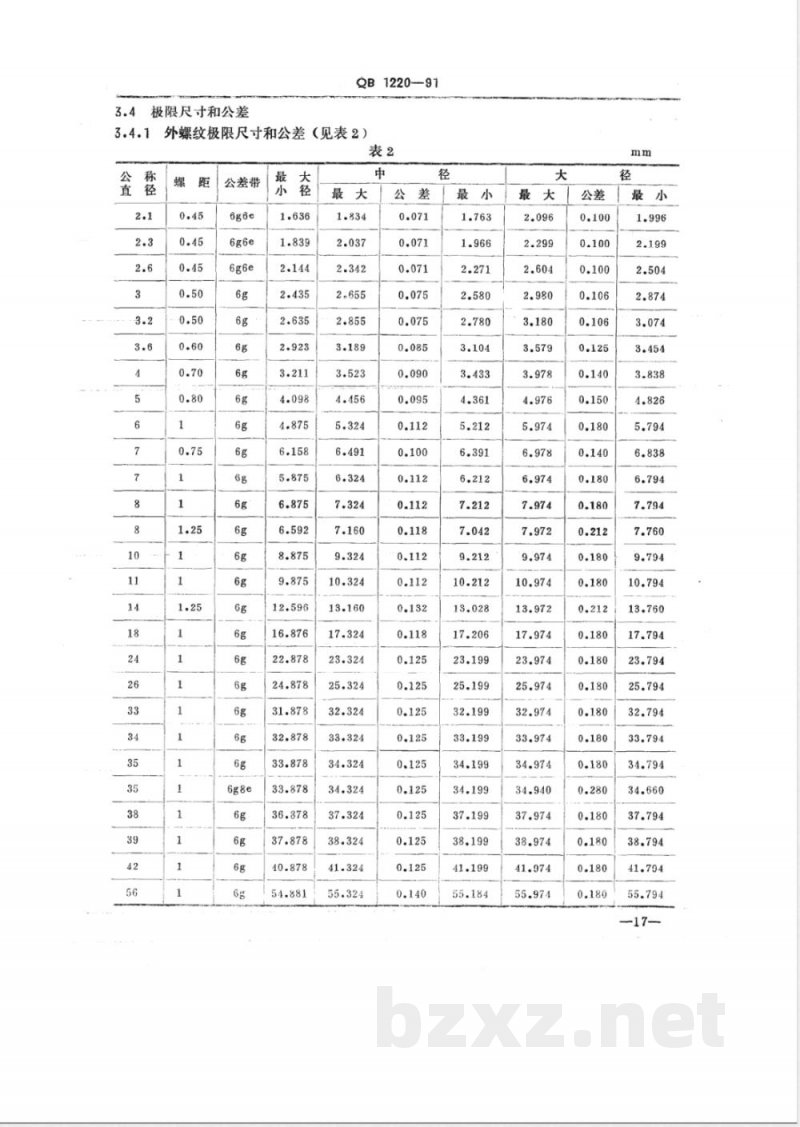

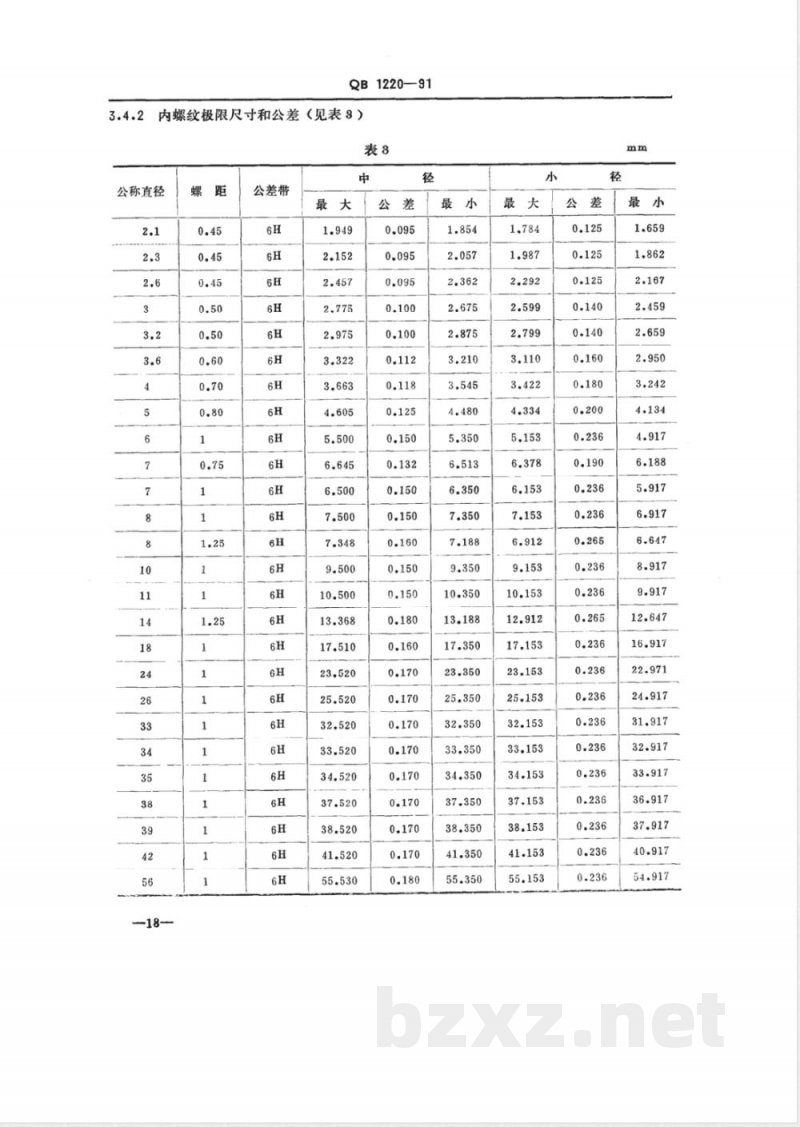

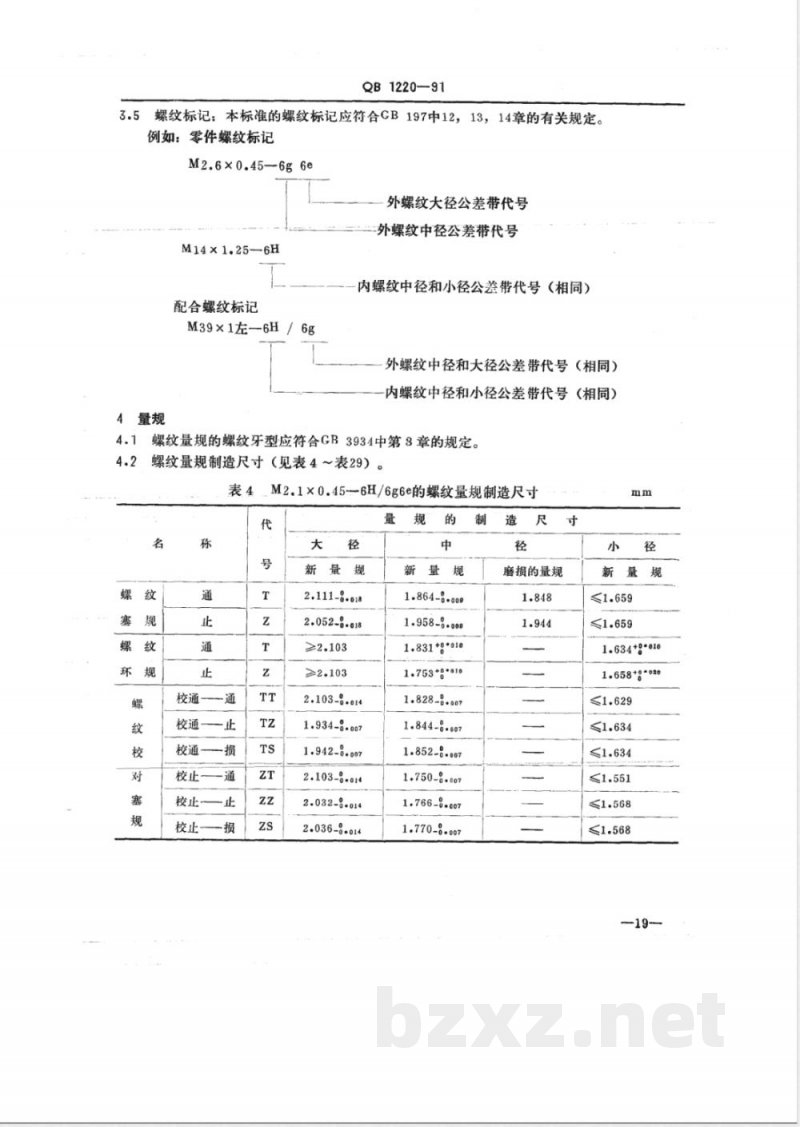

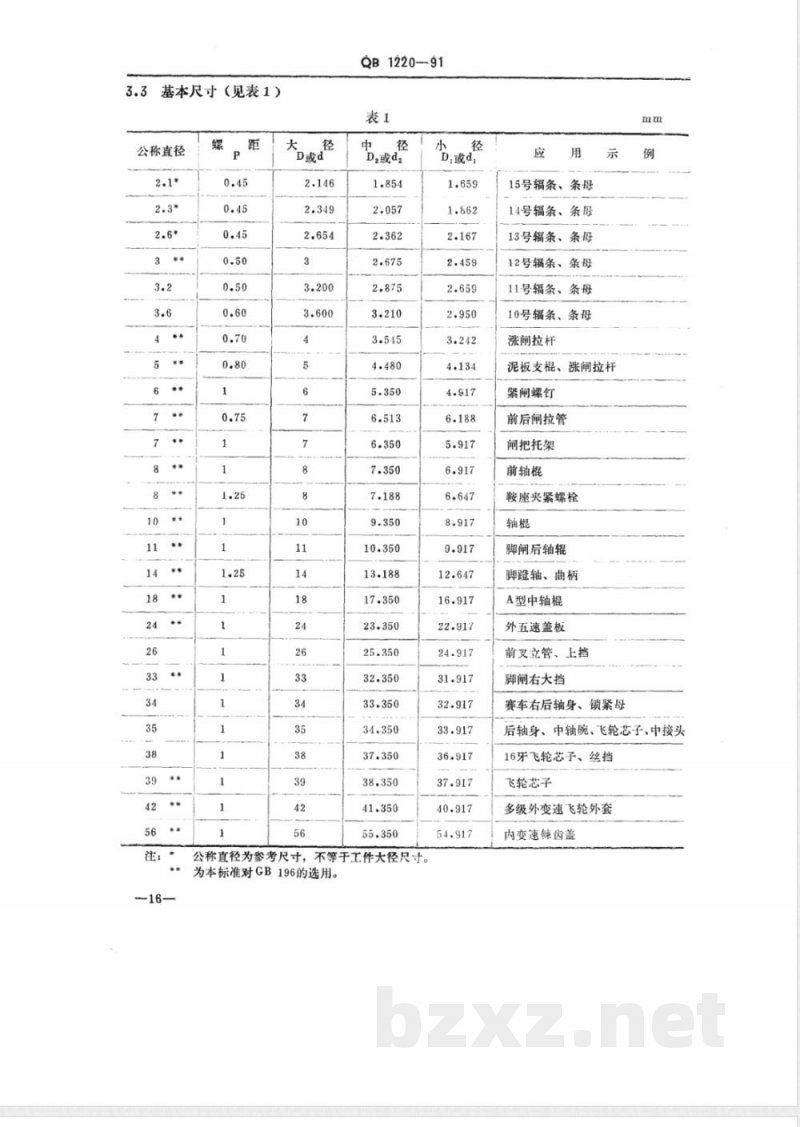

中华人民共和国行业标准 QB 1220-91 自行车米制螺纹和量规 1 主题内容与适用范围 本标准规定了自行车用各种成品零件上的米制螺纹的基本牙型、基本尺寸、公差与基本偏差，并规定了自行车用米制螺纹的量规及其制造尺寸。本标准适用于自行车用米制螺纹，并适用于检验本标准规定的米制螺纹尺寸和公差用的螺纹量规。 2 引用标准 GB 192 普通螺纹 基本牙型 GB 196 普通螺纹 基本尺寸 GB 197 普通螺纹 公差与配合 GB 2515 普通螺纹术语 GB 2516 普通螺纹 偏差表 GB 3934 普通螺纹 量规 3 自行车米制螺纹 3.1 基本牙型 螺纹基本牙型采用等边三角形，其参数关系如下： H = 0.866025404P 5H/8 = 0.541265877P 3H/8 = 0.324759526P 1H/4 = 0.216506351P 1H/8 = 0.108253175P 其中： D——内螺纹大径； d——外螺纹大径； D2——内螺纹中径； d2——外螺纹中径； D1——内螺纹小径； d1——外螺纹小径； P——螺距； H——原始三角形高度。 相关尺寸关系： D2 = D - 2×(3H/8) d2 = d - 2×(3H/8) D1 = D - 2×(5H/8) d1 = d - 2×(5H/8) 3.2 螺纹牙底形状 螺纹牙底形状应符合 GB 197 中第9、10、11章的有关规定。 3.3 基本尺寸 螺纹的公称直径、螺距及对应的大径、中径、小径应符合标准规定。公称直径为参考尺寸，不等同于工件实际大径尺寸。 典型规格示例（单位：mm）： 公称直径：2.1、2.3、2.6、3、3.2、3.6、4、5、6、7、8、10、11、14、18、24、26、33、34、35、38、39、42、56 螺距范围：0.45～1.25 部分应用示例： 2.1～3 mm：辐条及条母 3～4 mm：拉杆、支棍等 5～6 mm：紧固螺钉、闸部件 7～10 mm：轴棍、闸把托架等 11 mm以上：轴类、曲柄、中轴、飞轮等 3.4 极限尺寸和公差 3.4.1 外螺纹极限尺寸和公差 外螺纹公差带一般采用 6g 或 6e，具体按不同公称直径和螺距确定。 螺距范围：0.45～1.25 典型公差带：6g、6e 本标准由中华人民共和国轻工业部于1991年9月10日批准，自1992年4月1日起实施。
