【其他行业标准】 指针式石英钟用转子磁钢

ICS39.040.20免费标准bzxz.net
分类号：Y11
备案号：34953-2012

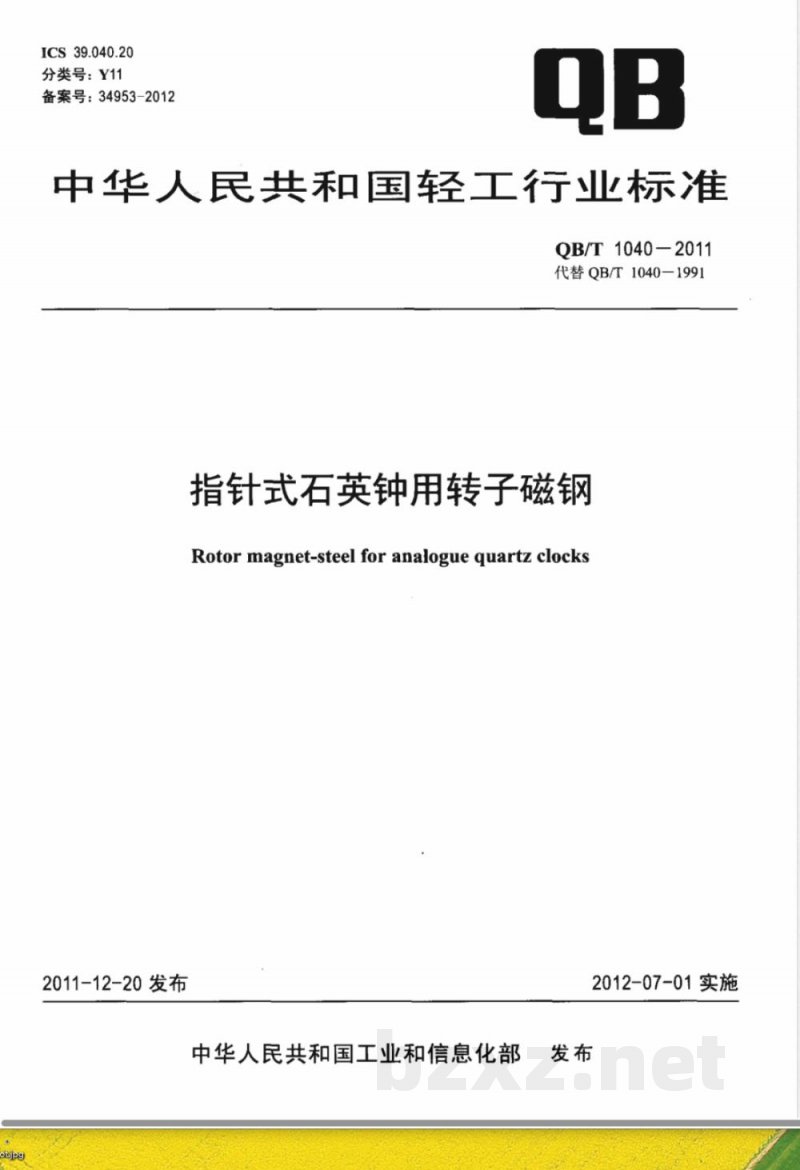

中华人民共和国轻工行业标准
QB/T1040-2011
代替QB/T1040-1991
指针式石英钟用转子磁钢
Rotor magnet-steel for analogue quartz clocks2011-12-20 发布
中华人民共和国工业和信息化部2012-07-01实施

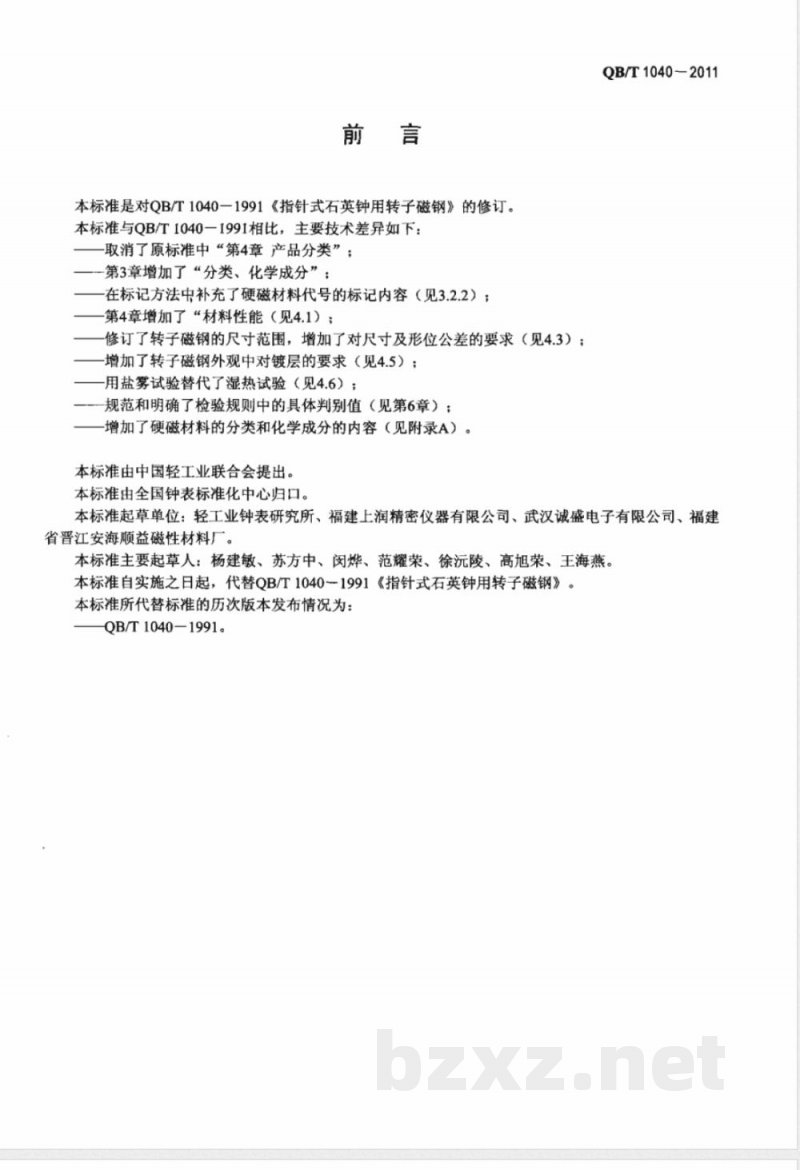

本标准是对QB/T1040一1991《指针式石英钟用转子磁钢》的修订。本标准与QB/T1040一1991相比，主要技术差异如下：取消了原标准中“第4章产品分类”；第3章增加了“分类、化学成分”；在标记方法中补充了硬磁材料代号的标记内容（见3.2.2）；第4章增加了“材料性能（见4.1）；修订了转子磁钢的尺寸范围，增加了对尺寸及形位公差的要求（见4.3）：-增加了转子磁钢外观中对镀层的要求（见4.5）；用盐雾试验替代了湿热试验（见4.6）；规范和明确了检验规则中的具体判别值（见第6章）；增加了硬磁材料的分类和化学成分的内容（见附录A）。本标准由中国轻工业联合会提出。本标准由全国钟表标准化中心归口。QB/T1040-2011
本标准起草单位：轻工业钟表研究所、福建上润精密仪器有限公司、武汉诚盛电子有限公司、福建省普江安海顺益磁性材料厂。
本标准主要起草人；杨建敏、苏方中、闵烨、范耀荣、徐沅陵、高旭荣、王海燕。本标准自实施之日起，代替QB/T10401991《指针式石英钟用转子磁钢》。本标准所代替标准的历次版本发布情况为：QB/T1040-1991。

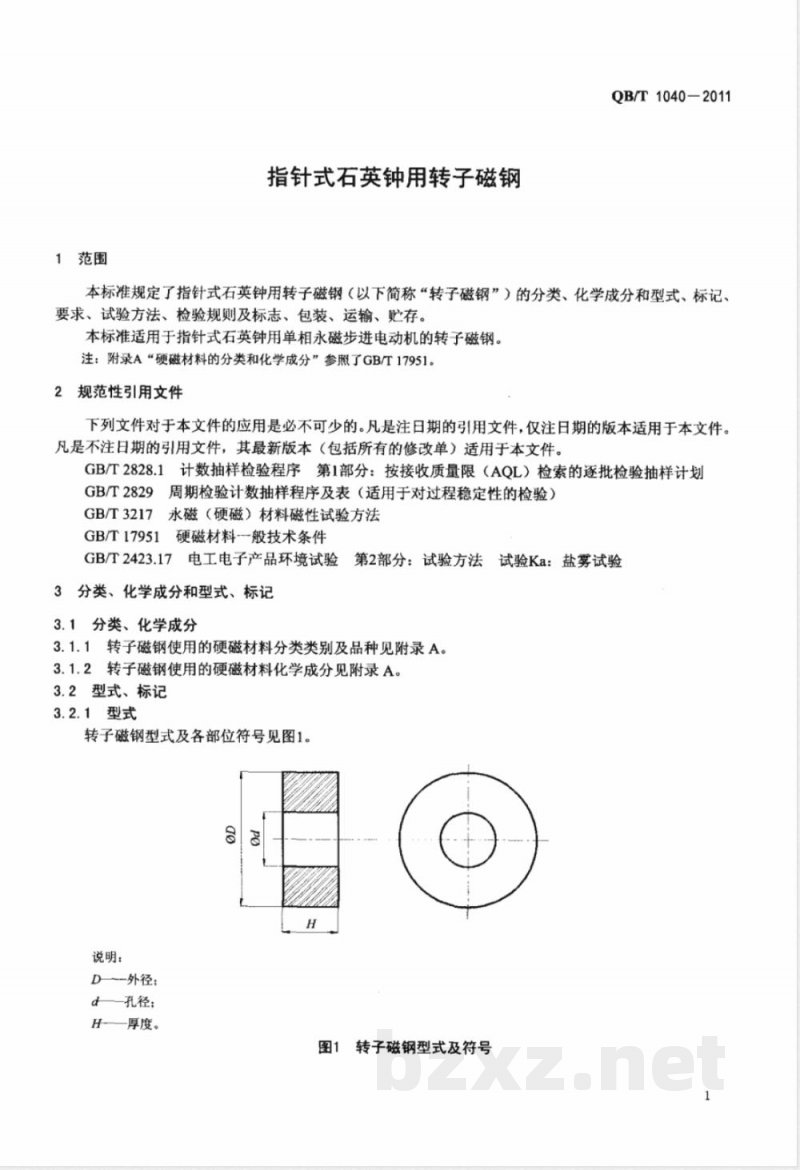

1范围
指针式石英钟用转子磁钢
QB/T 1040—2011
本标准规定了指针式石英钟用转子磁钢（以下简称“转子磁钢”）的分类、化学成分和型式、标记、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于指针式石英钟用单相永磁步进电动机的转子磁钢。注：附录A“硬磁材料的分类和化学成分”参照了GB/T17951。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3217永磁（硬磁）材料磁性试验方法GB/T17951硬磁材料-般技术条件GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾试验3分类、化学成分和型式、标记
3.1分类、化学成分
3.1.1转子磁钢使用的硬磁材料分类类别及品种见附录A。3.1.2转子磁钢使用的硬磁材料化学成分见附录A。3.2型式、标记
3.2.1型式
转子磁钢型式及各部位符号见图1。H
说明：
D——外径：
d——孔径；
H厚度。
图1转子磁钢型式及符号
QB/T1040—2011

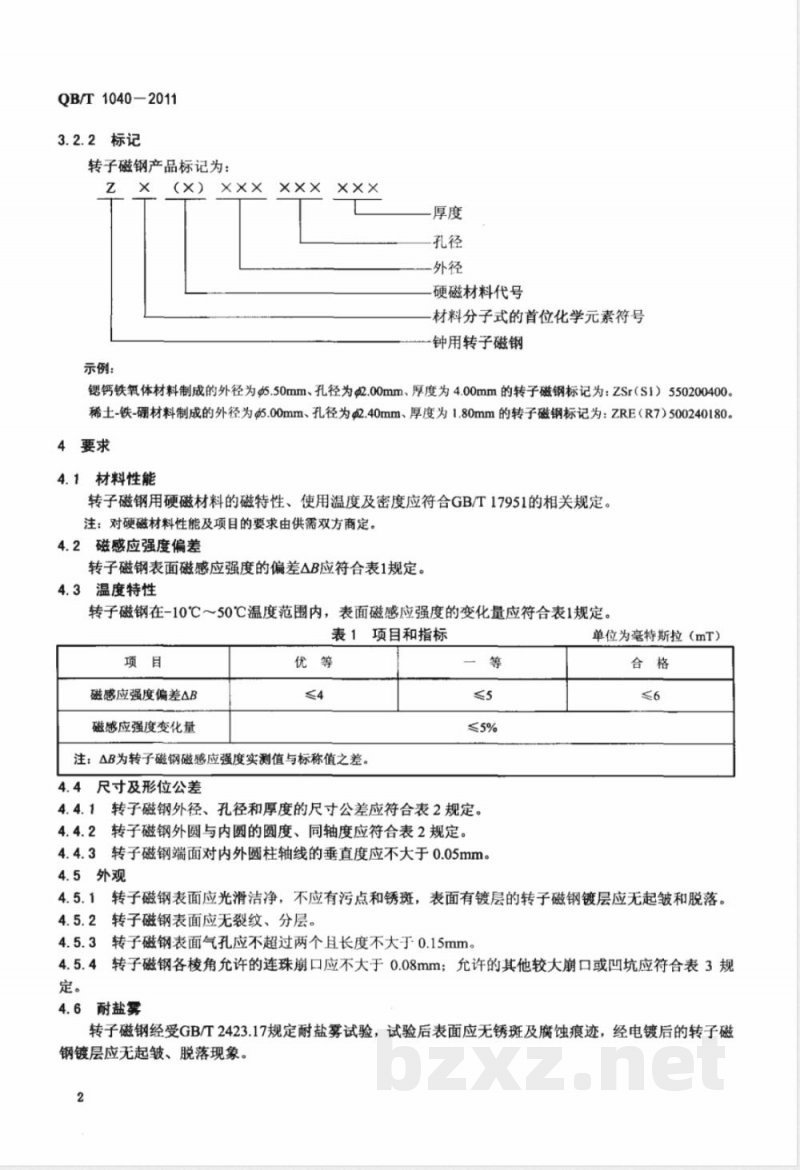

3.2.2标记
转子磁钢产品标记为：
z × （×）×××
示例：
硬磁材料代号
材料分子式的首位化学元素符号钟用转子磁钢
锶钙铁氧体材料制成的外径为$5.50mm、孔径为?2.00mm、厚度为4.00mm的转子磁钢标记为：ZSr（S1）550200400。稀土-铁-硼材料制成的外径为$5.00mm、孔径为2.40mm、厚度为1.80mm的转子磁钢标记为：ZRE（R7）500240180。4要求
4.1材料性能
转子磁钢用硬磁材料的磁特性、使用温度及密度应符合GB/T17951的相关规定。注：对硬磁材料性能及项目的要求由供需双方商定。4.2磁感应强度偏差
转子磁钢表面磁感应强度的偏差△B应符合表1规定4.3温度特性
转子磁钢在-10℃～50℃温度范围内，表面磁感应强度的变化量应符合表1规定。表1项目和指标
磁感应强度偏差AB
磁感应强度变化量
注：AB为转子磁钢磁感应强度实测值与标称值之差。4.4尺寸及形位公差
4.4.1转子磁钢外径、孔径和厚度的尺寸公差应符合表2规定。4.4.2转子磁钢外圆与内圆的圆度、同轴度应符合表2规定。4.4.3转子磁钢端面对内外圆柱轴线的垂直度应不大于0.05mm。4.5外观
单位为毫特斯拉（mT）
4.5.1转子磁钢表面应光滑洁净，不应有污点和锈斑，表面有镀层的转子磁钢镀层应无起皱和脱落。4.5.2转子磁钢表面应无裂纹、分层。4.5.3转子磁钢表面气孔应不超过两个且长度不大于0.15mm。4.5.4转子磁钢各棱角允许的连珠崩口应不大于0.08mm；允许的其他较大崩口或凹坑应符合表3规定。
4.6耐盐雾
转子磁钢经受GB/T2423.17规定耐盐雾试验，试验后表面应无锈斑及腐蚀痕迹，经电镀后的转子磁钢镀层应无起皱、脱落现象。
尺寸范围
2.00~3.00
>3.00~5.00
>5.00~7.50
0.80~1.20
>1.20~3.00
0.60~2.00
>2.00~4.15
内棱角
外棱角
试验方法
试验仪器设备
尺寸/mm
0.15~0.20
0.10~0.15

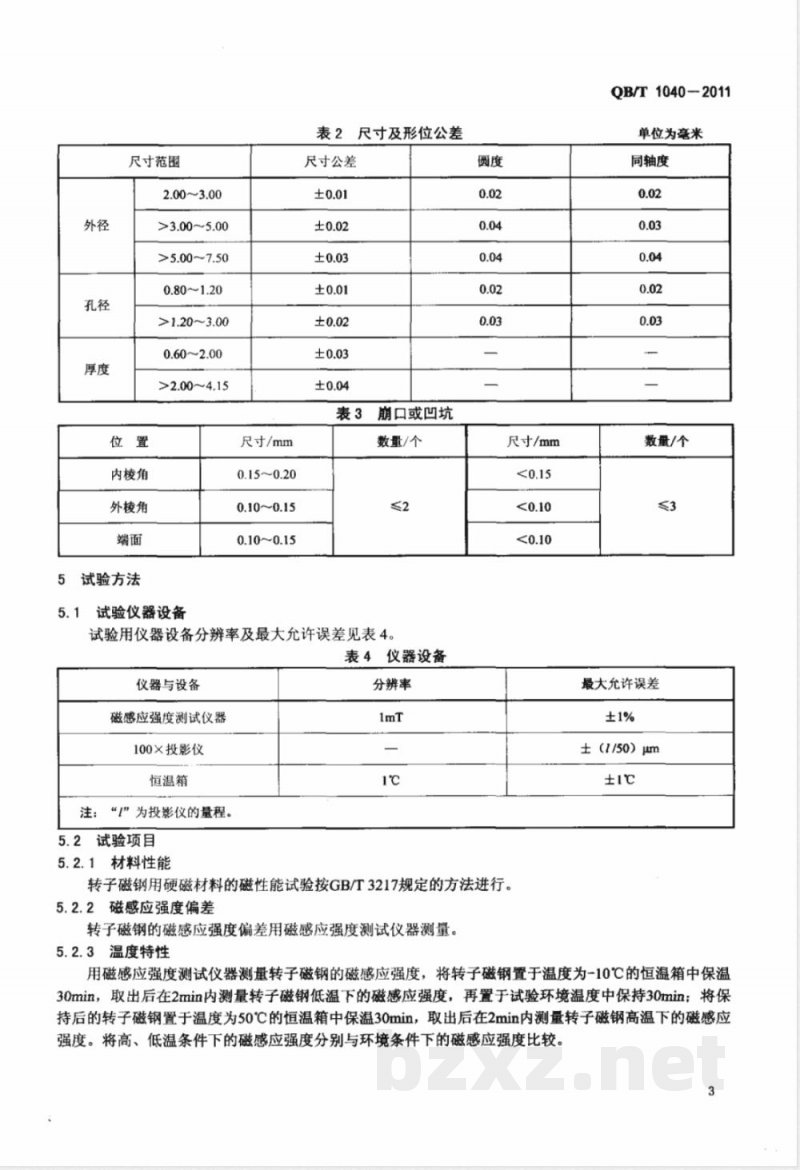

表2尺寸及形位公差
尺寸公差
：朋口或凹坑
数量/个
试验用仪器设备分辨率及最大允许误差见表4。表4仪器设备
仪器与设备
磁感应强度测试仪器
100×投影仪
恒温箱
注：“”为投影仪的量程。
5.2试验项目
5.2.1材料性能
分辨率
尺寸/mm
转子磁钢用硬磁材料的磁性能试验按GB/T3217规定的方法进行。5.2.2磁感应强度偏差
转子磁钢的磁感应强度偏差用磁感应强度测试仪器测量。5.2.3温度特性
QB/T1040-2011
单位为毫米
同轴度
数量/个
最大允许误差
±（1/50）μm
±i℃
用磁感应强度测试仪器测量转子磁钢的磁感应强度，将转子磁钢置于温度为-10℃的恒温箱中保温30min，取出后在2min内测量转子磁钢低温下的磁感应强度，再置于试验环境温度中保持30min；将保持后的转子磁钢置于温度为50℃的恒温箱中保温30min，取出后在2min内测量转子磁钢高温下的磁感应强度。将高、低温条件下的磁感应强度分别与环境条件下的磁感应强度比较。3
QB/T1040-2011
5.2.4尺寸及形位公差
转子磁钢外径和厚度用于分尺测量，孔径、圆度和同轴度用投影仪测量。5.2.5外观
转子磁钢的外观用40×光学显微镜检查。5.2.6耐盐雾
转子磁钢盐雾试验按GB/T2423.17规定的方法进行。6检验规则
6.1交收检验
6.1.2交收检验按GB/T2828.1进行，采用一般检验水平II，正常检验一次抽样方案，其不合格分类、检验项目和接收质量限AQL值见表5。表5交收检验
不合格分类
检验项目
磁感应强度偏差
同轴度
垂直度
注：根据需要供需双方也可制定其他抽样方案。6.1.2批的组成，批量的大小由供需双方商定。要求
6.1.3检验的实施、合格判定及检验后的处置按GB/T2828.1的有关规定执行。6.2型式检验
接收质量限（AQL）
6.2.1检验按GB/T2829进行，采用判别水平IⅡI的一次抽样方案。其检验项目、不合格分类、样本量及不合格质量水平RQL值见表6。6.2.2检验的样本应从本周期制造并经交收检验合格的批中抽取。6.2.3检验的实施、合格判定及检验后的处置按GB/T2829的规定进行，经型式检验后的样本，无论合格与否均不应作为合格品出厂。6.2.4型式检验周期一般为一年一次，发生下列情况之一时亦应进行型式检验。a）产品停止生产一个周期以上又恢复生产时；b）产品的设计、结构、工艺、材料有较大变动时：c）国家质量监督机构提出进行型式检验的要求时。4
不合格分类
检验项目
磁感应强度偏差
温度特性
同轴度
垂直度
耐盐雾
注：材料性能检验方案由供需双方商定。7标志、包装、运输、购存
7.1标志、包装
表6型式检验
样本量
不合格质量水平
QB/T1040-2011
合格判定数
不合格判定数
7.1.1转子磁钢包装前应清洗晾干，并采用真空包装，包装时每组转子磁钢应相互隔离、排列整齐，以保证转子磁钢间不因碰撞或磨擦发生损坏。包装内应附有产品合格证，合格证上标明转子磁钢的规格型号、检验员代号、检验日期等。7.1.2转子磁钢的外包装应具有良好的防潮、耐冲击性能，并印有“易损”和“防潮”的标志。7.2运输
转子磁钢在运输过程中应小心轻放，不应抛掷并防止撞击和剧烈震动，切忌受潮。7.3购存
转子磁钢的贮存环境应保持通风干燥，环境温度宜在-10℃～40℃之间，相对湿度不高于70%，产品应避免与产生腐蚀性气体的物质存放在一起，并应远离强磁场环境。5
QB/T1040—2011
A.1分类
附录A
（资料性附录）
硬磁材料的分类和化学成分
转子磁钢用硬磁材料的类别、代号、名称及对应元素符号见表A.1。表A.1分类
硬磁合金材料（R）
硬磁陶瓷材料（S）
粘结硬磁材料(U)
铝-镍-钻-铁-钛硬磁材料
铬-铁-钻硬磁材料
铁-钻-钒-铬硬磁材料
稀土-钻硬磁材料
稀土-铁-硬磁材料
硬磁铁氧体材料
（M为锁、锶和/或铅，并且n在4.5～6.5范围变动
粘结铝-镍-钴-铁-钛硬磁材料
粘结稀土-钻硬磁材料
粘结稀土-铁-硼硬磁材料
粘结硬磁铁氧体硬磁材料
注：R、S、U等代号的表示方法见GB/T17951。A.2化学成分
铝-镍-钻-铁-钛硬磁材料（AINiCo）的化学成分见表A.2。A.2.1
表A.2铝-镍-钴-铁-钛硬磁材料的化学成分Al
AINiCo
A.2.2铬-铁-钻硬磁材料（CrFeCo）的化学成分见表A.3。Ti
表A.3铬-铁-钴硬磁材料的化学成分Cr
CrFeCo
其他元素如Si，Ti，Mo，Al，V
分子式
AiNiCo
CrFeCo
FeCovCr
MO-nFe2O,
AINiCo
单位为质量分数%
单位为质量分数%
A.2.3铁-钻-钒-铬硬磁材料（FeCoVCr）的化学成分见表A.4。表A.4铁-钴-钒-铬硬磁材料的化学成分Co
FeCoVCr
稀土-钴硬磁合金材料（RECo）化学成分见表A.5。表A.5稀士-钴硬磁材料的化学成分Sm
Sm2Co17
稀土-铁-硼硬磁合金材料（REFeB）化学成分见表A.6。Cu
表A:6稀土-铁-硼硬磁材料的化学成分Nd
Dv，Pr
QB/T1040-2011
单位为质量分数%
单位为质量分数%
其他元素如Zr，Hf，Ti，
单位为质量分数%
其他元素如V，Nb，Al，Go
QB/T 1040-2011
