【其他行业标准】 工业用缝纫机 锁钮孔缝纫机旋梭

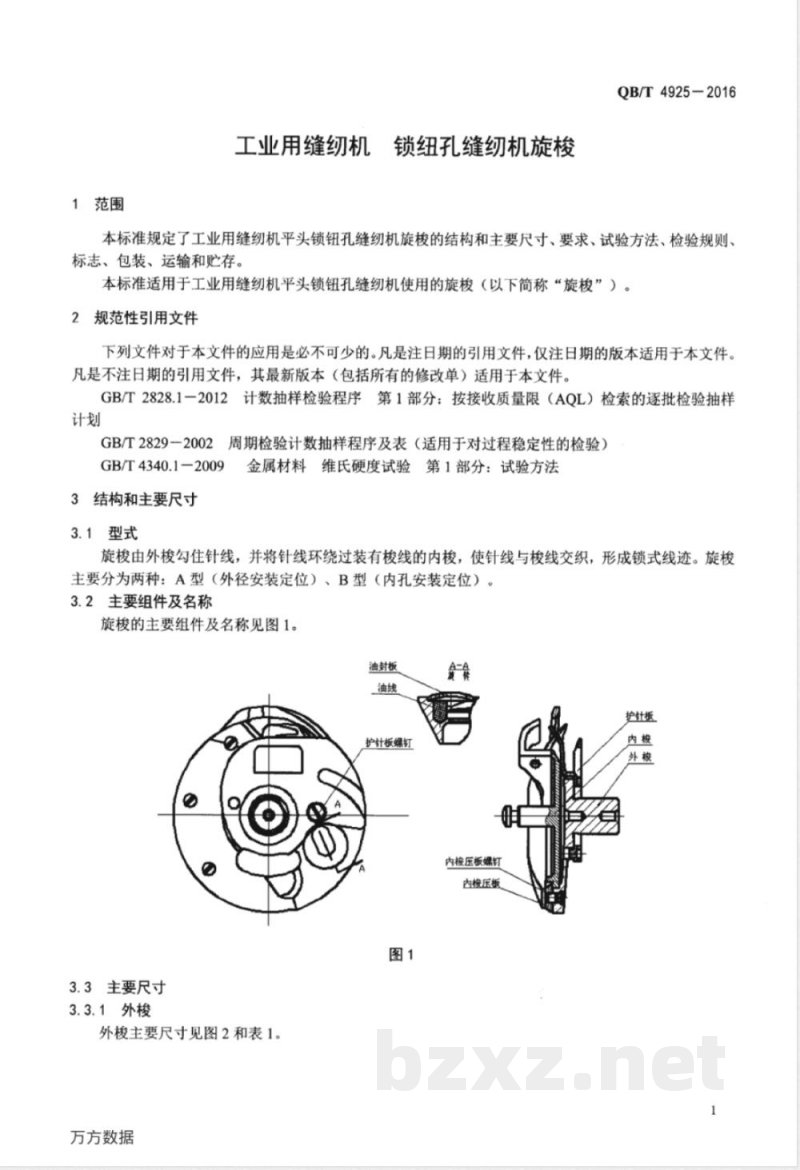

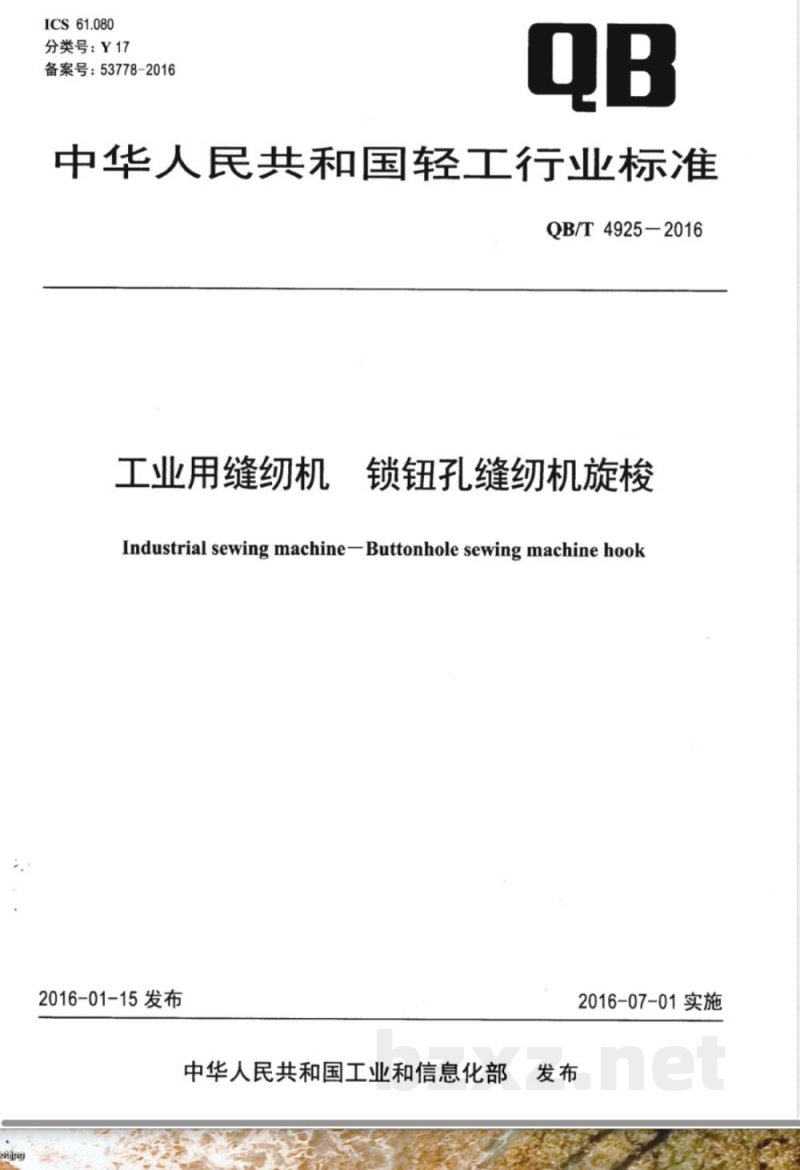

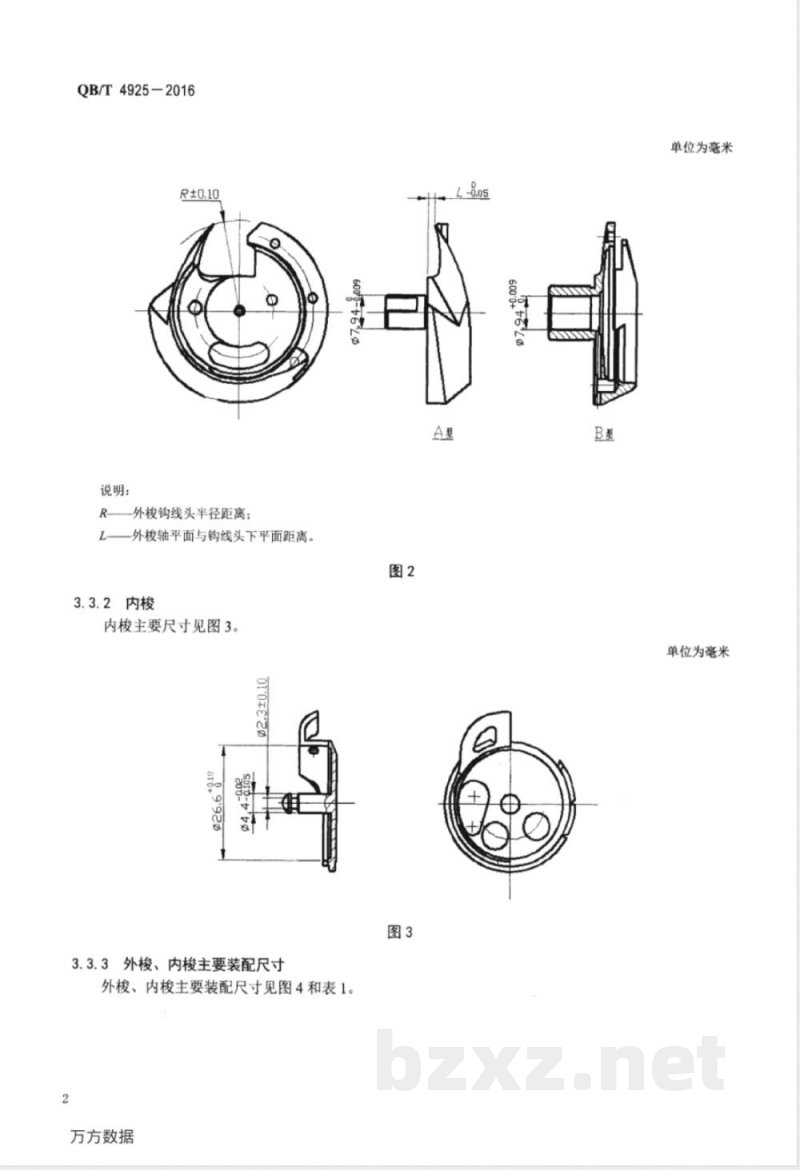

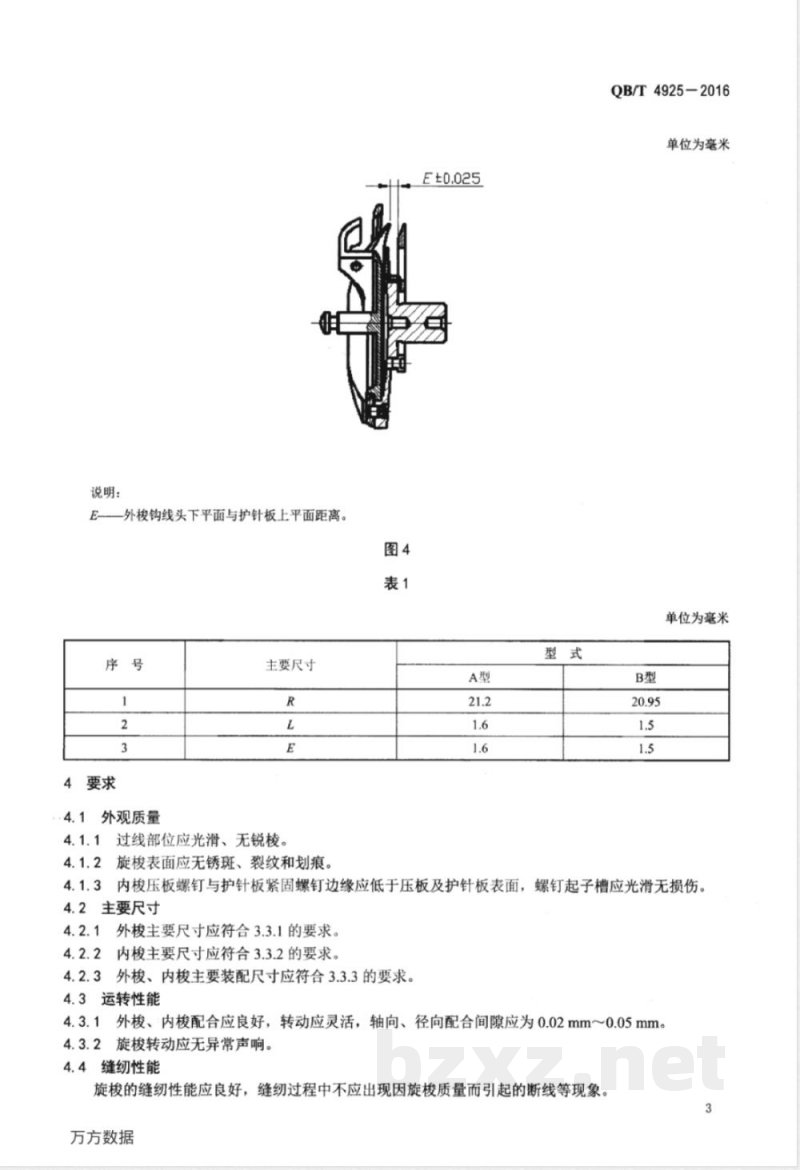

ICS 61.080 分类号：Y17 备案号：53778-2016 QB 中华人民共和国轻工行业标准 QB/T 4925-2016 工业用缝纫机 锁钮孔缝纫机旋梭 Industrial sewing machine—Buttonhole sewing machine hook 2016-01-15 发布 2016-07-01 实施 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国轻工业联合会提出，由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：宁波德鹰精密机械有限公司、大连大富基缝纫机有限公司、浙江中捷缝纫科技有限公司、常州市工业缝纫机有限公司、杰克缝纫机股份有限公司、宁波舒普机电科技有限公司、浙江美机缝纫机有限公司、上海市缝纫机研究所。 本标准主要起草人：陈风来、于滨、陈棚华、何建峰、李创、王群、翟来祥、吴剑敏。 本标准为首次发布。 1 范围 本标准规定了工业用缝纫机平头锁钮孔缝纫机旋梭的结构和主要尺寸、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于工业用缝纫机平头锁钮孔缝纫机使用的旋梭（以下简称“旋梭”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注明日期的引用文件，仅适用于该版本；未注明日期的引用文件，其最新版本（包括修改单）适用于本文件。 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表（适用于过程稳定性的检验） GB/T 4340.1-2009 金属材料维氏硬度试验 第1部分：试验方法 3 结构和主要尺寸 3.1 型式 旋梭通过外梭勾住针线，并将针线环绕装有梭线的内梭，使针线与梭线交织形成锁式线迹。旋梭主要分为两种型式： A型：外径安装定位； B型：内孔安装定位。 3.2 主要组件及名称 旋梭主要由外梭、内梭、内梭压板、内梭压板螺钉、护针板、护针板紧固螺钉、油封板及油线等组成。 3.3 主要尺寸 3.3.1 外梭 外梭主要尺寸包括： R——外梭钩线头半径距离； L——外梭轴平面与钩线头下平面距离。 3.3.2 内梭 内梭主要尺寸应符合图样规定。 3.3.3 外梭、内梭装配尺寸 装配关键尺寸包括： E——外梭钩线头下平面与护针板上平面距离。 典型尺寸（单位：mm）： A型：R≈21.2，L≈1.6，E≈1.6（E允许偏差±0.025） B型：R≈20.95，L≈1.5，E≈1.5（E允许偏差±0.025） 4 要求 4.1 外观质量 4.1.1 过线部位应光滑，无锐棱。 4.1.2 旋梭表面应无锈斑、裂纹和划痕。 4.1.3 内梭压板螺钉及护针板紧固螺钉边缘应低于表面，螺钉槽应光滑无损伤。 4.2 主要尺寸 4.2.1 外梭尺寸应符合 3.3.1 的要求。 4.2.2 内梭尺寸应符合 3.3.2 的要求。 4.2.3 装配尺寸应符合 3.3.3 的要求。 4.3 运转性能 4.3.1 外梭与内梭配合应良好，转动灵活，轴向及径向间隙应为 0.02 mm～0.05 mm。 4.3.2 旋梭运转时不应有异常声响。 4.4 缝纫性能 旋梭应具有良好的缝纫性能，缝纫过程中不应出现断线等异常现象。 4.5 表面硬度 外梭、内梭、内梭压板及护针板的摩擦接触表面应具有良好的耐磨性，其表面热处理硬度应不低于 650 HV1。 5 试验方法 5.1 外观质量检验 在光照度为（600±200）lx条件下，观察距离不大于 250 mm，采用目测和手感法进行检验。 5.2 主要尺寸测量 5.2.1 外梭测量 将外梭固定在V型铁上（B型以内孔定位），使用精度为0.01 mm的测量工具测量关键尺寸，包括R尺寸及外径尺寸。 其他尺寸测量及试验方法按相关规定执行。
