【其他行业标准】 工业用缝纫机 锁钮孔缝纫机计算机控制器

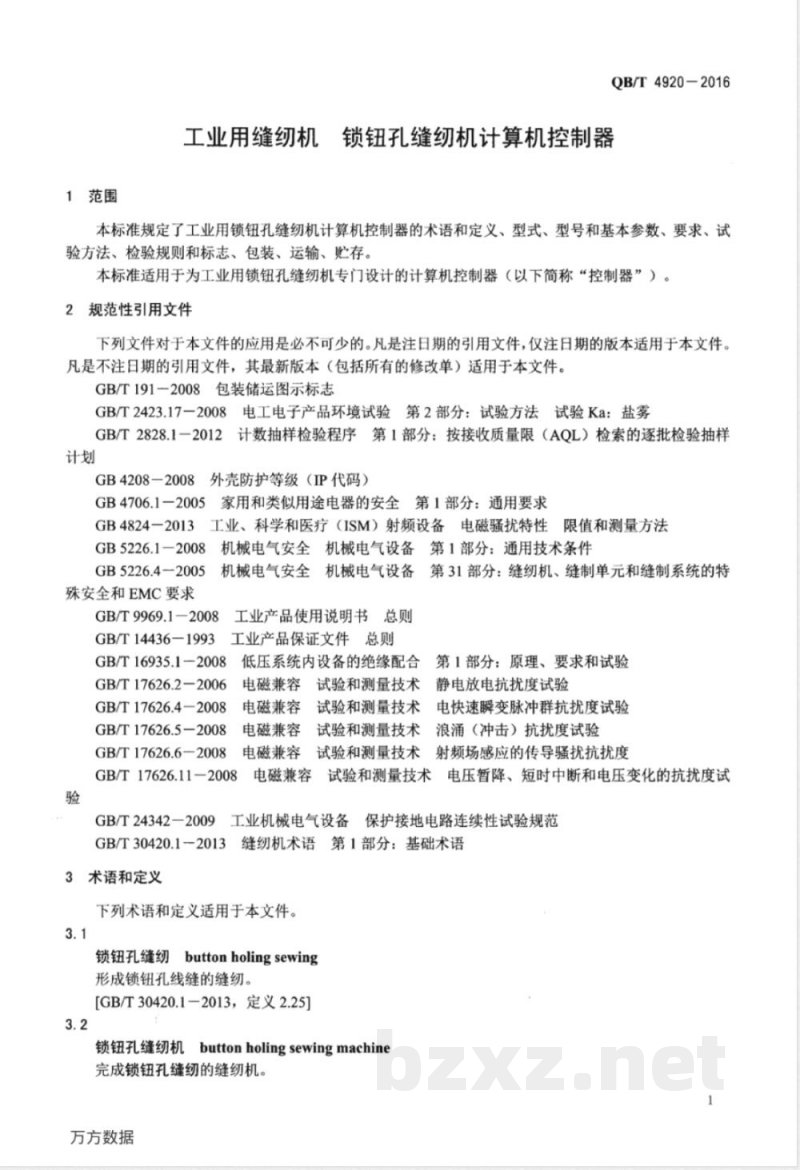

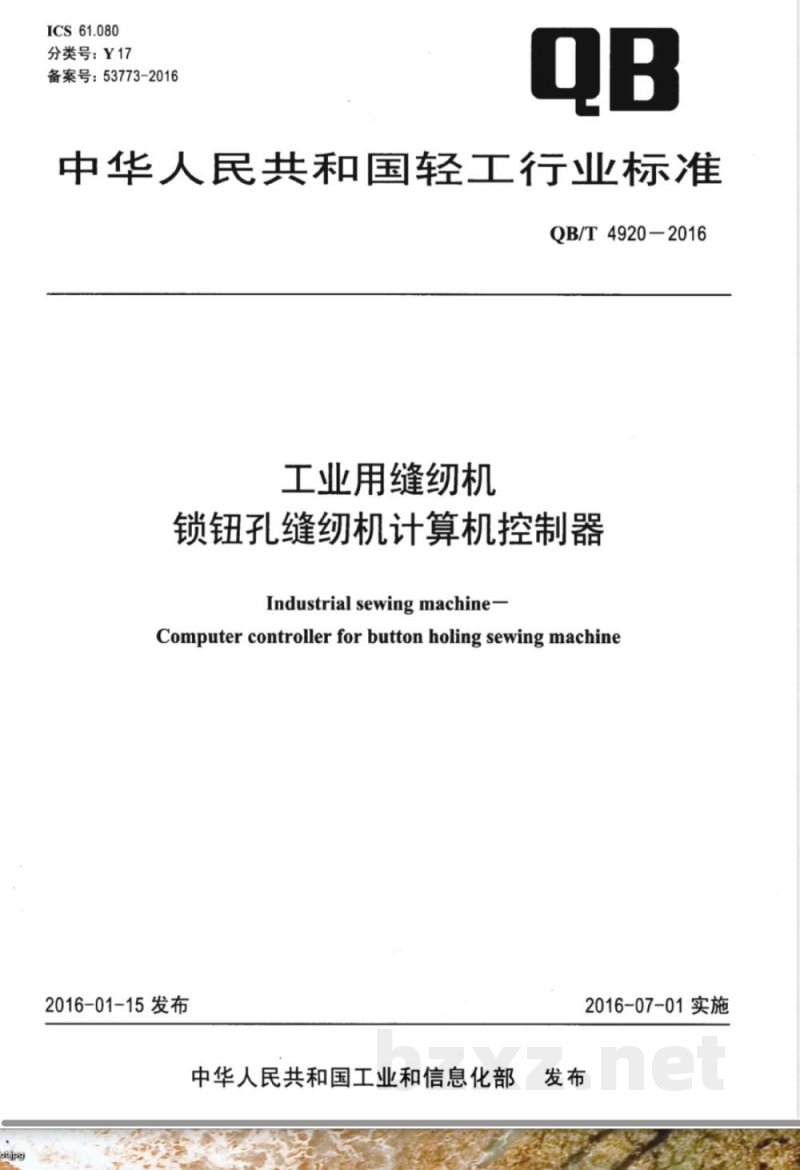

ICS 61.080 分类号：Y17 备案号：53773-2016 中华人民共和国轻工行业标准 QB/T 4920-2016 工业用缝纫机 锁钮孔缝纫机计算机控制器 Industrial sewing machine — Computer controller for button holing sewing machine 发布：2016-01-15 实施：2016-07-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。 本标准由全国工业机械电气系统标准化技术委员会缝制机械电气系统分技术委员会（SAC/TC231/SC4）和全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：北京大豪科技股份有限公司、上海鲍麦克斯电子科技有限公司、四川省绵阳西南自动化研究所、诸暨兴大豪科技开发公司、东莞市名菱工业自动化科技有限公司。 本标准主要起草人：胡文海、罗陆魁、钱毅、刘峙飞、李杰、杨宪礼、王漫江。 本标准为首次发布。 1 范围 本标准规定了工业用锁钮孔缝纫机计算机控制器的术语和定义、型式、型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于为工业用锁钮孔缝纫机专门设计的计算机控制器（以下简称“控制器”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191-2008 包装储运图示标志 GB/T 2423.17-2008 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB 4208-2008 外壳防护等级（IP代码） GB 4706.1-2005 家用和类似用途电器的安全 第1部分：通用要求 GB 4824-2013 工业、科学和医疗（ISM）射频设备电磁骚扰特性 限值和测量方法 GB 5226.1-2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB 5226.4-2005 机械电气安全 机械电气设备 第31部分：缝纫机、缝制单元和缝制系统的特殊安全和电磁兼容要求 GB/T 9969.1-2008 工业产品使用说明书 总则 GB/T 14436-1993 工业产品保证文件 总则 GB/T 16935.1-2008 低压系统内设备的绝缘配合 第1部分：原理、要求和试验 GB/T 17626.2-2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17626.4-2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-2008 电磁兼容试验和测量技术 浪涌（冲击）抗扰度试验 GB/T 17626.6-2008 电磁兼容试验和测量技术 射频场感应的传导骚扰抗扰度试验 GB/T 17626.11-2008 电磁兼容试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 GB/T 24342-2009 工业机械电气设备保护接地电路连续性试验规范 GB/T 30420.1-2013 缝纫机术语 第1部分：基础术语 3 术语和定义 下列术语和定义适用于本文件。 3.1 锁钮孔缝纫（buttonholing sewing） 形成锁钮孔线缝的缝纫。 3.2 锁钮孔缝纫机（buttonholing sewing machine） 完成锁钮孔缝纫的缝纫机。 3.3 锁钮孔缝纫机计算机控制器（computer controller for buttonholing sewing machine） 采用计算机系统控制工业用锁钮孔缝纫机的针杆、摆针、压脚、送料、剪线、夹线、切料等机构动作，通过不断输入数据实现缝纫过程自动控制的装置。该控制器由控制装置、检测装置、驱动装置和执行装置等组成。 3.4 切料（material trimming） 缝纫过程中对缝料进行切开或开孔的操作。 3.5 剪线（thread trimming） 在缝纫完成后或缝制过程中剪断缝线的操作，包括剪断面线和底线。 3.6 电气间隙（clearance） 两个导电部件之间，或导电部件与器具易触及表面之间的最短空间距离。 3.7 全极断开（all-pole disconnection） 通过一次动作同时断开所有电源导线的方式；对于单相设备为断开两根导线，对于三相设备为断开三根导线。
