【其他行业标准】 工业用缝纫机 直驱无轴承伺服电动机技术条件

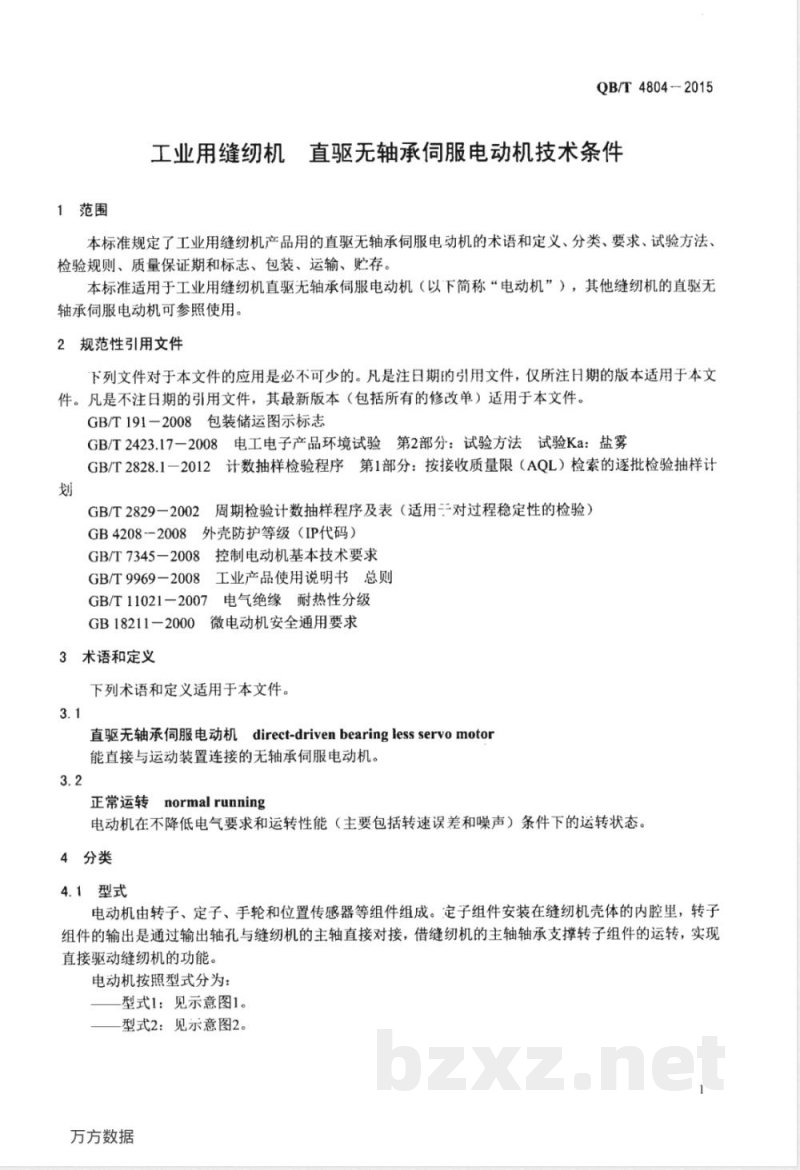

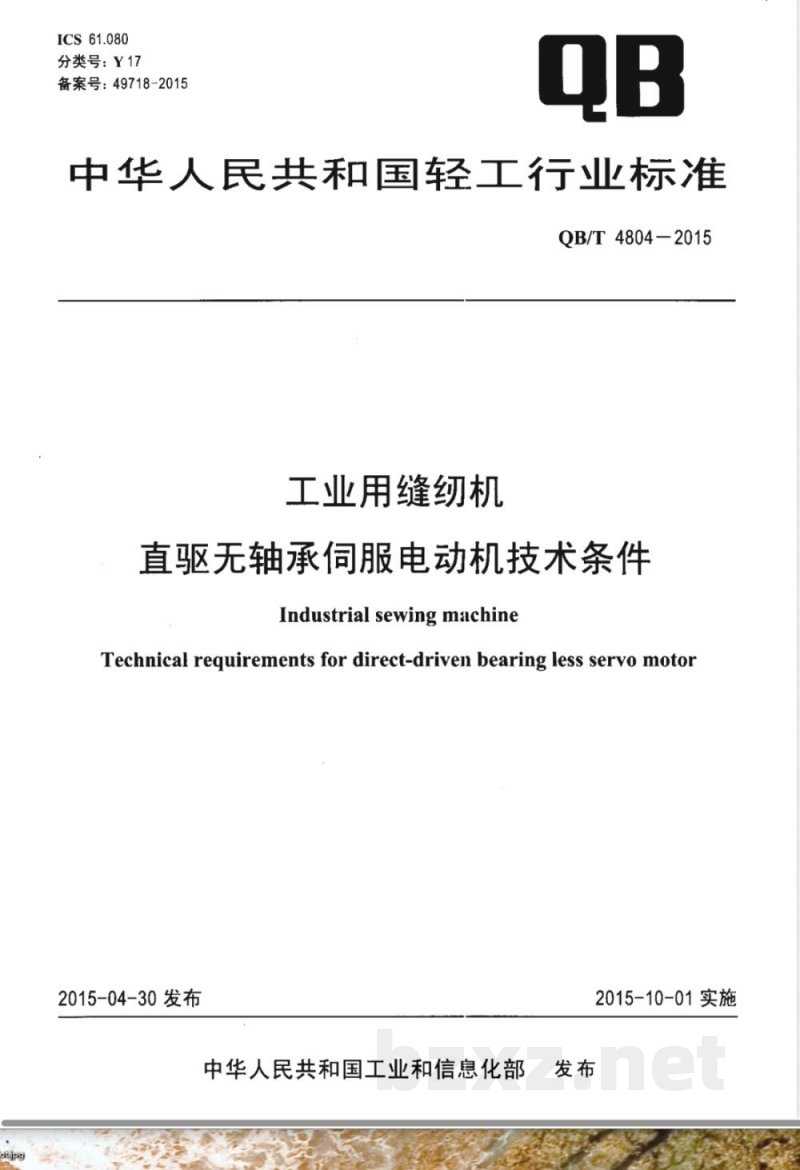

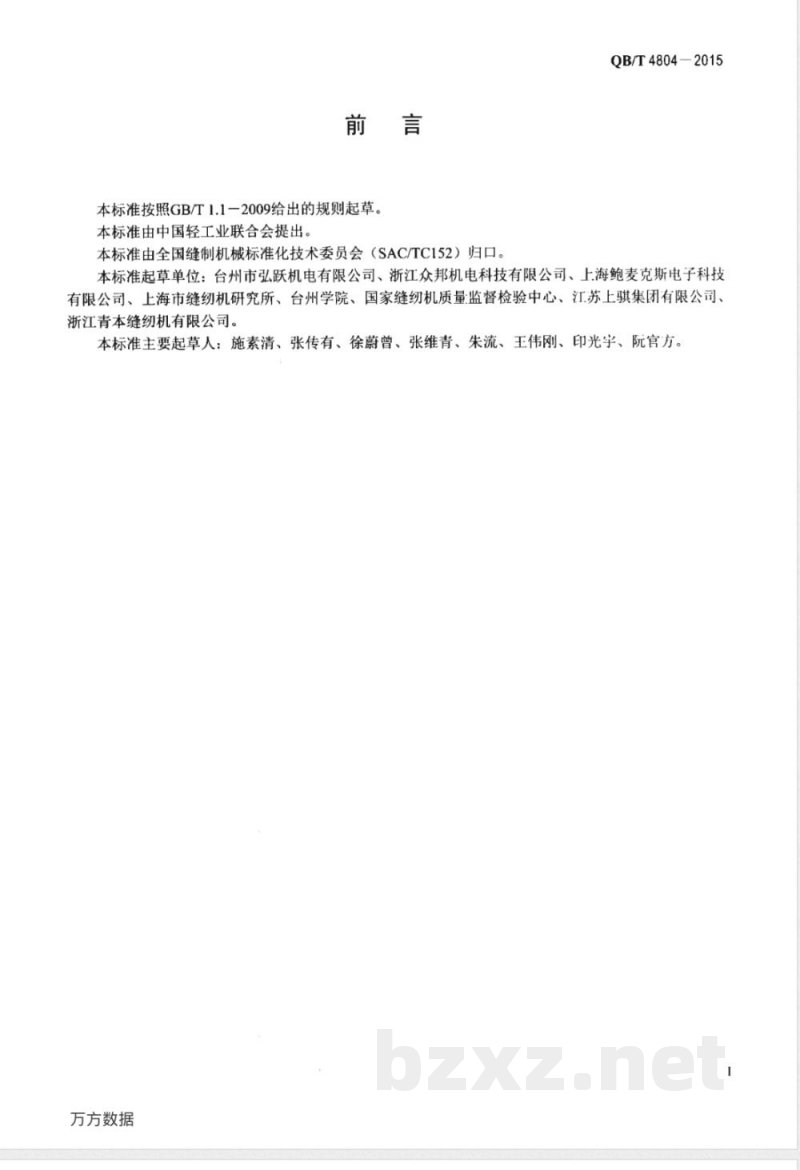

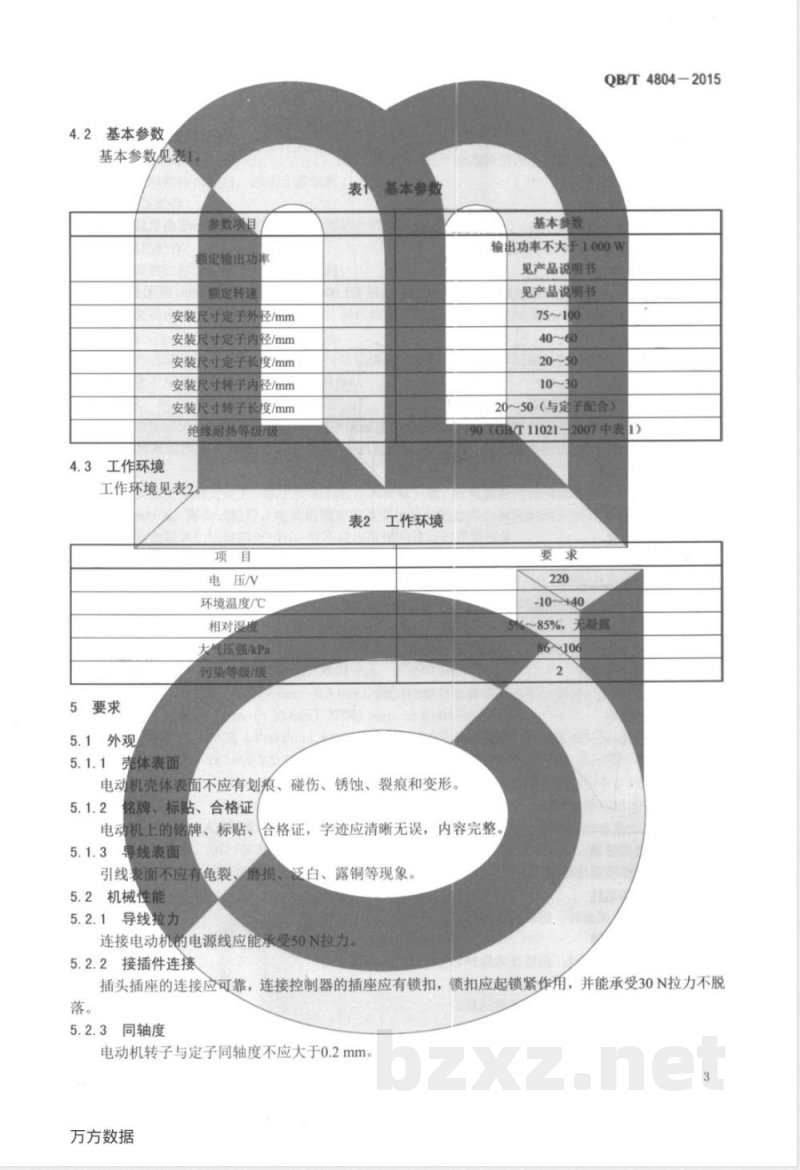

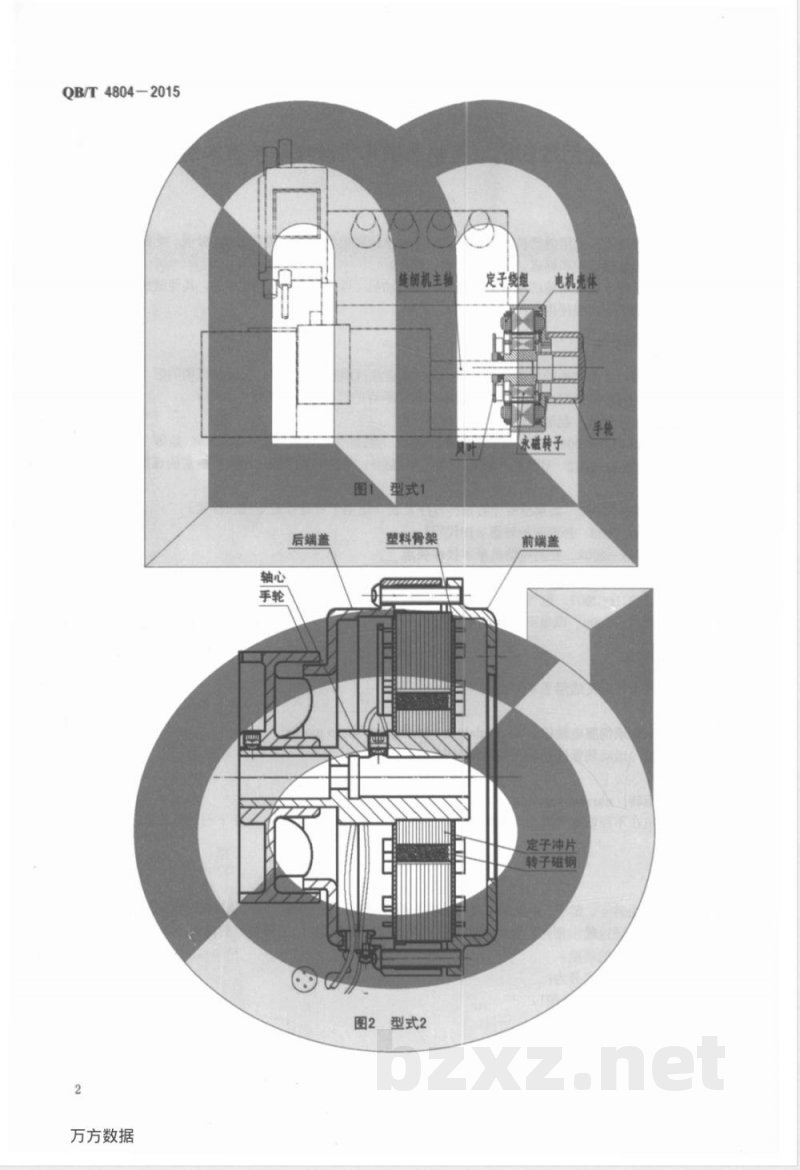

ICS 61.080 分类号：Y17 备案号：49718-2015 中华人民共和国轻工行业标准 QB/T 4804-2015 工业用缝纫机 直驱无轴承伺服电动机技术条件 Industrial sewing machine — Technical requirements for direct-driven bearingless servo motor 发布：2015-04-30 实施：2015-10-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国轻工业联合会提出，由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：台州市弘跃机电有限公司、浙江众邦机电科技有限公司、上海鲍麦克斯电子科技有限公司、上海市缝纫机研究所、台州学院、国家缝纫机质量监督检验中心、江苏上骐集团有限公司、浙江青本缝纫机有限公司。 本标准主要起草人：施素清、张传有、徐蔚曾、张维青、朱流、王伟刚、印光宇、阮官方。 1 范围 本标准规定了工业用缝纫机用直驱无轴承伺服电动机的术语和定义、分类、要求、试验方法、检验规则、质量保证期以及标志、包装、运输和贮存等内容。 本标准适用于工业用缝纫机直驱无轴承伺服电动机（以下简称“电动机”），其他缝纫机用同类电动机可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅所注日期的版本适用于本文件；凡不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191-2008 包装储运图示标志 GB/T 2423.17-2008 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表 GB 4208-2008 外壳防护等级（IP代码） GB/T 7345-2008 控制电动机基本技术要求 GB/T 9969-2008 工业产品使用说明书 总则 GB/T 11021-2007 电气绝缘耐热性分级 GB 18211-2000 微电动机安全通用要求 3 术语和定义 下列术语和定义适用于本文件。 3.1 直驱无轴承伺服电动机（direct-driven bearingless servo motor） 能直接与运动装置连接的无轴承伺服电动机。 3.2 正常运转（normal running） 电动机在不降低电气要求和运转性能（主要包括转速误差和噪声）的条件下运行的状态。 4 分类 4.1 型式 电动机由转子、定子、手轮和位置传感器等组成。定子组件安装在缝纫机壳体内腔，转子组件通过输出轴孔与缝纫机主轴直接对接，并依靠主轴轴承支撑运转，从而实现直接驱动缝纫机。 电动机按结构型式分为两类： 型式1：对应结构示意图1； 型式2：对应结构示意图2（包括定子绕组、电机壳体、永磁转子、前后端盖、定子冲片、转子磁钢及手轮等）。 4.2 基本参数 电动机基本参数包括：额定输出功率、额定转速、定子外径、定子内径、定子长度、转子内径、转子长度及绝缘耐热等级等。额定输出功率一般不大于1000W，其余参数按产品说明书规定执行。 4.3 工作环境 电动机工作环境条件如下： 电压：220V； 环境温度：-10℃～+40℃； 相对湿度：不大于85%，无凝露； 大气压强：86kPa～106kPa； 污染等级：2级。 5 要求 5.1 外观 5.1.1 壳体表面 电动机壳体表面应无划痕、碰伤、锈蚀、裂纹及变形。 5.1.2 铭牌、标贴、合格证 电动机上的铭牌、标贴和合格证应字迹清晰、内容完整、标识准确。 5.1.3 导线表面 引线表面不应有龟裂、损伤或露铜等缺陷。 5.2 机械性能 5.2.1 导线拉力 连接电动机的电源线应能承受不小于50N的拉力。 5.2.2 接插件连接 插头与插座连接应可靠，连接控制器的插座应具有锁扣结构，并能承受30N拉力而不脱落。 5.2.3 其他机械性能 应符合相关技术要求，确保电动机在使用过程中的可靠性与稳定性。
