【其他行业标准】 工业用刺绣机 噪声声压级试验方法

ICS61.080
分类号：Y17
备案号：53774-2016

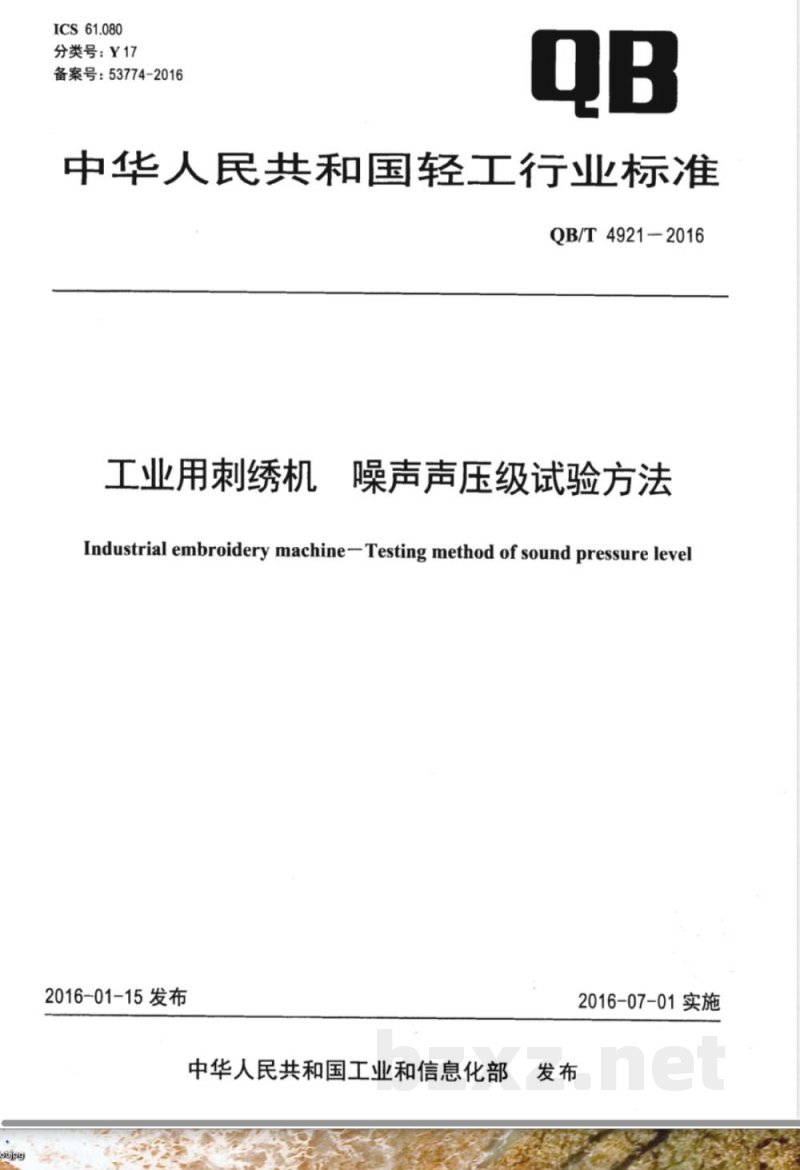

中华人民共和国轻工行业标
QB/T4921-2016
工业用刺绣机
噪声声压级试验方法
Industrial embroidery machine-- Testing method of sound pressure level2016-01-15发布
中华人民共和国工业和信息化部2016-07-01实施

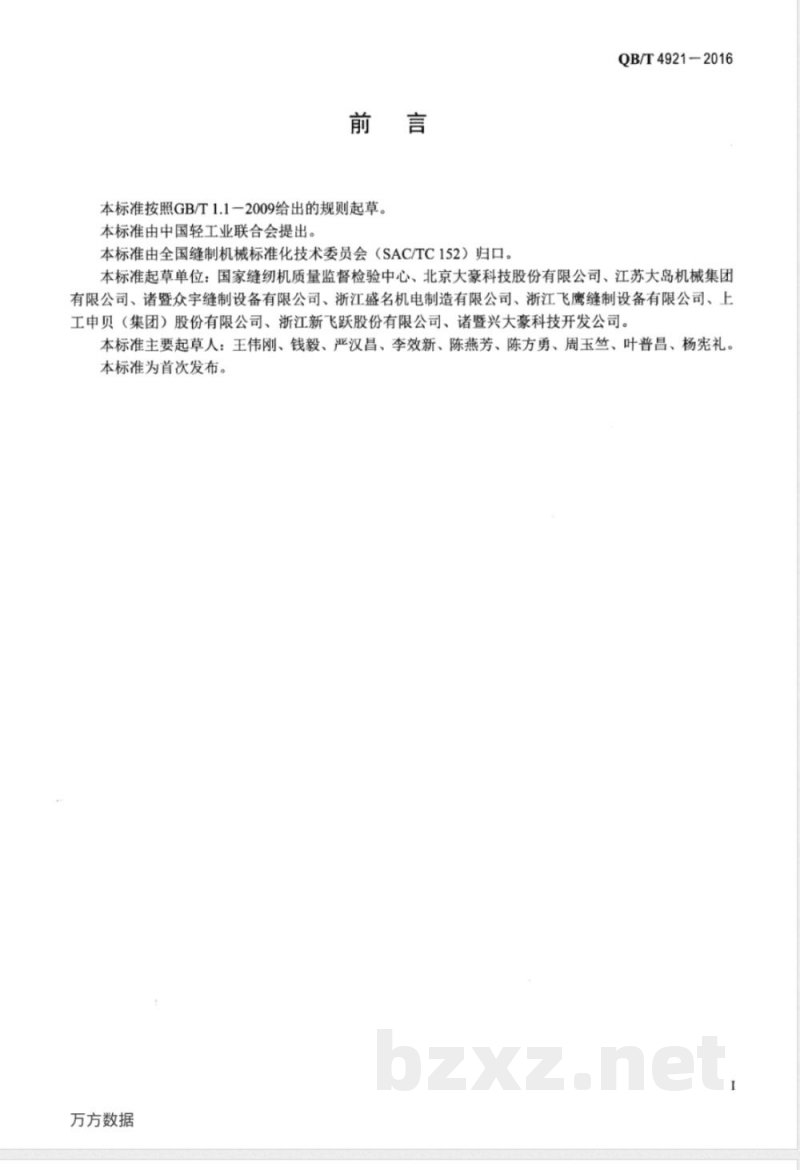

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。QB/T4921-2016
本标准起草单位：国家缝纫机质量监督检验中心、北京大豪科技股份有限公司、江苏大岛机械集团有限公司、诸暨众宇缝制设备有限公司、浙江盛名机电制造有限公司、浙江飞鹰缝制设备有限公司、上工申贝（集团）股份有限公司、浙江新飞跃股份有限公司、诸暨兴大豪科技开发公司。本标准主要起草人：王伟刚、钱毅、严汉昌、李效新、陈燕芳、陈方勇、周玉竺、叶普昌、杨宪礼。本标准为首次发布。
万方数据

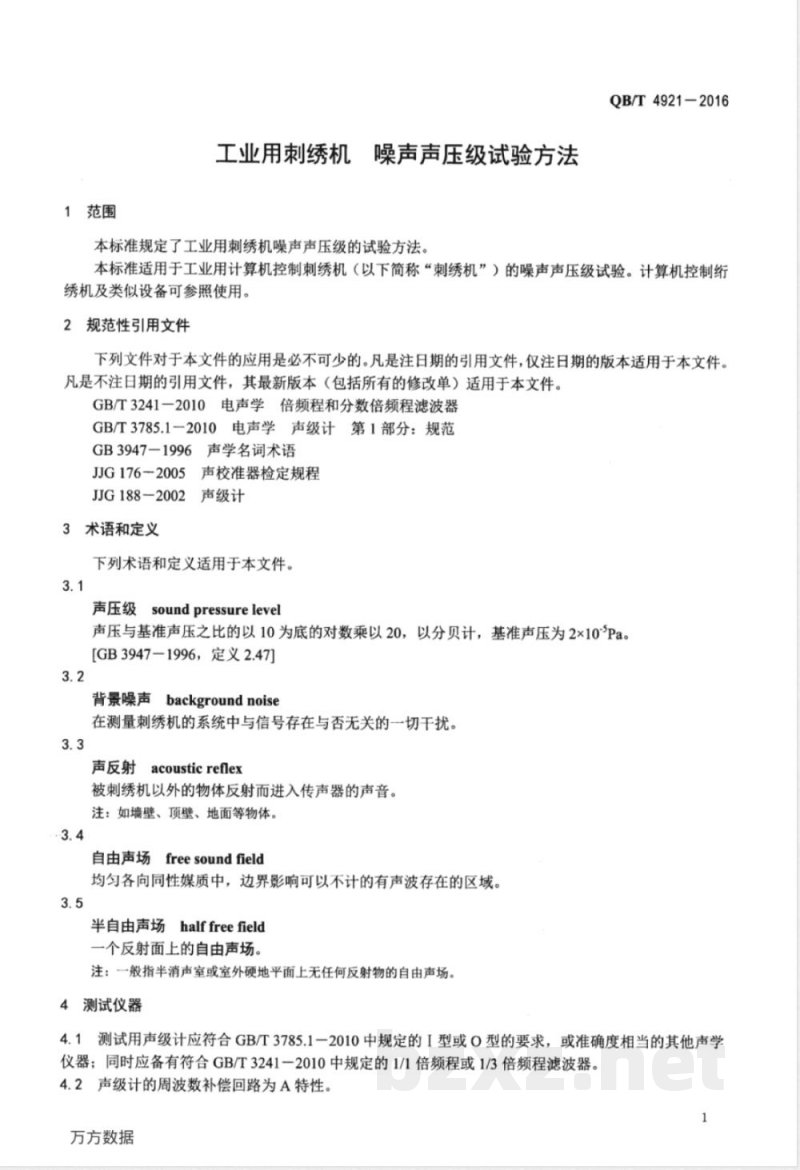

1范围
工业用刺绣机噪声声压级试验方法本标准规定了工业用刺绣机噪声声压级的试验方法。QB/T4921-2016
本标准适用于工业用计算机控制刺绣机（以下简称“刺绣机”）的噪声声压级试验。计算机控制绗绣机及类似设备可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3241一2010电声学倍频程和分数倍频程滤波器GB/T3785.1一2010电声学声级计第1部分：规范GB3947-1996声学名词术语
JJG1762005声校准器检定规程
JJG188-2002声级计
3术语和定义
下列术语和定义适用于本文件。3.1
声压级soundpressurelevel
声压与基准声压之比的以10为底的对数乘以20，以分贝计，基准声压为2×10Pa。[GB3947-1996，定义2.47]
背景噪声backgroundnoise
在测量刺绣机的系统中与信号存在与否无关的一切干扰。3.3
声反射acousticreflex
被刺绣机以外的物体反射而进入传声器的声音。注：如墙壁、顶壁、地面等物体。3.4
自由声场freesoundfield
均匀各向同性媒质中，边界影响可以不计的有声波存在的区域。3.5
半自由声场halffreefield
一个反射面上的自由声场
注：一般指半消声室或室外硬地平面上无任何反射物的自由声场4测试仪器
4.1测试用声级计应符合GB/T3785.1一2010中规定的I型或O型的要求，或准确度相当的其他声学仪器；同时应备有符合GB/T3241一2010中规定的1/1倍频程或1/3倍频程滤波器。4.2声级计的周波数补偿回路为A特性。万方数据
QB/T4921-2016

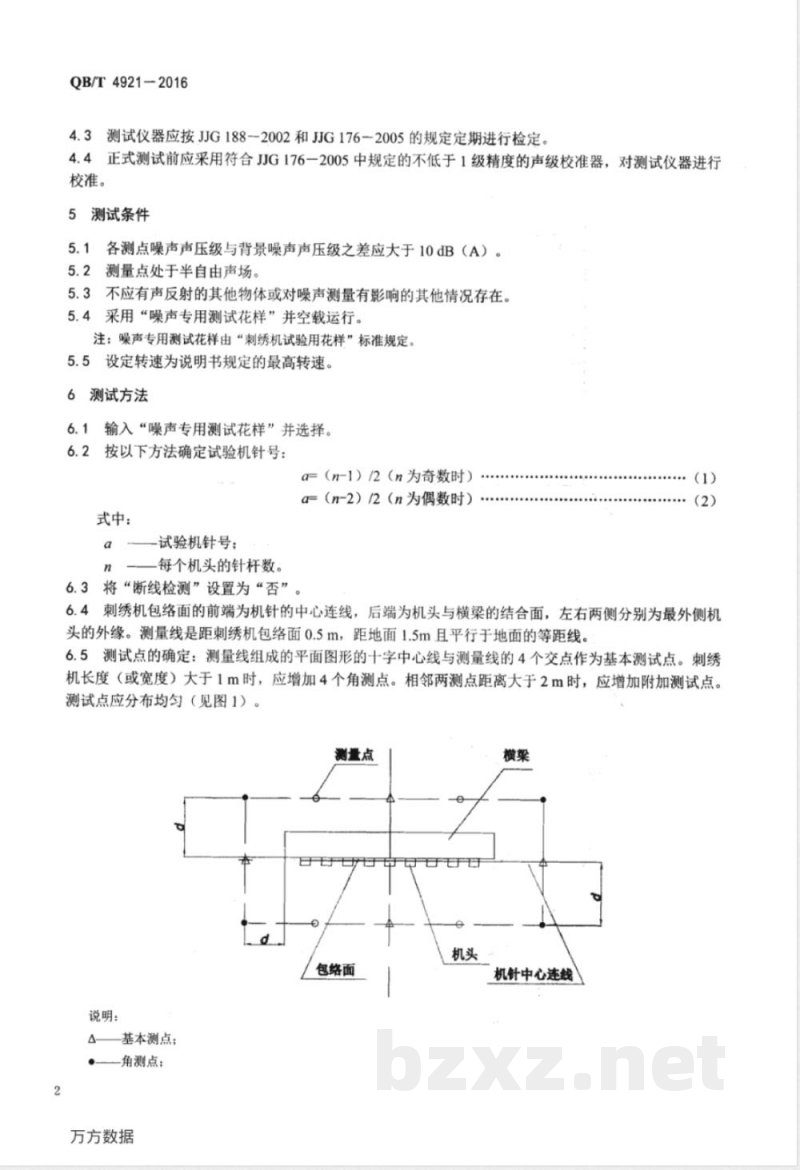

4.3测试仪器应按JJG188--2002和JJG176-2005的规定定期进行检定。4.4正式测试前应采用符合JG176-2005中规定的不低于1级精度的声级校准器，对测试仪器进行校准。
5测试条件
5.1各测点噪声声压级与背景噪声声压级之差应大于10dB（A）。5.2测量点处于半自由声场。
5.3不应有声反射的其他物体或对噪声测量有影响的其他情况存在。5.4采用“噪声专用测试花样”并空载运行。注：噪声专用测试花样由“刺绣机试验用花样”标准规定。5.5设定转速为说明书规定的最高转速。6测试方法
输入“噪声专用测试花样”并选择。6.1
按以下方法确定试验机针号：
a=（n-1）/2（n为奇数时）
a=（n-2）/2（n为偶数时）
式中：
试验机针号；
每个机头的针杆数。
6.3将“断线检测”设置为“否”(1)
6.4刺绣机包络面的前端为机针的中心连线，后端为机头与横梁的结合面，左右两侧分别为最外侧机头的外缘。测量线是距刺绣机包络面0.5m，距地面1.5m且平行于地面的等距线。6.5测试点的确定：测量线组成的平面图形的十字中心线与测量线的4个交点作为基本测试点。刺绣机长度（或宽度）大于1m时，应增加4个角测点。相邻两测点距离大于2m时，应增加附加测试点。测试点应分布均匀（见图1）。
测量点
包络面
说明：
A基本测点；
角测点；
万方数据
机针中心连线
0-—附加测点；
d-测量距离，d-0.5m。

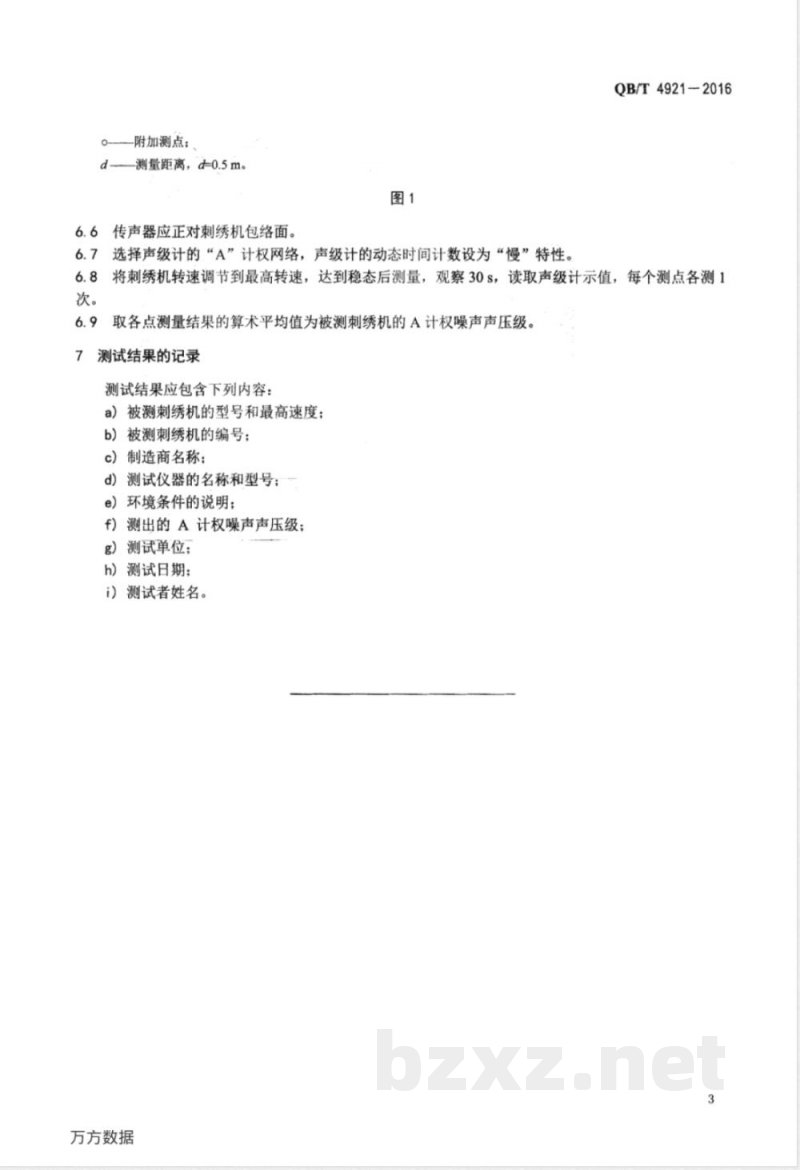

5传声器应正对刺绣机包络面。
6.7选择声级计的“A”计权网络，声级计的动态时间计数设为“慢”特性，QB/T4921-2016
3将刺绣机转速调节到最高转速，达到稳态后测量，观察30s，读取声级计示值，每个测点各测16.8
取各点测量结果的算术平均值为被测刺绣机的A计权噪声声压级。6.9
测试结果的记录
测试结果应包含下列内容：
a）被测刺绣机的型号和最高速度：b）被测刺绣机的编号：
c）制造商名称：
d）测试仪器的名称和型号：
e）环境条件的说明；
f）测出的A计权噪声声压级；
g）测试单位；
h）测试日期；
i）测试者姓名。
万方数据
万方数据
BZ1700646
中华人民共和国
轻工行业标准
工业用刺绣机噪声声压级试验方法QB/T4921-2016
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:club@chlip.com.cn
QB/T4921-2016-工业用刺绣机噪声声压级实验方法
1550194721www.bzxz.net
RM8:16.00
经工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有
侵权必究
书号：155019-4721
印数：1-200册
定价：16.00元
