【其他行业标准】 工业用缝纫机 自动门襟钉钮扣缝纫单元

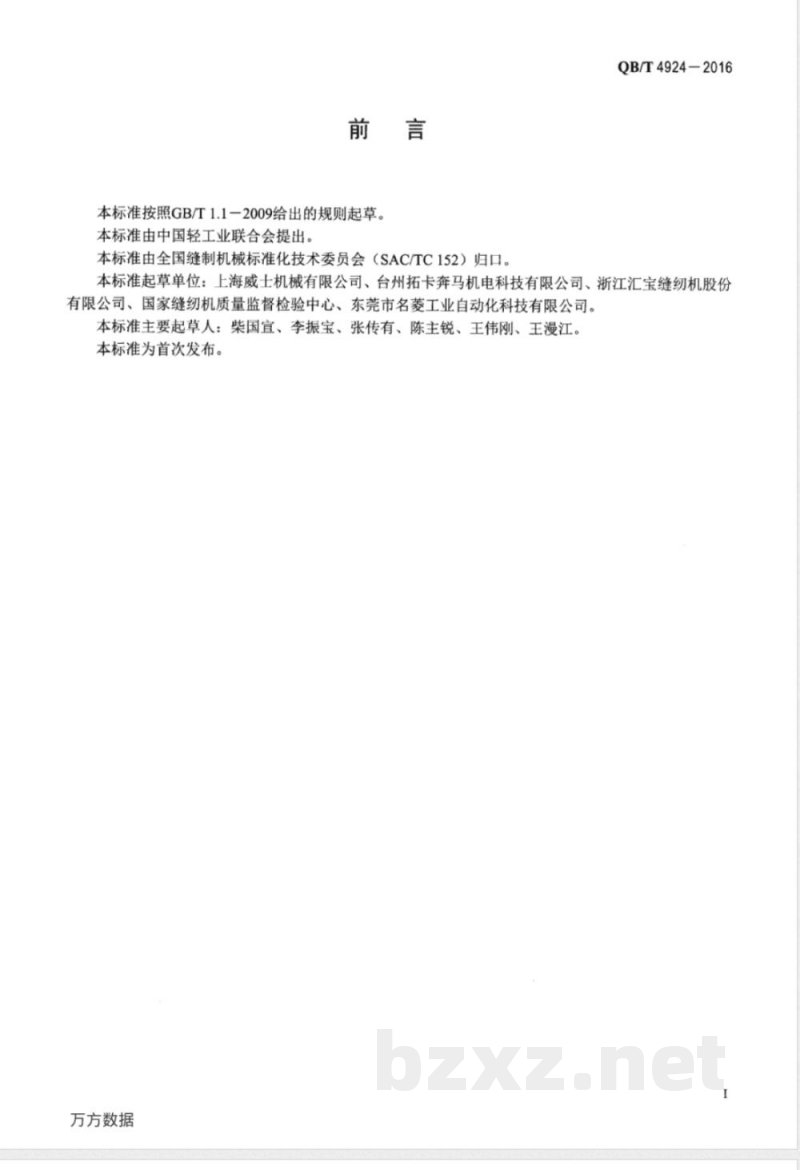

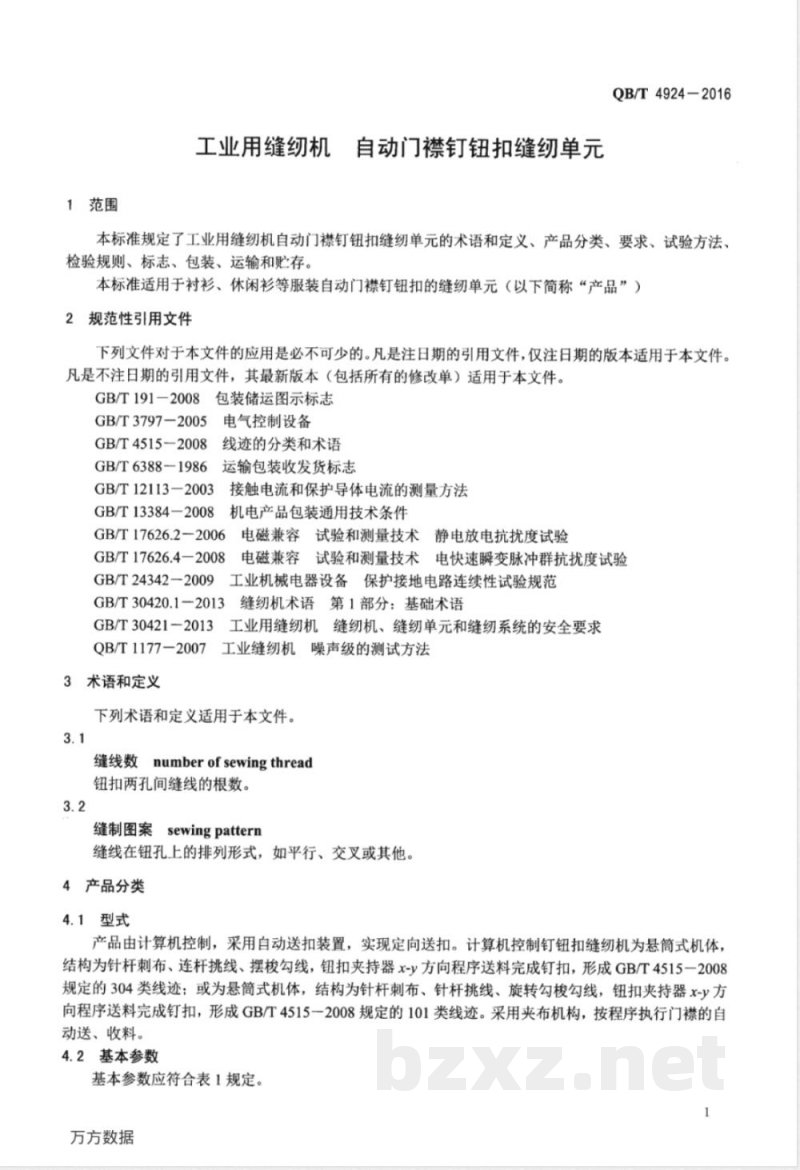

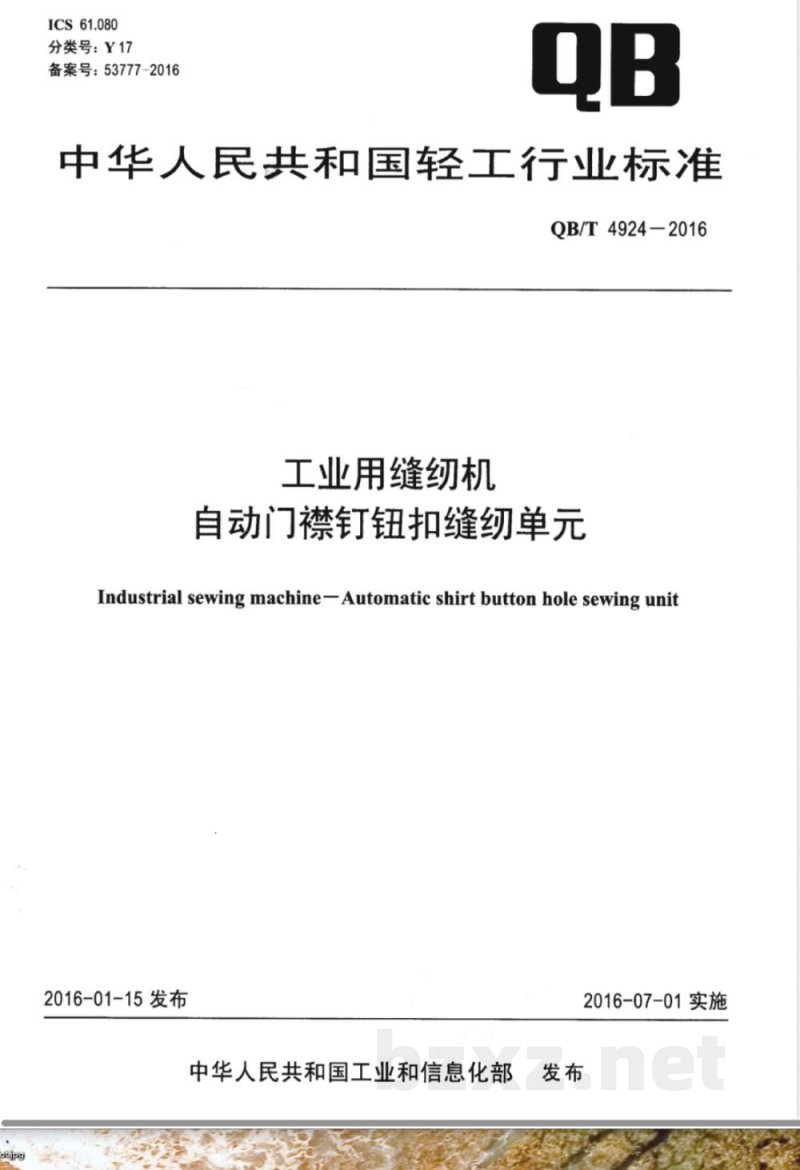

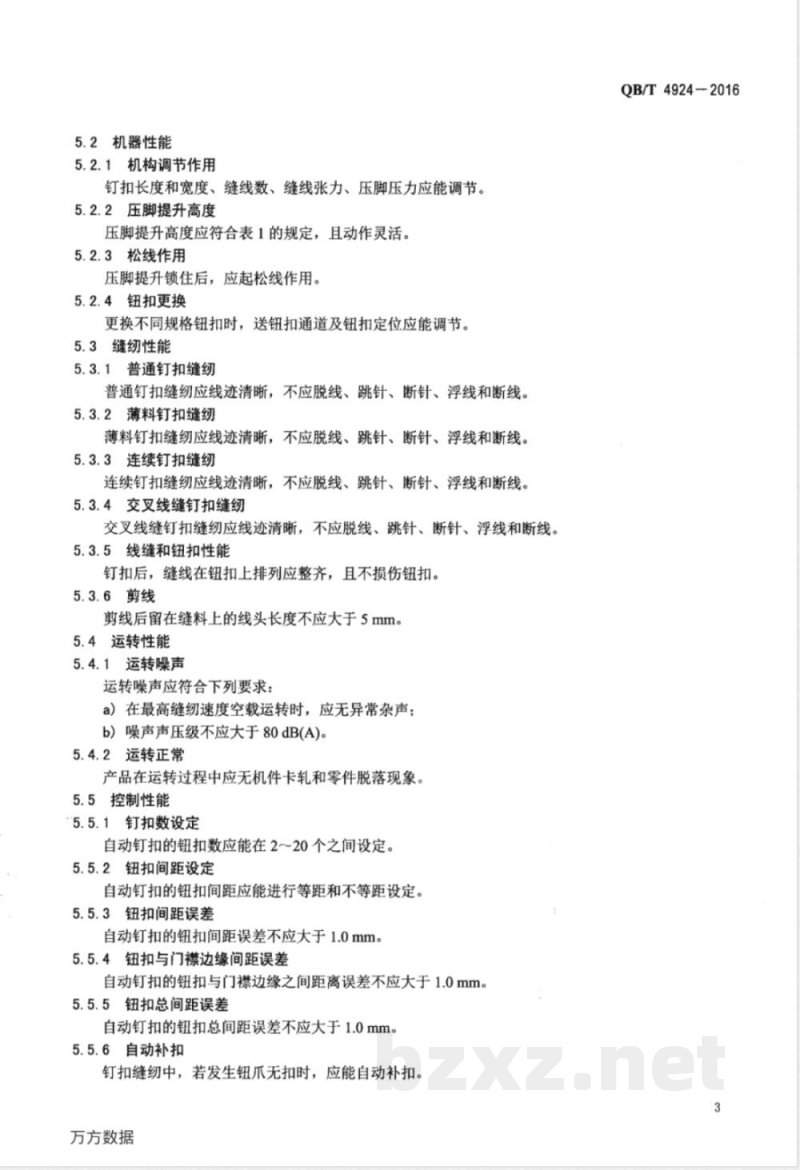

ICS 61.080 分类号：Y17 备案号：53777-2016 QB 中华人民共和国轻工行业标准 QB/T 4924-2016 工业用缝纫机 自动门襟钉钮扣缝纫单元 Industrial sewing machine—Automatic shirt button sewing unit 2016-01-15 发布 2016-07-01 实施 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国轻工业联合会提出，由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：上海威士机械有限公司、台州拓卡奔马机电科技有限公司、浙江汇宝缝纫机股份有限公司、国家缝纫机质量监督检验中心、东莞市名菱工业自动化科技有限公司。 本标准主要起草人：柴国宣、李振宝、张传有、陈主锐、王伟刚、王漫江。 本标准为首次发布。 1 范围 本标准规定了工业用缝纫机自动门襟钉钮扣缝纫单元的术语和定义、产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于衬衫、休闲衫等服装自动门襟钉钮扣的缝纫单元（以下简称“产品”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注明日期的引用文件，仅适用于该版本；未注明日期的引用文件，其最新版本（包括修改单）适用于本文件。 GB/T 191-2008 包装储运图示标志 GB/T 3797-2005 工业用电气控制设备 GB/T 4515-2008 线迹的分类和术语 GB/T 6388-1986 运输包装收发货标志 GB/T 12113-2003 接触电流和保护导体电流的测量方法 GB/T 13384-2008 机电产品包装通用技术条件 GB/T 17626.2-2006 电磁兼容试验 静电放电抗扰度试验 GB/T 17626.4-2008 电磁兼容试验 电快速瞬变脉冲群抗扰度试验 GB/T 24342-2009 工业机械电气设备保护接地电路连续性试验规范 GB/T 30420.1-2013 缝纫机术语 第1部分：基础术语 GB/T 30421-2013 工业用缝纫机安全要求 QB/T 1177-2007 工业缝纫机噪声级测试方法 3 术语和定义 3.1 缝线数（number of sewing thread） 指钮扣两孔间缝线的根数。 3.2 缝制图案（sewing pattern） 指缝线在钮扣上的排列形式，如平行、交叉或其他形式。 4 产品分类 4.1 型式 产品采用计算机控制，配备自动送扣装置，实现定向送扣。设备通常为悬筒式机体结构，采用针杆刺布、连杆或针杆挑线、摆梭或旋转勾梭勾线机构，通过钮扣夹持器在X-Y方向程序送料完成钉扣，形成 GB/T 4515-2008 规定的304类或101类线迹。 设备配有夹布机构，可按程序自动完成门襟的送料与收料。 4.2 基本参数 主要技术参数如下： — 最高缝纫速度：约2700针/分钟； — 最大压脚提升高度：13 mm； — 采用机针：DP×17； — 采用缝线：11.8 tex×37.4 tex×3（约50s/3～80s/3棉线或涤纶线）； — 适用钮扣：标准圆形平钮扣（二眼、四眼，可选三眼、五眼）； — 钮扣直径：9 mm～20 mm； — 钮扣厚度：1.8 mm～4 mm； — 门襟钮扣间距：可调（总长不超过650 mm）； — 钮扣与门襟边缘间距：9 mm～21 mm； — 最大门襟输送距离：650 mm； — 门襟宽度：220 mm～420 mm； — 门襟长度：400 mm～750 mm； — 门襟上端间隔：约50 mm； — 标准钮扣线迹形状：多种可选； — 钉扣程序存储数量：约50个； — 钉钮扣数量设定范围：2～20个； — 额定电压：三相380 V或单相220 V； — 电源频率：50 Hz； — 工作气压：约0.5 MPa。 工作环境要求： — 温度：5℃～40℃； — 相对湿度：30%～85%（25℃无凝露）； — 污染等级应符合 GB/T 3797-2005 的相关规定。 5 要求 5.1 外观质量和结构 5.1.1 产品表面应平整、色泽均匀，不得有锈斑、污渍等缺陷。
