【其他行业标准】 钟针配合尺寸系列

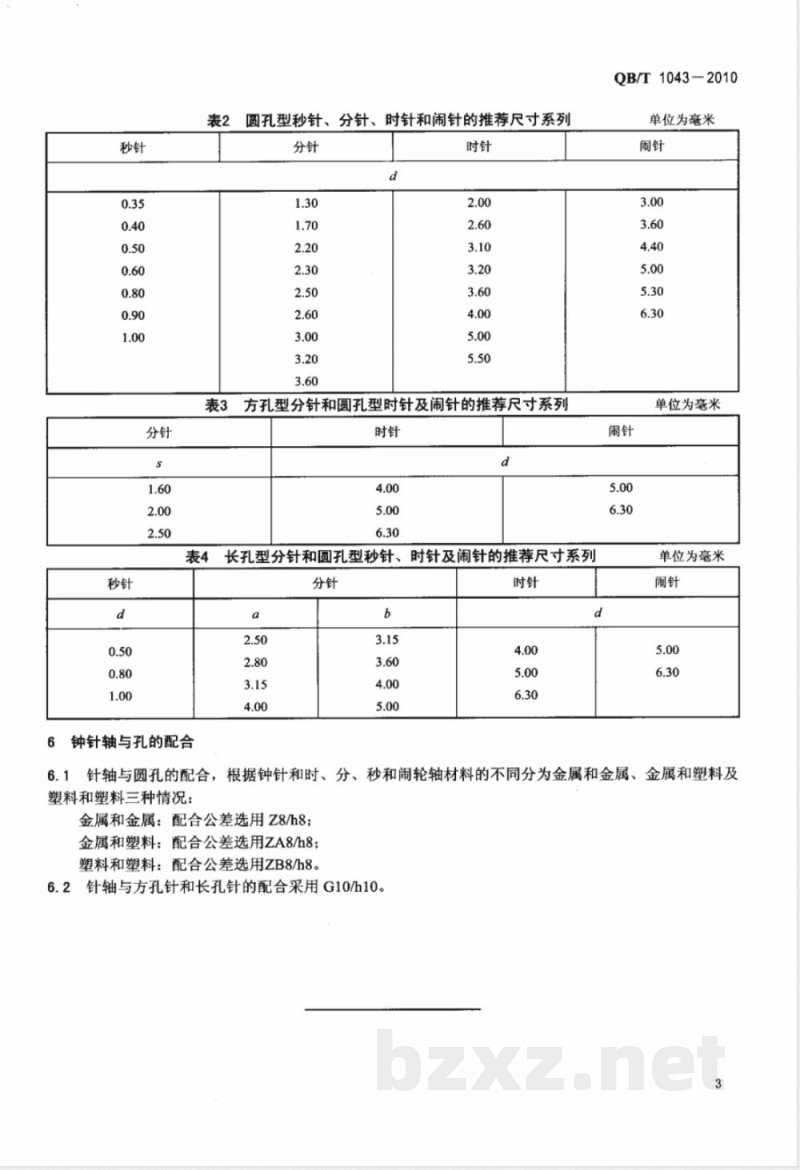

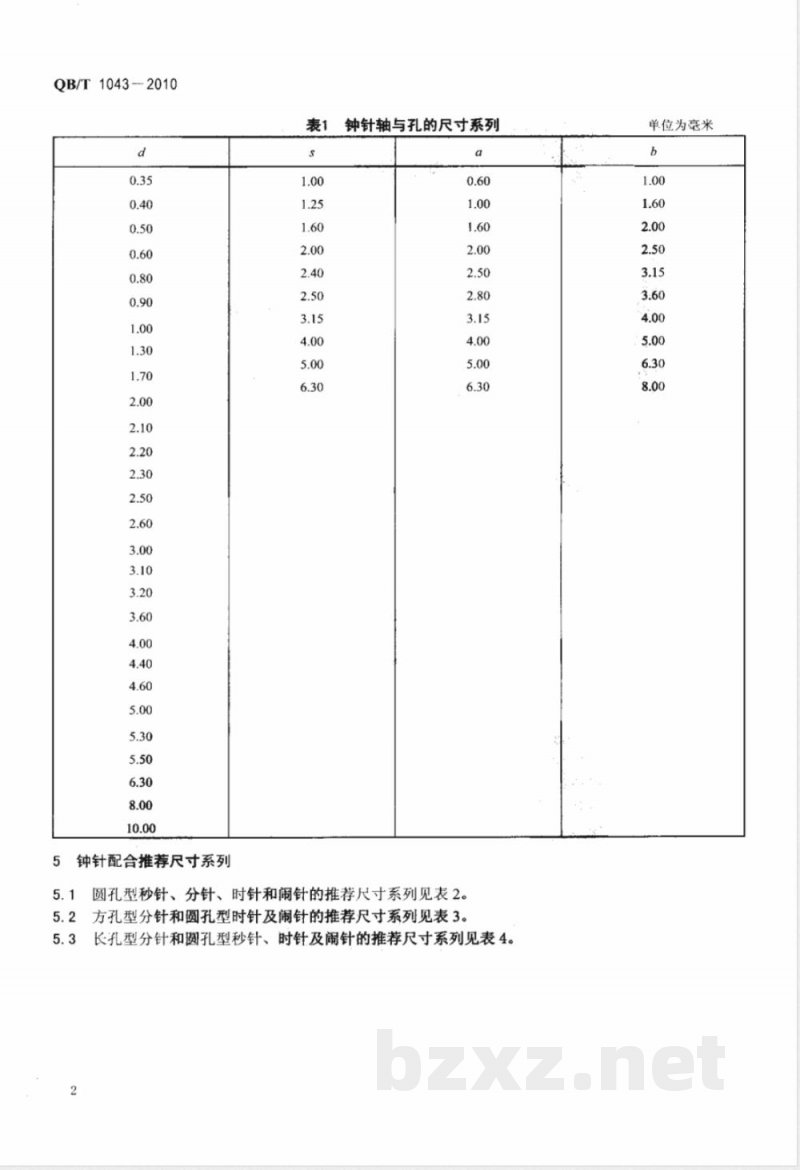

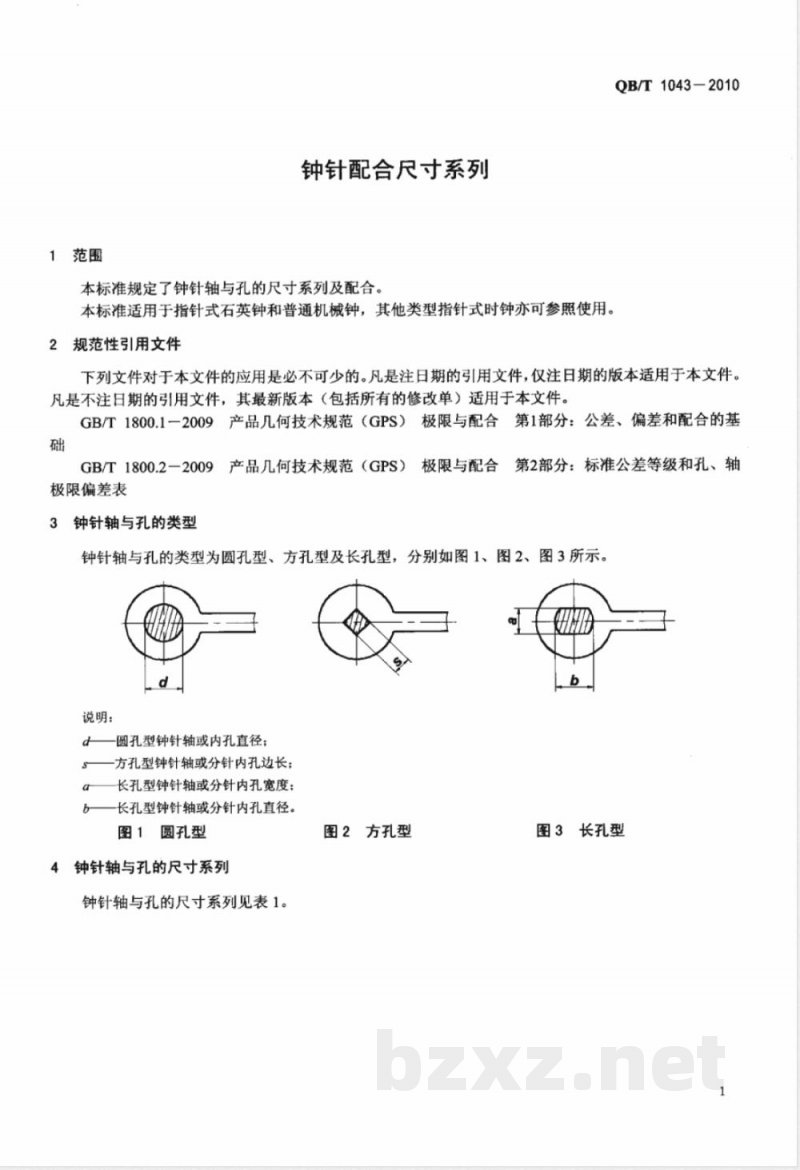

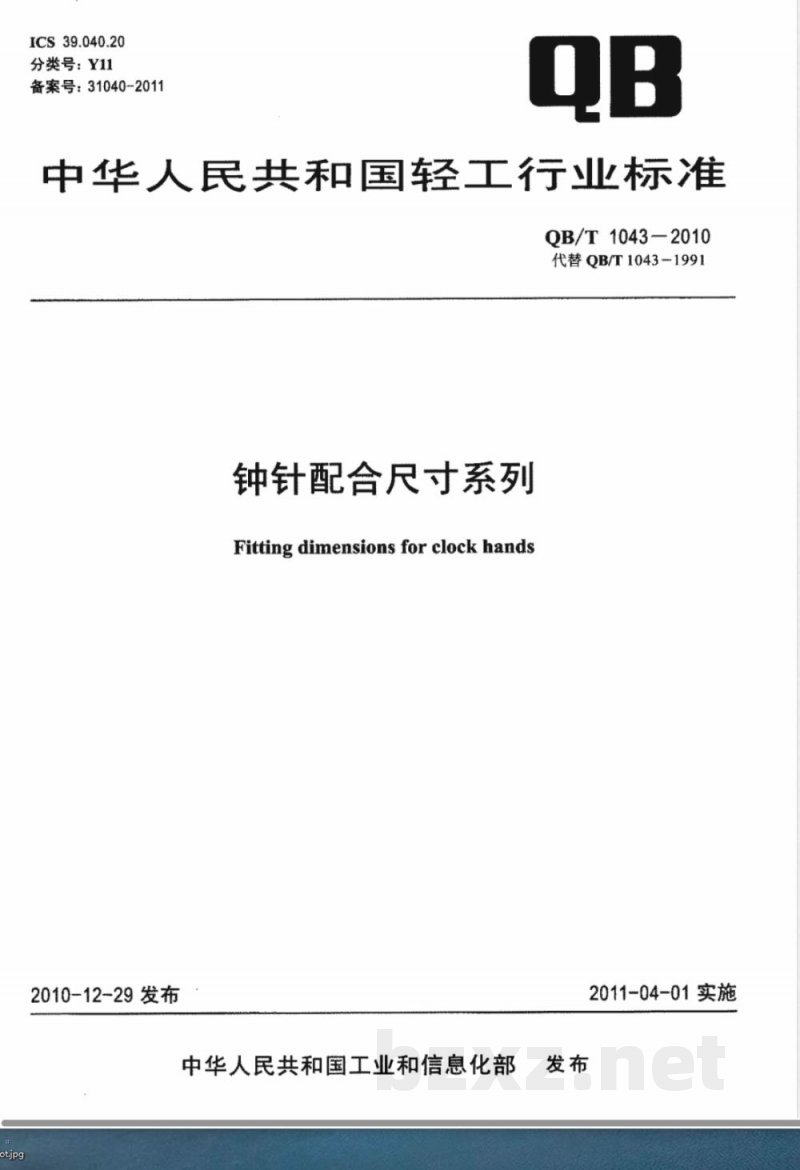

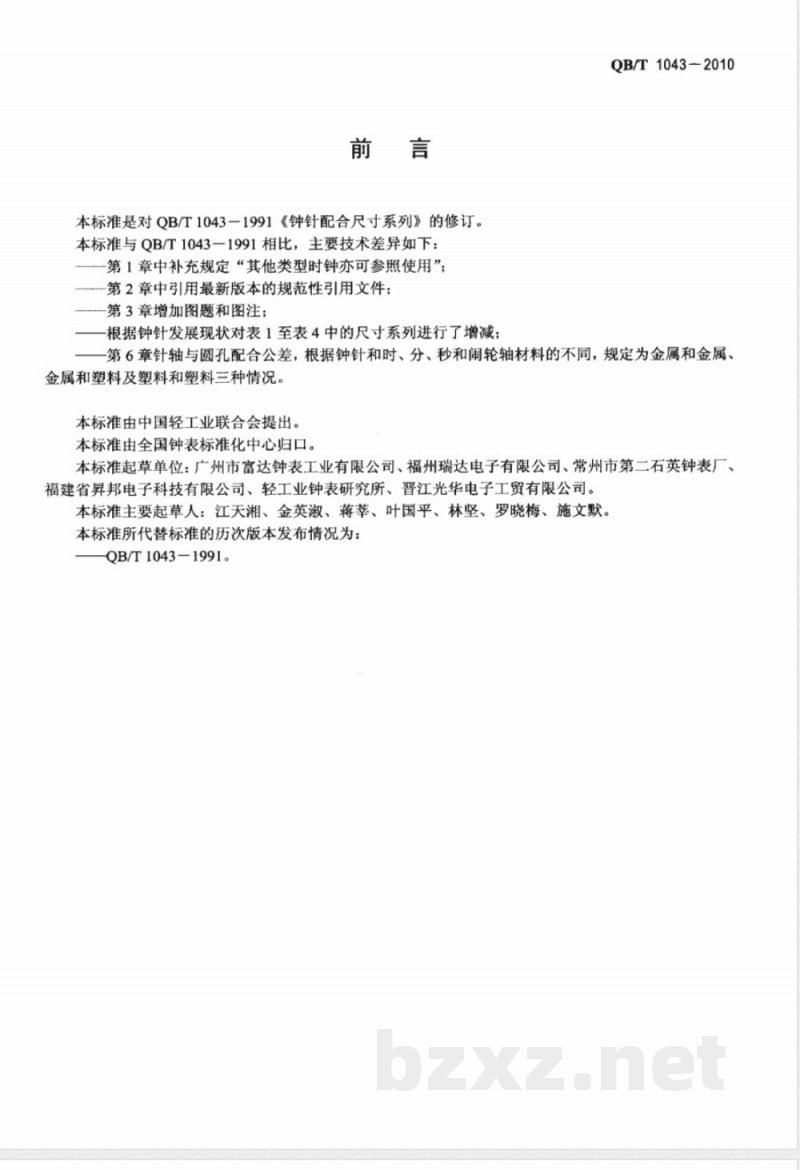

ICS39.040.20 分类号：Y11 备案号：31040-2011 中华人民共和国轻工行业标准 QB/T1043-2010（代替QB/T1043-1991） 钟针配合尺寸系列（Fitting dimensions for clock hands） 发布：2010-12-29 实施：2011-04-01 发布单位：中华人民共和国工业和信息化部 前言 本标准是对QB/T1043-1991《钟针配合尺寸系列》的修订。与原标准相比，主要技术变化如下： 1. 在第1章中补充规定“其他类型时钟亦可参照使用”； 2. 第2章引用最新版本的规范性引用文件； 3. 第3章增加图题和图注； 4. 根据钟针发展现状，对表1至表4中的尺寸系列进行了调整； 5. 在第6章中，根据钟针及其配合轴材料的不同，将针轴与圆孔的配合公差分为金属与金属、金属与塑料、塑料与塑料三种情况。 本标准由中国轻工业联合会提出，由全国钟表标准化中心归口。 主要起草单位：广州市富达钟表工业有限公司、福州瑞达电子有限公司、常州市第二石英钟表厂、福建省昇邦电子科技有限公司、轻工业钟表研究所、晋江光华电子工贸有限公司。 主要起草人：江天湘、金英淑、蒋莘、叶国平、林坚、罗晓梅、施文默。 本标准代替的历史版本为QB/T1043-1991。 1 范围 本标准规定了钟针轴与孔的尺寸系列及其配合要求。 本标准适用于指针式石英钟和普通机械钟，其他类型指针式时钟亦可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅该版本适用于本文件；凡未注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 1800.1-2009 产品几何技术规范（GPS） 极限与配合 第1部分：公差、偏差和配合的基础 GB/T 1800.2-2009 产品几何技术规范（GPS） 极限与配合 第2部分：标准公差等级和孔、轴极限偏差表 3 钟针轴与孔的类型 钟针轴与孔分为三种类型： 1）圆孔型； 2）方孔型； 3）长孔型。 说明： d——圆孔型钟针轴或内孔直径； 方孔型为分针内孔边长； 长孔型中，a为内孔宽度，b为内孔长度或直径。 4 钟针轴与孔的尺寸系列 钟针轴与孔的尺寸系列（单位：毫米）包括： 0.35、0.40、0.50、0.60、0.80、0.90、1.00、1.30、1.70、2.00、2.10、2.20、2.30、2.50、2.60、3.00、3.10、3.20、3.60、4.00、4.40、4.60、5.00、5.30、5.50、6.30、8.00、10.00。 5 钟针配合推荐尺寸系列 5.1 圆孔型秒针、分针、时针和闹针的推荐尺寸系列： - 秒针：0.35、0.40、0.50、0.60、0.80、0.90、1.00 - 分针：1.30、1.70、2.20、2.30、2.50、2.60、3.00、3.20、3.60 - 时针：2.00、2.60、3.10、3.20、3.60、4.00、5.00、5.50 5.2 方孔型分针和圆孔型时针及闹针的推荐尺寸系列： - 分针（方孔型）：1.00、1.25、1.60、2.00、2.40、2.50、3.15、4.00、5.00、6.30 - 时针及闹针（圆孔型）：4.00、5.00、6.30 5.3 长孔型分针和圆孔型秒针、时针及闹针的推荐尺寸系列： - 分针（长孔型）：a尺寸为2.50、2.80、3.15、4.00 - 对应b尺寸为3.15、3.60、4.00、5.00 - 时针（圆孔型）：4.00、5.00、6.30 6 钟针轴与孔的配合 钟针轴与孔的配合应根据材料类型确定，包括金属与金属、金属与塑料以及塑料与塑料三种配合形式。具体公差应符合相关标准要求。 附加尺寸（单位：毫米）： 闹针尺寸包括3.00、3.60、4.40、5.00、5.30、6.30。
