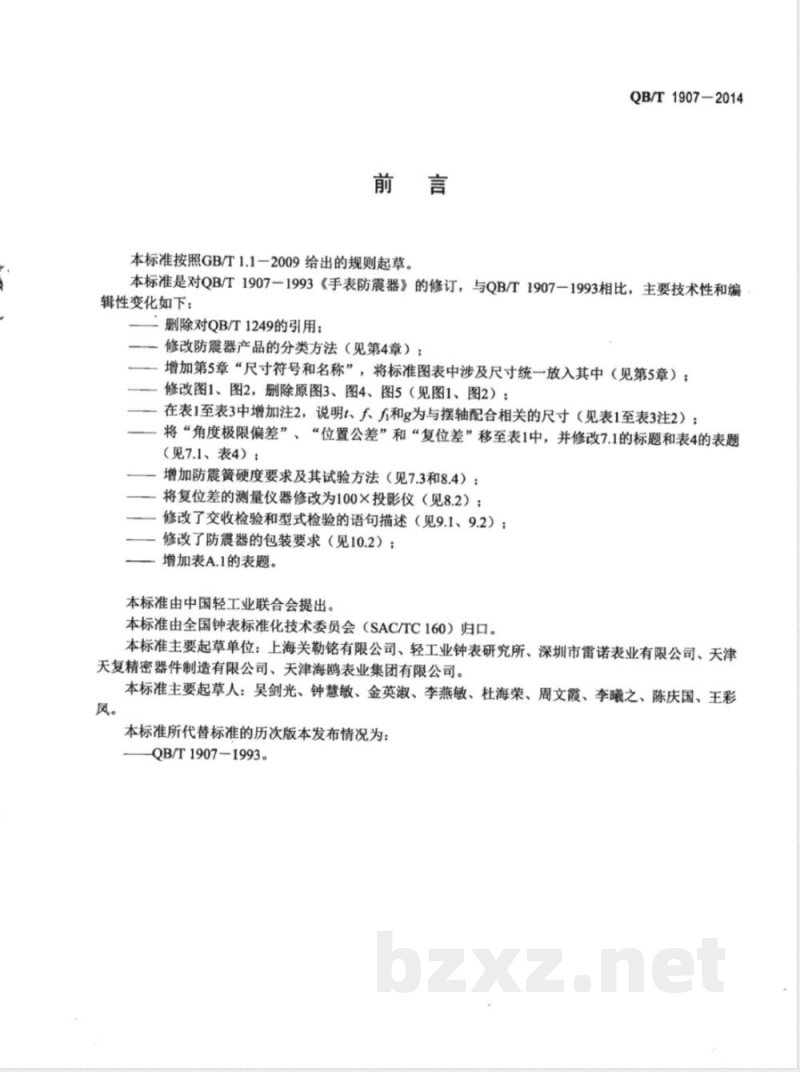

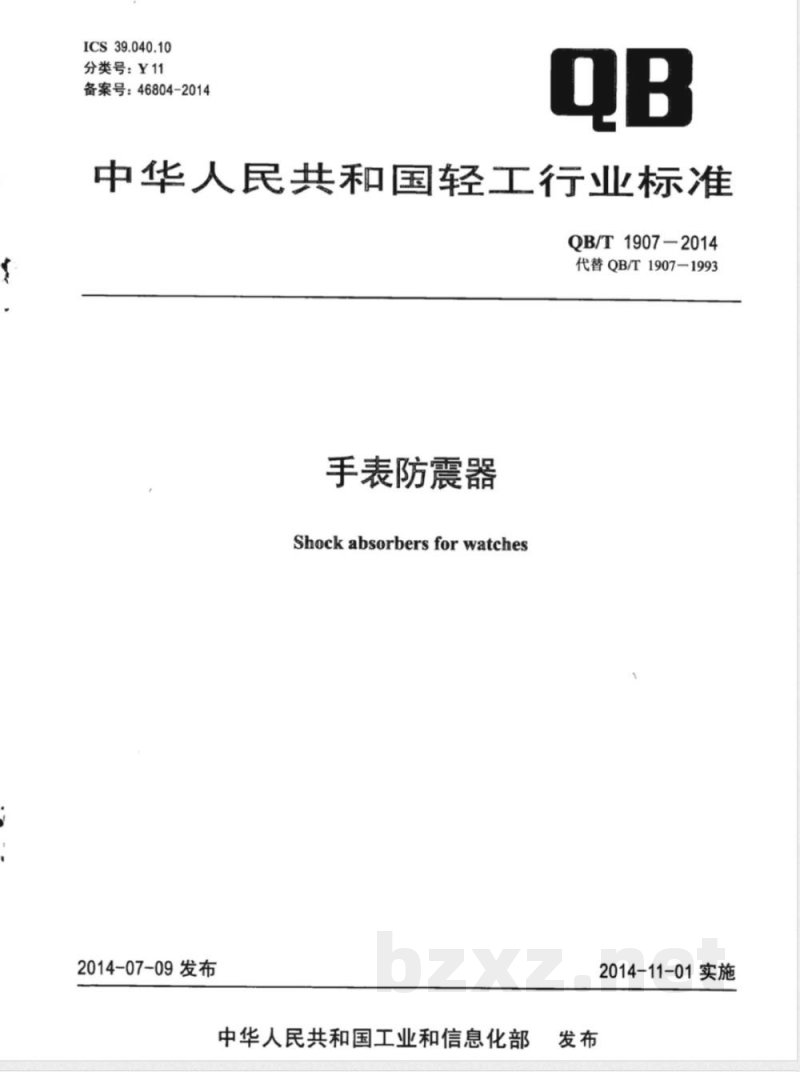

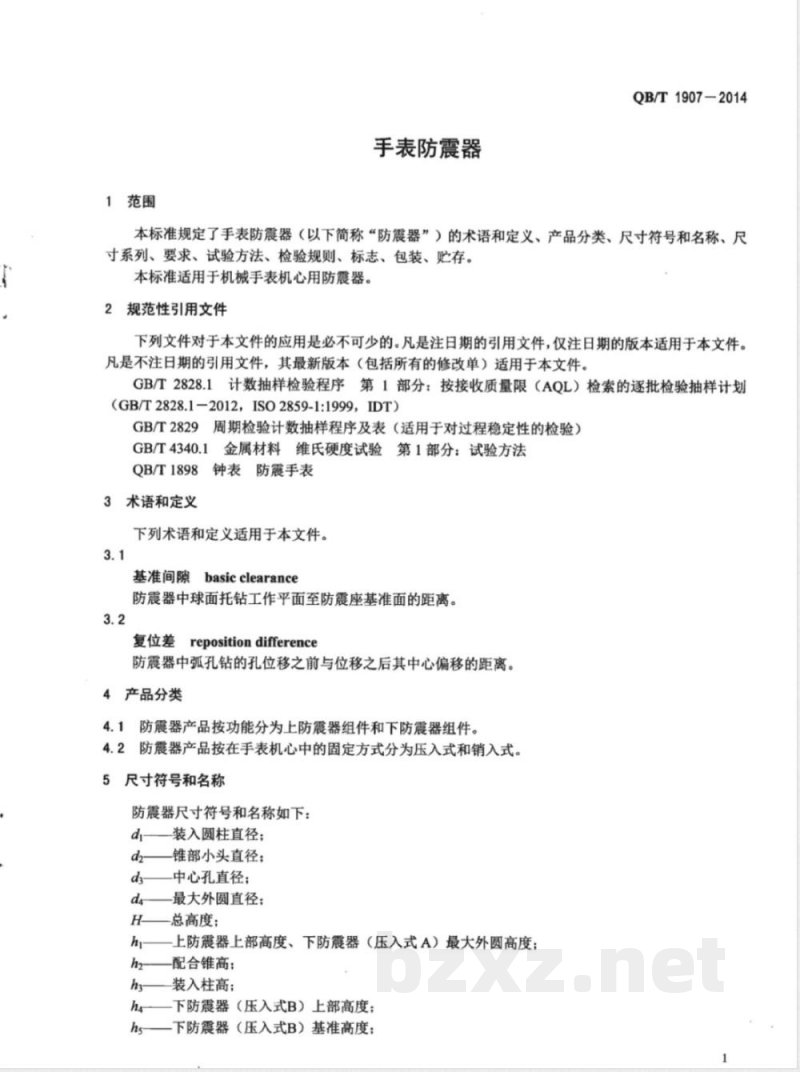

ICS 39.040.10 分类号：Y11 备案号：46804-2014 QB 中华人民共和国轻工行业标准 QB/T 1907-2014 代替 QB/T 1907-1993 手表防震器 Shock absorbers for watches 2014-07-09发布 中华人民共和国工业和信息化部 2014-11-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准是对QB/T 1907—1993《手表防震器》的修订，与1993版相比主要技术性和编辑性变化如下： ——删除对QB/T 1249的引用； ——修改防震器产品分类方法； ——增加第5章“尺寸符号和名称”，统一标准图表中尺寸表达； ——修改图1、图2，删除原图3、图4、图5； ——在表1至表3中增加注释，说明t、f和g为与摆轴配合相关尺寸； ——将“角度极限偏差”“位置公差”和“复位差”移至表1，并修改相关条款与表题； ——增加防震簧硬度要求及试验方法； ——将复位差测量仪器改为100×投影仪； ——修改交收检验和型式检验表述； ——修改防震器包装要求； ——增加表A.1表题。 本标准由中国轻工业联合会提出，全国钟表标准化技术委员会（SAC/TC160）归口。 主要起草单位：上海关勒铭有限公司、轻工业钟表研究所、深圳市雷诺表业有限公司、天津天复精密器件制造有限公司、天津海鸥表业集团有限公司等。 主要起草人：吴剑光、钟慧敏、金英淑、李燕敏、杜海荣、周文霞、李曦之、陈庆国、王彩风。 1 范围 本标准规定了手表防震器（以下简称“防震器”）的术语和定义、产品分类、尺寸符号和名称、尺寸系列、要求、试验方法、检验规则、标志、包装及贮存。 本标准适用于机械手表机心用防震器。 2 规范性引用文件 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表 GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 QB/T 1898 钟表防震手表 3 术语和定义 3.1 基准间隙 basic clearance 防震器中球面托钻工作平面至防震座基准面的距离。 3.2 复位差 reposition difference 防震器中弧孔钻孔位移前后其中心偏移的距离。 4 产品分类 4.1 防震器产品按功能分为上防震器组件和下防震器组件。 4.2 防震器产品按在手表机心中的固定方式分为压入式和销入式。 5 尺寸符号和名称 防震器尺寸符号和名称如下： - d1：装入圆柱直径 - d2：锥部小头直径 - d3：中心孔直径 - d4：最大外圆直径 - H：总高度 - h1：上防震器上部高度 / 下防震器（压入式A）最大外圆高度 - h2：配合锥高 - h3：装入柱高 - h4：下防震器（压入式B）上部高度 - h5：下防震器（压入式B）基准高度 - P：基准间隙 - a：配合锥率角 注：A为基准面。 6 尺寸系列 6.1 上防震器组件尺寸明细见图1、图2。 6.2 尺寸系列见表1。 表1 上防震器组件尺寸（单位：毫米） （内容为尺寸数据表，包含d、d2、h1、h2等参数及对应规格系列） 注1：括号内尺寸为参考尺寸。 注2：t、f和g为与摆轴配合相关的尺寸参数。
