【其他行业标准】 电动自行车用调速转把、断电闸把通用技术条件

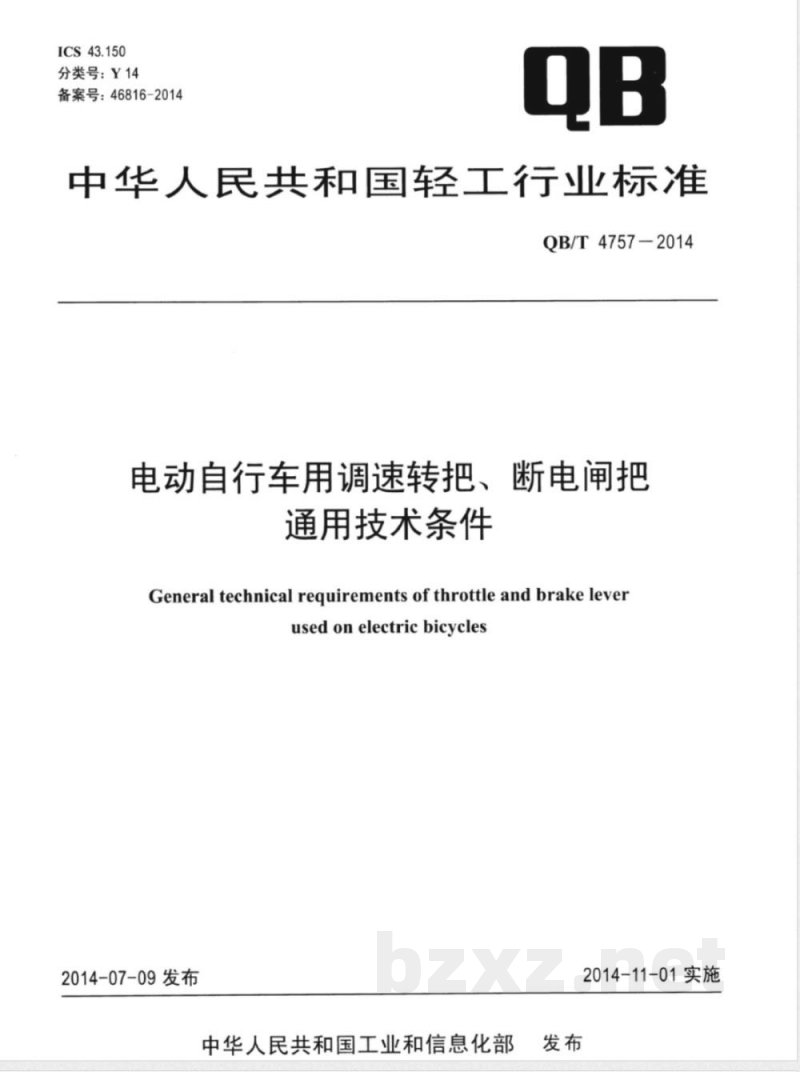

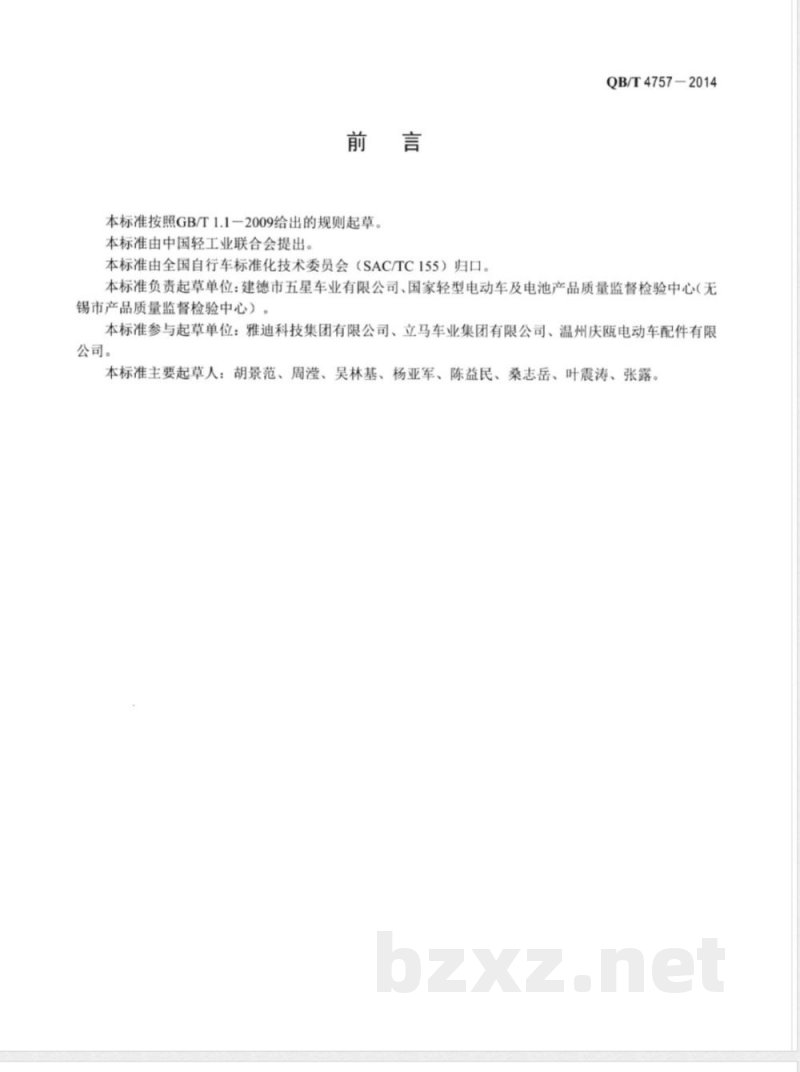

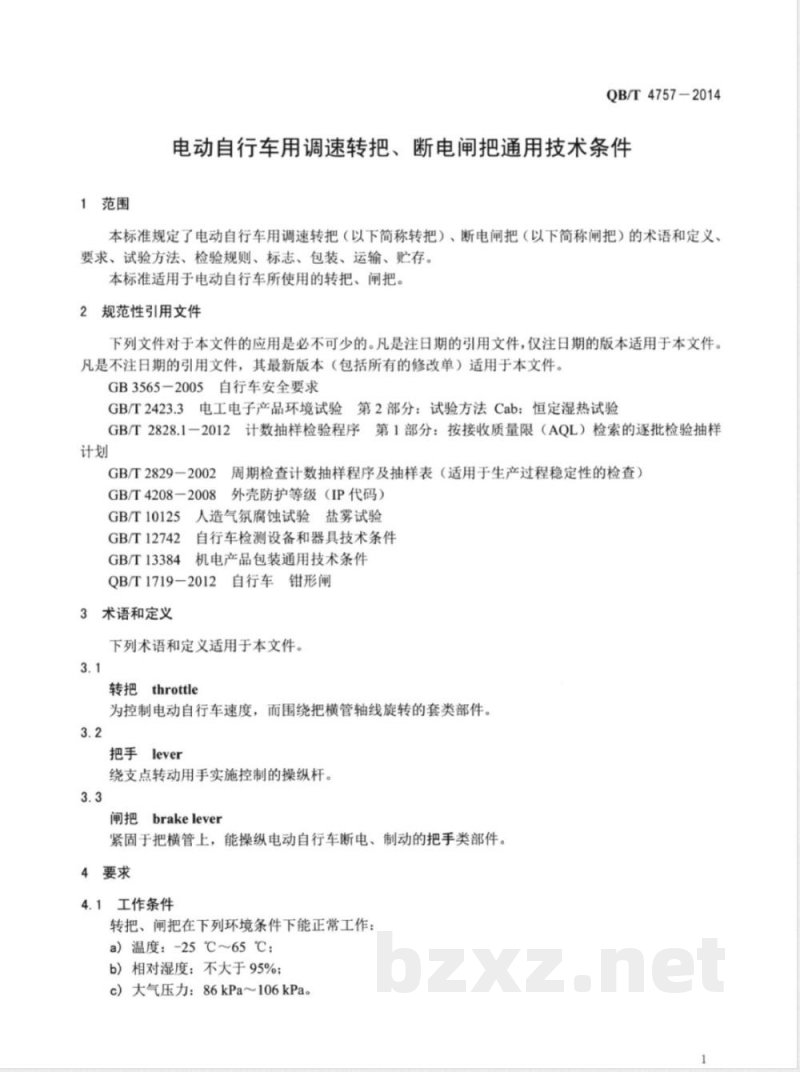

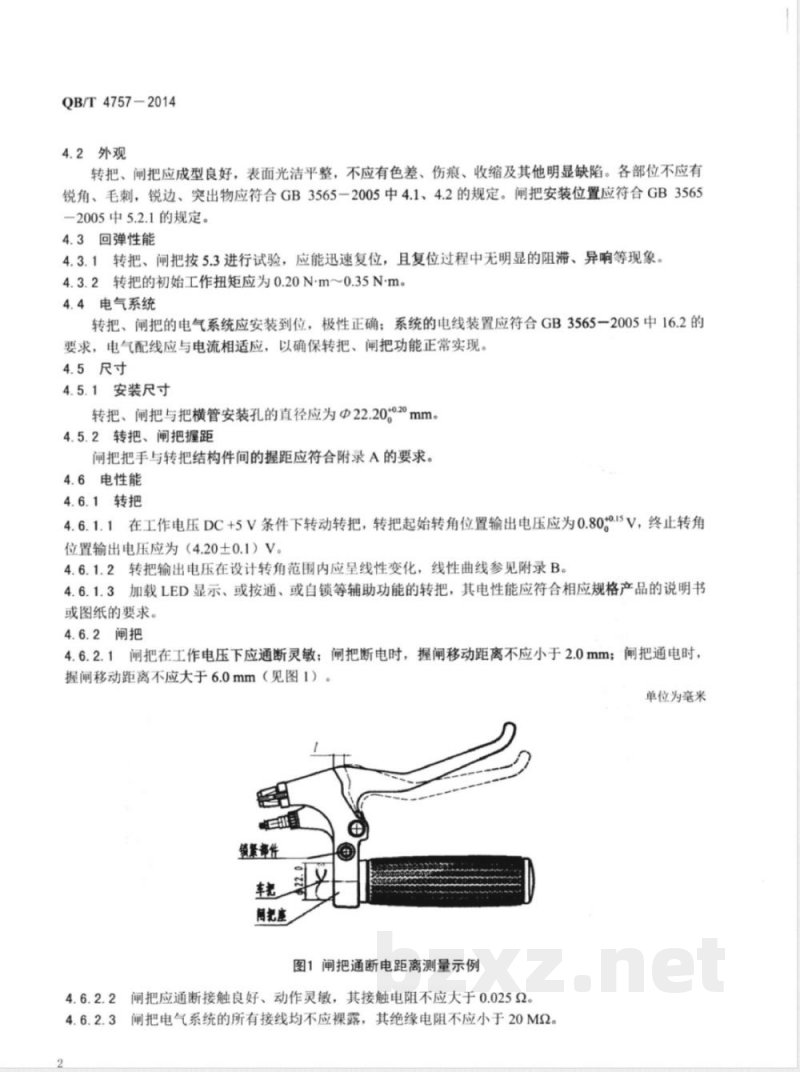

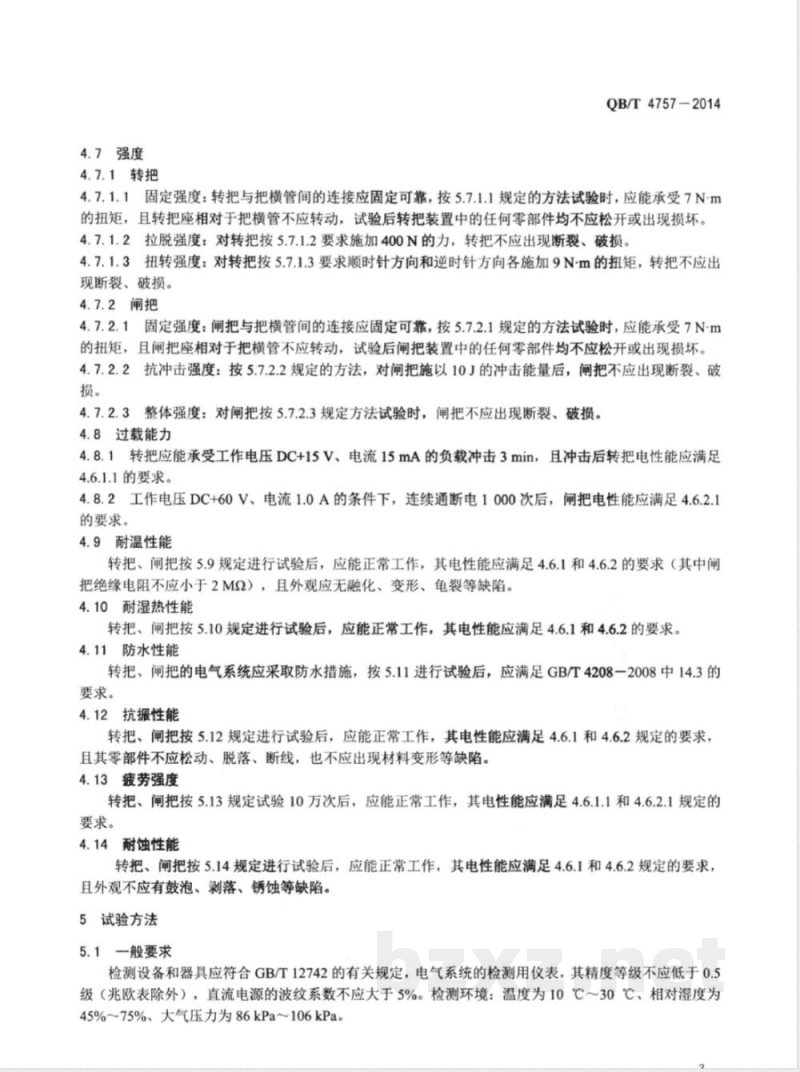

ICS 43.150 分类号：Y14 备案号：46816-2014 QB 中华人民共和国轻工行业标准 QB/T 4757-2014 电动自行车用调速转把、断电闸把通用技术条件 General technical requirements of throttle and brake lever used on electric bicycles 2014-07-09发布 中华人民共和国工业和信息化部 2014-11-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国轻工业联合会提出，全国自行车标准化技术委员会（SAC/TC155）归口。 起草单位：建德市五星车业有限公司、国家轻型电动车及电池产品质量监督检验中心等单位。 参与起草单位：雅迪科技集团有限公司、立马车业集团有限公司、温州庆瓯电动车配件有限公司等。 主要起草人：胡景范、周滢、吴林基、杨亚军、陈益民、桑志岳、叶震涛、张露。 1 范围 本标准规定了电动自行车用调速转把（以下简称转把）和断电闸把（以下简称闸把）的术语和定义、要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于电动自行车所使用的转把和闸把。 2 规范性引用文件 GB 3565—2005 自行车安全要求 GB/T 2423.3 电工电子产品环境试验 第2部分：恒定湿热试验 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829—2002 周期检验计数抽样程序及抽样表 GB/T 4208—2008 外壳防护等级（IP代码） GB/T 10125 人造气氛腐蚀试验 盐雾试验 GB/T 12742 自行车检测设备和器具技术条件 GB/T 13384 机电产品包装通用技术条件 QB/T 1719—2012 自行车钳形闸 3 术语和定义 3.1 转把 throttle 为控制电动自行车速度而围绕把横管轴线旋转的套类部件。 3.2 把手 lever 绕支点转动并用手实施控制的操纵杆。 3.3 闸把 brake lever 紧固于把横管上，用于操纵电动自行车断电及制动的把手类部件。 4 要求 4.1 工作条件 转把、闸把在以下环境条件下应能正常工作： a）温度：-25℃～65℃； b）相对湿度：不大于95%； c）大气压力：86 kPa～106 kPa。 4.2 外观 转把、闸把应成型良好，表面光洁平整，不应有色差、伤痕、收缩及其他明显缺陷。各部位不应有锐角、毛刺，锐边及突出物应符合GB 3565—2005相关要求。闸把安装位置应符合GB 3565—2005规定。 4.3 回弹性能 4.3.1 转把、闸把按规定试验后应能迅速复位，复位过程中不得出现明显阻滞或异响。 4.3.2 转把初始工作扭矩应为0.20 N·m～0.35 N·m。 4.4 电气系统 转把、闸把电气系统应安装到位且极性正确，电线装置应符合GB 3565—2005要求，电气配线应与电流相适应，确保功能正常实现。 4.5 尺寸 4.5.1 安装尺寸 转把、闸把与把横管安装孔直径应为Φ22.2+0.2 mm。 4.5.2 握距 闸把把手与转把结构件间的握距应符合附录A要求。 4.6 电性能 4.6.1 转把 4.6.1.1 在DC 5V工作电压下，转把起始转角输出电压应为0.80±0.15V，终止转角输出电压应为4.20±0.1V。 4.6.1.2 输出电压应在设计转角范围内呈线性变化（见附录B）。 4.6.1.3 带LED显示或辅助功能的转把，其性能应符合产品说明或图纸要求。 4.6.2 闸把 4.6.2.1 闸把在工作电压下应通断灵敏，断电时握闸移动距离不小于2.0mm，通电时不大于6.0mm。 4.6.2.2 闸把接触应良好、动作灵敏，接触电阻不应大于0.025Ω。 4.6.2.3 电气系统接线不应裸露，绝缘电阻不应小于20MΩ。
