【其他行业标准】 自行车 前叉

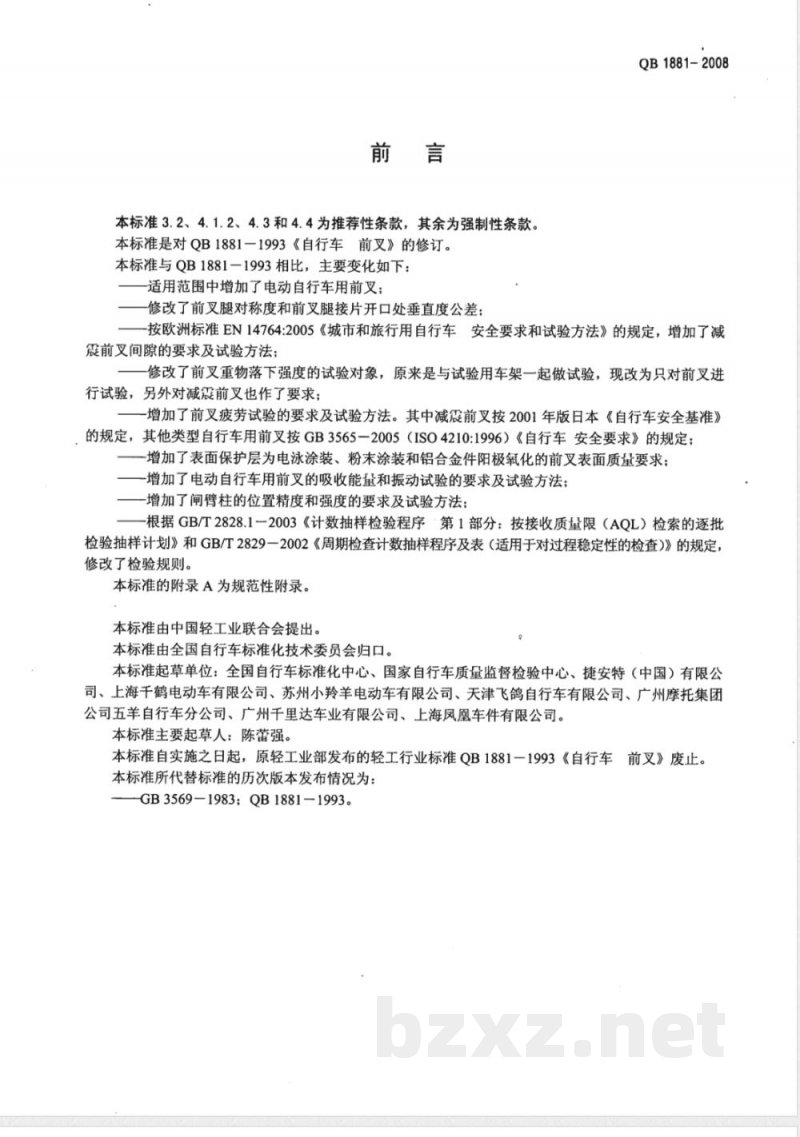

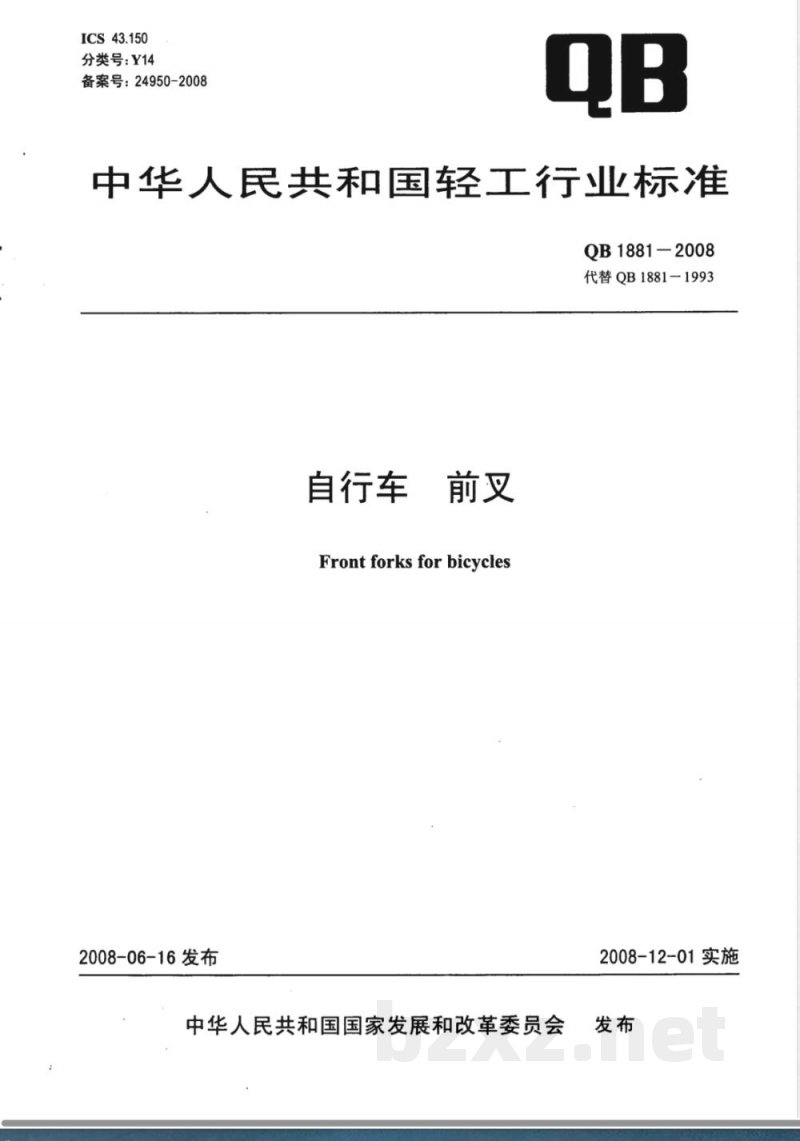

ICS43.150 分类号：Y14 备案号：24950-2008 中华人民共和国轻工行业标准 QB1881-2008（代替QB1881-1993） 自行车前叉（Front forks for bicycles） 发布：2008-06-16 实施：2008-12-01 发布单位：中华人民共和国国家发展和改革委员会 前言 本标准第3.2、4.1.2、4.3和4.4为推荐性条款，其余为强制性条款。本标准是对QB1881-1993《自行车前叉》的修订。 与QB1881-1993相比，主要变化如下： 1. 在适用范围中增加了电动自行车用前叉； 2. 修改了前叉腿对称度及前叉腿接片开口处垂直度公差； 3. 参照EN14764:2005《城市和旅行用自行车安全要求和试验方法》，增加了减震前叉间隙要求及试验方法； 4. 修改了前叉重物落下强度试验方法，由原来与车架组合试验改为仅对前叉进行试验，同时增加了减震前叉相关要求； 5. 增加了前叉疲劳试验要求及试验方法，其中减震前叉依据日本《自行车安全基准》（2001年版），其他前叉依据GB3565-2005（ISO4210:1996）； 6. 增加了电泳涂装、粉末涂装及铝合金阳极氧化表面质量要求； 7. 增加了电动自行车前叉吸收能量和振动试验要求； 8. 增加了闸臂柱位置精度和强度要求及试验方法； 9. 根据GB/T2828.1-2003和GB/T2829-2002，修订了检验规则。 本标准附录A为规范性附录。 本标准由中国轻工业联合会提出，由全国自行车标准化技术委员会归口。 主要起草单位：全国自行车标准化中心、国家自行车质量监督检验中心、捷安特（中国）有限公司、上海千鹤电动车有限公司、苏州小羚羊电动车有限公司、天津飞鸽自行车有限公司、广州摩托集团公司五羊自行车分公司、广州千里达车业有限公司、上海凤凰车件有限公司。 主要起草人：陈蕾强。 本标准实施后，原QB1881-1993废止。 1 范围 本标准规定了自行车前叉（以下简称“前叉”）的产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于QB1714规定的一般用途普通自行车、载重自行车、轻便自行车、运动自行车及电动自行车用前叉。 本标准不适用于特殊用途自行车前叉。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准的条款。凡注日期的文件，仅适用于该版本；凡未注日期的文件，适用于其最新版本。 GB/T 2828.1-2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表（适用于过程稳定性检验） GB3565-2005 自行车安全要求 GB12742 自行车检测设备和器具技术条件 QB/T 1217-1991 自行车电镀技术条件 QB/T 1218-1991 自行车油漆技术条件 QB1220 自行车米制螺纹和量规 QB1221 自行车英制螺纹和量规 QB1714 自行车命名和型号编制方法 QB/T 1896-1993 自行车粉末涂装技术条件 QB/T 2183-1995 自行车电泳涂装技术条件 QB/T 2184-1995 自行车铝合金件阳极氧化技术条件 3 产品分类 3.1 基本型式、零件名称及代号 3.1.1 按结构分类 a）有肩前叉：代号为Y； b）无肩前叉：代号为W； c）减震前叉：代号为B。 有肩前叉主要由前叉立管、立管衬管、叉肩罩、前叉肩、左右前叉腿及腿接片组成。 无肩前叉主要由腿接片、防前轮脱落装置、左右前叉腿、套管及前叉立管组成。注：可采用其他方式防止前轮脱落。 减震前叉主要由腿接片、左右前叉腿、闸臂座、闸支架、减震组件、前叉肩及前叉立管组成。 3.1.2 按用途分类 前叉按用途分为： 1）普通自行车用前叉； 2）载重自行车用前叉； 3）轻便自行车用前叉； 4）运动自行车用前叉； 5）电动自行车用前叉。
