【其他行业标准】 导带式数码喷墨印花机

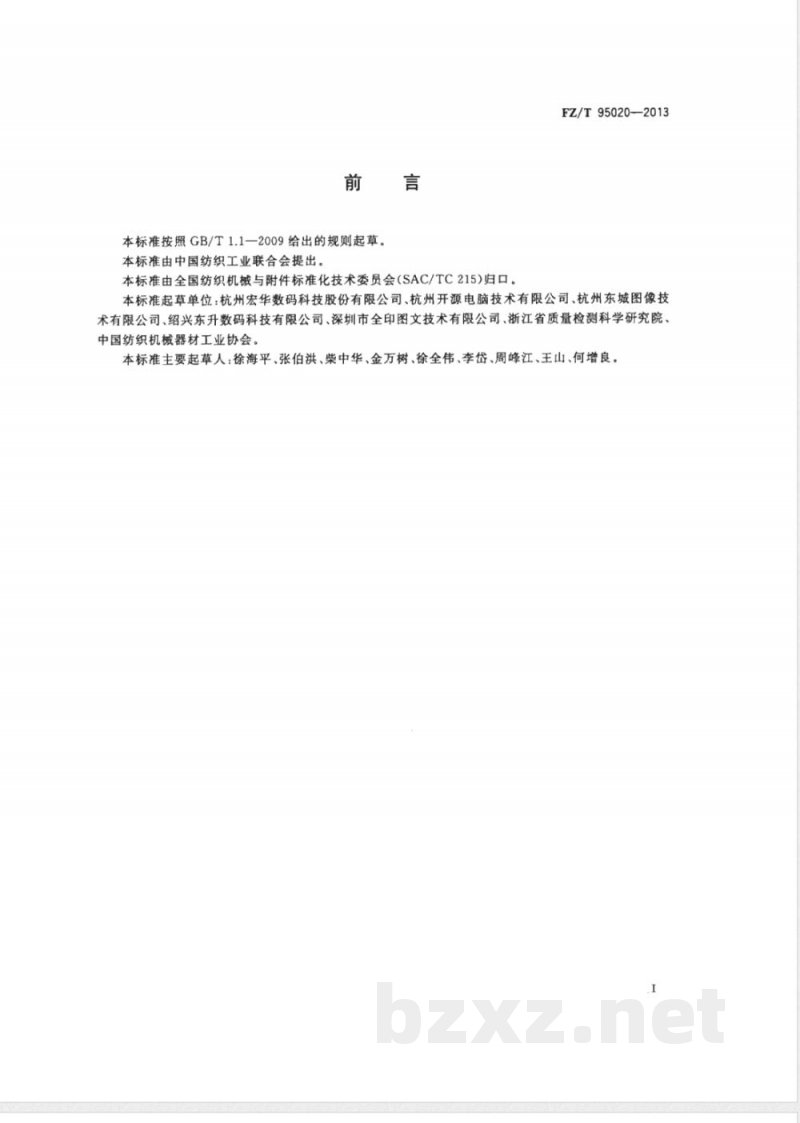

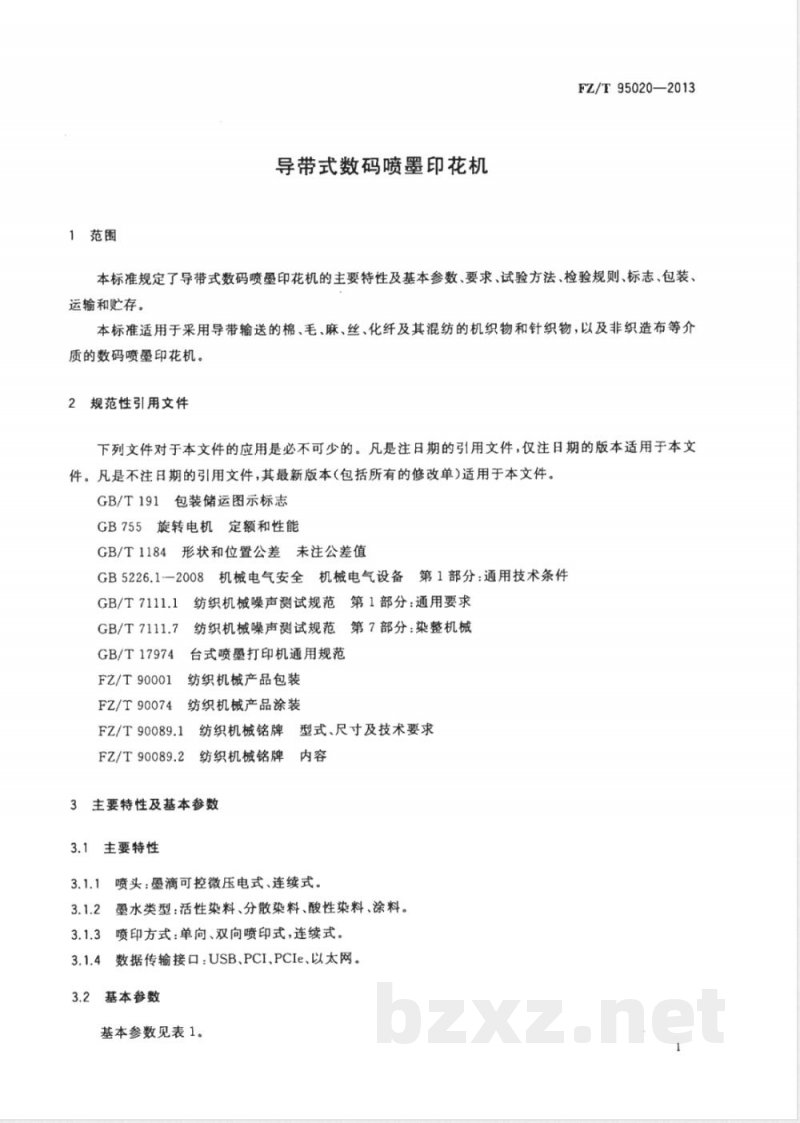

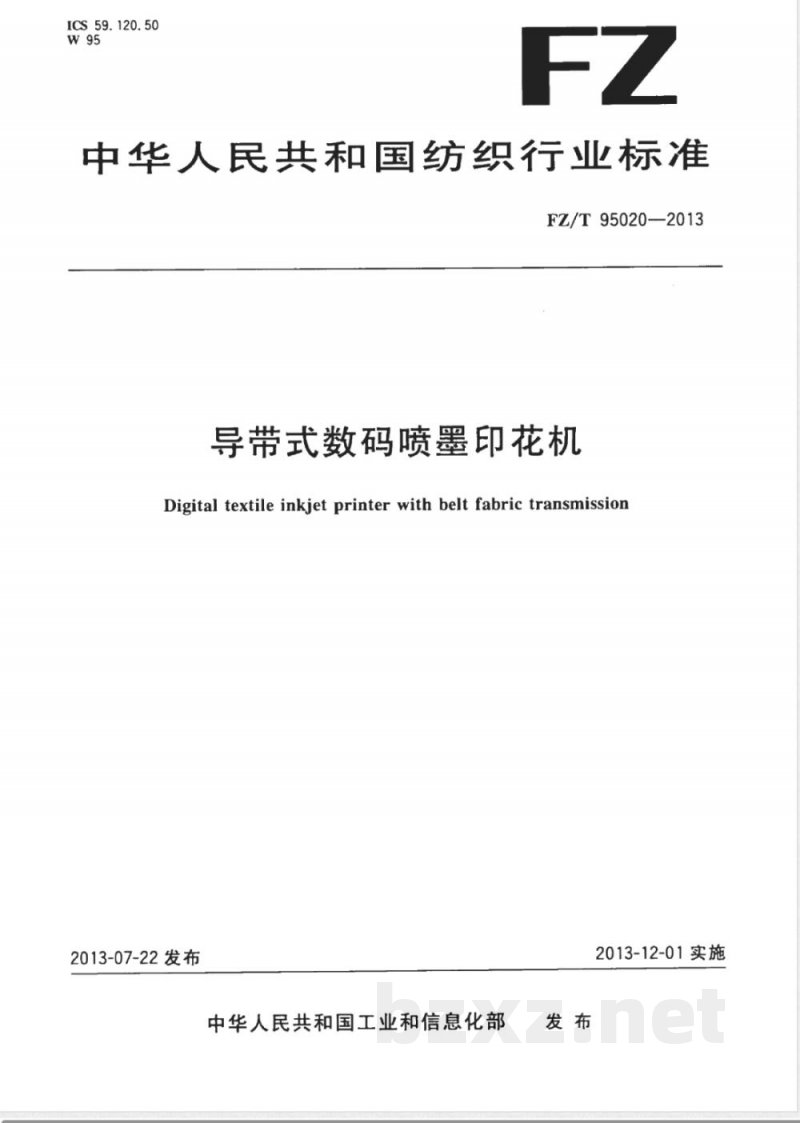

中华人民共和国纺织行业标准 FZ/T95020—2013 导带式数码喷墨印花机 Digital textile inkjet printer with belt fabric transmission 发布日期：2013-07-22 实施日期：2013-12-01 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草，由中国纺织工业联合会提出，归口于全国纺织机械与附件标准化技术委员会（SAC/TC215）。 本标准起草单位包括杭州宏华数码科技股份有限公司、杭州开源电脑技术有限公司、杭州东城图像技术有限公司、绍兴东升数码科技有限公司、深圳市全印图文技术有限公司、浙江省质量检测科学研究院、中国纺织机械器材工业协会。 主要起草人：徐海平、张伯洪、柴中华、金万树、徐全伟、李岱、周峰江、王山、何增良。 1 范围 本标准规定了导带式数码喷墨印花机的主要特性、基本参数、要求、试验方法、检验规则、标志、包装、运输及贮存。适用于采用导带输送的棉、毛、麻、丝、化纤及其混纺机织物、针织物以及非织造布等介质的数码喷墨印花机。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的版本适用于本标准，不注日期的，采用最新版本（含所有修改）： - GB/T 191 包装储运图示标志 - GB 755 旋转电机定额和性能 - GB/T 1184 形状和位置公差 未注公差值 - GB 5226.1—2008 机械电气设备第1部分：通用技术条件 - GB/T 7111.1 纺织机械噪声测试规范第1部分：通用要求 - GB/T 7111.7 纺织机械噪声测试规范第7部分：染整机械台式喷墨打印机通用规范 - FZ/T 90001 纺织机械产品包装 - FZ/T 90074 纺织机械产品涂装 - FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 - FZ/T 90089.2 纺织机械铭牌 内容 3 主要特性及基本参数 3.1 主要特性 - 喷头：墨滴可控微压电式，连续式 - 墨水类型：活性染料、分散染料、酸性染料、涂料 - 喷印方式：单向、双向喷印式，连续式 - 数据传输接口：USB、PCI、PCIe、以太网 3.2 基本参数 基本参数如下： - 公称宽度：1600~3600 mm - 最大喷印宽度：公称宽度减100 mm - 分辨率：≥300 dpi - 喷头工作面与导带表面距离：0~30 mm 可调 - 工作喷印速度：>25 m²/h 4 外观及主要零部件要求 4.1 外观 - 机器表面不应有明显凹痕、划伤、裂缝、变形或污染；镀覆层应均匀，不起泡、龟裂或脱落；金属零部件不应有锈蚀和损伤 - 涂装应符合 FZ/T 90074 规定 - 电线、管路外露部分应排列整齐，安装牢固 4.2 主要零部件 - 导带外表面应平整光洁，无气孔、划伤或杂质，耐磨、耐腐蚀、耐油及耐清洗，内表面应具拒水性能 - 导带接缝应平整、牢固，无裂纹及凹凸现象 - 与介质接触的零部件不应有勾丝、拉毛，导辊及压辊表面应为不锈钢或涂/镀处理材料，表面粗糙度 Ra≤3.2 μm - 主动辊、从动辊和压辊圆跳动应符合 GB/T 1184 8级公差要求 4.3 整机性能 - 机器运行应平稳，无异常声响 - 各机构、操作开关及按键应准确、灵敏、方便可靠 - 配备喷头清洗及保湿功能 - 配备介质烘燥功能 - 配备导带纠偏功能，导带跑偏量 ≤ 2 mm - 空运转连续工作 24 h 无故障，喷印过程中导带无明显抖动 - 供墨系统连续工作 7 h，总计 20 h 不漏墨 - 导带经水洗、干燥后表面不应存墨及残留水分 - 喷头与导带工作面距离偏差 ≤ 0.5 mm - 整机噪声（发射声压级） ≤ 80 dB(A) - 电机功率消耗 ≤ 装机功率的 80% 4.4 安全保护 - 安全保护装置及警示标识应齐全、可靠且醒目 - 电气设备的连接和布线应符合安全要求
