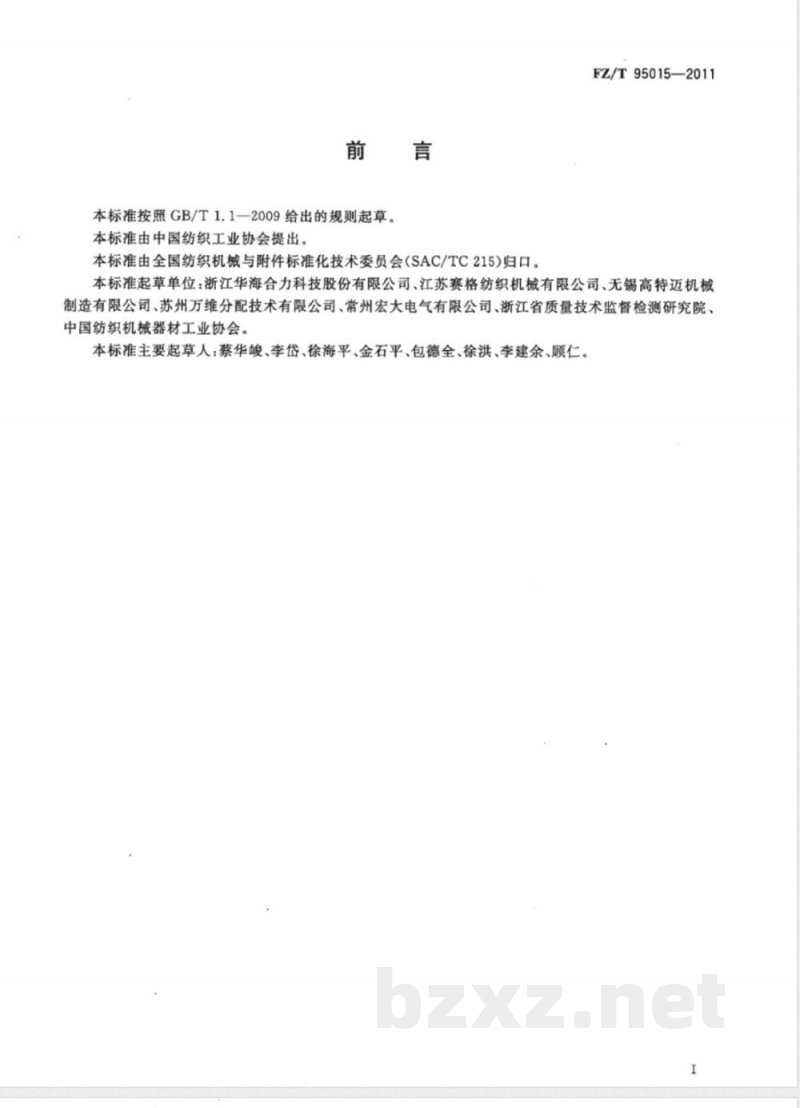

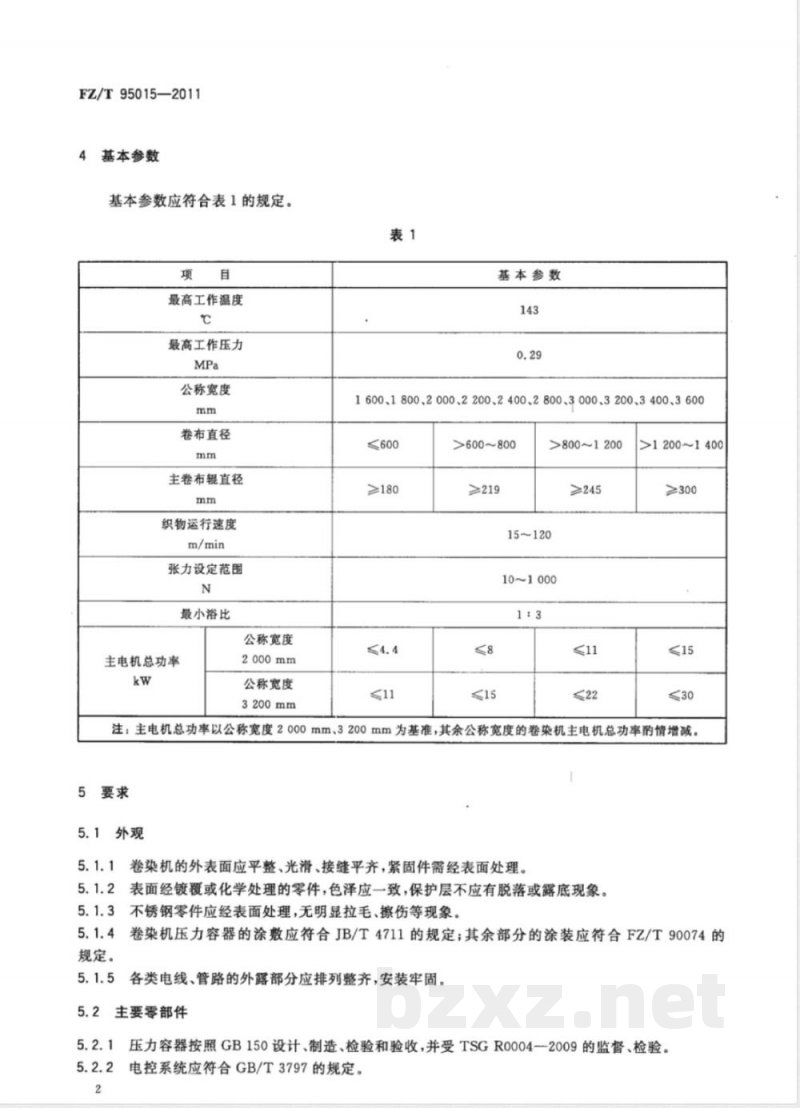

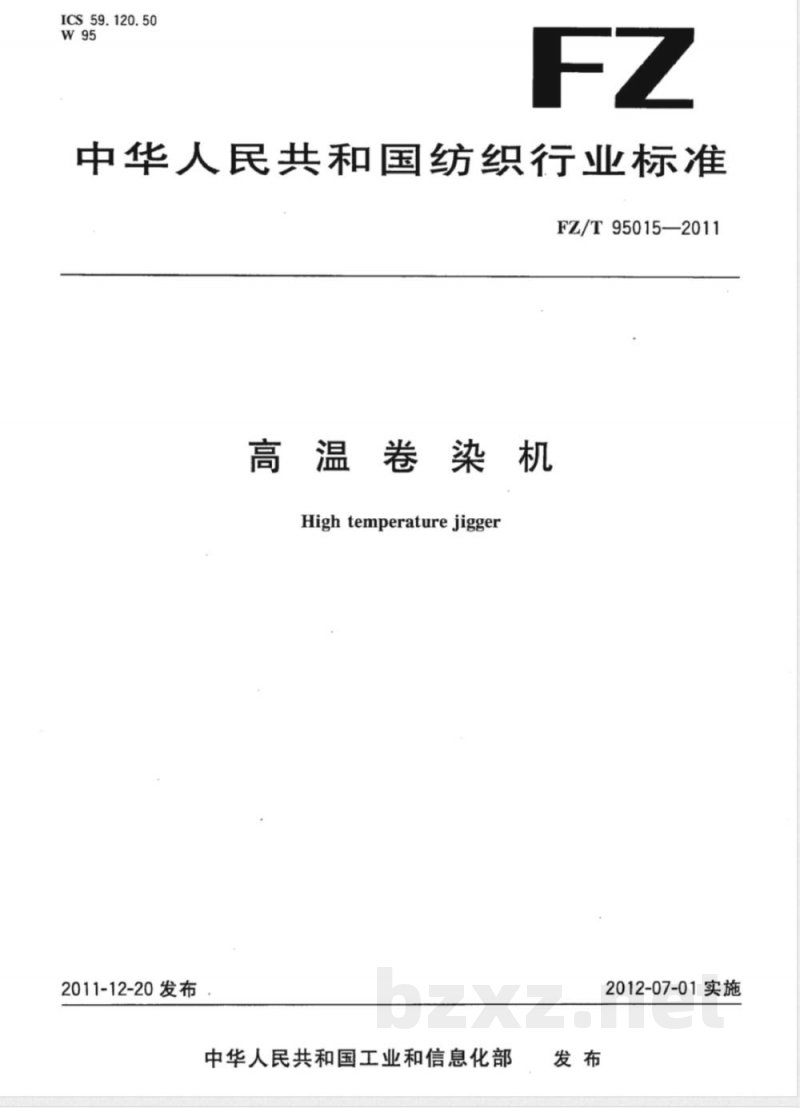

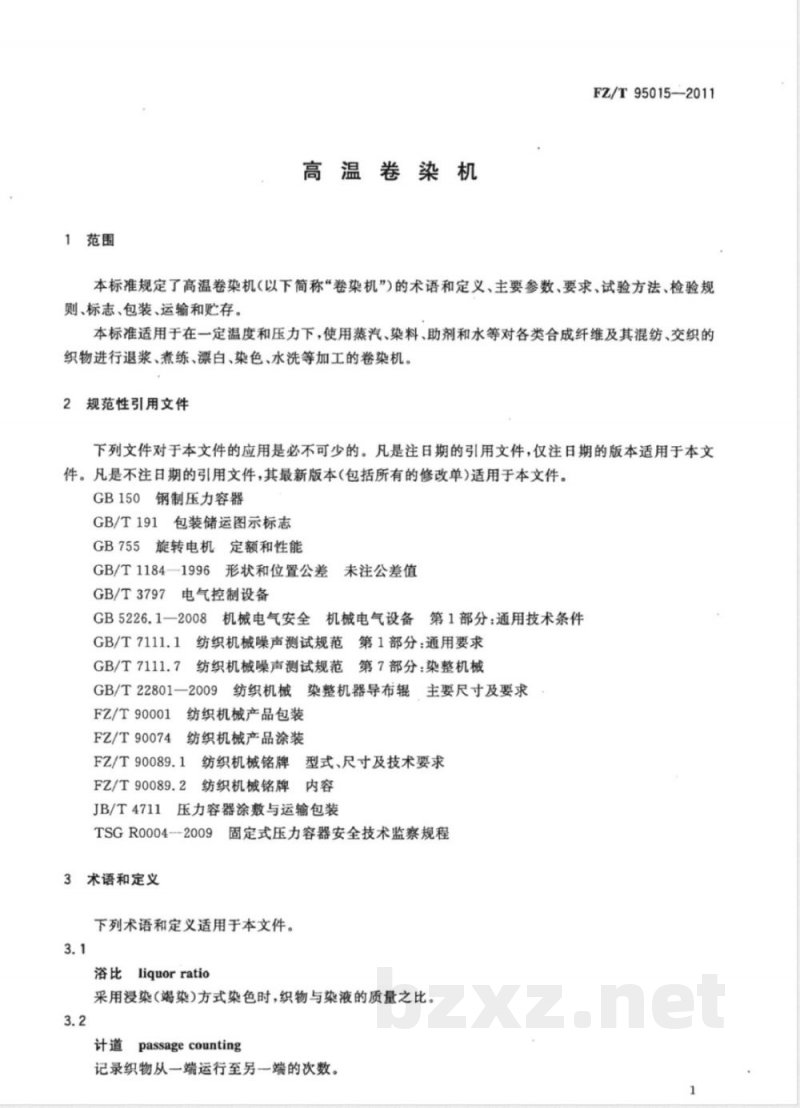

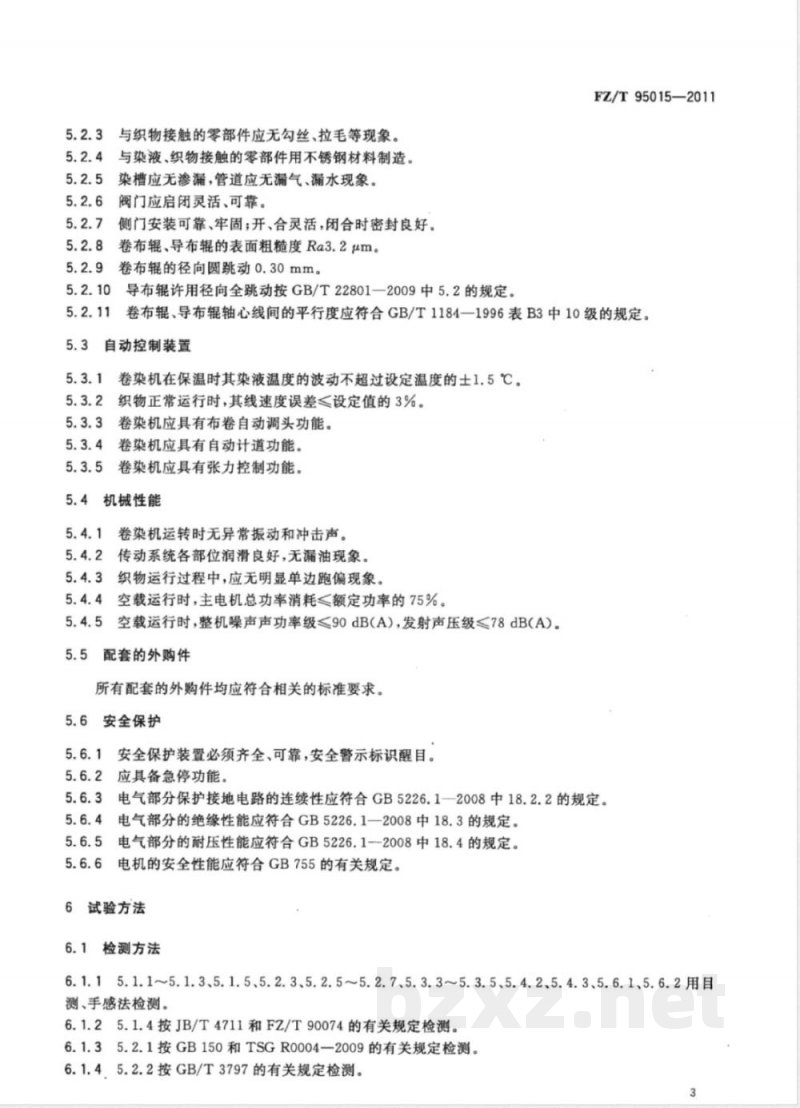

中华人民共和国纺织行业标准 FZ/T95015—2011 高温卷染机 High temperature jigger 发布日期：2011-12-20 实施日期：2012-07-01 前言 本标准按照GB/T1.1—2009规则起草，由中国纺织工业协会提出，归口于全国纺织机械及附件标准化技术委员会（SAC/TC215）。 起草单位：浙江华海合力科技股份有限公司、江苏赛格纺织机械有限公司、无锡高特迈机械制造有限公司、苏州万维分配技术有限公司、常州宏大电气有限公司、浙江省质量技术监督检测研究院、中国纺织机械器材工业协会。 主要起草人：蔡华峻、李岱、徐海平、金石平、包德全、徐洪、李建余、顾仁。 1 范围 本标准规定了高温卷染机（以下简称“卷染机”）的术语和定义、主要参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。适用于在一定温度和压力下，使用蒸汽、染料、助剂和水等对各类合成纤维及其混纺、交织织物进行退浆、煮练、漂白、染色、水洗等加工。 2 规范性引用文件 - GB150 钢制压力容器 - GB/T191 包装储运图示标志 - GB755 旋转电机定额和性能 - GB/T1184—1996 形状和位置公差 - GB/T3797 电气控制设备 - GB5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 - GB/T7111.1 纺织机械噪声测试规范 第1部分：通用要求 - GB/T7111.7 纺织机械噪声测试规范 第7部分：染整机械 - GB/T22801—2009 纺织机械染整机器导布辊主要尺寸及要求 - FZ/T90001 纺织机械产品包装 - FZ/T90074 纺织机械产品涂装 - FZ/T90089.1 纺织机械铭牌型式、尺寸及技术要求 - FZ/T90089.2 纺织机械铭牌内容 - JB/T4711 压力容器涂敷与运输包装 - TSGR0004-2009 固定式压力容器安全技术监察规程 3 术语和定义 3.1 浴比 (liquor ratio) 采用浸染方式染色时，织物与染液的质量之比。 3.2 计道 (passage counting) 记录织物从一端运行至另一端的次数。 4 基本参数 基本参数应符合表1规定。 表1 基本参数 | 项目 | 最高工作温度(℃) | 最高工作压力(MPa) | 公称宽度(mm) | 卷布直径(mm) | 主卷布辊直径(mm) | 织物运行速度(m/min) | 张力设定范围(N) | 最小浴比 | 主电机总功率(kW) | |------|----------------|-----------------|----------------|----------------|----------------|----------------|----------------|---------|----------------| | 2000mm | 143 | 0.29 | 1600~3600 | ≤600 | ≥180 | ≤4.4 | ≤11 | 1:3 | ≤8~15 | | >600~800 | ≥219 | - | ≤15 | ≤30 | | >800~1200 | ≥245 | - | ≤11 | ≤22 | | >1200~1400 | ≥300 | - | ≤15 | ≤30 | 注：主电机总功率以公称宽度2000mm、3200mm为基准，其余宽度酌情增减。 5 要求 5.1 外观 卷染机外表面应平整光滑，接缝平齐，紧固件表面处理一致，保护层无脱落或露底。不锈钢零件应表面处理良好，无明显拉毛或擦伤。 5.2 压力容器及主要零部件 卷染机压力容器涂敷应符合 JB/T4711，其余部分涂装应符合 FZ/T90074。电线、管路外露部分排列整齐，安装牢固。压力容器按 GB150 设计、制造、检验和验收，并受 TSGR0004-2009 监督。电控系统应符合 GB/T3797。与织物接触的零部件应无勾丝、拉毛等现象，并采用不锈钢材料。 5.3 染槽及阀门 染槽应无渗漏，管道无漏气、漏水，阀门启闭灵活可靠。侧门安装牢固，开合灵活，闭合密封良好。卷布辊和导布辊表面粗糙度 Ra ≤ 3.2 μm。
