【其他行业标准】 预缩整理机

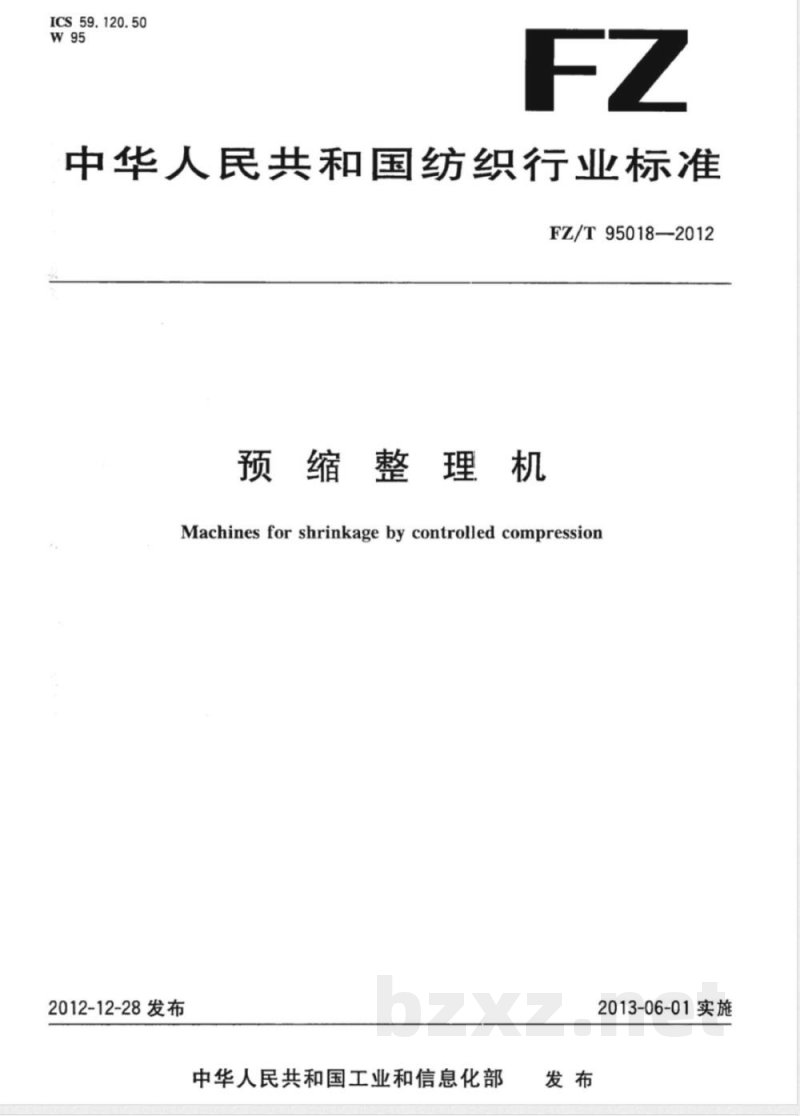

中华人民共和国纺织行业标准 FZ/T95018—2012 预缩整理机 Machines for shrinkage by controlled compression 发布日期：2012-12-28 实施日期：2013-06-01 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草，由中国纺织工业联合会提出，归口于全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）。 起草单位：江苏海大印染机械有限公司、常州宏大电气有限公司、邵阳纺织机械有限责任公司、国家纺织机械质量监督检验中心、恒天重工股份有限公司、江阴祥盛纺印机械制造有限公司。 主要起草人：陈丽洁、顾仁、林健、张秀丽、李治宽、黄豪宇。 1 范围 本标准规定了预缩整理机的分类与参数、要求、试验方法、检验规则及标志、包装、运输和贮存。适用于棉及其混纺织物，使织物达到预定缩率，并提高尺寸稳定性和改善服用性能的预缩整理机。 2 规范性引用文件 - GB 150 钢制压力容器 - GB/T 191 包装储运图示标志 - GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法 - GB 2894 安全标志及其使用导则 - GB 5226.1-2008 机械电气安全 机械电气设备 第1部分：通用技术条件 - GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 - GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 - GB/T 17626.4-2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 - GB/T 17780.1 纺织机械安全要求 第1部分：通用要求 - GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 - GB/T 22801 纺织机械染整机器导布辊主要尺寸及要求 - FZ/T 90001 纺织机械产品包装 - FZ/T 90074 纺织机械产品涂装 - FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 - FZ/T 90089.2 纺织机械铭牌 内容 - FZ 92065 不锈钢焊接式烘筒 - HG/T 2013-2001 胶辊 第3部分：织物预缩橡胶毯 - TSGR 0004 固定式压力容器安全技术监察规程 3 分类与参数 3.1 分类 按适用织物种类分为：机织物预缩整理机和针织物（呢毯、橡胶毯）预缩整理机。 3.2 参数 主要参数见表1（单位：毫米，速度单位：m/min，压力单位：MPa）： | 项目 | 公称宽度 | 公称速度 | 承压辊工作压力 | 烘筒工作压力 | 加热方式 | 橡胶毯厚度 | 呢毯厚度 | 最大给湿率 | 最大预缩率 | 超喂量 | |------|-----------|-----------|----------------|----------------|-----------|------------|----------|-------------|-------------|---------| | 机织物 | 1600-3600 | 50-100 | 蒸汽 | 6-8 | 蒸汽 | 15 | 16 | - | - | - | | 针织物 | 1350-3600 | 35-50 | 0.5 | 0.4 | 蒸汽、电加热、导热油 | 70 | 45-67 | 8-20 | 5 | 5 | 3.3 预缩整理工艺 - 机织物：给湿 → 橡胶毯预缩 → 呢毯整理 - 针织物呢毯：超喂 → 给湿 → 呢毯预缩整理 - 针织物橡胶毯：给湿 → 超喂 → 橡胶毯预缩 → 呢毯整理 4 要求 4.1 给湿装置 织物给湿应均匀可调。 4.2 橡胶毯 - 胶料物理性能应符合 HG/T 2013-2001 表2规定 - 厚度偏差 ±0.5 mm - 硬度 40 ±3 Shore A，耐温、耐油、耐磨损、耐腐蚀，弹性良好 - 表面平整光洁，无脱层、机械损伤及可见杂质和气泡 4.3 呢毯 - 表面平整，无可见杂质，不变形、不起皱、不脱层、不散边，弹性良好 - 正常工作条件下平均使用寿命 ≥ 6000h - 机织物预缩整理机呢毯长度伸缩率 ±1%，针织物预缩整理机 ±1.5% - 呢毯两边周长偏差 <0.1%
