【其他行业标准】 热定形机导轨

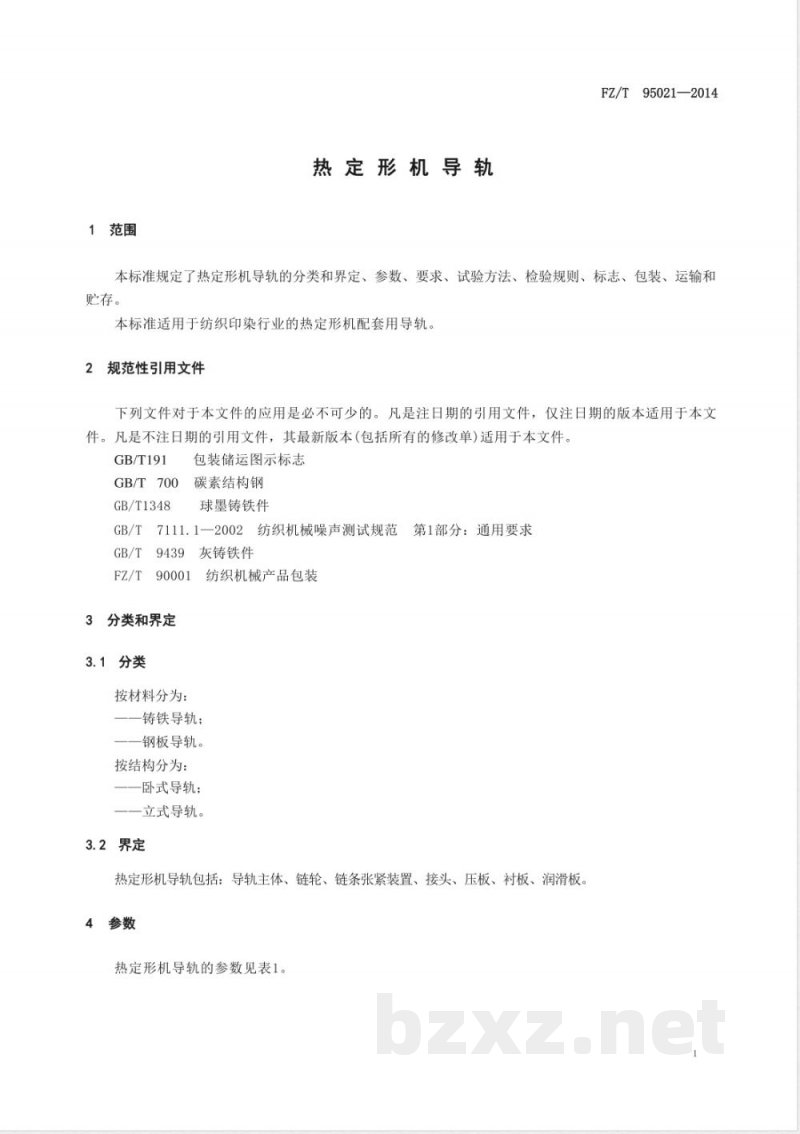

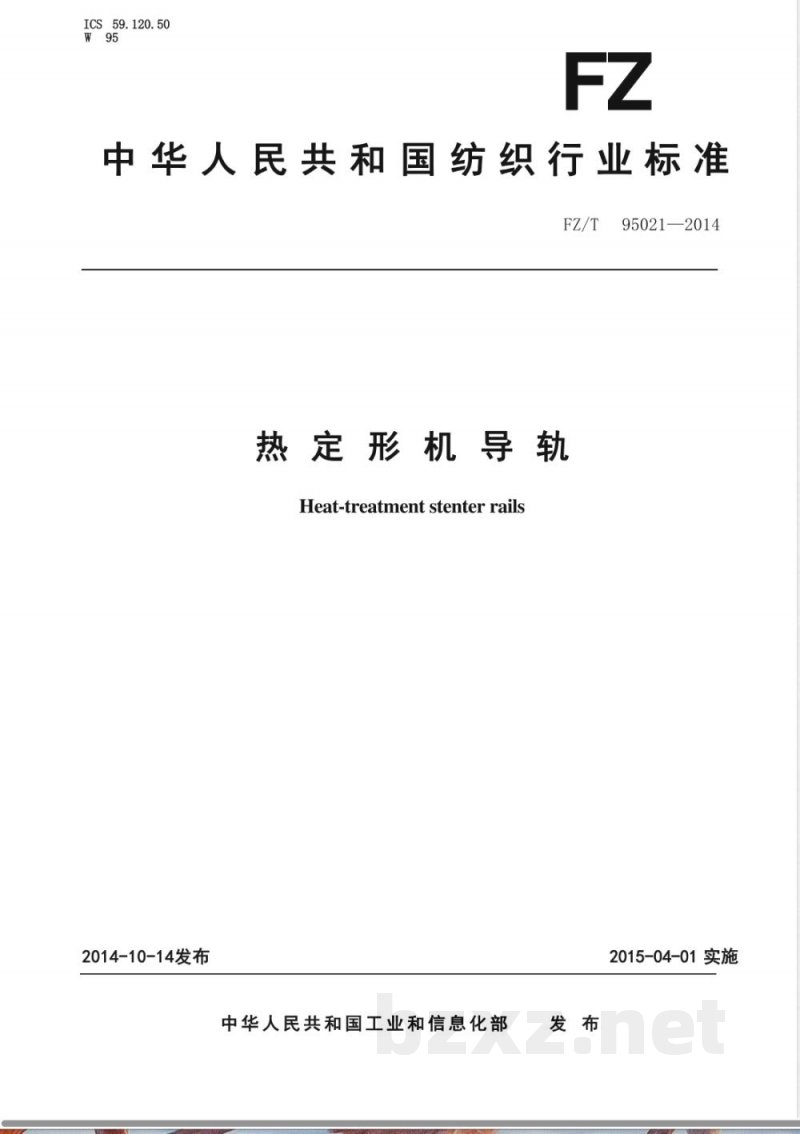

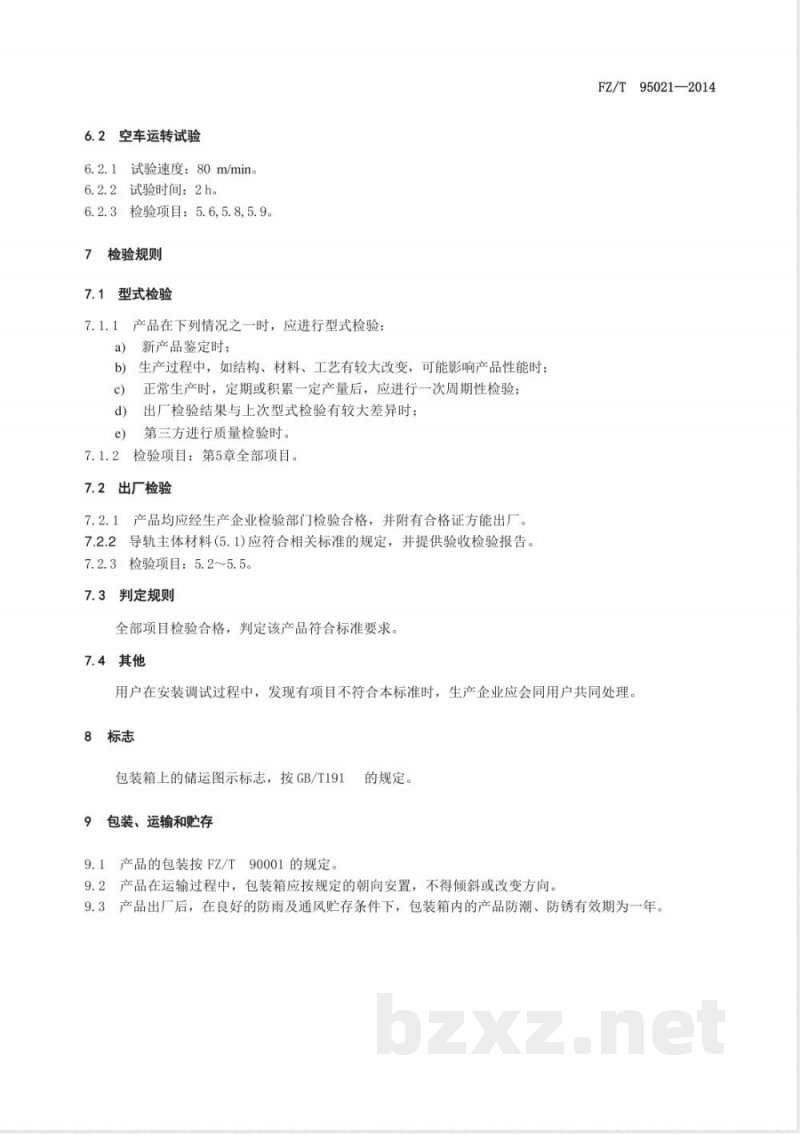

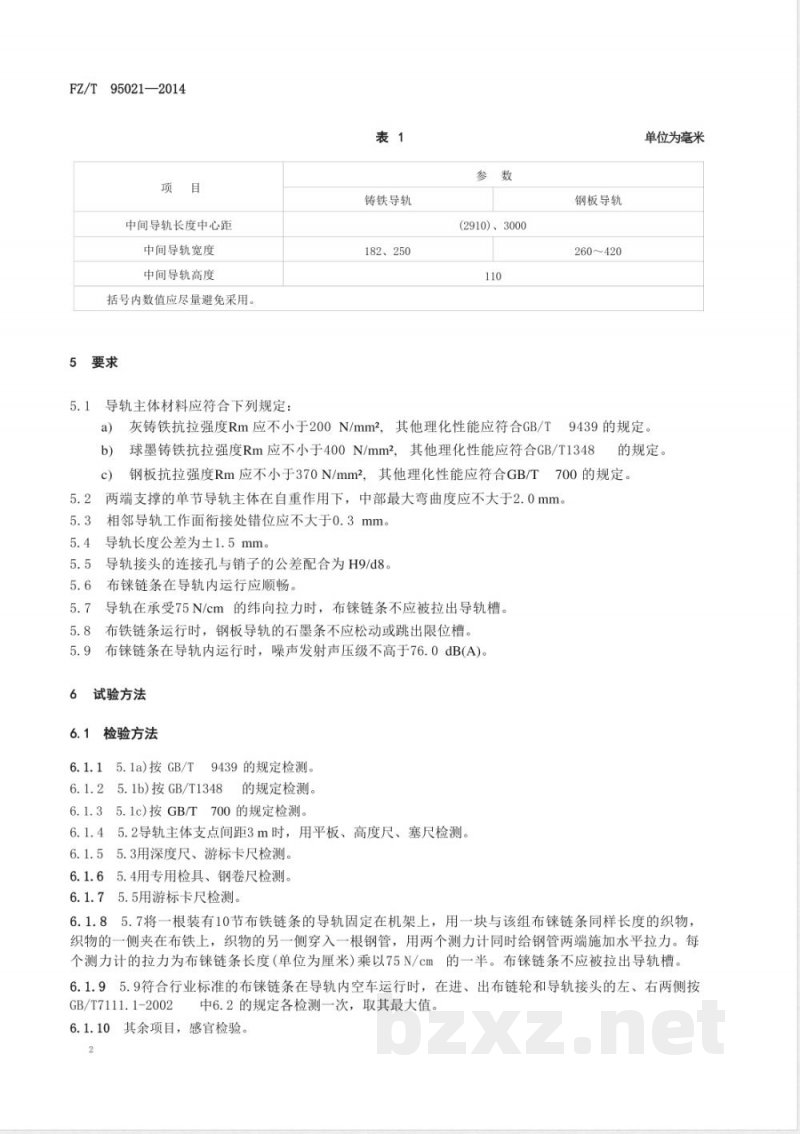

中华人民共和国纺织行业标准 FZ/T 热定形机导轨 Heat-treatment stenter rails 发布日期：2014-10-14 实施日期：2015-04-01 中华人民共和国工业和信息化部发布 标准编号：FZ/T 95021—2014 前言 本标准按照 GB/T 1.1—2009 给出的规则起草，由中国纺织工业联合会提出，归口于全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会(SAC/TC215/SC1)。 本标准起草单位包括江苏海大印染机械有限公司、国家纺织机械质量监督检验中心、江苏宏特机械有限公司、江苏小太阳机械科技有限公司、福建省晋江市估龙机械工业有限公司及无锡飞达纺织印染机械有限公司。 主要起草人：陈丽洁、李立平、杨春、张瑞南、翁少华、张超武。 1 范围 本标准规定了热定形机导轨的分类和界定、参数、要求、试验方法、检验规则、标志、包装、运输及购存。适用于纺织印染行业的热定形机配套用导轨。 2 规范性引用文件 下列文件对本标准的应用必不可少。注日期的版本适用于本标准；不注日期的，采用其最新版本（包括所有修改单）。 - GB/T 191 包装储运图示标志 - GB/T 700 碳素结构钢 - GB/T 1348 球墨铸铁件 - GB/T 7111.1—2002 纺织机械噪声测试规范 - GB/T 9439 纺织机械产品包装 - FZ/T 90001 分类和界定 3 分类和界定 3.1 分类 按材料分为： - 铸铁导轨（灰铸铁、球墨铸铁） - 钢板导轨 按结构分为： - 卧式导轨 - 立式导轨 3.2 界定 热定形机导轨包括导轨主体、链轮、链条张紧装置、接头、压板、衬板、润滑板。 4 参数 热定形机导轨的主要参数如下（单位：毫米）： - 中间导轨长度中心距：182、250、2910、3000 - 中间导轨宽度：110 - 中间导轨高度：260~420 5 要求 5.1 导轨主体材料应符合以下规定： - 灰铸铁抗拉强度 Rm ≥ 200 N/mm²，其他理化性能符合 GB/T 9439 - 球墨铸铁抗拉强度 Rm ≥ 400 N/mm²，其他理化性能符合 GB/T 1348 - 钢板抗拉强度 Rm ≥ 370 N/mm²，其他理化性能符合 GB/T 700 5.2 两端支撑的单节导轨在自重作用下，中部最大弯曲度 ≤ 2.0 mm。 5.3 相邻导轨工作面衔接处错位 ≤ 0.3 mm，导轨长度公差 ±1.5 mm。 5.4 导轨接头的连接孔与销子公差配合为 H9/d8。 5.5 铺设链条在导轨内运行应顺畅，承受 75 N/cm 纬向拉力时，布链条不应被拉出导轨槽。 5.6 钢板导轨的石墨条在布链条运行时不应松动或跳出限位槽。 5.7 铺设链条运行时，噪声发射声压级 ≤ 76.0 dB(A)。 6 试验方法 6.1 检验方法 - 导轨主体材料按 GB/T 9439、GB/T 1348、GB/T 700 检测 - 导轨主体支点间距 3m 时，用平板、高度尺、塞尺检测 - 用深度尺、游标卡尺及专用检具、钢卷尺检测各项尺寸 - 铺设 10 节布铁链条导轨固定在机架上，用织物和钢管施加水平拉力，布链条不得脱出导轨槽 - 空车运转时，按 GB/T 7111.1-2002 中规定进行噪声测量 - 其他项目采用感官检验 6.2 空车运转试验 - 试验速度：80 m/min - 试验时间：2 h - 检验项目：布链条顺畅、石墨条稳定、噪声 ≤ 76 dB(A) 7 检验规则 7.1 型式检验 产品在以下情况应进行型式检验： - 新产品鉴定 - 生产过程中结构、材料或工艺有较大改变，可能影响性能 - 正常生产中，定期或累计一定产量后进行周期性检验 - 出厂检验结果与上次型式检验差异较大
