【其他行业标准】 浆、切、吸边装置

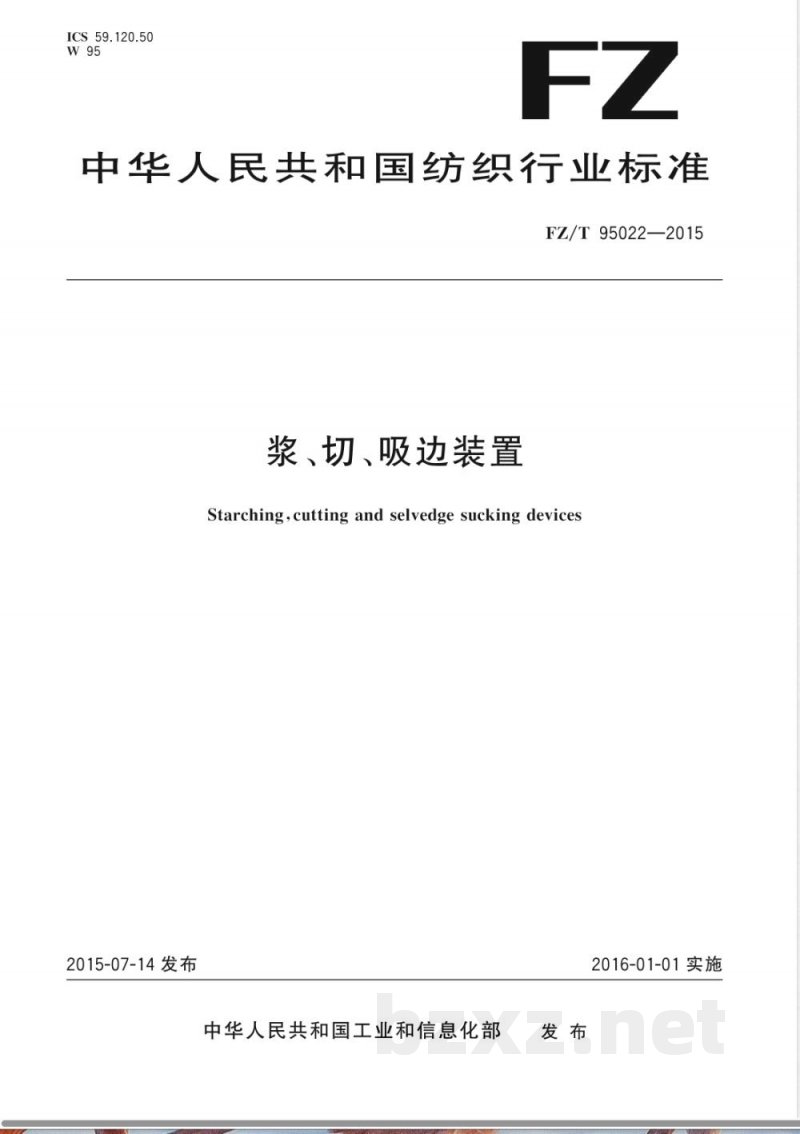

ICS59.120.50
中华人民共和国纺织行业标准
FZ/T95022—2015
浆、切、吸边装置
Starching,cutting and selvedge sucking devices2015-07-14发布
中华人民共和国工业和信息化部发布
2016-01-01实施

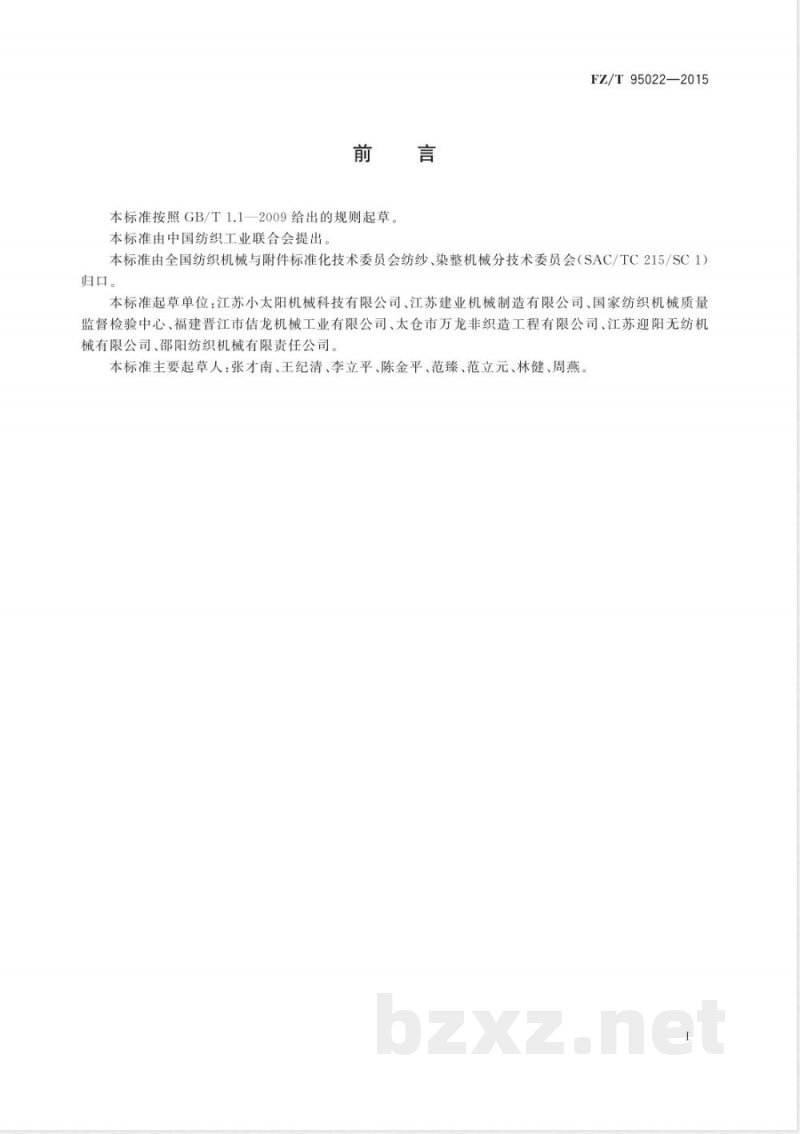

本标准按照GB/T1.1一2009给出的规则起草本标准由中国纺织工业联合会提出。FZ/T95022—2015
本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。
本标准起草单位：江苏小太阳机械科技有限公司、江苏建业机械制造有限公司、国家纺织机械质量监督检验中心、福建晋江市龙机械工业有限公司、太仓市万龙非织造工程有限公司、江苏迎阳无纺机械有限公司、邵阳纺织机械有限责任公司。本标准主要起草人：张才南、王纪清、李立平、陈金平、范臻、范立元、林健、周燕。1范围

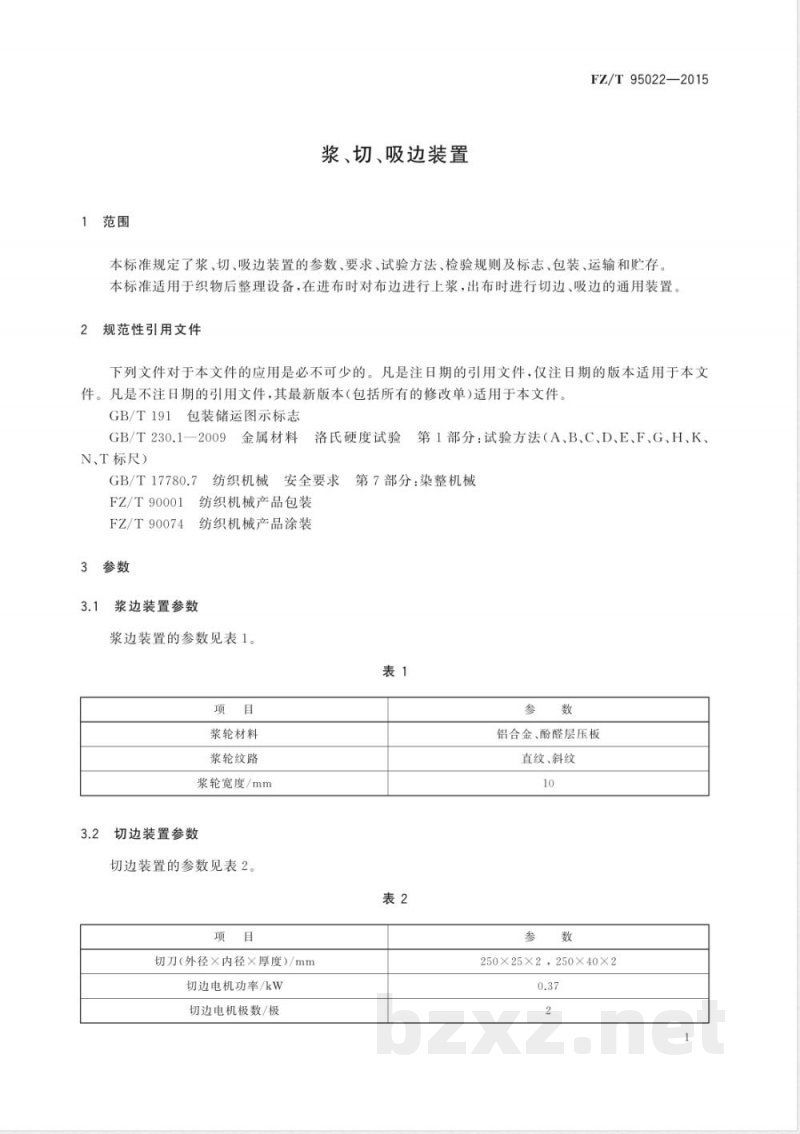

浆、切、吸边装置
FZ/T95022—2015
本标准规定了浆、切、吸边装置的参数、要求、试验方法、检验规则及标志、包装、运输和贮存本标准适用于织物后整理设备，在进布时对布边进行上浆，出布时进行切边、吸边的通用装置。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件包装储运图示标志
GB/T191
GB/T230.1—2009
N、T标尺）
GB/T17780.7
FZ/T90001
FZ/T90074
金属材料
纺织机械
洛氏硬度试验
第1部分：试验方法（A、B、C、D、E、F、G、H、K、安全要求
纺织机械产品包装
纺织机械产品涂装
浆边装置参数
浆边装置的参数见表1。
浆轮材料
浆轮纹路
浆轮宽度/mm
切边装置参数
切边装置的参数见表2。
切刀（外径×内径×厚度）/mm
切边电机功率/kW
切边电机极数/极
第7部分：染整机械
铝合金、酚醛层压板
直纹、斜纹
250×25×2，250×40×2
FZ/T95022—2015
3吸边装置参数
吸边装置的参数见表3。
吸边风量/（m2/h）
吸边风管通径/mm
最大真空度/kPa
吸边电机功率/kW
浆边装置相对于导轨的安装位置应方便调整，浆轮转动应灵活。切边装置相对于导轨的位置应方便调整，切刀升降应灵活。
切刀硬度60HRC～65HRC。
切刀对安装轴线的端面圆跳动公差不大于0.5mm。切边装置切下的布边应整齐。
吸边效果良好；切下的布边应及时吸离产品应按GB/T17780.7的规定，采取安全防护措施和警示标志。产品涂装应符合FZ/T90074的规定。5
试验方法
切刀硬度（4.4），按GB/T230.1一2009试验方法（C标尺），用便携式超声波硬度计检测切刀对安装轴线的端面圆跳动公差（4.5），用百分表检测。其余项目，感官检测。
检验规则
型式检验
产品在下列情况之一时，应进行型式检验：新产品鉴定时；
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；b）
正常生产时，定期或积累一定产量后，应进行一次周期性检验；c
出厂检验结果与上次型式检验有较大差异时；dwww.bzxz.net
第三方进行质量检验时。
：检验项目：第4章的全部项目。6.1.2
出厂检验
6.2.1产品均应经生产企业检验部门检验合格，并附有合格证方能出厂。6.2.2检验项目：4.14.5，4.8，4.9。3判定规则
全部项目检验合格，判该产品符合标准要求。6.4其他
FZ/T95022—2015
用户在安装调试过程中，发现有项目不符合本标准时，生产企业应会同用户协商处理。标志
包装箱上的储运图示标志，应符合GB/T191的规定8包装、运输和贮存
8.1产品的包装，应符合FZ/T90001的规定。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。：产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。8.3
FZ/T95022-2015
中华人民共和国纺织
行业标准
浆、切、吸边装置
FZ/T 95022—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.gb168.cn
服务热线：400-168-0010
010-68522006
2015年9月第一版
书号：155066·2-28937
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
