【其他行业标准】 高温高压筒子纱染色机

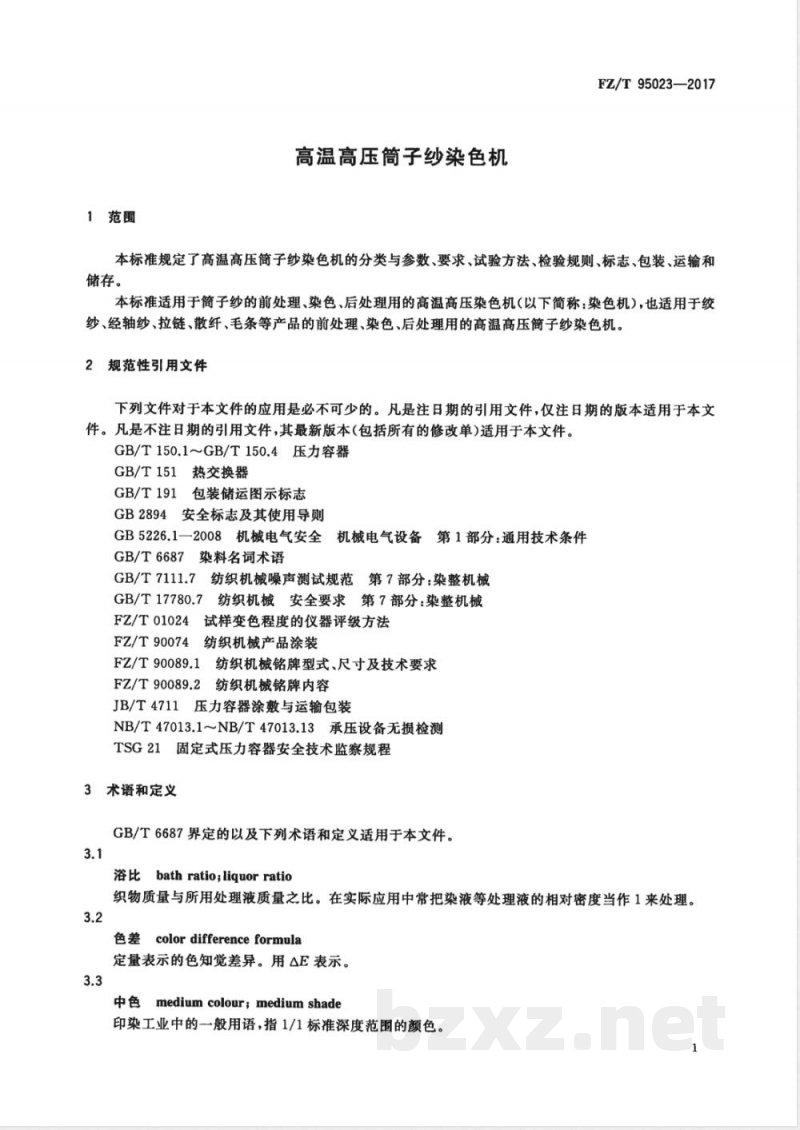

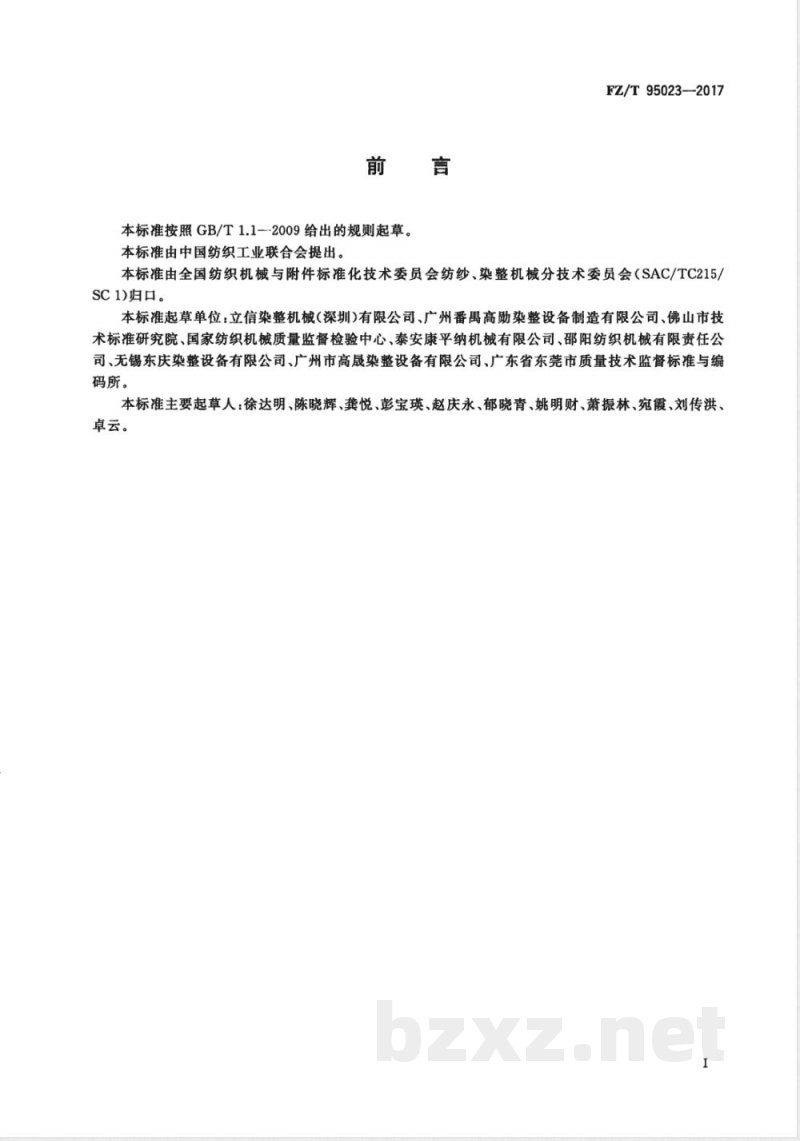

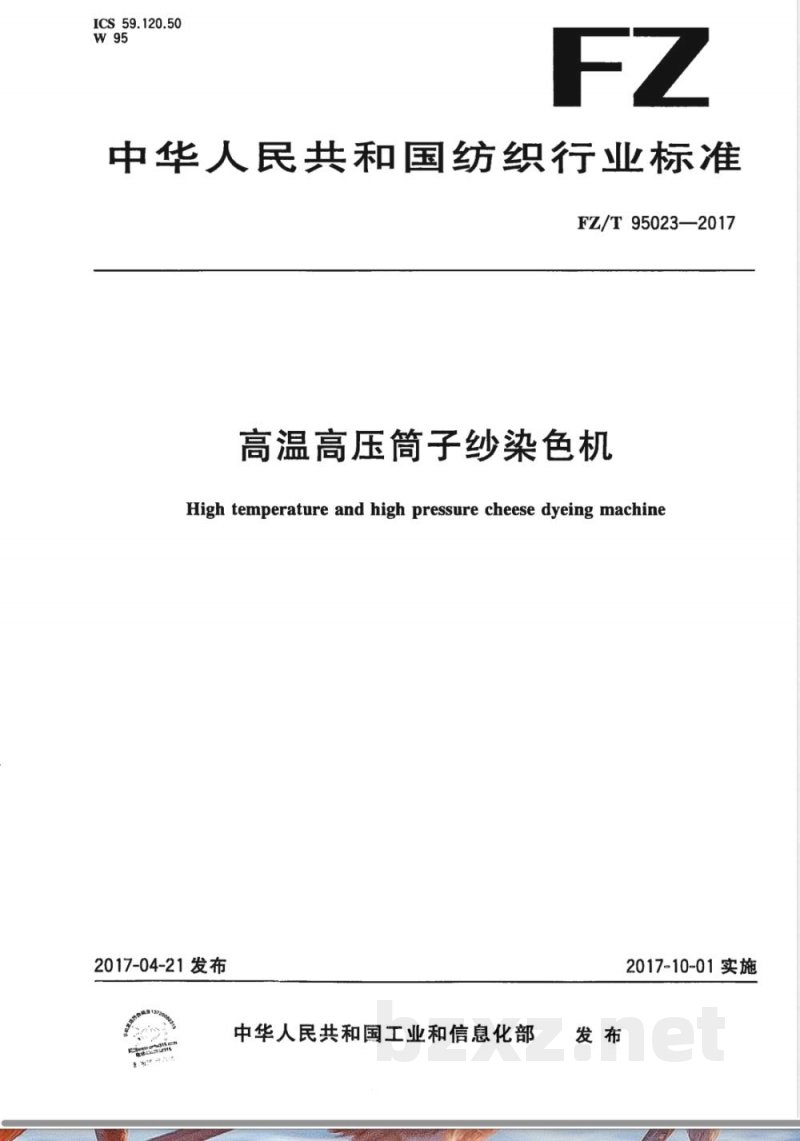

中华人民共和国纺织行业标准 FZ/T95023—2017 高温高压筒子纱染色机（High temperature and high pressure cheese dyeing machine） 2017-04-21发布，中华人民共和国工业和信息化部2017-10-01实施 前言 本标准按照GB/T1.1—2009起草。本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。主要起草单位包括立信染整机械（深圳)有限公司、广州番禺高勋染整设备制造有限公司、佛山市技术标准研究院、国家纺织机械质量监督检验中心、泰安康平纳机械有限公司、邵阳纺织机械有限责任公司、无锡东庆染整设备有限公司、广州市高晟染整设备有限公司、广东省东莞市质量技术监督标准与编码所。主要起草人：徐达明、陈晓辉、龚悦、彭宝瑛、赵庆永、郁晓青、姚明财、萧振林、宛霞、刘传洪、卓云。 1 范围 本标准规定了高温高压筒子纱染色机的分类与参数、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于简子纱的前处理、染色、后处理，也适用于绞纱、经轴纱、拉链、散纤、毛条等产品的高温高压染色加工。 2 规范性引用文件 本标准应用所必需的文件包括：GB/T150.1~GB/T150.4压力容器、GB/T151热交换器、GB/T191包装储运图示标志、GB2894安全标志及其使用导则、GB5226.1—2008机械电气安全、GB/T6687染料名词术语、GB/T7111.7纺织机械噪声测试规范第7部分、GB/T17780.7纺织机械安全要求第7部分、FZ/T01024试样变色程度仪器评级方法、FZ/T90074纺织机械产品涂装、FZ/T90089.1纺织机械铭牌型式、尺寸及技术要求、FZ/T90089.2纺织机械铭牌内容、JB/T4711压力容器涂敷与运输包装、NB/T47013.1、NB/T47013.13承压设备无损检测、TSG21固定式压力容器安全技术监察规程。 3 术语和定义 3.1 浴比（bath ratio, liquor ratio）：织物质量与所用处理液质量之比，实际应用中常把染液等处理液相对密度当作1来处理。 3.2 色差（color difference formula）：定量表示的色知觉差异，用△E表示。 3.3 中色（medium colour; medium shade）：印染工业中的一般用语，指1/1标准深度范围的颜色。 4 分类与参数 4.1 分类 - 按浴比分：极低浴比、低浴比、小浴比、中浴比、大浴比 - 按控制方式：半自动、全自动 - 按染色工艺：全充满式、气压式、混合式 - 按安装方式：一体式、分离式 4.2 参数 染色机参数见表1： - 额定载量：1~7000 kg - 浴比范围：a=2.8~7，按工艺划分极低至大浴比 - 液流换向器：单向阀、双向阀、脉冲式 - 循环泵型式：离心泵、轴流泵、混流泵 - 最高工作压力：0.45~0.7 MPa - 最高工作温度：140~170 ℃ - 热交换器和缸体设计、制造、检验符合GB/T150、GB/T151及TSG21要求 5 要求 5.1 安全 - 受压元器件材料符合GB/T150.2和TSG21要求 - 缸体设计、制造、检验和验收符合GB/T150.1~GB/T150.4及TSG21要求 - 热交换器设计、制造、检验和验收符合GB/T151和TSG21要求 - 全机安全防护和警示标志符合GB/T17780.7规定 5.2 外观及涂装 - 产品涂装符合FZ/T90074规定 - 压力容器涂装符合JB/T4711规定 - 缸体表面平整、光滑，无碰伤 - 焊接部位无虚焊，焊缝表面无残留焊渣或飞溅物，焊接清洗干净，无腐蚀
