【其他行业标准】 热连轧精轧机组鼓形齿式联轴器

ICS21.120.20
备案号：47554—2014
中华人民共和国机械行业标准
JB/T12050—2014

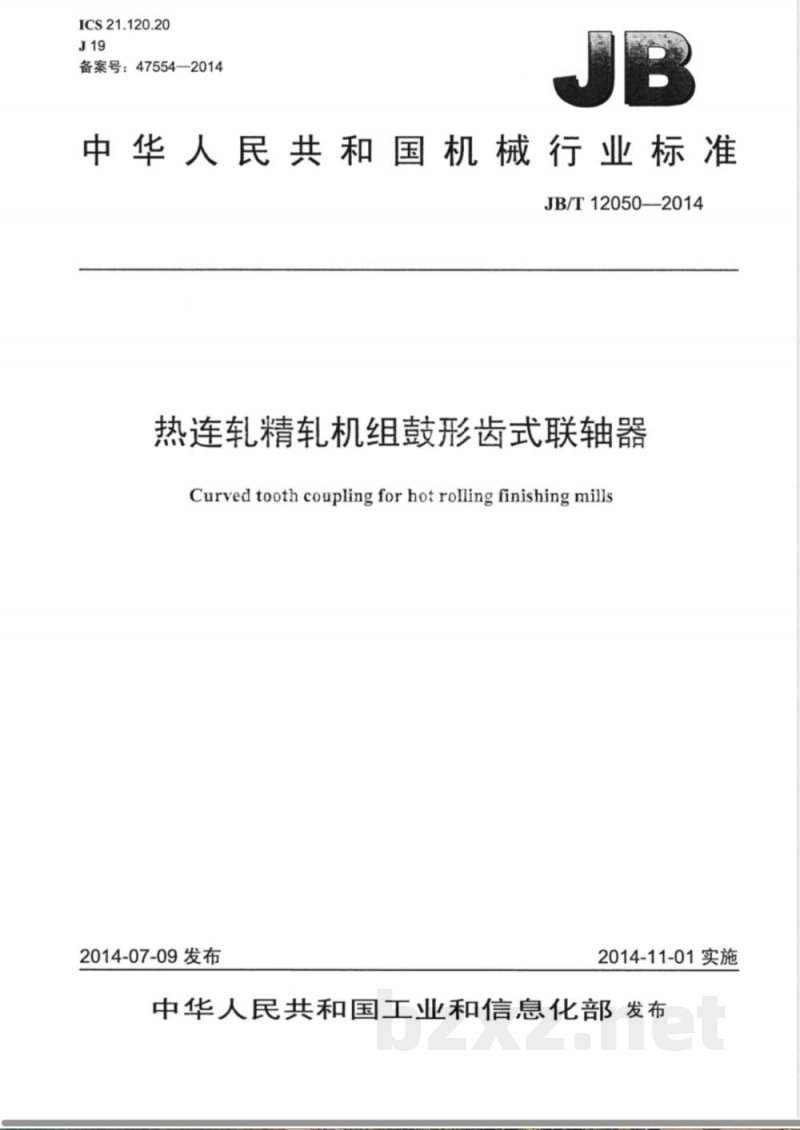

热连轧精轧机组鼓形齿式联轴器Curved tooth coupling forhot rolling finishing mills2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布中华人民共
机械行业标准
热连轧精轧机组鼓形齿式联轴器JB/T12050—2014

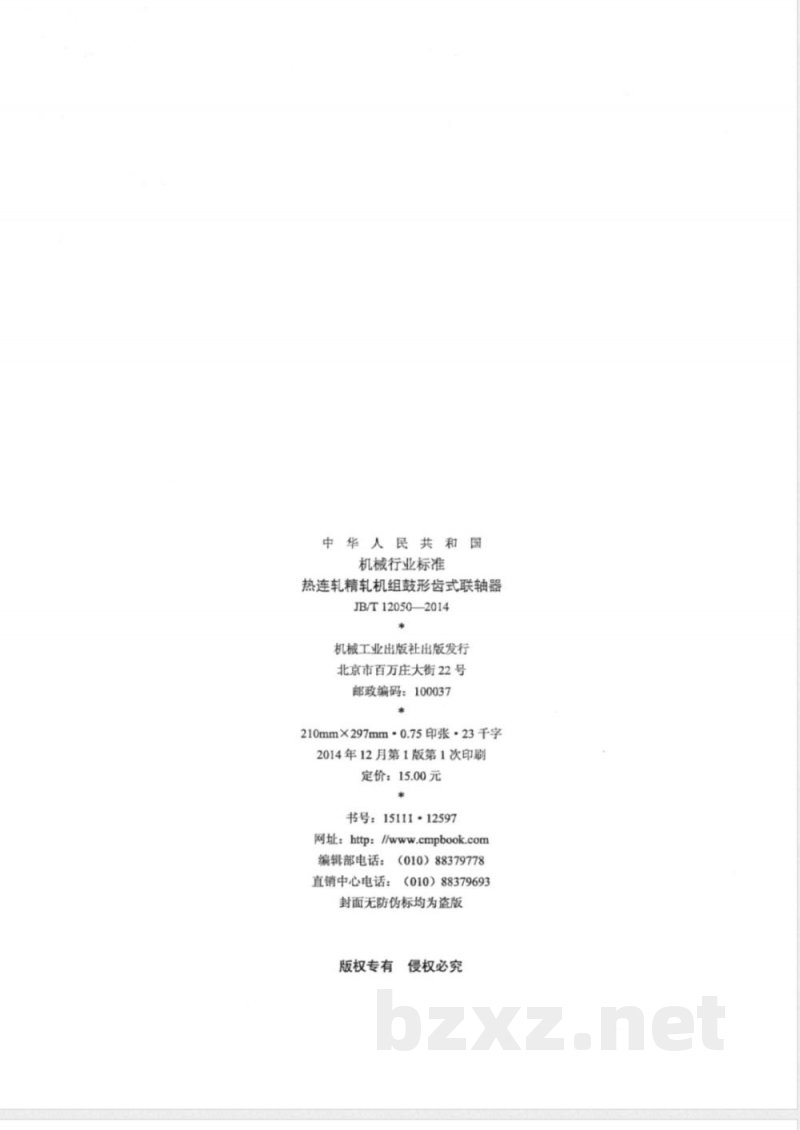

机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.75印张·23千字2014年12月第1版第1次印刷
定价：15.00元
书号：15111·12597
网址：http：/www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
前言，
1范围
规范性引用文件
结构型式、基本参数和主要尺寸3
4产品标记
4.1产品型号.
4.2标记示例..
5技术要求..
5.1一般要求
5.2主要零件.
5.3装配.
6检验规则
标志、包装和贮存
7.1标志。
7.2包装..

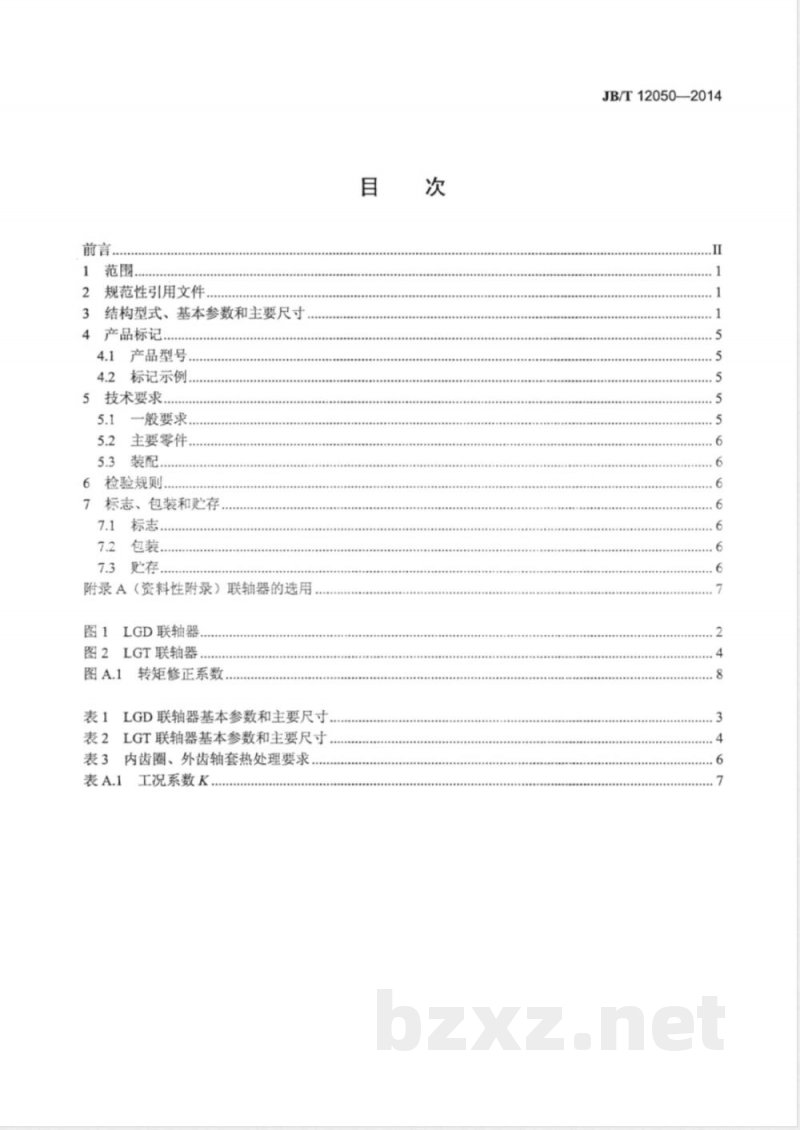

附录A（资料性附录）联轴器的选用图1
LGD联轴器
图2LGT联轴器
转矩修正系数
表1LGD联轴器基本参数和主要尺寸表2LGT联轴器基本参数和主要尺寸表3内齿圈、外齿轴套热处理要求表A.1工况系数K.
JB/T12050—2014
JB/T12050—2014

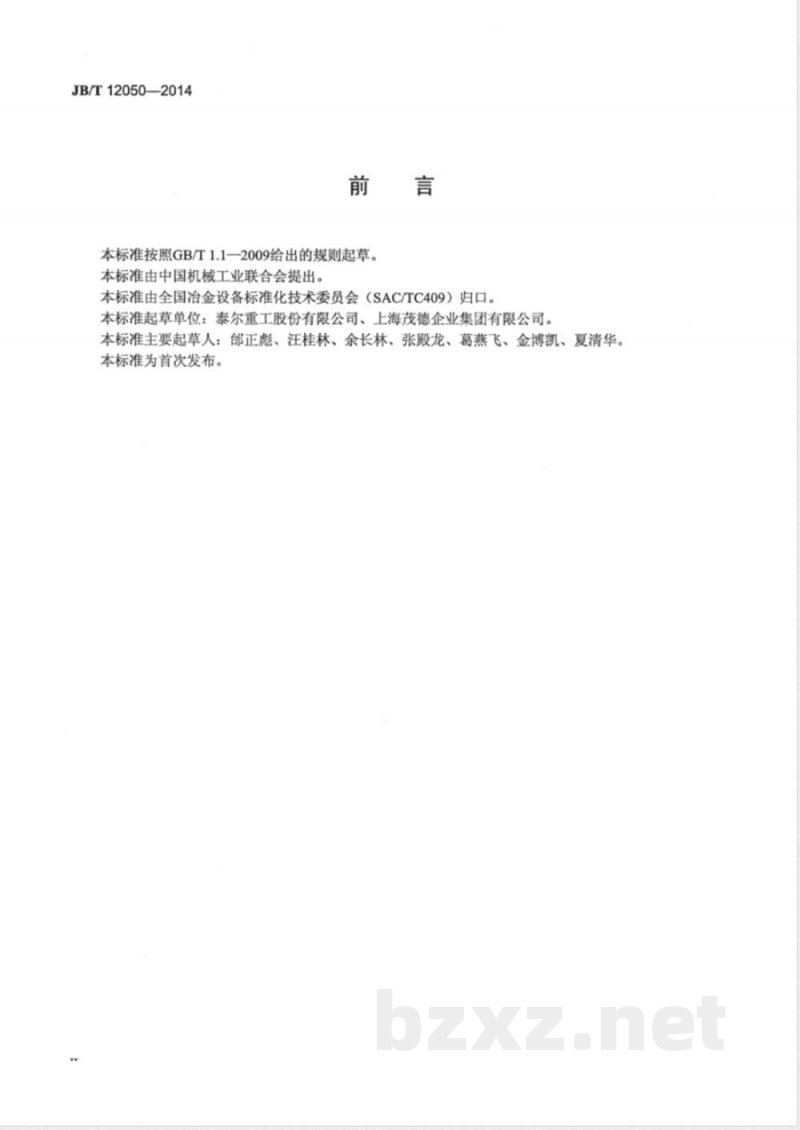

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。本标准起草单位：泰尔重工股份有限公司、上海茂德企业集团有限公司。本标准主要起草人：正彪、汪桂林、余长林、张殿龙、葛燕飞、金博凯、夏清华。本标准为首次发布。

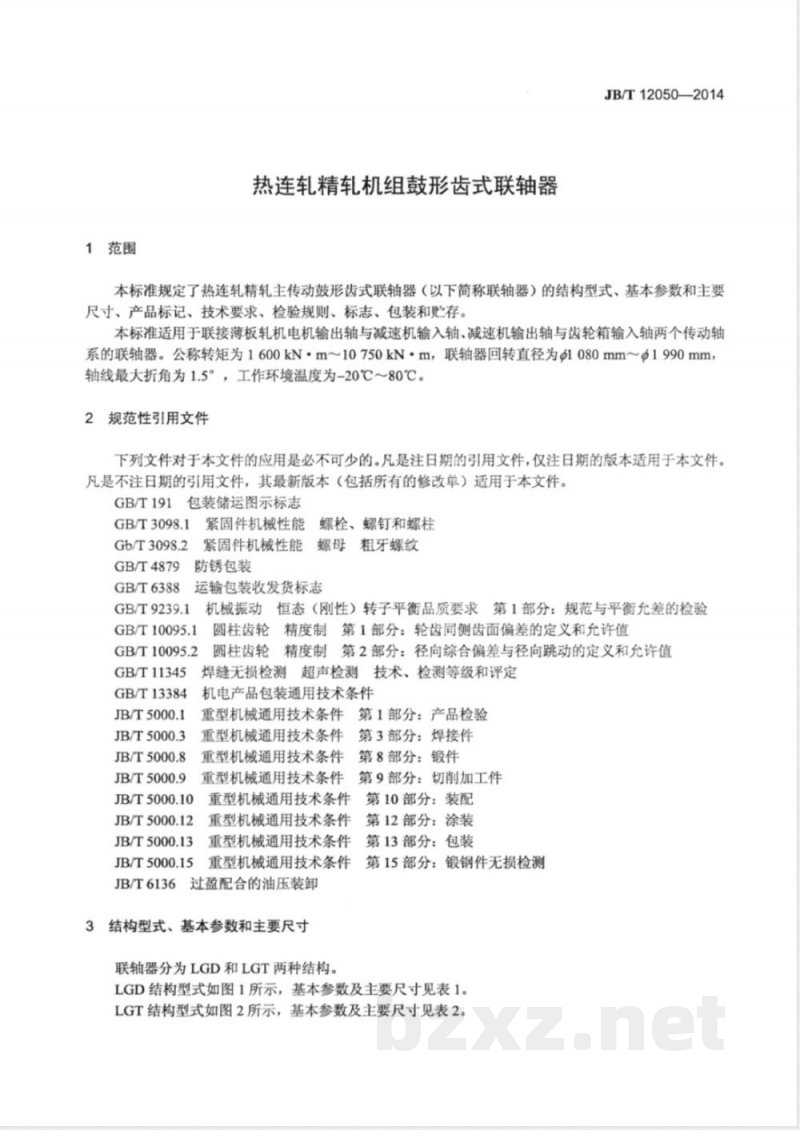

1范围
热连轧精轧机组鼓形齿式联轴器JB/T12050—2014
本标准规定了热连轧精轧主传动鼓形齿式联轴器（以下简称联轴器）的结构型式、基本参数和主要尺寸、产品标记、技术要求、检验规则、标志、包装和贮存。本标准适用于联接薄板轧机电机输出轴与减速机输入轴、减速机输出轴与齿轮箱输入轴两个传动轴系的联轴器。公称转矩为1600kN·m10750kN·m，联轴器回转直径为1080mm~1990mm轴线最大折角为1.5°，工作环境温度为-20℃～80℃。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
紧固件机械性能螺栓、螺钉和螺柱GB/T3098.1
Gb/T3098.2
GB/T4879
GB/T6388
紧固件机械性能
螺母粗牙螺纹
防锈包装
运输包装收发货标志
GB/T9239.1
GB/T10095.1
GB/T10095.2
GB/T11345
GB/T13384bZxz.net
JB/T5000.1
JB/T5000.3
JB/T5000.8
JB/T5000.9
JB/T5000.10
JB/T5000.12
JB/T5000.13
JB/T5000.15
机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值圆柱齿轮精度制
第2部分：径向综合偏差与径向跳动的定义和允许值焊缝无损检测超声检测技术、检测等级和评定机电产品包装通用技术条件
重型机械通用技术条件第1部分：产品检验重型机械通用技术条件第3部分：焊接件重型机械通用技术条件第8部分：锻件重型机械通用技术条件第9部分：切削加工件重型机械通用技术条件
第10部分：装配
重型机械通用技术条件
重型机械通用技术条件
重型机械通用技术条件
5过盈配合的油压装卸
JB/T6136
3结构型式、基本参数和主要尺寸联轴器分为LGD和LGT两种结构。第12部分：涂装
第13部分：包装
第15部分：锻钢件无损检测
LGD结构型式如图1所示，基本参数及主要尺寸见表1。LGT结构型式如图2所示，基本参数及主要尺寸见表2。
