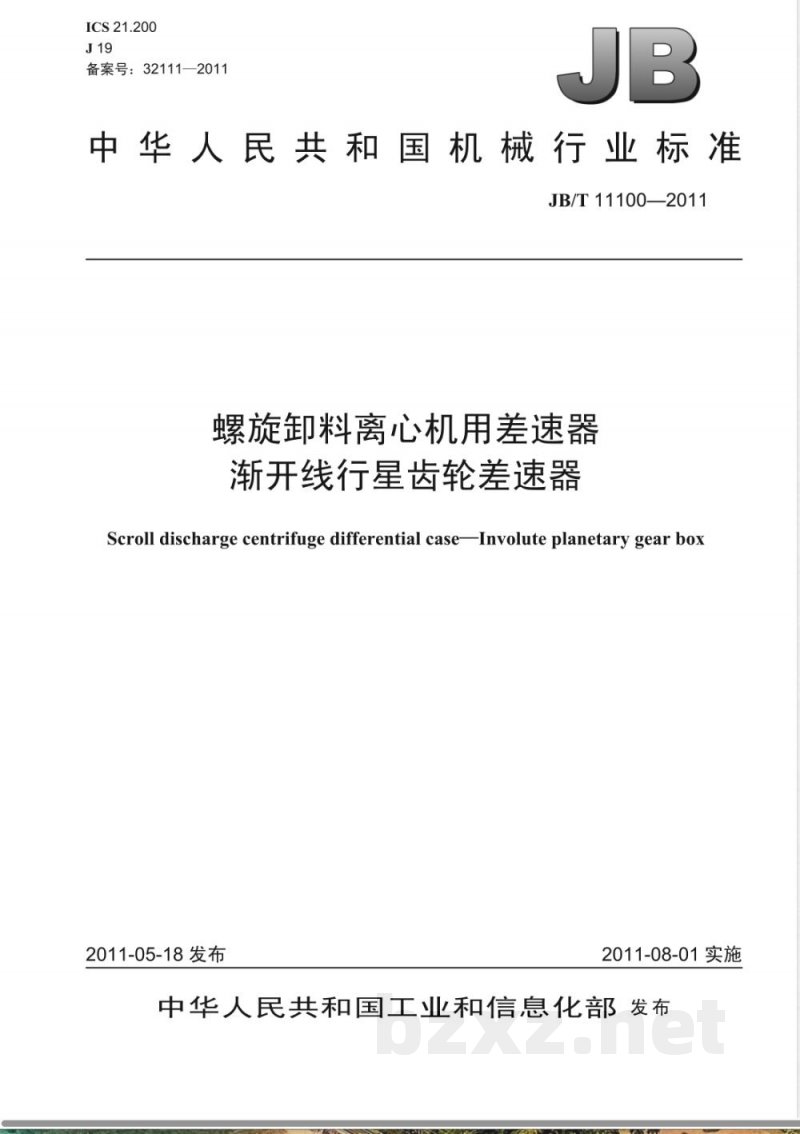

ICS21.200
备案号：32111—2011
中华人民共和国机械行业标准　JB/T 11100—2011
螺旋卸料离心机用差速器
渐开线行星齿轮差速器
Scroll discharge centrifuge differential caseInvolute planetary gear box2011-05-18 发布
2011-08-01实施

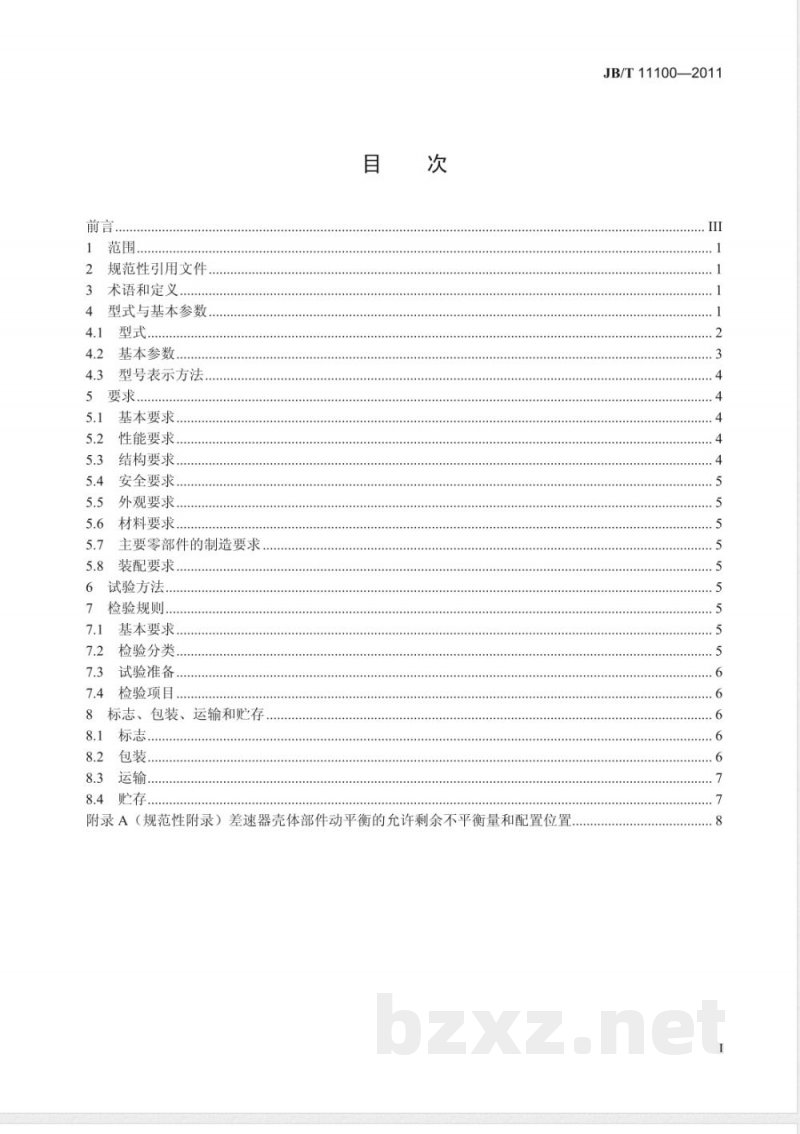

中华人民共和国工业和信息化部发布前言
2规范性引用文件
3术语和定义
4型式与基本参数..
基本参数..
型号表示方法.
要求…
5..．基本要求....
性能要求..
结构要求.…
5.4安全要求.
外观要求……
材料要求.
主要零部件的制造要求
5.8装配要求
6试验方法..
检验规则..
基本要求
检验分类.
试验准备
检验项目...
标志、包装、运输和贮存
8.3运输..．
8.4贮存
+++.+-...
附录A（规范性附录）差速器壳体部件动平衡的允许剩余不平衡量和配置位置JB/T11100—2011
....+++++

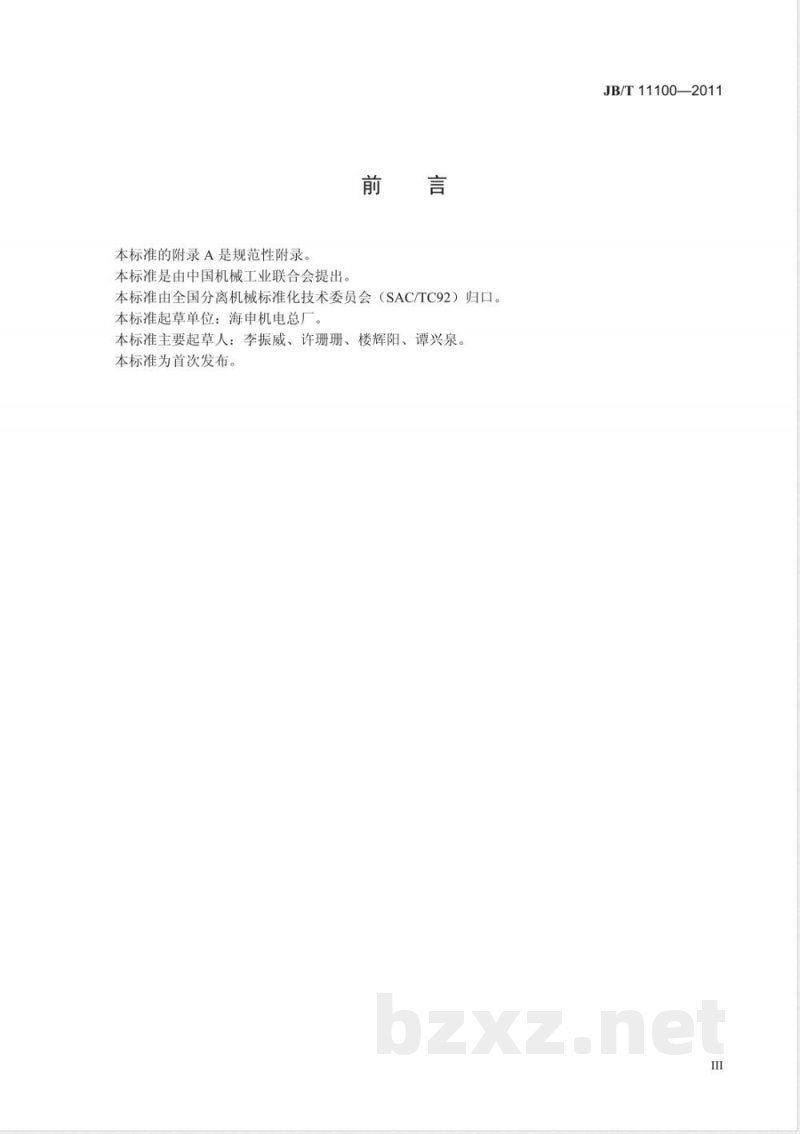

本标准的附录A是规范性附录。
本标准是由中国机械工业联合会提出。前言
本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。
本标准起草单位：海申机电总厂。本标准主要起草人：李振威、许珊珊、楼辉阳、谭兴泉。本标准为首次发布。
JB/T11100—2011

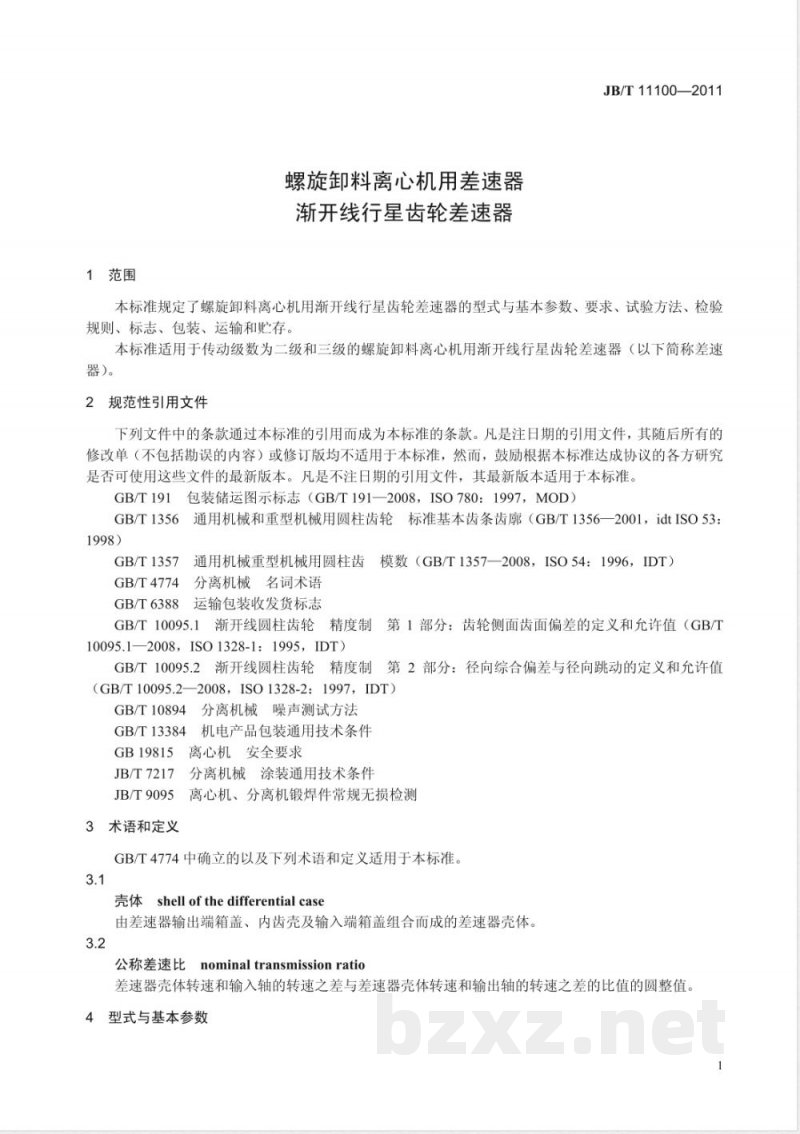

1范围
螺旋卸料离心机用差速器
渐开线行星齿轮差速器
JB/T11100—2011
本标准规定了螺旋卸料离心机用渐开线行星齿轮差速器的型式与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于传动级数为二级和三级的螺旋卸料离心机用渐开线行星齿轮差速器（以下简称差速器）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T191
GB/T1356通用机械和重型机械用圆柱齿轮标准基本齿条齿廓（GB/T1356—2001，idtISO53：1998）
GB/T1357通用机械重型机械用圆柱齿模数（GB/T1357—2008，ISO54：1996，IDT）GB/T4774分离机械名词术语
GB/T6388运输包装收发货标志
GB/T10095.1渐开线圆柱齿轮精度制第1部分：齿轮侧面齿面偏差的定义和允许值（GB/T10095.1—2008，ISO1328-1：1995，IDT)GB/T10095.2渐开线圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值(GB/T10095.2—2008，ISO1328-2:1997，IDT)分离机械噪声测试方法
GB/T10894
机电产品包装通用技术条件
GB/T13384
5离心机安全要求
GB19815
JB/T7217分离机械涂装通用技术条件JB/T9095
3术语和定义
离心机、分离机锻焊件常规无损检测GB/T4774中确立的以及下列术语和定义适用于本标准。3.1
壳体shell of the differential case由差速器输出端箱盖、内齿壳及输入端箱盖组合而成的差速器壳体。3.2
公称差速比nominaltransmissionratio差速器壳体转速和输入轴的转速之差与差速器壳体转速和输出轴的转速之差的比值的圆整值4型式与基本参数
JB/T11100—2011
4.1型式
差速器按结构型式分为：
a）二级传动，如图1所示；
b）三级传动，如图2所示。
一输入轴：2-
一输入端箱盖：3
级行星轮：4-
输出端箱盖；8——轮轴；9
1——输入轴；2——输入端箱盖：37
—输出轴；8—
一输出端箱盖：9-
内齿壳：5
二级太阳轮；10
二级传动差速器示意图
一级行星轮；
轮轴；10
二级行星轮：6-
级太阳轮；11-一
一轴瓦。
二级行星轮；5-
级太阳轮：11
内齿壳：6-
二级太阳轮；12-
三级传动差速器示意图
输出轴：
三级行星轮；
级太阳轮：13一
一轴瓦。
基本参数
二级传动的基本参数应符合表1的规定。4.2.1
差速器型号
输出转矩
12 000
15 000
20 000
50 000
100000
二级传动的基本参数
壳体最高转速
三级传动的基本参数应符合表2的规定。表2
差速器型号
输出转矩
壳体最高转速
公称差速比
JB/T 11100—2011
25、28、29.5、31.5、35.5、38、40、43、45、48、50、56、57、63、71、80、91、96、100、112、115、131、140、154
三级传动的基本参数
公称差速比
91、96、100、112、115、131、140、154、157、160、180、200、224、250、280、3153
JB/T11100—2011
差速器型号
输出转矩
12 000
100000
4.3型号表示方法
壳体最高转速
4.3.1差速器型号表示方法如下：口
4.3.2标记示例：
表2（续）
公称差速比
91、96、100、112、115、131、140、154、157、160、180、200、224、250、280、315公称差速比
输出转矩，单位为kN·m
二级传动B
三级传动C
行星齿轮差速器
a）二级行星齿轮差速器，输出转矩5000N·m，公称差速比91：NB5—91
b）三级行星齿轮差速器，输出转矩10000N·m，公称差速比96：NC10—96
5要求
5.1基本要求
差速器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。5.2性能要求
5.2.1差速器壳体最高转速时，输出转矩应符合设计要求，2差速器噪声（声压级）应不大于85dB（A）。5.2.2
3差速器温升应不大于40℃，最高温度应不大于70℃。5.2.3
5.2.4差速器的公称差速比应符合设计要求。5.3结构要求
差速器的结构设计应符合GB19815的规定。差速器应有检测与离心机装配精度的加工表面。差速器设计强度应符合差速器壳体最高转速的要求。5.3.4差速器应有加油、放油孔及油位孔。5.3.5差速器的渐开线圆柱齿轮模数应符合GB/T1357的规定5.3.6差速器内渐开线圆柱齿轮的基本齿廓应符合GB/T1356的规定。5.4安全要求
差速器的安全要求应符合GB19815的规定5.5外观要求
差速器的涂装质量应符合JB/T7217的规定。5.6材料要求
5.6.1差速器所采用的材料应符合相关标准的规定，并有供应厂商的质量证明书。JB/T11100—2011
5.6.2制造差速器的材料，允许以性能相同或较优的材料代替，但必须经设计部门同意。5.7主要零部件的制造要求
5.7.1毛坏件的处理和无损检测。锻件应进行消除应力和改善金相组织的处理。5.7.1.1
：壳体锻件在热处理后应进行无损检测，符合JB/T9095的规定。5.7.1.2
5.7.1.3齿轮精度应符合GB/T10095.1和GB/T10095.2的规定2重量误差与动平衡要求：
行星轮、轮轴和轴瓦重量误差不大于2g，每组重量误差不大于1g。5.7.2.1
5.7.2.2差速器壳体须经动平衡，其平衡品质级别应不低于6.3级，许用不平衡量的确定应按附录A中的公式计算。最大总校正质量应不大于总质量的1/2000。5.8装配要求
5.8.1差速器各接合面及密封部位不得渗漏。5.8.2同一规格的紧固件重量误差应不大于1g。5.8.3组装后应转动灵活、无卡阻。6试验方法
差速器进行试验时，安装形式应与使用时一致，负荷运转试验应在测试台上进行6.2差速器进行试验时，壳体应以最高转速输入，输入轴应固定。6.3差速器应采用外表面非接触式测温，测量内齿壳温度最高处的温度6.4差速器的噪声测定应按照GB/T10894规定的方法进行。6.5差速器各接合面及密封部位目测不得渗漏。6.6
空运转试验在额定转速下进行，空运转时间应不少于2h。6.7负荷运转试验在额定工况下进行，运转时间应不少于4h。7检验规则
7.1基本要求
差速器须经制造厂质量检验部门检验。7.2检验分类
产品检验分出厂检验（空运转试验）和型式检验（空运转试验和负荷运转试验），每台差速器都应进行出厂检验。在下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制鉴定；b）正式生产后，如结构、材料、工艺有较大改变可能影响产品性能时：c）产品长期停产后，恢复生产时；d）出厂检验与上次型式检验有较大差异时；5
JB/T11100—2011
e）国家质量监督机构提出进行型式检验的要求时。7.3试验准备此内容来自标准下载网
试验前应查对下列文件：
a）主要零件的材料质量证明书：b）差速器外壳的无损检测报告；c）主要零件的热处理报告；
d）差速器外壳部件的动平衡试验报告：e）主要外购件的合格证。
7.4检验项目
差速器的各类检验，应符合表3的规定。表3检验项目
检验项目
文件查对
装配要求
外观检查
温度和温升
密封性能
公称差速比
输出转矩
技术要求条款
出厂检验
注：△表示应进行检验；O表示按需要进行检验；一表示不进行检验。3标志、包装、运输和贮存
8.1标志
检验类别
每台差速器应在壳体的明显部位做好耐久性的产品标记，标记应标出以下内容：a）制造厂名或商标；
b）差速器的型号；
c）差速器最高转速；
d）出厂编号。
8.2包装
型式检验
8.2.1差速器的包装应符合GB/T13384的规定，与离心机装配表面应涂防锈油，组装后外露表面应进行防腐处理。
8.2.2包装箱的箱外标志应符合GB/T191的规定。8.2.3
3包装箱外的收发货标志应符合GB/T6388的规定。8.2.4差速器出厂时应随带下列文件：a）装箱单；
b）产品合格证；
c）产品使用说明书；
d）随机备、附件清单；
e）安装图。
8.3运输
差速器装运过程中宜水平放置
8.4购存
JB/T11100—2011
差速器应存放在温度不高于40℃，相对湿度不大于80%，无腐蚀介质的遮蔽场所。7
