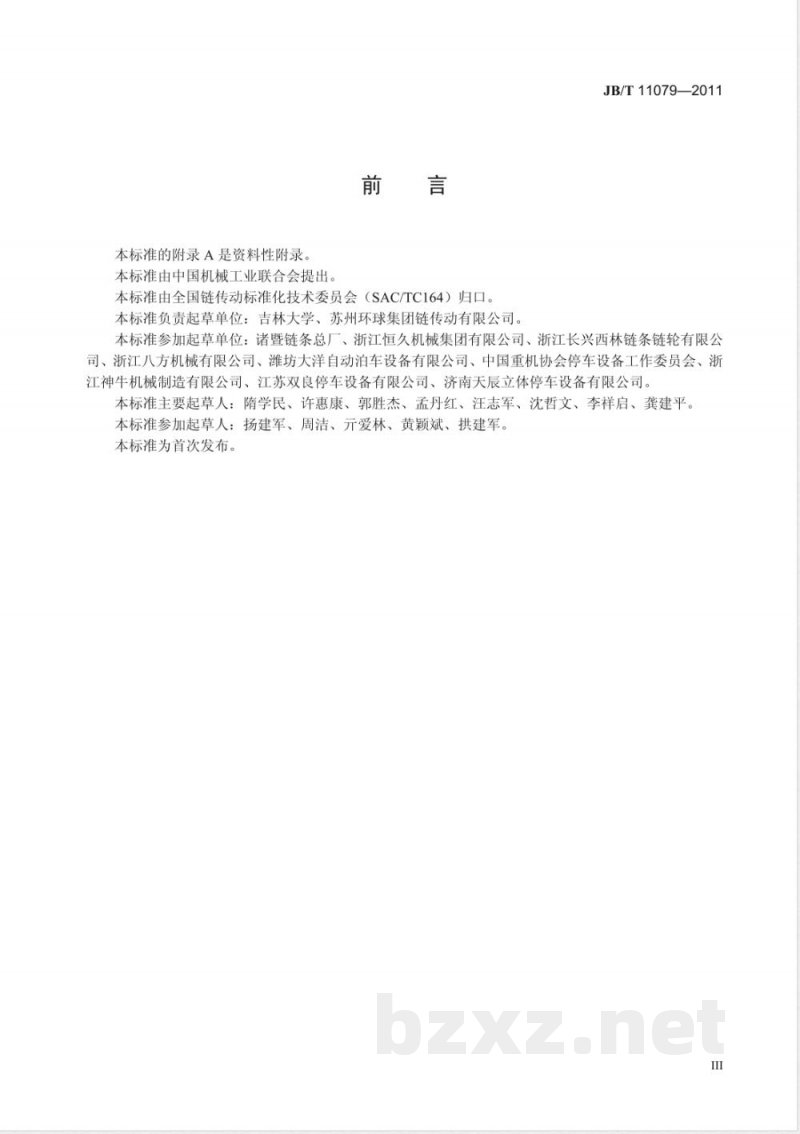

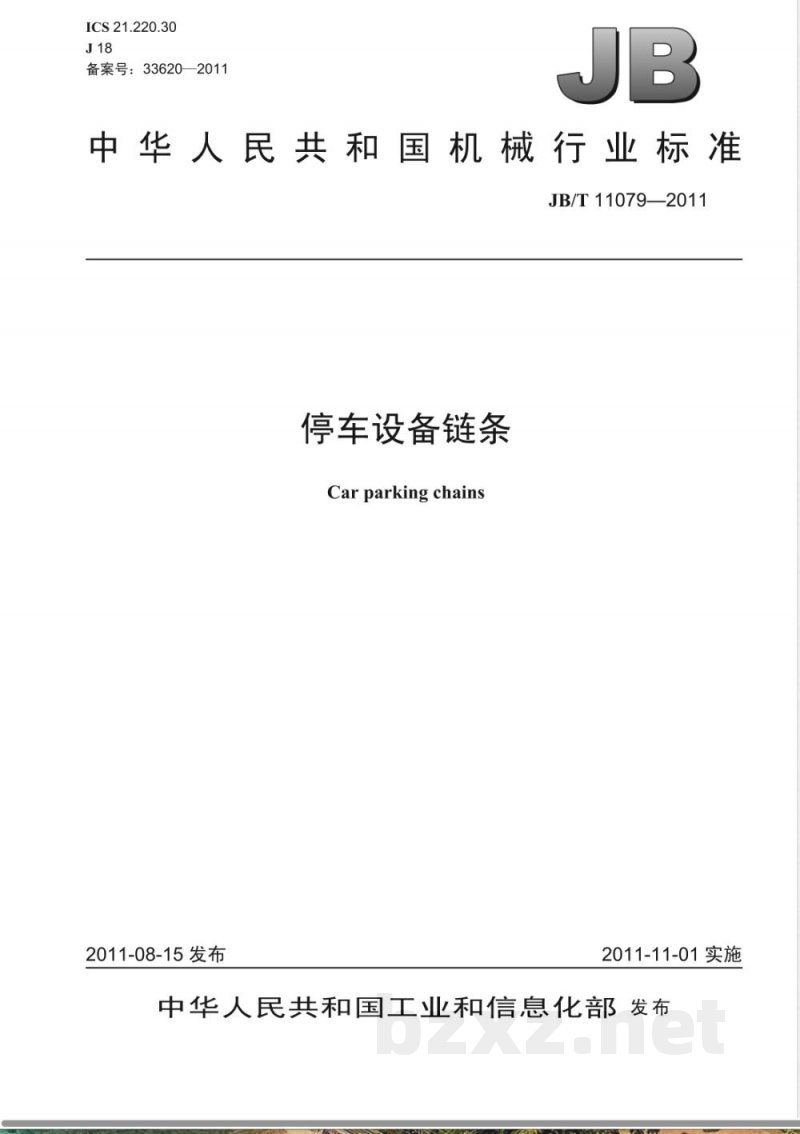

中华人民共和国机械行业标准 JB/T11079-2011 停车设备链条 发布日期：2011-08-15 实施日期：2011-11-01 前言 本标准由中国机械工业联合会提出，并由全国链传动标准化技术委员会（SAC/TC164）归口。起草单位为吉林大学、苏州环球集团链传动有限公司。参加起草单位包括诸暨链条总厂、浙江恒久机械集团有限公司、浙江长兴西林链条链轮有限公司、浙江八方机械有限公司、潍坊大洋自动泊车设备有限公司、中国重机协会停车设备工作委员会、浙江神牛机械制造有限公司、江苏双良停车设备有限公司、济南天辰立体停车设备有限公司。主要起草人：隋学民、许惠康、郭胜杰、孟丹红、汪志军、沈哲文、李祥启、龚建平。参加起草人：扬建军、周洁、元爱林、黄颖斌、拱建军。本标准首次发布。 1 范围 本标准规定了机械式停车设备用链条的结构型式、尺寸、链长精度、抗拉强度和动载强度，以及与相关连接件有关的技术要求。适用于牵引、拉电机械式立体停车设备载车板和升降机所使用的滚子链及相关连接件。 2 规范性引用文件 下列文件通过本标准引用而成为本标准条款。注日期的引用文件，其修改单或修订版不适用于本标准，但鼓励研究其最新版本是否可用。未注日期的引用文件，其最新版本适用于本标准。 - GB/T1243-2006 传动用短节距精密滚子链、套筒链、附件和链轮（ISO606:2004，IDT） - GB/T9785-2007 链条链轮名词术语（ISO13203:2005，IDT） 3 链条 3.1 术语和定义 下列术语和定义适用于本标准，部分参照GB/T9785。 3.1.1 扭曲（twist） 各链节间铰链轴线不在同一平面内。 3.1.2 连接件（connector） 机械式停车设备载车板和升降机与链条之间的连接零件。 3.2 结构型式 停车设备链条的基本结构型式如图1和图2所示。图示仅表示链条和零部件型式，并不定义实际形状。推荐使用带开口销的连接链节，不应选用过渡链节。 a）单排链条 b）双排链条 3.3 尺寸 停车设备链条的尺寸应符合图3及表1规定。表1中的最大和最小尺寸为互换性尺寸，不是制造链条公差极限。 3.4 标示 链条应采用表1中的标准链号标示。链号由三部分组成： - 字母“LT”表示停车设备链条； - 数字部分表示链条结构和节距，个位数字“0”表示链条结构型式，十位及以上数字乘以3.175表示链条节距（毫米）； - 字母“H”表示链条为重载型。链号后的连线和数字表示链条排数，单排链条可省略。示例：LT80表示节距25.4mm单排链条，LT80H表示重载型单排链条，LT80-2表示双排链条。 3.5 拉力试验 链条应进行拉力试验，其最小抗拉强度应达到表1规定值。 3.6 预拉和链长测量 3.7 扭曲测量 3.8 动载试验 3.9 标记 4 连接件 4.1 连接方式和尺寸 4.2 强度要求 4.3 长度调整 5 链轮 附录A（资料性附录） A.1 概述 A.2 LT80链条应用举例 参考文献 表1 链条主要尺寸、最小抗拉强度和最小动载强度测量力、最少节数 表2 连接件主要尺寸 表3 链条和连接件型式 图1 链条和连接件型式 图2 链节型式 图3 链条尺寸代号
