【其他行业标准】 冷轧主传动用十字轴式万向联轴器

ICS21.120.20
备案号：47555—2014

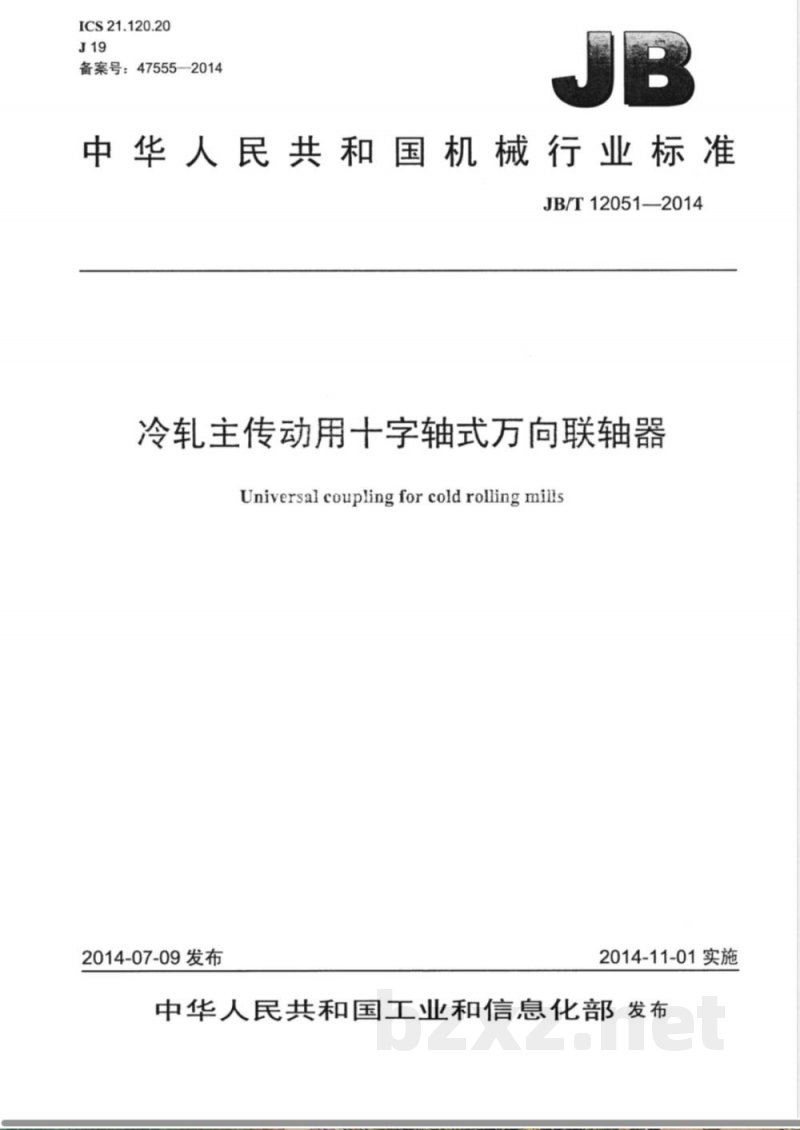

中华人民共和国机械行业标准
JB/T12051—2014
冷轧主传动用十字轴式方向联轴器Universalcouplingforcoldrollingmills2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布前言

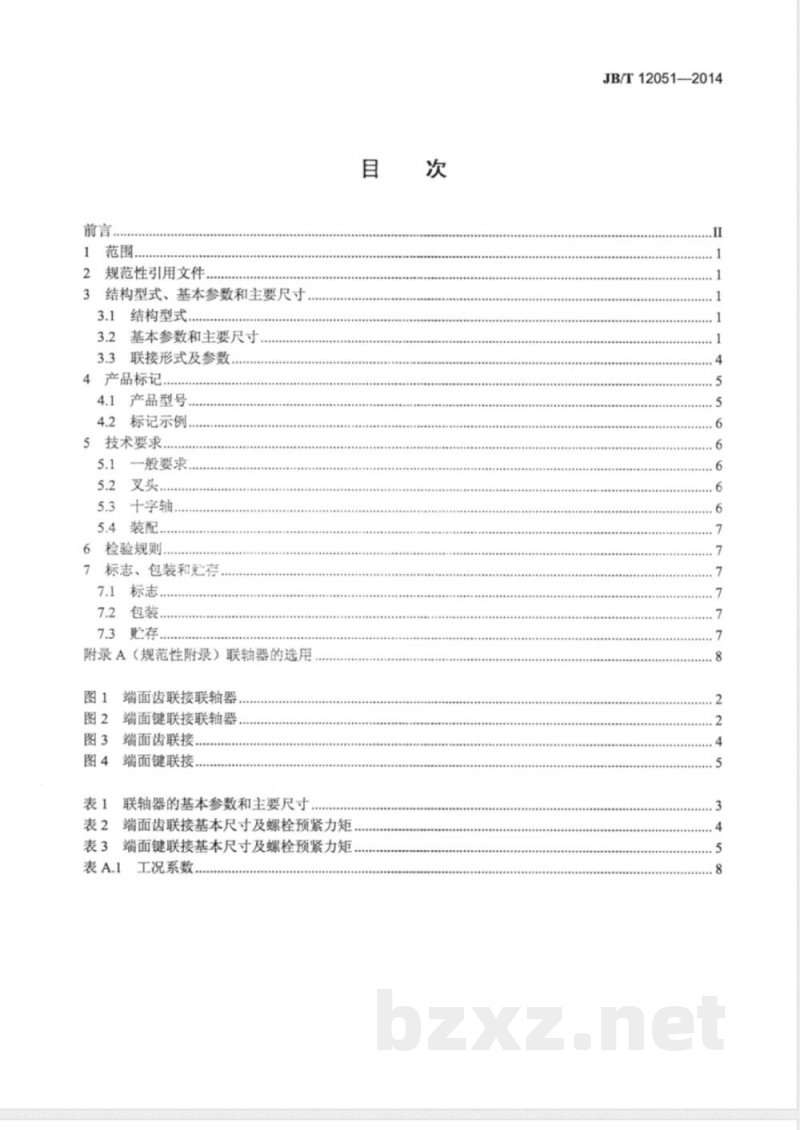

2规范性引用文件
3结构型式、基本参数和主要尺寸3.1结构型式，
3.2基本参数和主要尺寸
3.3联接形式及参数
4产品标记..
4.1产品型号.
4.2标记示例.
5技术要求..
5.1一般要求.
5.2叉头..
5.3十字轴。
5.4装配..
6检验规则.
7标志、包装和贮有
7.1标志.
7.2包装
附录A（规范性附录）联轴器的选用图1
端面齿联接联轴器
端面键联接联轴器
端面齿联接、
端面键联接.
联轴器的基本参数和主要尺寸
端面齿联接基本尺寸及螺栓预紧力矩表3端面键联接基本尺寸及螺栓预紧力矩表A.1
工况系数，
JB/T12051—2014
JB/T12051—2014

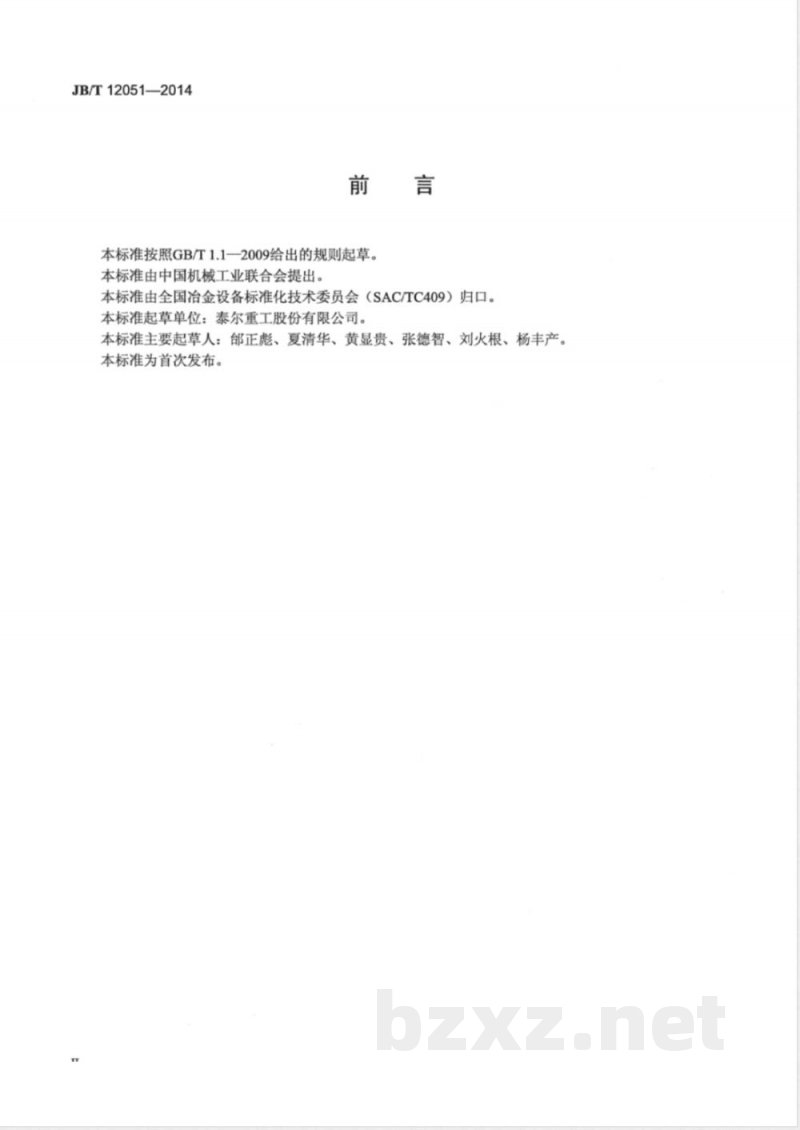

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。本标准起草单位：泰尔重工股份有限公司。本标准主要起草人：邰正彪、夏清华、黄显贵、张德智、刘火根、杨丰产。本标准为首次发布。

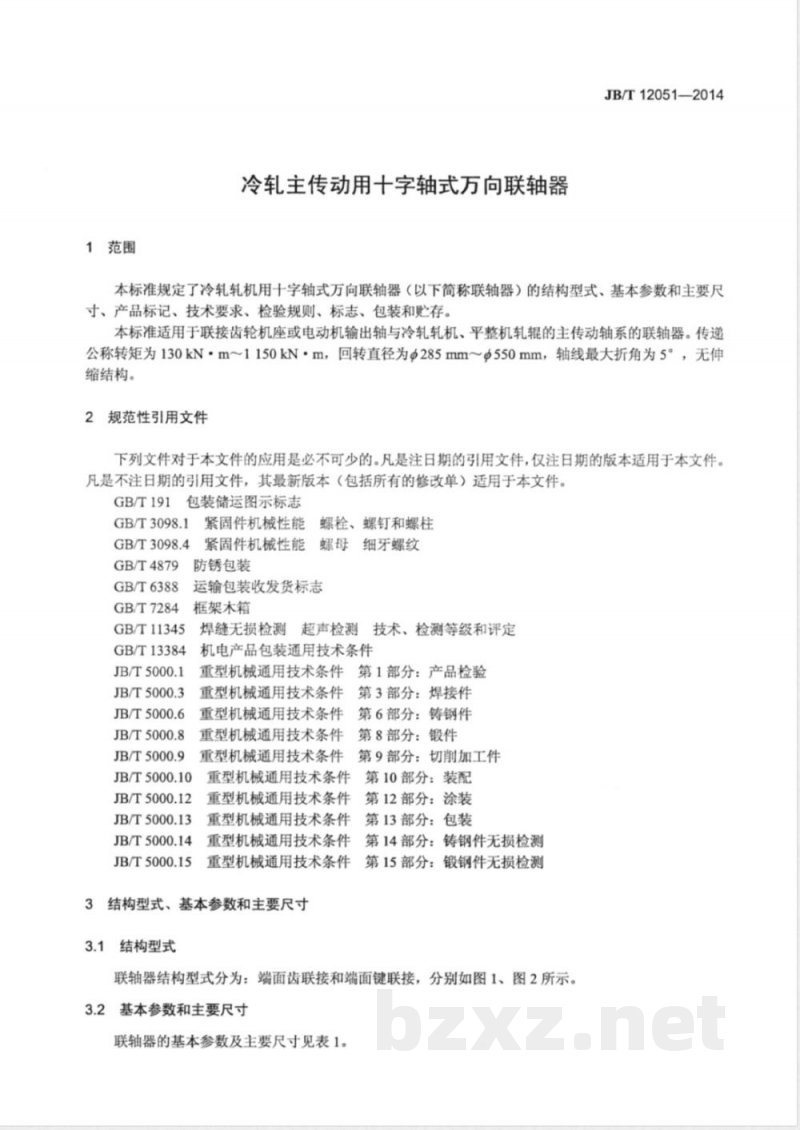

1范围
冷轧主传动用十字轴式万向联轴器JB/T12051—2014
本标准规定了冷轧轧机用十字轴式万向联轴器（以下简称联轴器）的结构型式、基本参数和主要尺寸、产品标记、技术要求、检验规则、标志、包装和贮存。本标准适用于联接齿轮机座或电动机输出轴与冷轧轧机、平整机轧辊的主传动轴系的联轴器。传递公称转矩为130kN·m~1150kN·m，回转直径为?285mm~@550mm，轴线最大折角为5°，无伸缩结构。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。包装储运图示标志
GB/T191
GB/T3098.1
GB/T3098.4
GB/T4879
GB/T6388
GB/T7284
GB/T11345
GB/T13384
JB/T5000.1
JB/T5000.3
JB/T5000.6
JB/T5000.8
JB/T5000.9
紧固件机械性能螺栓、螺钉和螺柱紧固件机械性能螺母细牙螺纹
防锈包装
运输包装收发货标志
框架木箱
焊缝无损检测超声检测技术、检测等级和评定机电产品包装通用技术条件
重型机械通用技术条件第1部分：产品检验重型机械通用技术条件
第3部分：焊接件
重型机械通用技术条件第6部分：铸钢件重型机械通用技术条件第8部分：锻件重型机械通用技术条件
第9部分：切削加工件
JB/T5000.10
JB/T5000.12
JB/T5000.13
JB/T5000.14
JB/T5000.15
第10部分：装配
重型机械通用技术条件
重型机械通用技术条件此内容来自标准下载网
第12部分：涂装
重型机械通用技术条件
牛第13部分：包装
重型机械通用技术条件
重型机械通用技术条件
3结构型式、基本参数和主要尺寸3
3.1结构型式
第14部分：铸钢件无损检测
第15部分：锻钢件无损检测

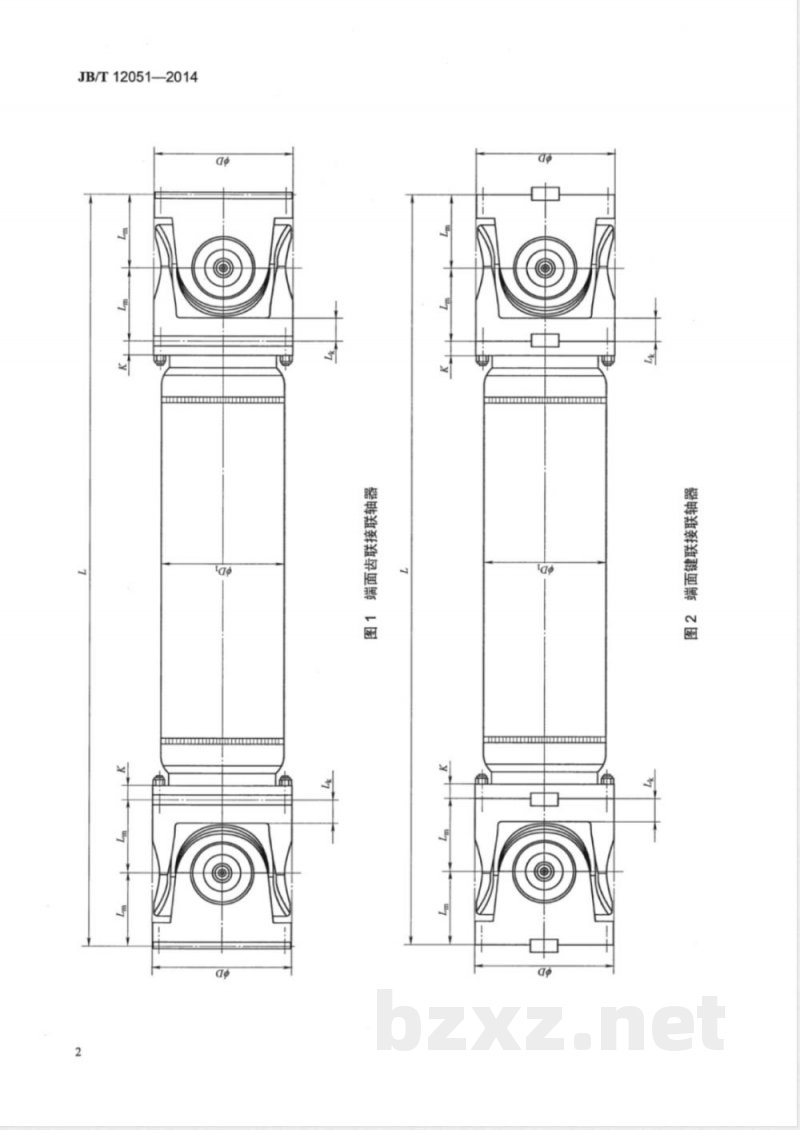

联轴器结构型式分为：端面齿联接和端面键联接，分别如图1、图2所示。3.2基本参数和主要尺寸
联轴器的基本参数及主要尺寸见表1。JB/T12051—2014
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
