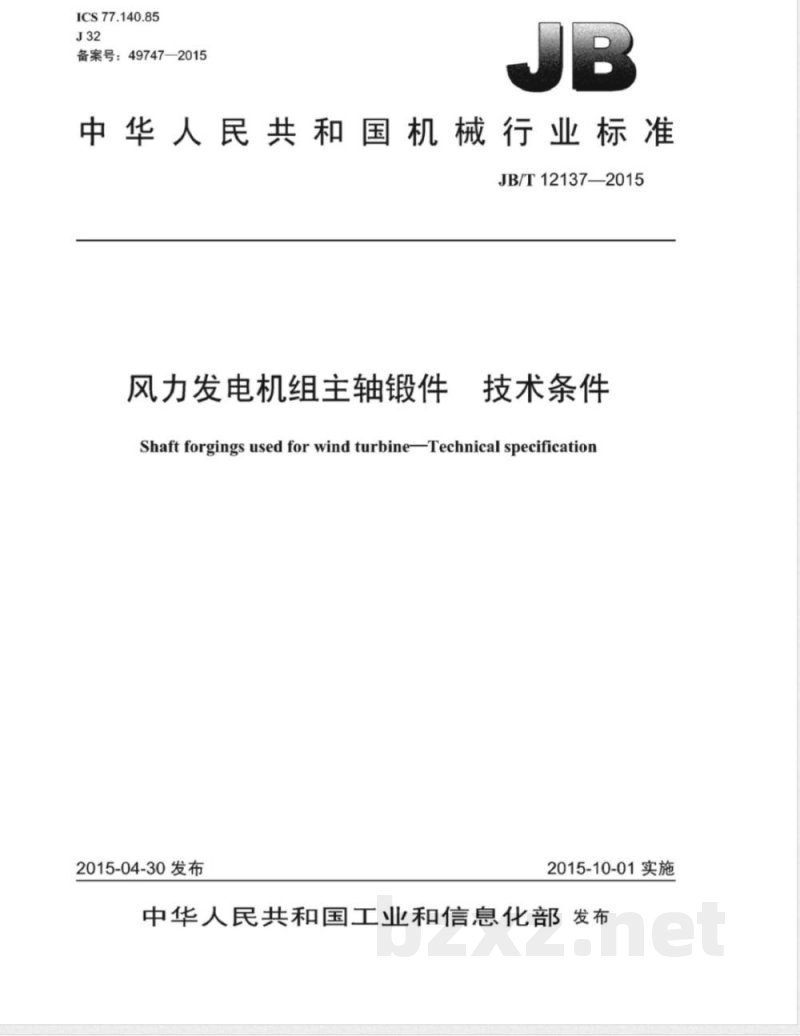

ICS 77.140.85
中华人民共和国机械行业标准 JB/T12137-2015
风力发电机组主轴锻件技术条件 Shaft forgings used for wind turbine - Technical specificationWww.bzxZ.net
2015-04-30 发布，2015-10-01 实施

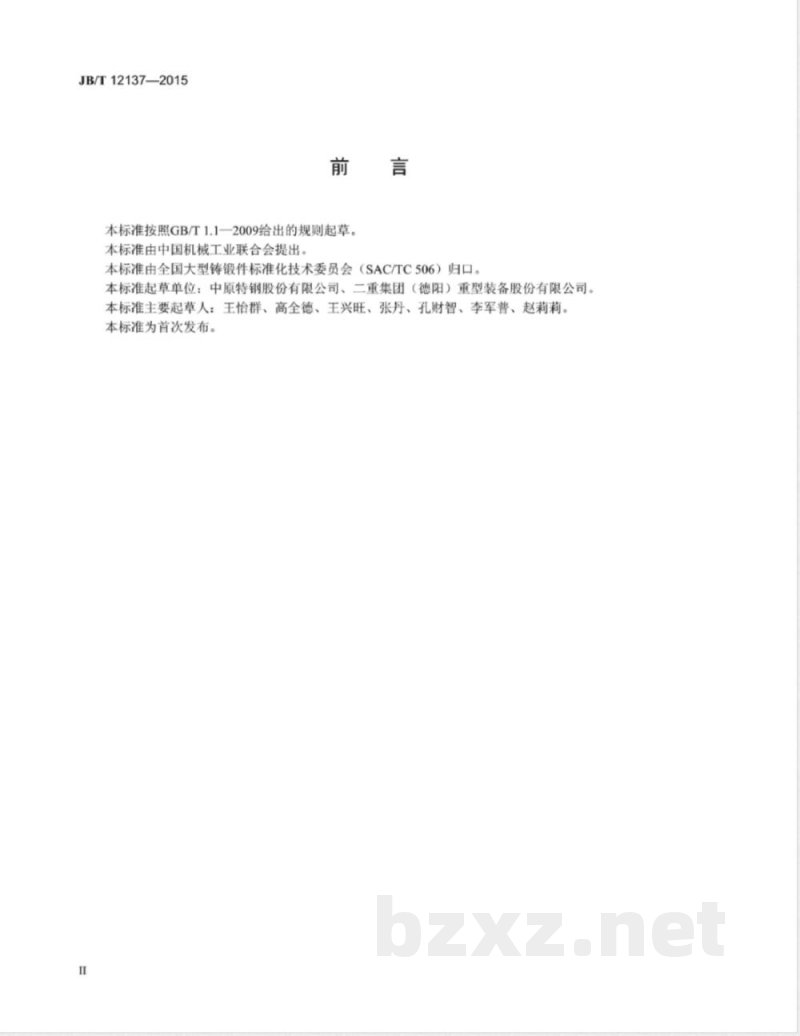

前言
本标准按照 GB/T1.1-2009 的规则起草，由中国机械工业联合会提出，全国大型铸锻件标准化技术委员会（SAC/TC506）归口。起草单位：中原特钢股份有限公司、二重集团（德阳）重型装备股份有限公司。主要起草人：王怡群、高全德、王兴旺、张丹、孔财智、李军普、赵莉莉。本标准为首次发布。

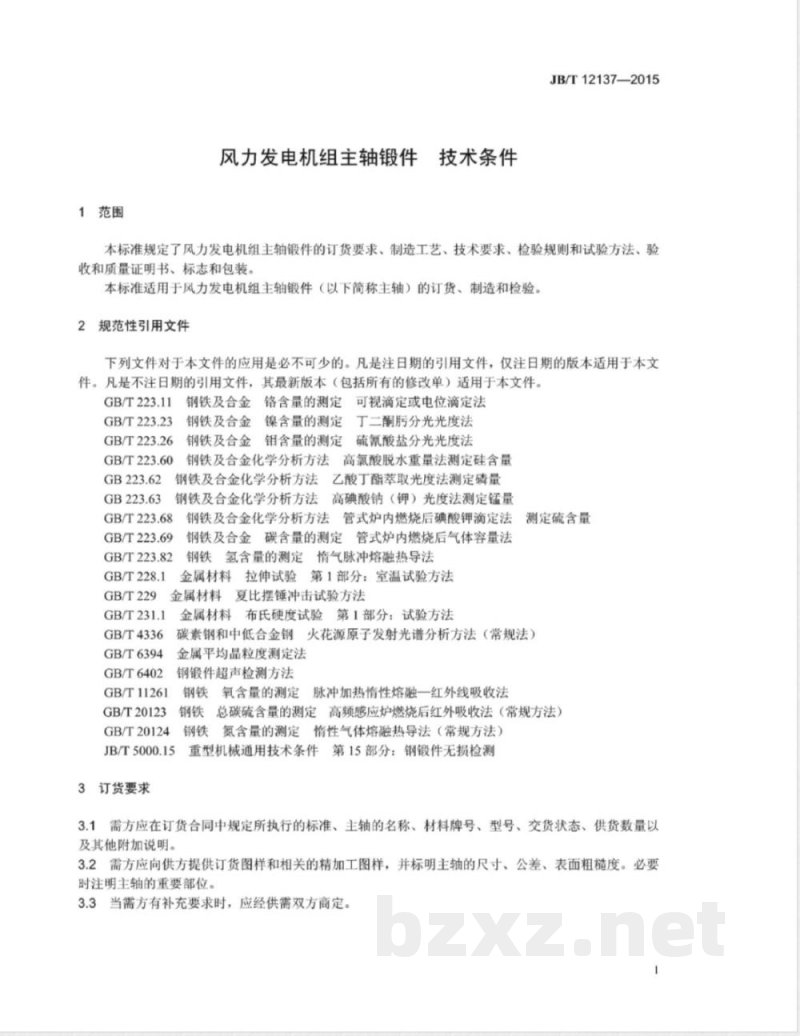

1 范围
本标准规定了风力发电机组主轴锻件的订货要求、制造工艺、技术要求、检验规则和试验方法，以及验收、质量证明书、标志、包装和运输要求。适用于风力发电机组主轴锻件（以下简称主轴）的订货、制造和检验。

2 规范性引用文件
下列文件对本标准的应用必不可少：
- GB/T 223.11、GB/T 223.23、GB/T 223.26、GB/T 223.60、GB 223.62、GB 223.63、GB/T 223.68、GB/T 223.69、GB/T 223.82 钢铁及合金化学分析方法
- GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法
- GB/T 229 金属材料夏比摆锤冲击试验方法
- GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法
- GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）
- GB/T 6394 金属平均晶粒度测定方法
- GB/T 6402 钢锻件超声检测方法
- GB/T 11261 钢铁氧含量的测定 脉冲加热熔融-红外吸收法
- GB/T 20123 钢铁总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法）
- GB/T 20124 钢铁氮含量的测定 气体熔融热导法（常规方法）
- JB/T 5000.15 重型机械通用技术条件第15部分：钢锻件无损检测

3 订货要求
3.1 需方应在订货合同中规定所执行的标准、主轴名称、材料牌号、型号、交货状态、供货数量及其他附加说明。
3.2 需方应向供方提供订货图样和相关精加工图样，并标明主轴的尺寸、公差和表面粗糙度，必要时注明主轴重要部位。
3.3 补充要求需经双方商定。

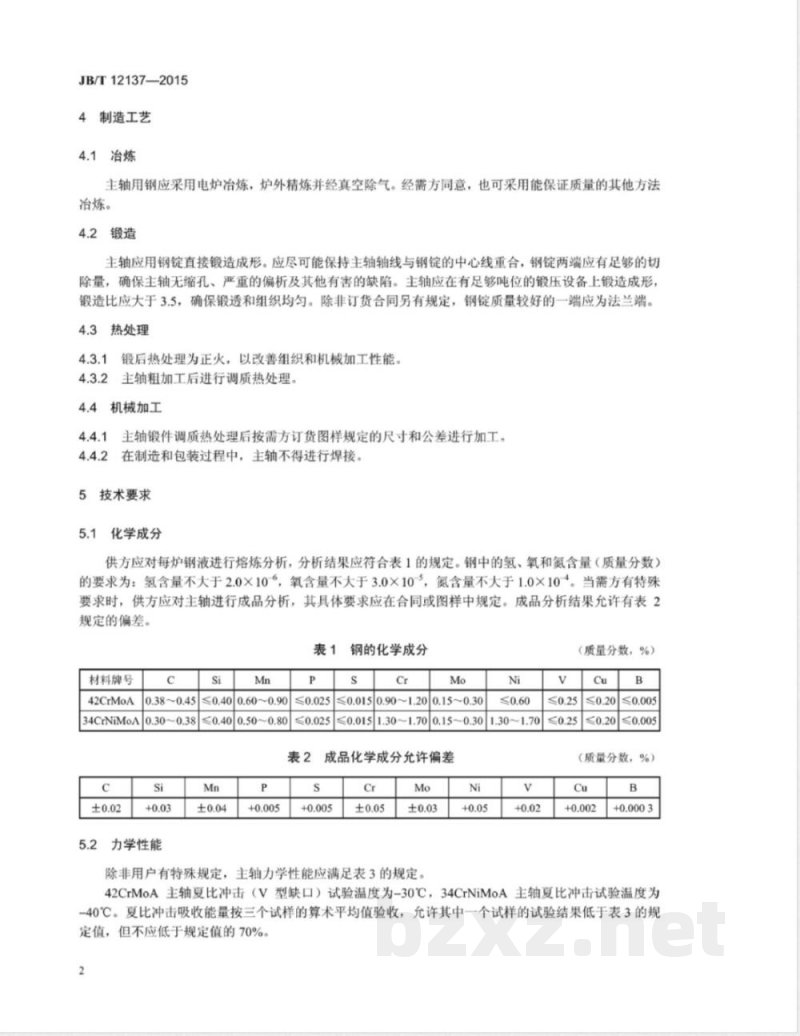

4 制造工艺
4.1 冶炼
主轴用钢应采用电炉冶炼，炉外精炼并经真空除气。经需方同意，也可采用其他能保证质量的冶炼方法。
4.2 锻造
主轴用钢锭直接锻造成形，应尽量保持主轴轴线与钢锭中心线重合，钢锭两端应有足够切除量，确保无缩孔、严重偏析及其他有害缺陷。锻造应在有足够吨位的锻压设备上进行，锻造比应大于3.5，以确保锻透和组织均匀。除非合同另有规定，钢锭质量较好的一端应为法兰端。
4.3 热处理
4.3.1 锻后热处理为正火，以改善组织和机械加工性能。
4.3.2 主轴粗加工后进行调质热处理。
4.4 机械加工
供方可根据情况决定在热处理前是否对主轴表面进行粗加工。交货主轴应符合订货图样规定的尺寸、公差及表面粗糙度要求。

5 技术要求
5.1 化学成分
主轴钢的化学成分应符合表1规定，成品化学成分允许偏差见表2。
5.2 力学性能
主轴应满足表3所列力学性能要求。
5.3 硬度
硬度值应均匀且符合标准规定。
5.4 无损检测
应进行超声或其他必要的无损检测。
5.5 晶粒度
晶粒度应符合标准要求。
5.6 尺寸和表面粗糙度
应符合订货图样要求。

6 检验规则和试验方法
6.1 化学成分分析
6.2 力学性能试验
6.3 硬度检验
6.4 无损检测
6.5 晶粒度检验
6.6 复试
6.7 重新热处理

7 验收
主轴锻件应按技术要求和合同条款进行验收。

8 标志和包装
主轴应按标准进行标识，并进行适当包装，以保证运输过程中不受损。
