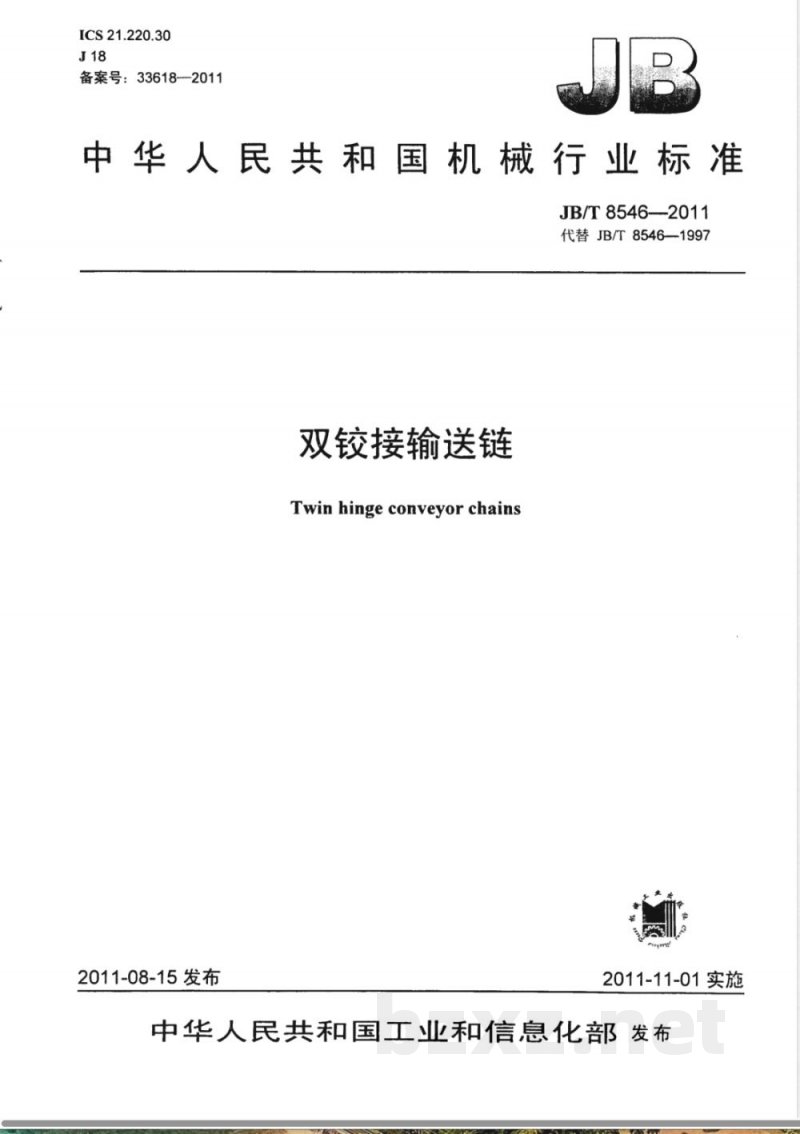

【其他行业标准】 双铰接输送链

ICS 21.220.30
备案号：33618-2011
中华人民共和国机械行业标准
JB/T 8546—2011
代替JB/T85461997
双铰接输送链
Twin hinge conveyorchains
2011-08-15发布
2011-11-01实施
中华人民共和国工业和信息化部发布前言．
2链条
2.1型式和规格，
2.2标示..
尺寸上参数
拉伸试验.
链长精度..
灵活性检验.
附录A（规范性附录）双铰接输送链配用的轨道型式及截面尺寸A.1
轨道型式，
轨道截面尺寸
双铰接输送链的基本结构、型式和尺小符号图2检验链条灵活性用的轨道，
图A.1轨道型式
表1双铰接输送链规格，
表2双铰接输送链尺寸、测量力和抗拉强度表3灵活性检验轨道尺寸、悬锤重革差和被测链段节数表A.1双铰接输送链配用的轨道截面尺寸JB/T8546--2011
JB/T8546—2011

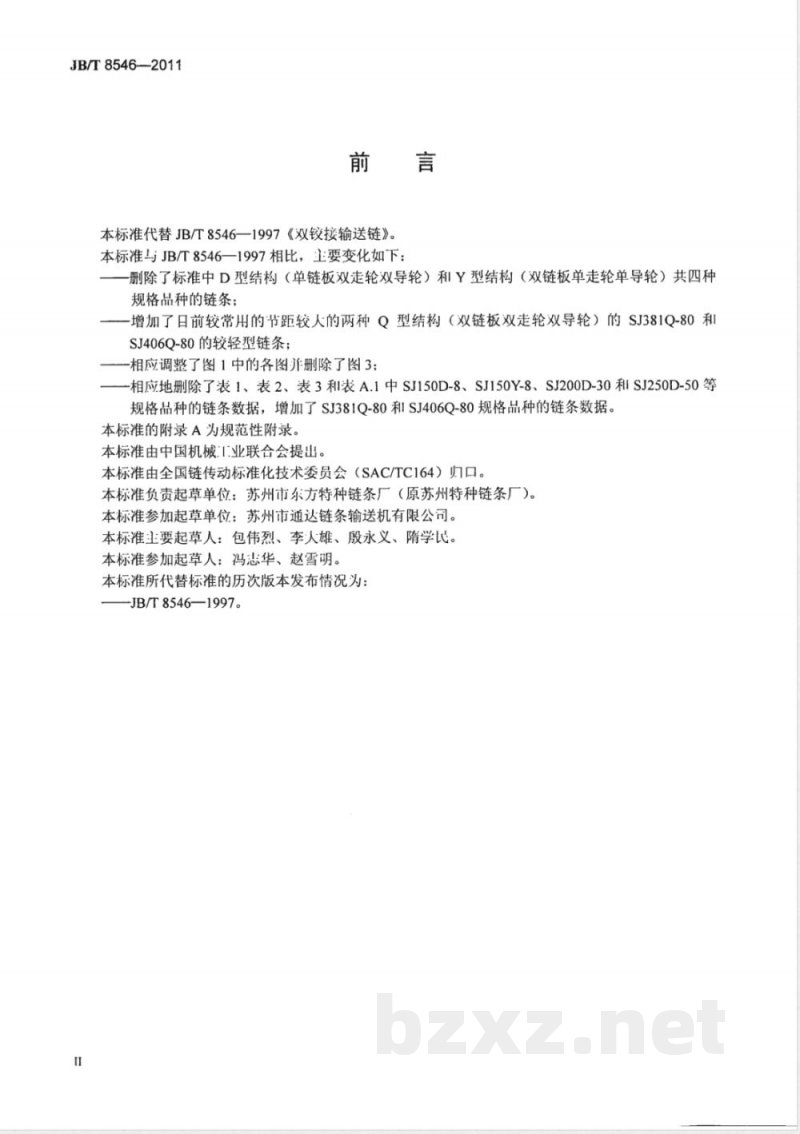

本标准代替JB/T8546一1997《双铰接输送链》。本标准与JB/T8546—1997相比，主要变化如下：删除了标准中D型结构（单链板双走轮双导轮）和Y型结构（双链板单走轮单导轮）共四种规格品种的链条；
一增加了日前较常用的节距较人的两种Q型结构（双链板双走轮双导轮）的SJ381Q-80和SJ406Q-80的较轻型链条；
一相应调整了图1中的各图并删除了图3；一相应地删除了表1、表2、表3和表A.1中SJ150D-8、SJ150Y-8、SJ200D-30和SJ250D-50等规格品种的链条数据，增加了SJ381Q-80和SJ406Q-80规格品种的链条数据。本标准的附录A为规范性附录。
本标准由中国机械I业联合会提出。本标准由全国链传动标准化技术委员会（SAC/TC164）归口。本标准负责起草单位：苏州市东方特种链条厂（原苏州特种链条厂）。本标准参加起草单位：苏州市通达链条输送机有限公司。本标准主要起草人：包伟烈、李人雄、殷永义、隋学民。本标准参加起草人：冯志华、赵雪明。本标准所代替标准的历次版本发布情况为：-JB/T8546—1997。
1范围
双铰接输送链
JB/T8546—2011
本标准规定了输送机用双铰接输送链的结构型式、规格、尺寸、最小抗拉强度以及所用轨道型式。本标准适用丁连续运输成件货物的轻型输送机用双铰接输送链。2链条
2.1型式和规格

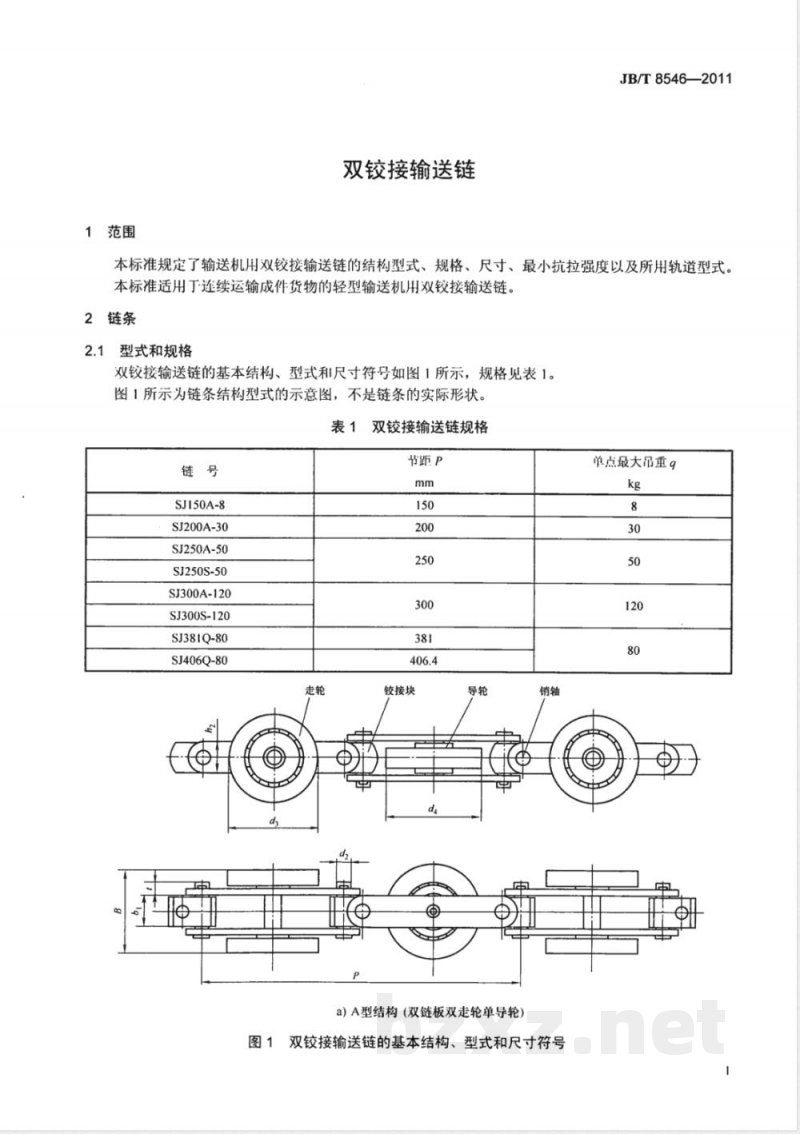

双铰接输送链的基本结构、型式和尺寸符号如图1所示，规格见表1。图1所示为链条结构型式的示意图，不是链条的实际形状。表1双铰接输送链规格
SJ150A-8
SJ200A-30
SJ250A-50
SJ250S-50
SJ300A-120
SJ300S-120
SJ381Q-80
SJ406Q-80
节距P
铰接块
a）A型结构（双链板双走轮单导轮）销轴
双铰接输送链的基本结构、型式和尺寸符号单点最大吊重q
JB/T8546—2011
2.2标示
铰接块
b）S型结构（双链板双走轮双导轮）走轮
铰接块
c)Q型结构（轻型的双链板双走轮双导轮）图1（续）
双铰接输送链的标示规定如下！链号x节距数标准号
示例：
按本标准制造的双铰接输送链，节距为200mm，结构型式为双链板双走轮单导轮，单点吊重为30kg，每条链条按268个节距装配，其标示如下：
SJ200A-30×268-JB/T8546—20112.3尺寸与参数
尺寸与参数如图1、表2所示。
SJ150A-8
SJ200A-30
SJ250A-50
SJ250S-50
SJ300A-120
SJ300S-120
SJ381Q-80
SJ406Q-80
2.4拉伸试验
内链节
表2双铰接输送链尺寸、测量力和抗拉强度销轴
导轮组
JB/T8546—2011
2.4.1最小抗拉强度是对链条样品按2.4.2所示破断试验时要求必须达到的抗拉强度数值。这个最小抗拉强度不是工作载荷，它只能作为不同结构的链条之间的比较。至于工作载荷链条用户应该向制造者咨询或者查看他们给出的数值。
2.4.2试验时抗拉强度不得低于表2中规定的抗拉强度值，并应缓慢地施加到链条两端，试验链条长度不应少于2.5个链条节距值，月两端应是铰接块。所使用的火具应能使链条中线的两端在铰接法向平面上自出转动。
链条破坏是发生在载荷不增加而链条变形继续增加的初始点处，即在载荷-链长变形图上的第一个峰值点。损坏若发生在与夹头连接的铰接块处，则该次试验无效。2.4.3拉伸试验是一种破坏性试验，即使链条在经受了最小抗拉强度作用后，没有产生明显损坏，但链条所受力超过了它的屈服强度，所以经过拉伸试验的链条不能再使用。2.5链长精度
链条应在润滑以前进行长度测量，供测量用的最少链条节距数不少于4个，链条的两端均应为铰接块。
被测链条应在全长上得到支撑，并按表2规定施加测革力。测得的链长实际偏差值不超过相对于测量长度名义尺小的0.8%。
2.6灵活性检验
链条的灵活性检验应在装配后、润滑前进行，被测链段的节距数按表3的规定。当用手转动各走轮和导轮时，应均能灵活白如地回转360°以上。当将被测链段提至另外--端离地时，观察其是否能无任何阻滞的直线下垂。
将被测链段先后放入图2所示的两种轨道，并分别加上悬锤，使其在悬锤重差（见表3）的作用下，应都能白如无卡阻地顺利通过轨道。轨道的形状参数如图2、表3和表A.1所示。3
JB/T8546—2011
a）水平面内灵活性检验轨道
b）铅垂面内灵活性检验轨道
图2检验链条灵活性用的轨道
SJ150A-8
SJ200A-30
SJ250A-50
SJ250S-50
SJ300A-120
SJ300S-120
SJ381Q-80
SJ406Q-80
灵活性检验轨道尺寸、悬锤重量差和被测链段节数弯道半径R
注：Wz的重量不低于5kg。
链条应作如下标记：
a）制造）‘名或商标：
b）表1中的链号。
总锤重景差Wi-W2
直道长度L
JB/T8546—2011
被测链段节距数
JB/T8546—2011
A.1轨道型式
轨道型式如图A.1所示。
A.2轨道截面尺寸
附录A
（规范性附录）
双铰接输送链配用的轨道型式及截面尺寸图A.1轨道型式
轨道截面尺寸可参考表A.1。
SJ150A-8
SJ200A-30
SJ250A-50
SJ250S-50此内容来自标准下载网
SJ300A-120
SJ300S-120
SJ381Q-80
SJ406Q-80
双铰接输送链配用的轨道截面尺寸b
轨道形式
图A.1b）
