【其他行业标准】 土壤及淡水环境阴极保护用钛阳极

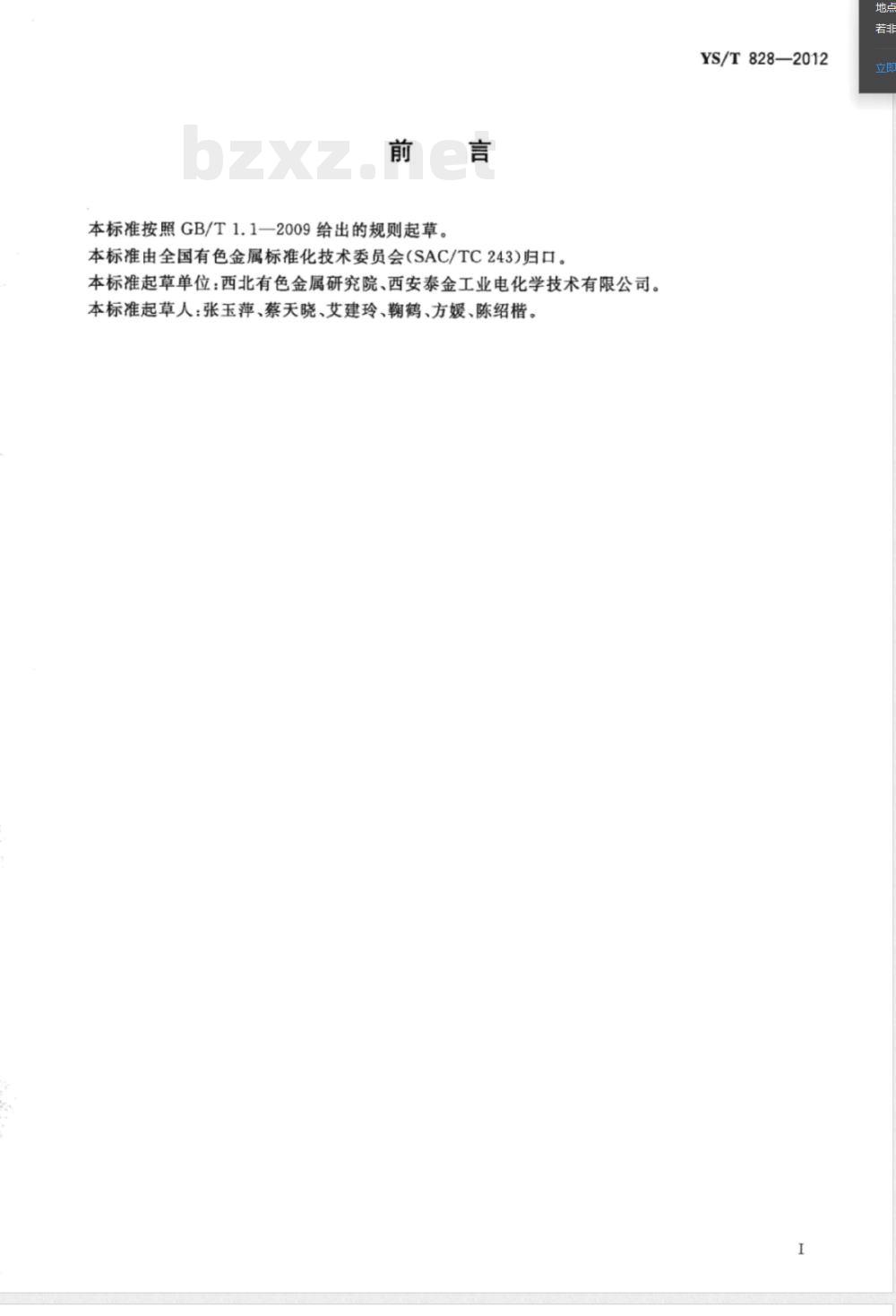

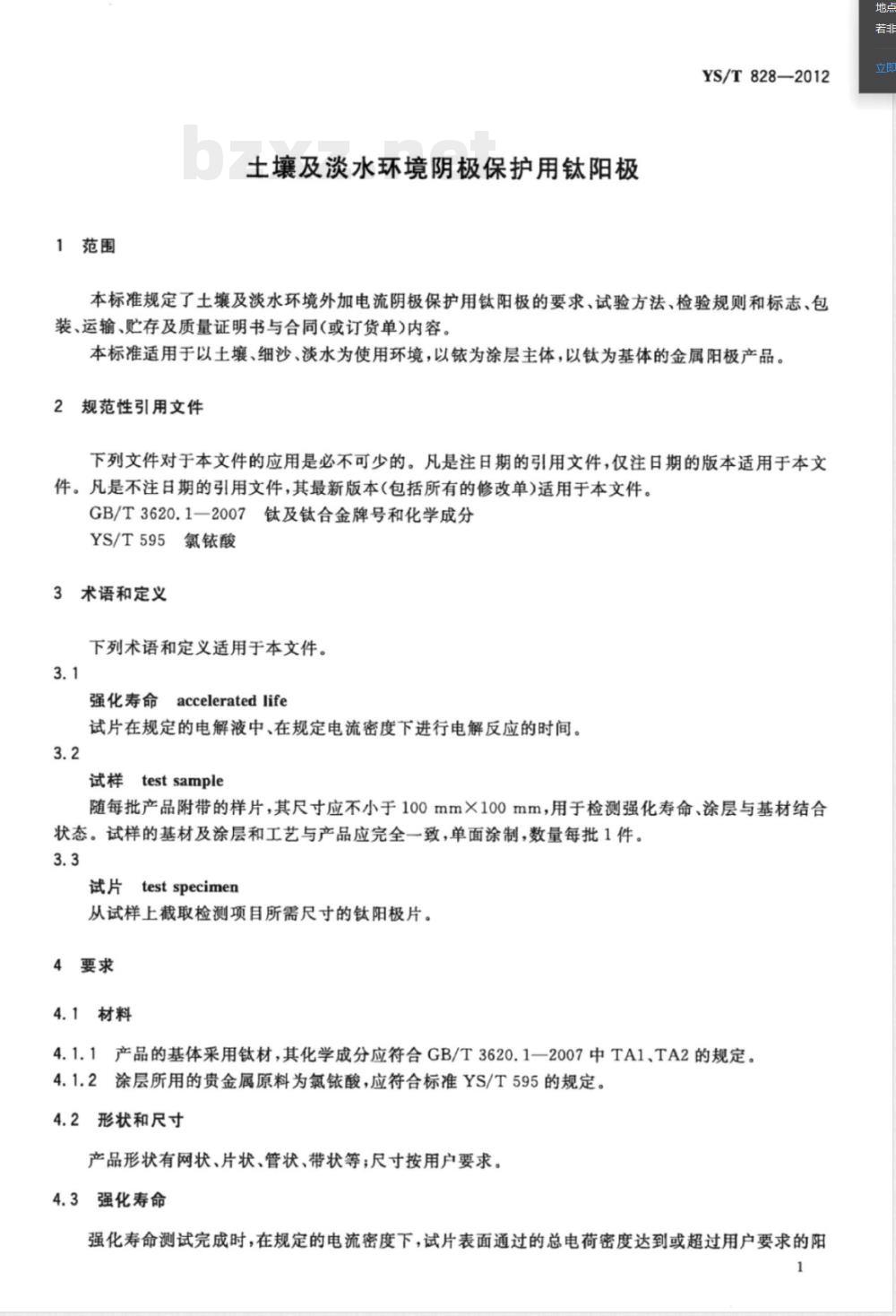

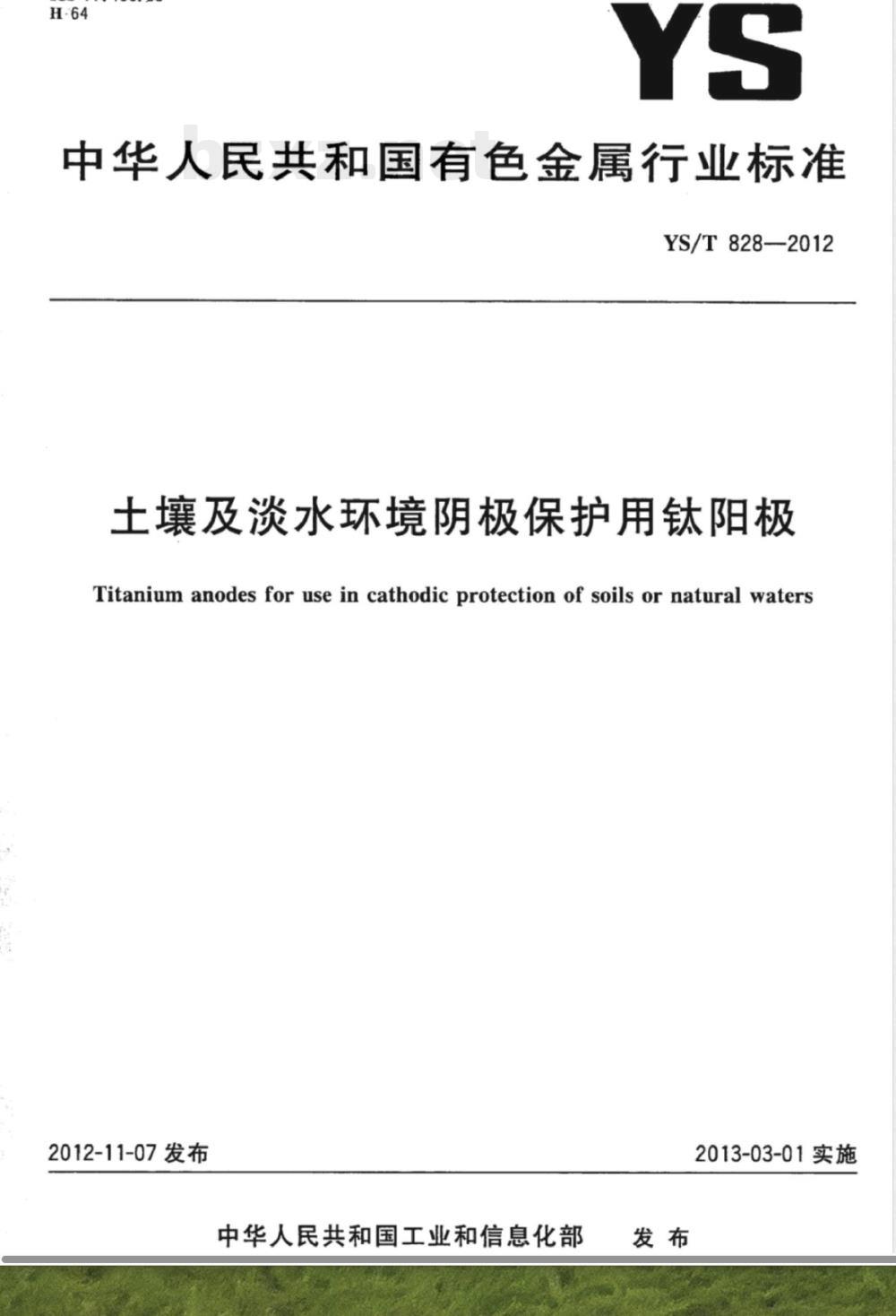

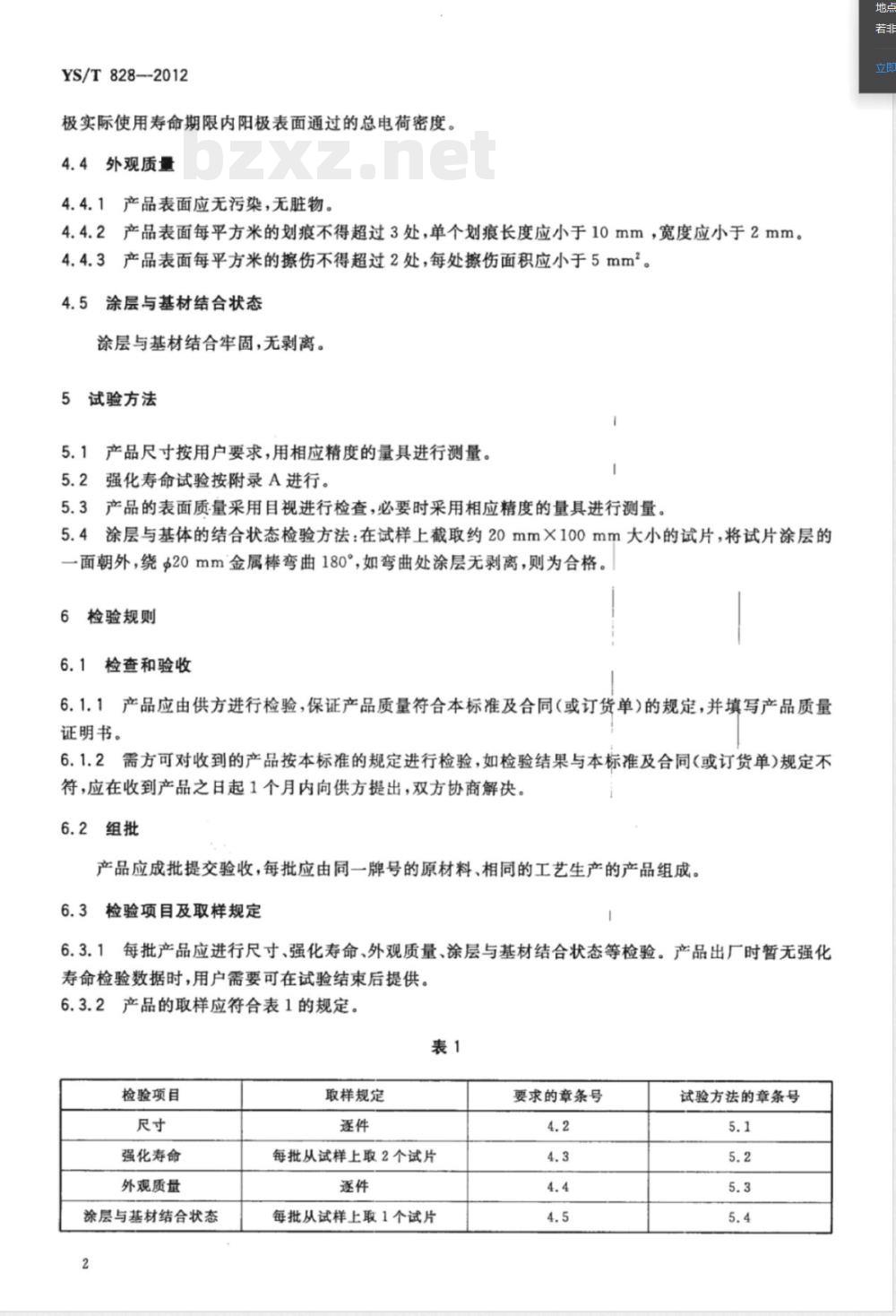

H64 YS 中华人民共和国有色金属行业标准 YS/T 828—2012 土壤及淡水环境阴极保护用钛阳极 Titanium anodes for use in cathodic protection of soils or natural waters 2012-11-07发布 2013-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：西北有色金属研究院、西安泰金工业电化学技术有限公司。 主要起草人：张玉萍、蔡天晓、艾建玲、瀚鹤、方媛、陈绍楷。 1 范围 本标准规定了土壤及淡水环境外加电流阴极保护用钛阳极的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书与合同（或订货单）内容。 本标准适用于以土壤、细沙、淡水为使用环境，以铱为涂层主体、钛为基体的金属阳极产品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 3620.1—2007 钛及钛合金牌号和化学成分 YS/T 595 氯铱酸 3 术语和定义 3.1 强化寿命 accelerated life 试片在规定电解液及电流密度下进行电解反应的时间。 3.2 试样 test sample 随每批产品附带的样片，尺寸不小于100 mm×100 mm，用于检测强化寿命及涂层与基材结合状态。试样基材、涂层及工艺应与产品一致，单面涂制，每批1件。 3.3 试片 test specimen 从试样上截取用于检测的钛阳极片。 4 要求 4.1 材料 4.1.1 产品基体采用钛材，其化学成分应符合GB/T 3620.1—2007中TA1、TA2规定。 4.1.2 涂层贵金属原料为氯铱酸，应符合YS/T 595规定。 4.2 形状和尺寸 产品形状包括网状、片状、管状、带状等，尺寸按用户要求。 4.3 强化寿命 强化寿命测试完成时，在规定电流密度下，试片表面通过的总电荷密度应达到或超过用户要求的阳极实际使用寿命对应值。 4.4 外观质量 产品表面应无污染、无脏物。 每平方米划痕不超过3处，单个划痕长度小于10 mm、宽度小于2 mm。 每平方米擦伤不超过2处，每处面积小于5 mm²。 4.5 涂层与基材结合状态 涂层与基材应结合牢固，无剥离现象。 5 试验方法 5.1 尺寸按用户要求用相应精度量具测量。 5.2 强化寿命试验按附录A进行。 5.3 外观质量采用目视检查，必要时用量具测量。 5.4 涂层结合状态检验：从试样截取约20 mm×100 mm试片，将涂层面向外绕φ20 mm金属棒弯曲180°，无剥离为合格。 6 检验规则 6.1 检查和验收 6.1.1 产品由供方检验并提供质量证明书。 6.1.2 需方如对质量有异议，应在收到产品1个月内提出，由双方协商解决。 6.2 组批 每批由同一牌号原材料及相同工艺产品组成。 6.3 检验项目及取样 每批产品进行尺寸、强化寿命、外观质量及涂层结合状态检验。 强化寿命、结合状态从试样取样；尺寸及外观逐件检验。 6.4 判定规则 强化寿命及结合状态不合格时允许加倍复检，仍不合格则该批不合格。 尺寸及外观不合格则单件判废。 7 标志、包装、运输、贮存及质量证明书 7.1 标志 产品应标明供方名称、产品名称、批号及数量等信息。
