【其他行业标准】 直线型超弹性钛镍合金棒、丝材

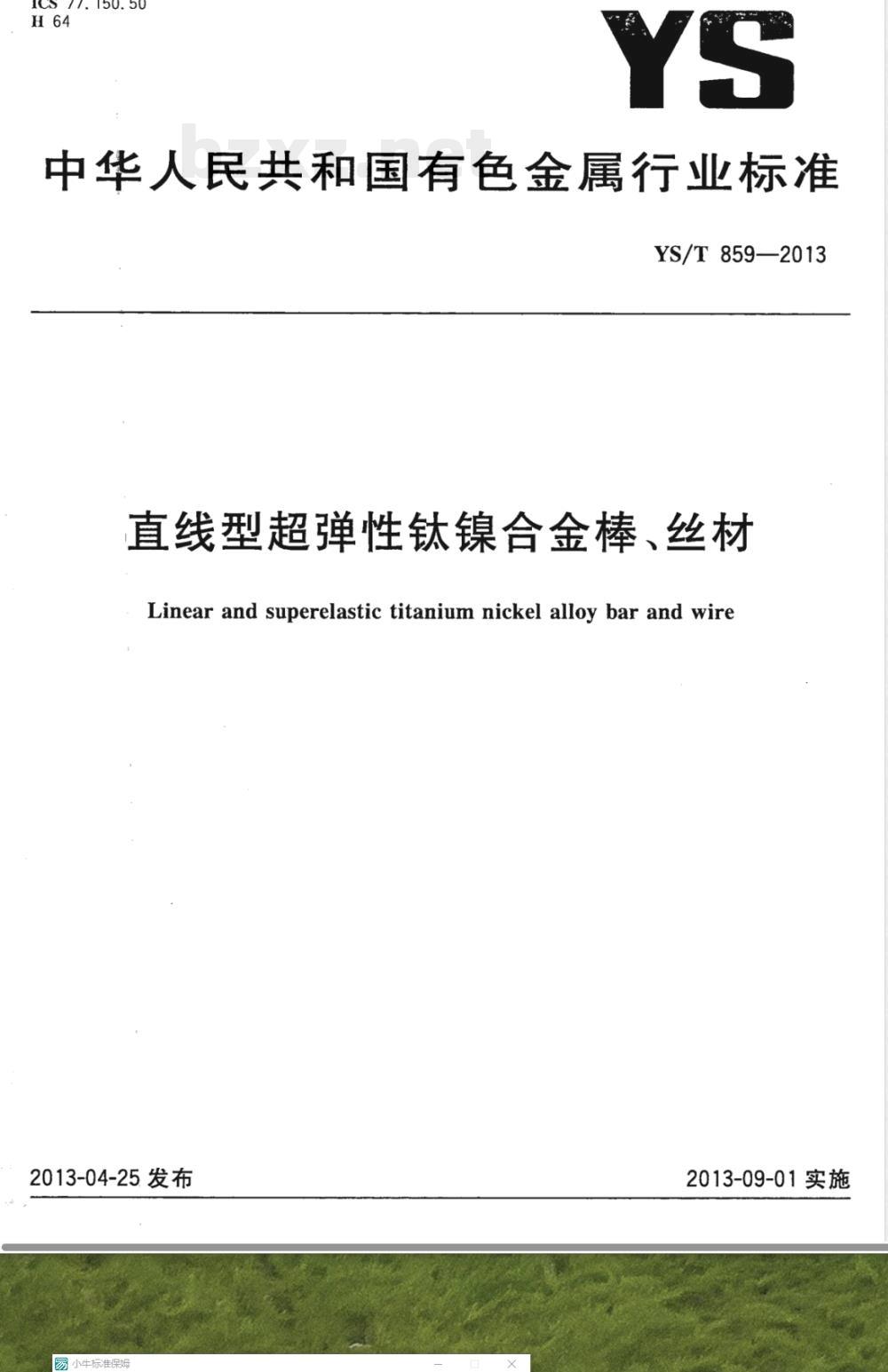

ICS 77.150.50 H64 YS 中华人民共和国有色金属行业标准 YS/T 859—2013 直线型超弹性钛镍合金棒、丝材 Linear and superelastic titanium nickel alloy bar and wire 2013-04-25发布 2013-09-01实施 中华人民共和国有色金属行业标准 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：西北有色金属研究院、西安赛特金属材料开发有限公司、西安思维金属材料有限公司。 主要起草人：牛中杰、曹继敏、雷亚军、薛枫、于孟、杨宏进、艾建玲、陈绍楷。 1 范围 本标准规定了直线型超弹性钛镍合金棒、丝材的要求、试验方法、检验规则、标志、包装、运输、贮存以及质量证明书和合同（或订货单）内容。 本标准适用于制作眼镜架、矫形丝、导引丝、通信天线等用途的直线型钛镍合金棒、丝材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 3620.2 钛及钛合金加工产品化学成分允许偏差 GB/T 4698（所有部分）海绵钛、钛及钛合金化学分析方法 GB/T 5168 α-β钛合金高低倍组织检验方法 GB/T 6394 金属平均晶粒度测定法 GB/T 8180 钛及钛合金加工产品的包装、标志、运输和贮存 GB/T 23614.1 钛镍形状记忆合金化学分析方法 第1部分：镍量的测定（丁二酮沉淀分离EDTA络合-氯化锌返滴定法） GB/T 23614.2 钛镍形状记忆合金化学分析方法 第2部分：钴、铜、铬、铁、铌量的测定（电感耦合等离子体发射光谱法） 3 要求 3.1 产品分类 3.1.1 产品牌号、品种、制造方法、状态及规格 产品牌号、品种、制造方法、状态及规格应符合表1规定。 表1 产品分类 牌号：TiNi-01、TiNi-02、TiNi-03 品种：棒材、丝材 制造方法：热加工+热矫直或热（冷）加工+热矫直 供应状态：热矫直态、特软态、软态、硬态、特硬态（丝材按超弹性能区分） 规格：棒材直径或截面厚度>7～90 mm，丝材0.2～7.0 mm，长度300～6000 mm或300～3000 mm 3.1.2 标记示例 示例1：TiNi-01制造的热加工状态直径10 mm棒材标记为：棒TiNi-01热矫直态Φ10 YS/T 859—2013 示例2：TiNi-03制造的硬态直径1.2 mm丝材标记为：丝TiNi-03硬态Φ1.2 YS/T 859—2013 3.2 化学成分 3.2.1 产品化学成分应符合表2规定。 表2 化学成分（%） 主成分：Ti（余量） Ni：54.5～57.0 Cr：0.2～0.6 V：0.4～0.8 C：≤0.070 H：≤0.005 O+N：≤0.070 其他元素：单个≤0.1，总和≤0.4 注1：钛含量采用差减法计算，不需单独分析。 注2：其他元素一般包括Co、Cu、Cr、Fe、Nb等（当其不作为主成分时）。产品出厂时供方可不检验其他元素，需方要求时应在合同中注明。
