【其他行业标准】 高尔夫球头用钛及钛合金板材

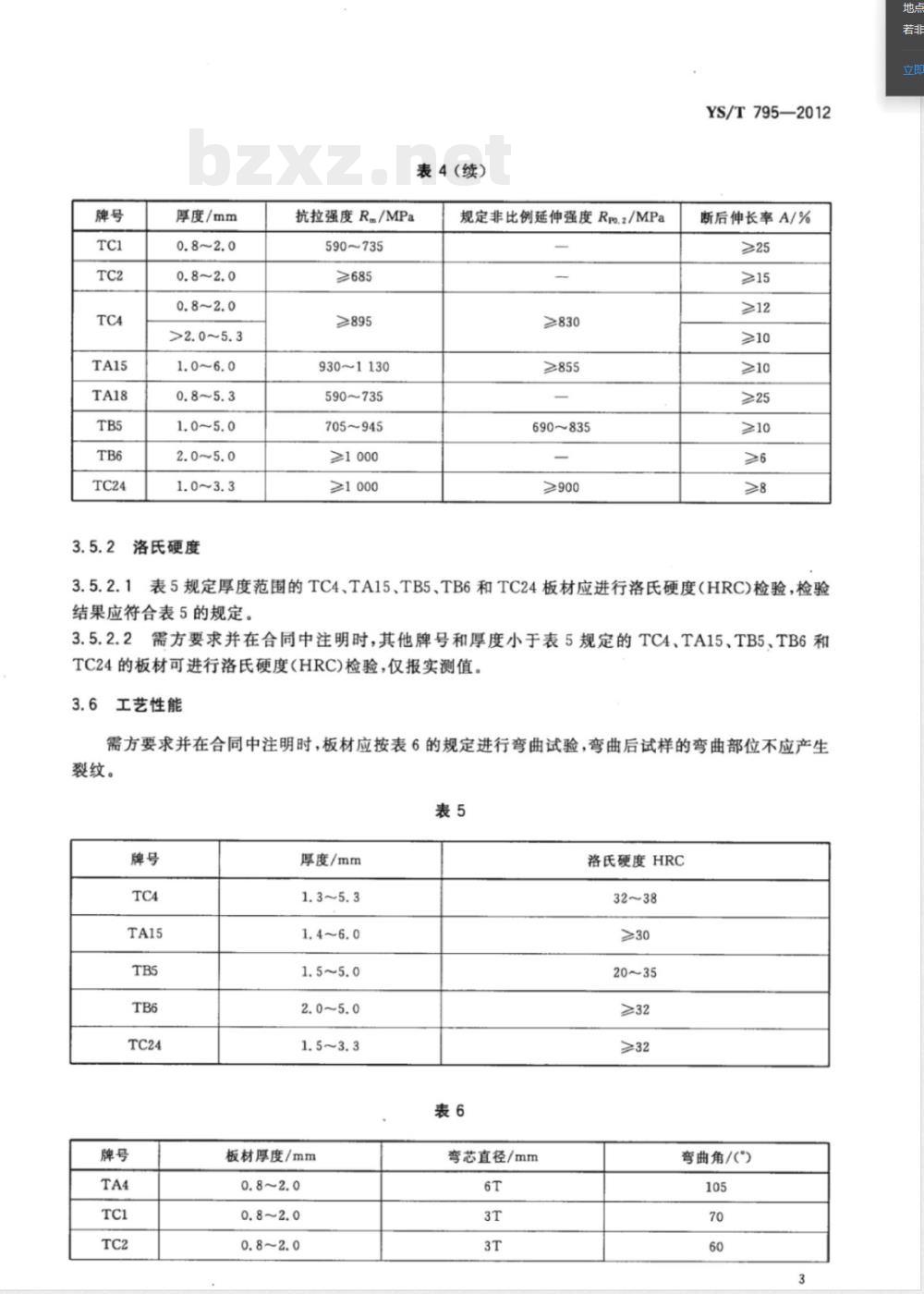

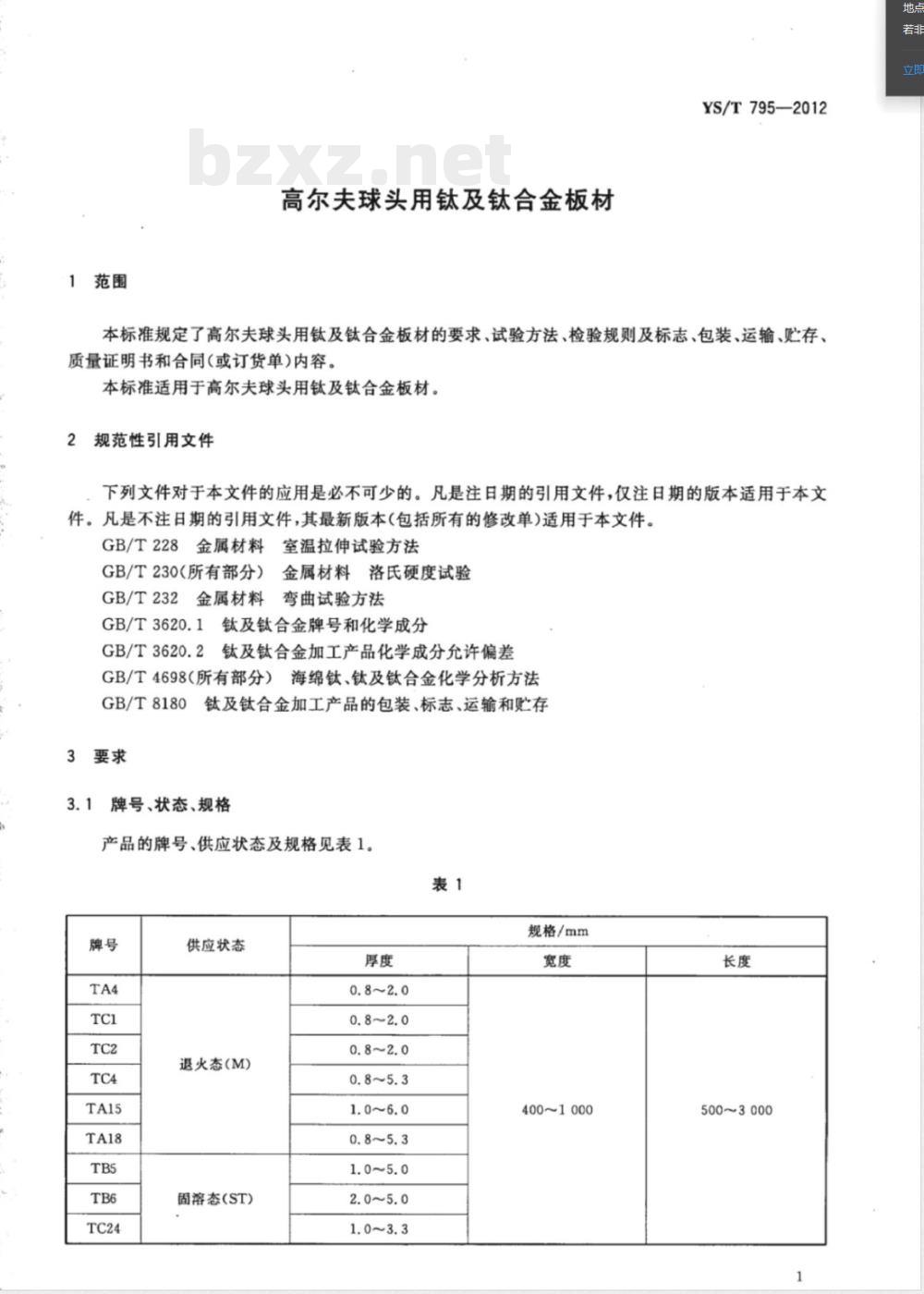

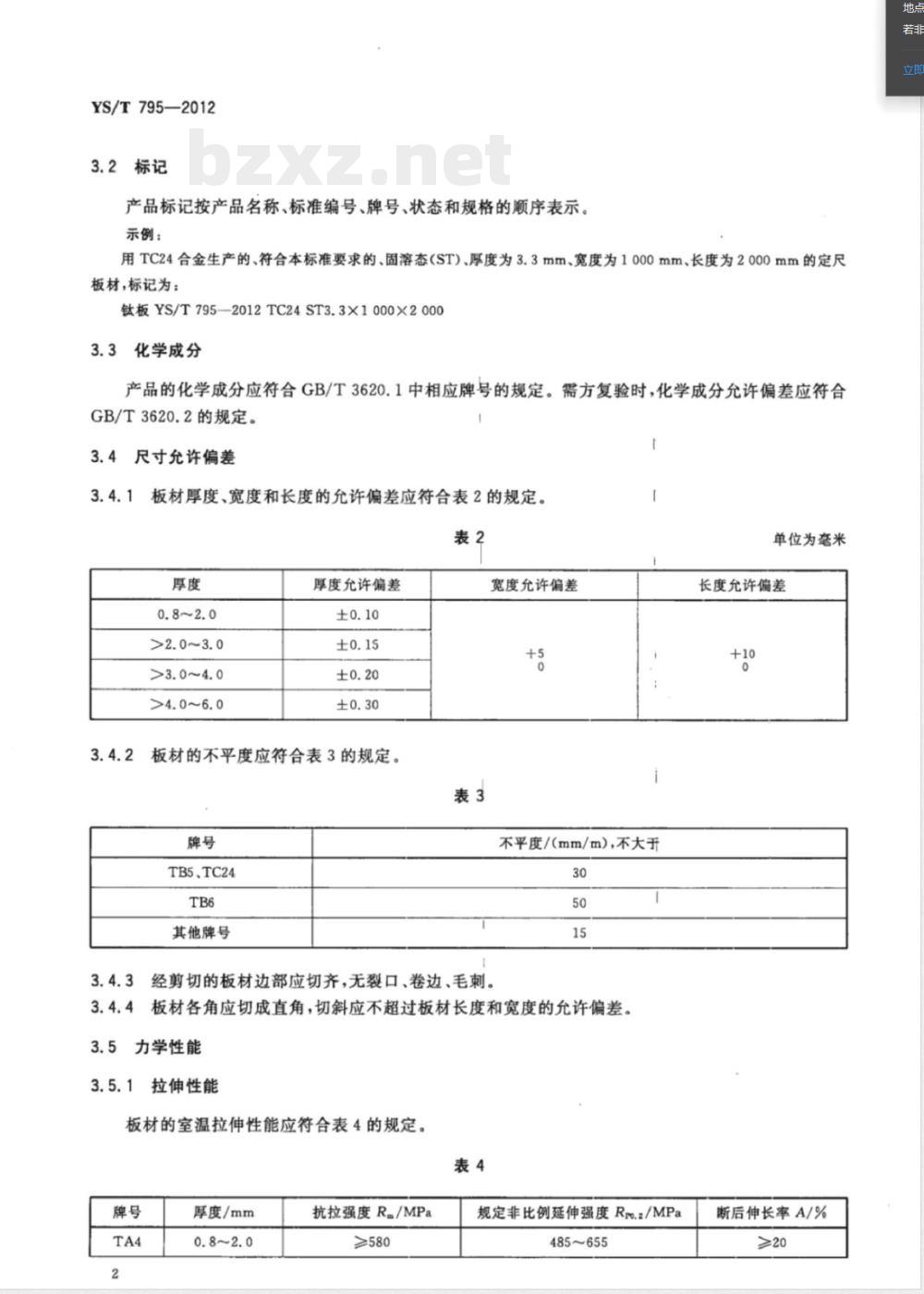

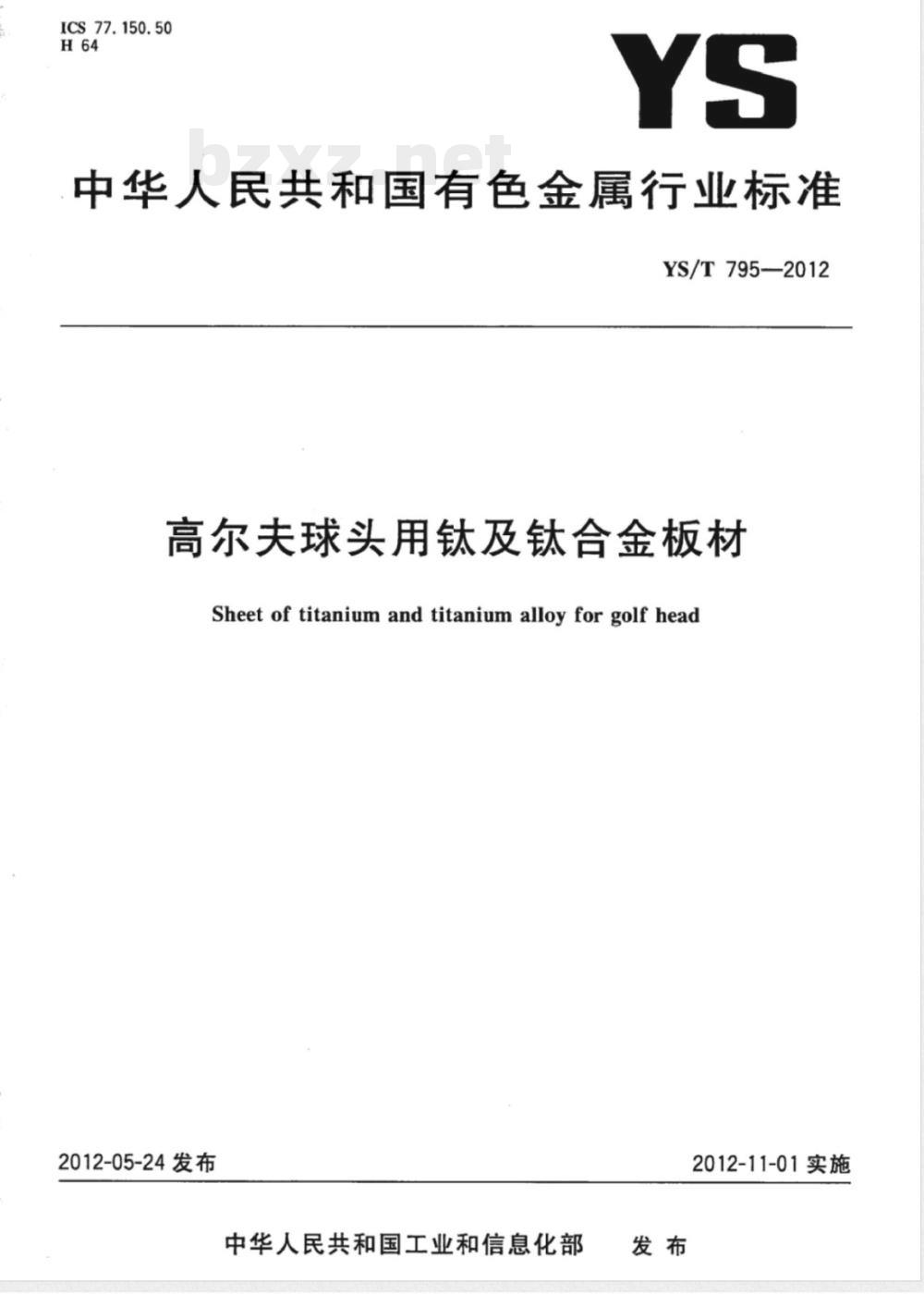

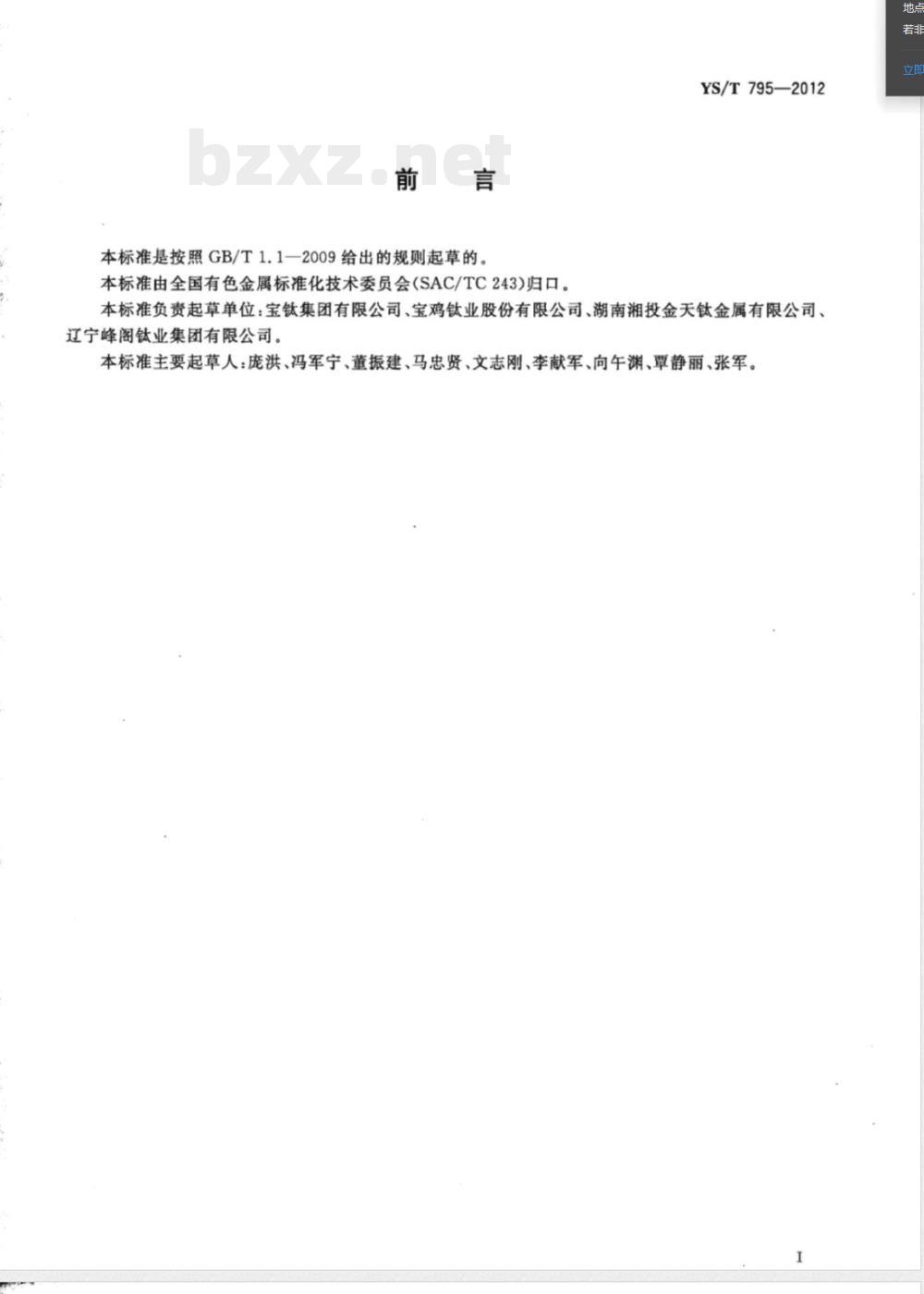

ICS 77.150.50 H64 YS 中华人民共和国有色金属行业标准 YS/T 795—2012 高尔夫球头用钛及钛合金板材 Sheet of titanium and titanium alloy for golf head 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准负责起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司、湖南湘投金天钛金属有限公司、辽宁峰阁钛业集团有限公司。 主要起草人：庞洪、冯军宁、董振建、马忠贤、文志刚、李献军、向午渊、覃静丽、张军。 1 范围 本标准规定了高尔夫球头用钛及钛合金板材的要求、试验方法、检验规则、标志、包装、运输、贮存以及质量证明书和合同（或订货单）内容。 本标准适用于高尔夫球头用钛及钛合金板材。 2 规范性引用文件 GB/T 228 金属材料室温拉伸试验方法 GB/T 230（所有部分）金属材料洛氏硬度试验 GB/T 232 金属材料弯曲试验方法 GB/T 3620.1 钛及钛合金牌号和化学成分 GB/T 3620.2 钛及钛合金加工产品化学成分允许偏差 GB/T 4698（所有部分）海绵钛、钛及钛合金化学分析方法 GB/T 8180 钛及钛合金加工产品的包装、标志、运输和贮存 3 要求 3.1 牌号、状态及规格 产品牌号及规格见表1。 表1 产品规格 牌号：TA4、TC1、TC2、TC4、TA15、TA18、TB5、TB6、TC24 供应状态：退火态（M）、固溶态（ST） 厚度：0.8～6.0 mm（不同牌号范围不同） 宽度：400～1000 mm 长度：500～3000 mm 3.2 标记 产品标记按名称、标准编号、牌号、状态及规格表示。 示例：TC24合金板材标记为钛板 YS/T 795—2012 TC24 ST 3.3×1000×2000。 3.3 化学成分 产品化学成分应符合GB/T 3620.1规定，复验允许偏差按GB/T 3620.2执行。 3.4 尺寸允许偏差 3.4.1 厚度允许偏差：0.8～2.0 mm为±0.10 mm；>2.0～3.0 mm为±0.15 mm；>3.0～4.0 mm为±0.20 mm；>4.0～6.0 mm为±0.30 mm。 3.4.2 不平度：TB5、TC24不大于30 mm/m，TB6不大于50 mm/m，其他牌号不大于15 mm/m。 3.4.3 板材边部应切齐，无裂口、卷边、毛刺。 3.4.4 板材角部应为直角，切斜不超过尺寸允许偏差。 3.5 力学性能 3.5.1 拉伸性能 不同牌号板材抗拉强度、屈服强度及伸长率应符合表4规定。 TA4：抗拉强度>580 MPa，屈服强度485～655 MPa，伸长率>20%。 TC1：抗拉强度590～735 MPa，伸长率≥25%。 TC4：抗拉强度≥895 MPa，伸长率≥15%。 TA15：抗拉强度930～1130 MPa，伸长率≥10%。 TA18：抗拉强度590～735 MPa，伸长率≥25%。 TB5：抗拉强度705～945 MPa，伸长率≥10%。 TB6：抗拉强度≥1000 MPa，伸长率≥6%。 TC24：抗拉强度≥1000 MPa，伸长率≥8%。 3.5.2 洛氏硬度 按GB/T 230系列标准进行试验。 （后续硬度要求表未完整展开）
