【其他行业标准】 合成白钨

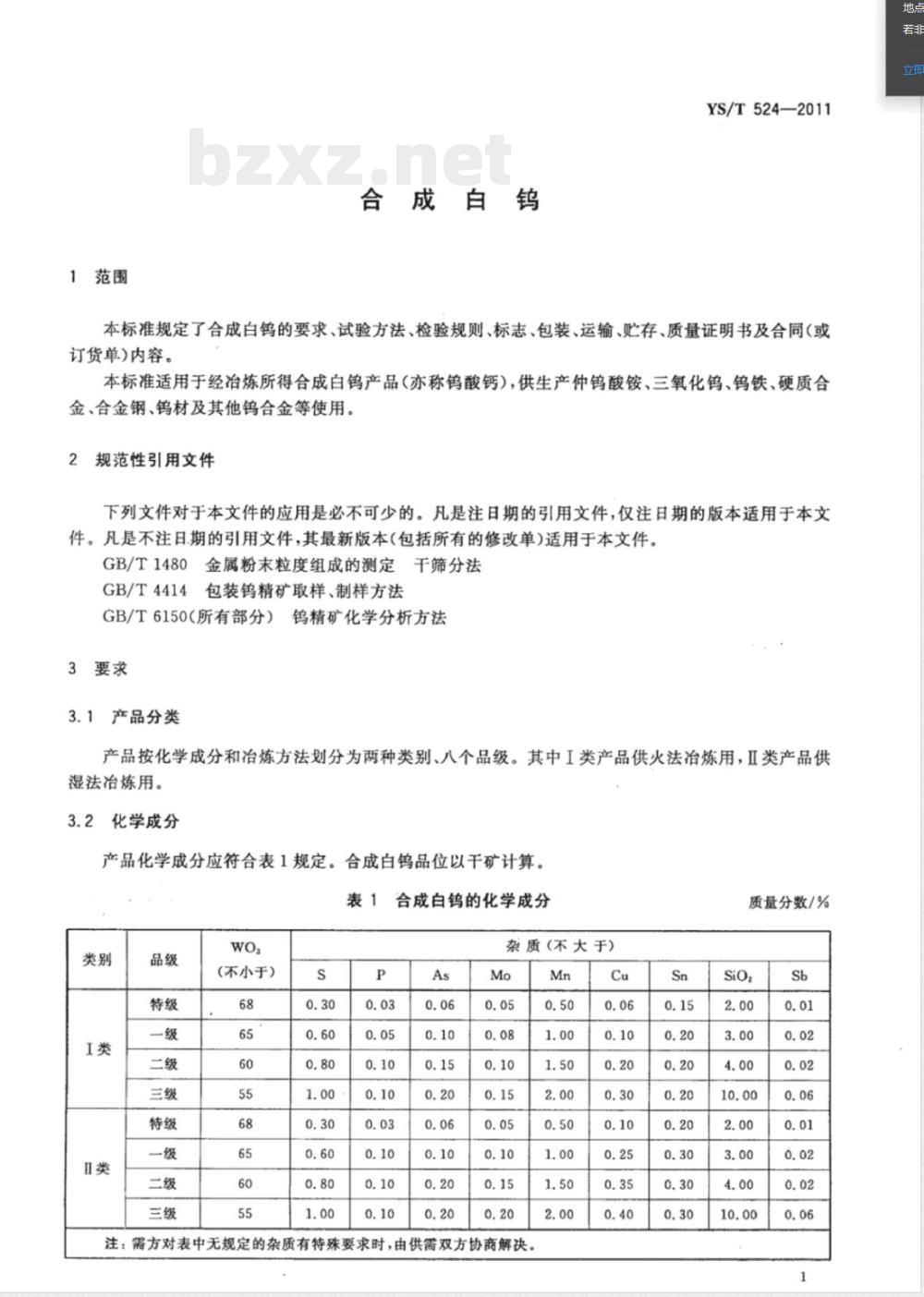

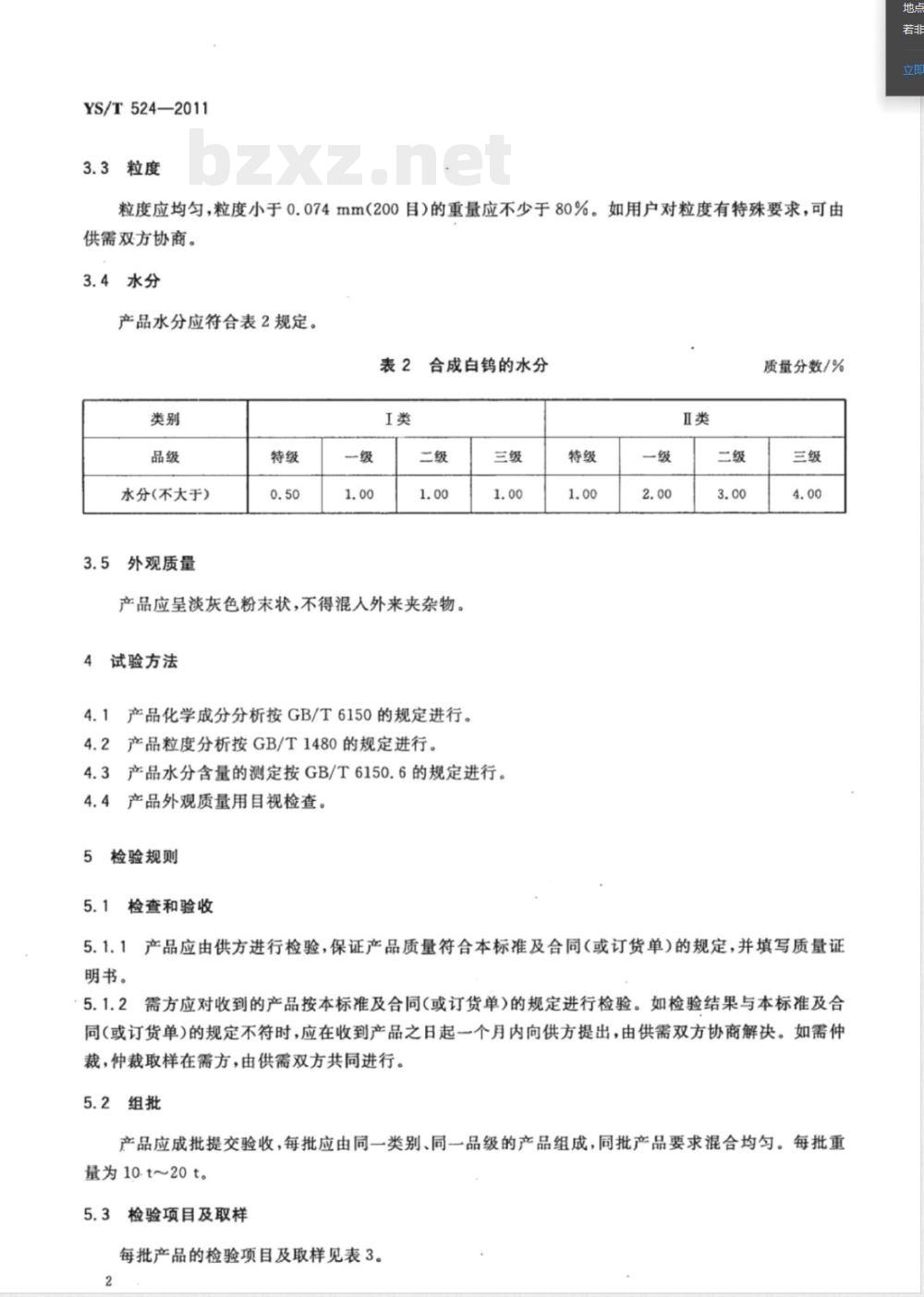

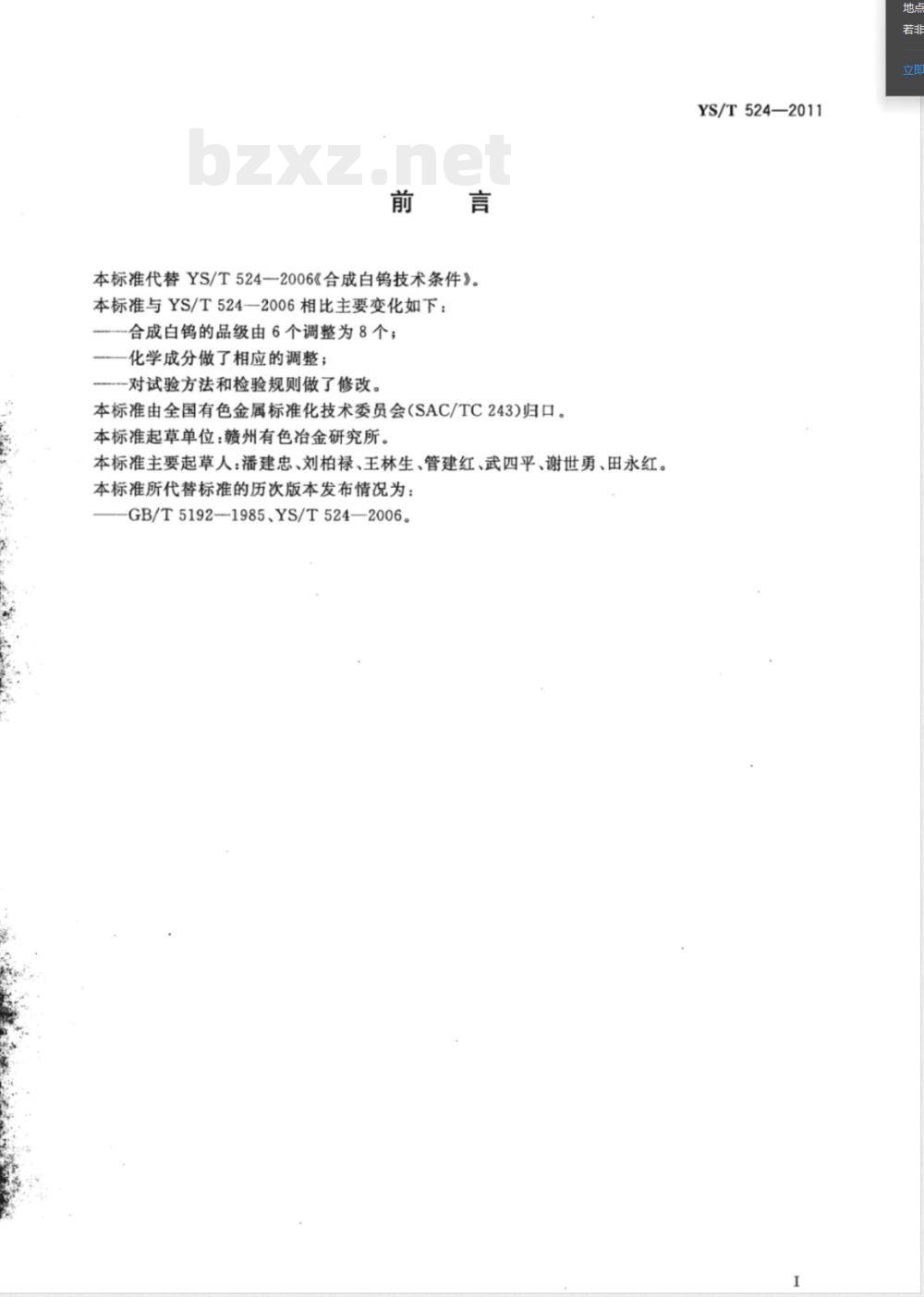

ICS 77.150 H63 YS 中华人民共和国有色金属行业标准 YS/T 524—2011 代替 YS/T 524—2006 合成白钨（Syntheticscheelite） 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准代替YS/T 524—2006《合成白钨技术条件》。与2006版相比主要变化如下：合成白钨品级由6个调整为8个；化学成分进行了相应调整；对试验方法和检验规则进行了修改。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：赣州有色冶金研究所。 本标准主要起草人：潘建忠、刘柏禄、王林生、管建红、武四平、谢世勇、田永红。 1 范围 本标准规定了合成白钨的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于经冶炼所得合成白钨产品（亦称钨酸钙），用于生产仲钨酸铵、三氧化钨、钨铁、硬质合金、合金钢、钨材及其他钨合金等。 2 规范性引用文件 GB/T 1480 金属粉末粒度组成的测定 干筛分法 GB/T 4414 包装钨精矿取样、制样方法 GB/T 6150（所有部分）钨精矿化学分析方法 3 要求 3.1 产品分类 产品按化学成分和冶炼方法分为两类八个品级，其中I类产品供火法冶炼用，II类产品供湿法冶炼用。 3.2 化学成分 产品化学成分应符合表1规定，品位以干矿计算： WO3含量（不小于）：特级68%，一级65%，二级60%，三级55% 杂质控制指标包括S、P、As、Mo、Mn、Cu、Sn、SiO2、Sb等，不同品级对应不同限值 其中S最高1.00%，P最高0.10%，As最高0.20%，Mo最高0.20%，Mn最高2.00%，SiO2最高10.00%等 3.3 粒度 产品粒度应均匀，小于0.074mm（200目）的重量比例不低于80%。如有特殊要求，由供需双方协商确定。 3.4 水分 合成白钨水分应符合表2规定：特级≤0.50%，一级及二级≤1.00%。 3.5 外观质量 产品应呈淡灰色粉末状，不得混入外来夹杂物。 4 试验方法 4.1 化学成分分析方法按相关标准执行（原文后续未完整提供）。 5 检验规则 （原文未提供完整内容） 6 标志、包装、运输、贮存及质量证明书 （原文未提供完整内容）
