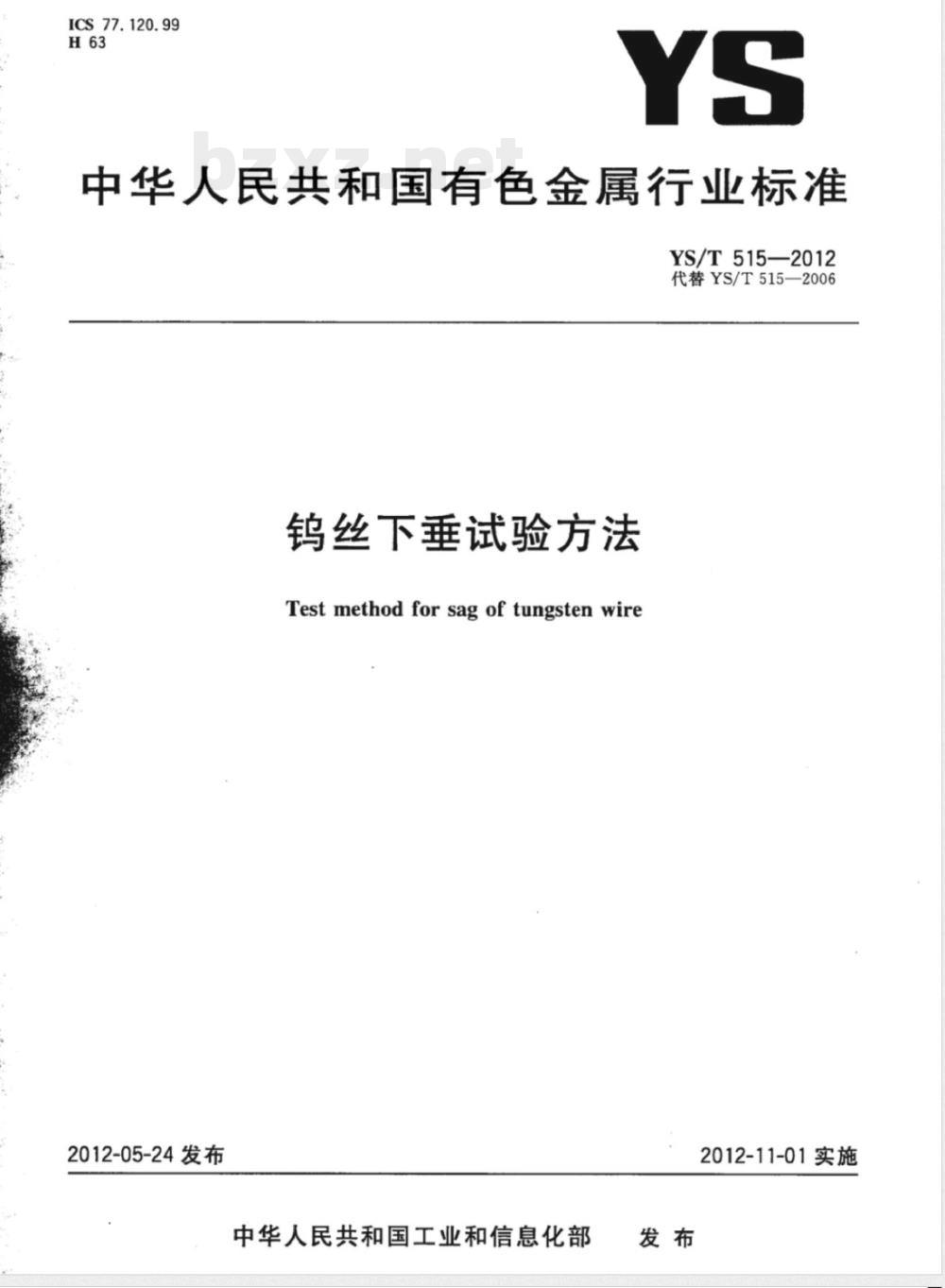

钨丝下垂试验方法
Testmethodforsagoftungstenwire2012-05-24发布
中华人民共和国工业和信息化部2012-11-01实施
中华人民共和国有色金属
行业标准
钨丝下垂试验方法
YS/T515—2012

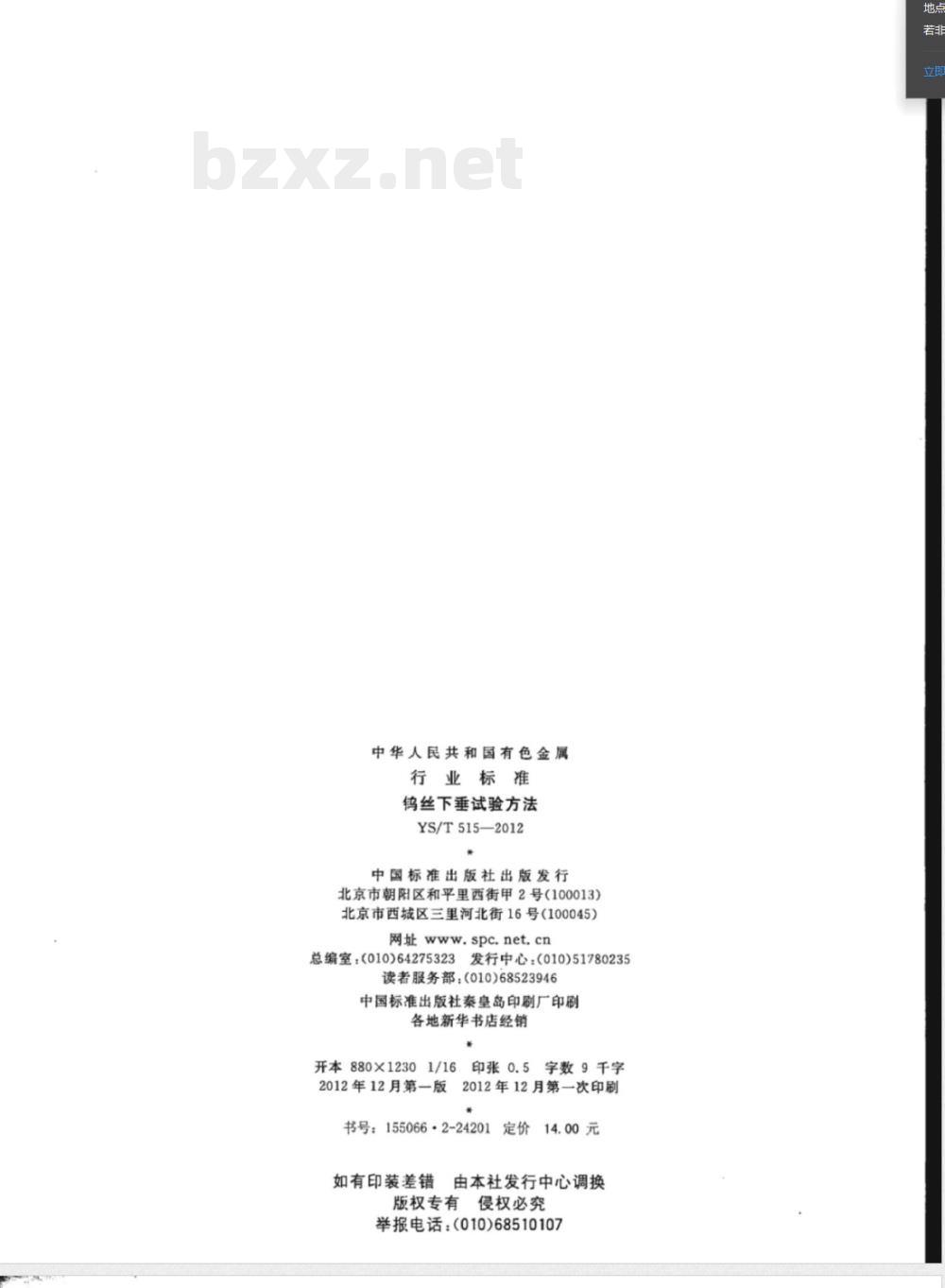

中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323
发行中心：(010)51780235
读者服务部：（010)68523946Www.bzxZ.net
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2012年12月第一版
字数9千字
印张0.5
2012年12月第一次印刷
书号：155066·2-24201
【定价
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107

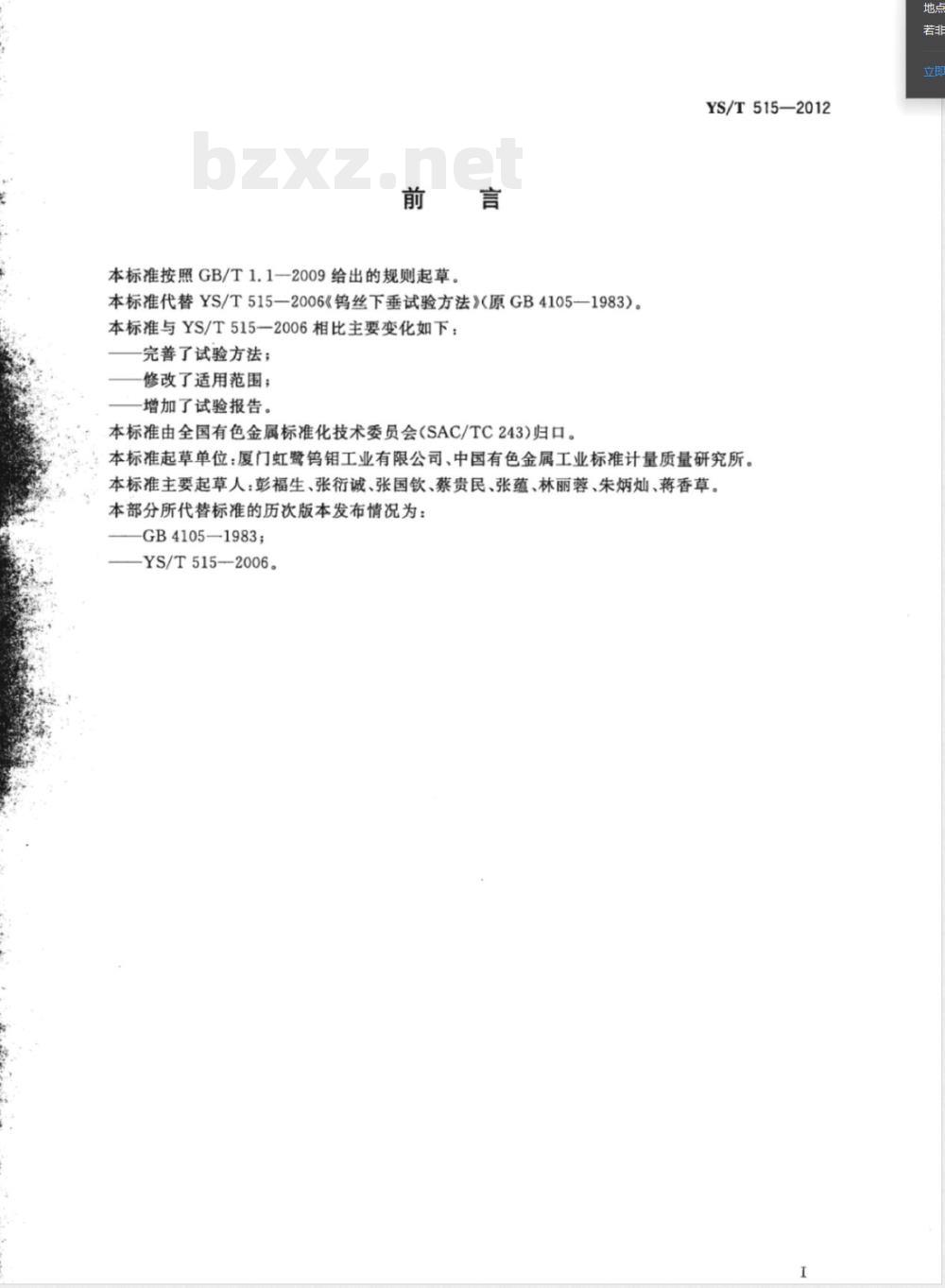

本标准按照GB/T1.1一2009给出的规则起草。本标准代替YS/T515—2006《钨丝下垂试验方法》（原GB4105—1983）。本标准与YS/T515—2006相比主要变化如下：完善了试验方法；
修改了适用范围；
增加了试验报告。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。YS/T515—2012
本标准起草单位：厦门虹鹭钨钼工业有限公司、中国有色金属工业标准计量质量研究所。本标准主要起草人：彭福生、张衍诚、张国钦、蔡贵民、张蕴、林丽蓉、朱炳灿、蒋香草。本部分所代替标准的历次版本发布情况为：GB4105—1983;
-YS/T515-2006。
1范围
钨丝下垂试验方法
本标准规定了钨丝的下垂试验方法及试验报告要求。本标准适用于0.39mm及91.00mm掺杂钨丝的下垂性能测试。2方法原理
YS/T515-2012
悬臂状态的钨丝，发生二次再结晶后，在高温及自重的作用下，由于晶界滑移产生下垂。下垂的程度同钨丝质量相关，据此来判断钨丝的高温使用性能。试剂和材料
氢氧化钠溶液(100g/L)。
氢气，露点低于一45℃。
试验设备
钨丝V型高温试验机

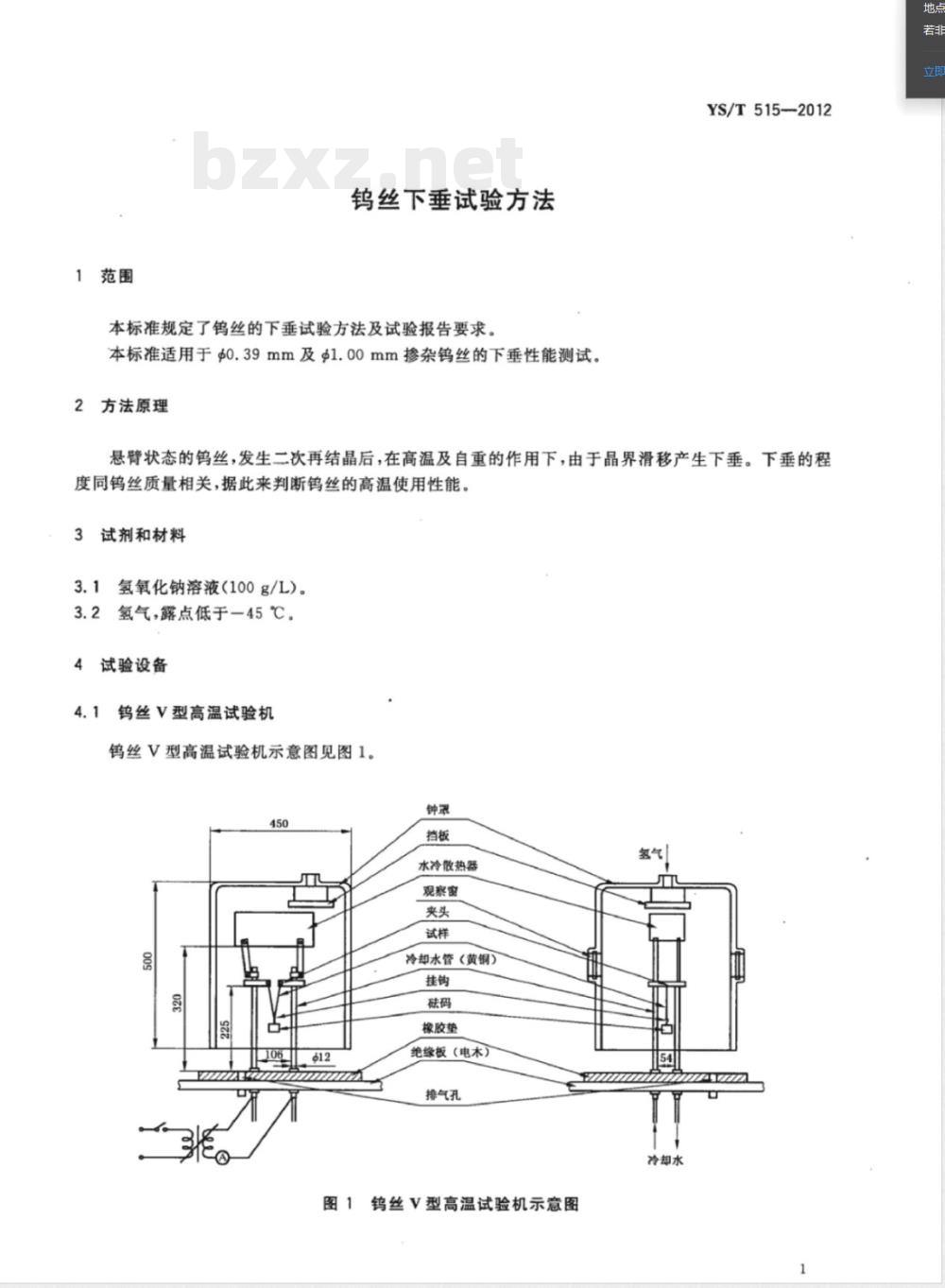

钨丝V型高温试验机示意图见图1。450
水冷散热器
观察窗
冷却水管（黄铜）
橡胶垫
绝缘板（电木）
排气孔
钨丝V型高温试验机示意图
冷却水
YS/T515—2012
4.1.1钟罩

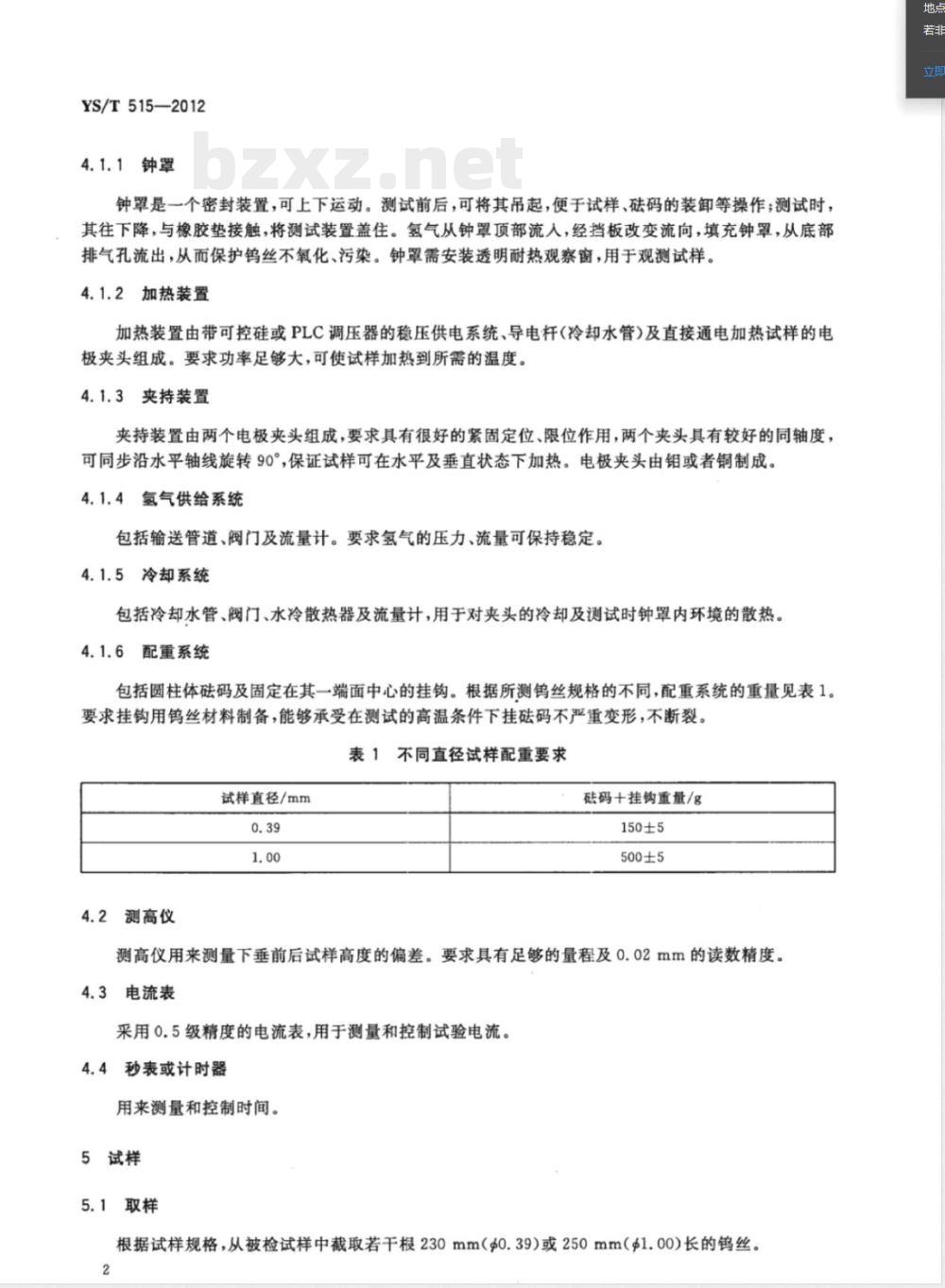

钟罩是一个密封装置，可上下运动。测试前后，可将其吊起，便于试样、码的装卸等操作；测试时其往下降，与橡胶垫接触，将测试装置盖住。氢气从钟罩顶部流人，经挡板改变流向，填充钟罩，从底部排气孔流出，从而保护钨丝不氧化、污染。钟罩需安装透明耐热观察窗，用于观测试样。4.1.2加热装置
加热装置由带可控硅或PLC调压器的稳压供电系统、导电杆（冷却水管）及直接通电加热试样的电极夹头组成。要求功率足够大，可使试样加热到所需的温度。4.1.3夹持装置
夹持装置由两个电极夹头组成，要求具有很好的紧固定位、限位作用，两个夹头具有较好的同轴度，可同步沿水平轴线旋转90°，保证试样可在水平及垂直状态下加热。电极夹头由钼或者铜制成。4.1.4氢气供给系统
包括输送管道、阀门及流量计。要求氢气的压力、流量可保持稳定。4.1.5冷却系统
包括冷却水管、阀门、水冷散热器及流量计，用于对夹头的冷却及测试时钟罩内环境的散热。4.1.6配重系统
包括圆柱体磁码及固定在其一端面中心的挂钩。根据所测钨丝规格的不同，配重系统的重量见表1。要求挂钩用钨丝材料制备，能够承受在测试的高温条件下挂码不严重变形，不断裂。表1不同直径试样配重要求
试样直径/mm
4.2测高仪
磁码+挂钩重量/g
150±5
500±5
测高仪用来测量下垂前后试样高度的偏差。要求具有足够的量程及0.02mm的读数精度。4.3电流表
采用0.5级精度的电流表，用于测量和控制试验电流。4.4秒表或计时器
用来测量和控制时间。
5试样
5.1取样
根据试样规格，从被检试样中截取若干根230mm（g0.39）或250mm（g1.00）长的钨丝。2
5.2成形
YS/T515—2012
将钨丝用手矫直，绕着直径约为样品直径两倍的弧面弯成对称的“V”形。钨丝端部及拐角无开裂，“V\形两臂在同一平面。
5.3清洗
将“V\形试样放在氢氧化钠溶液中(3.1)煮沸后保持5min左右，取出用水清洗，烘干。应去除干净钨丝表面的石墨乳，使钨丝表面光亮。6试验步骤
6.1装夹试样
将钟罩升起，用工具将试样两端固定在电极夹头上。要求试样与夹头接触紧密，但不导致试样开裂固定方式及装夹尺寸见图2。
W=12mm，L=100mm(0.39)或110mm(g1.00)图2试样装夹示意图
6.2通电加热前准备
将钟罩落下，打开氢气（3.2）阀门，用流量计调节氢气流量（800L/h），并保持足够的时间，确保钟罩内的气氛是安全的。打开冷却水阀门，用流量计调节冷却水到适量。6.3熔断电流(FC)测试
开启加热电源，从零开始，以1A/s的速率增大电流，直至钨丝熔断，记录该电流值，即为试样钨丝的熔断电流。
注：当电流表指针指示到某一刻度时突然归零，此刻度对应的数值即为熔断电流。6.4卸载试样
关闭加热电源，关闭氢气阀门。将钟罩升起，用工具卸下试样。6.5下垂测试
下垂值测量方法见图3。
6.5.1先装夹试样（6.1)，根据表1选择并挂上磁码，如图3a）。完成通电加热前准备（6.2)，开启加热电源，从零开始，以1A/s的速率增大电流至熔断电流的65%，用秒表计时保持电流1min，而后降温将电流调到零位。
6.5.2卸下磁码，将两夹头沿水平轴旋转90°，使试样成水平状态，“V”形试样两臂组成一个水平面，如图3b)。
YS/T515—2012
6.5.3用测高仪测量并记录V形尖端的高度，记为h，（mm）。开启加热电源，从零开始，以1A/s的速率增大电流至熔断电流的80%，用秒表计时保持电流5min，而后降温将电流调到零位。用测高仪测量“V\形尖端的高度，记为h2（mm），如图3c）。6
说明：
a）加载通电65%FC定型，挂钩高度H=15mm；b）冷却，卸载，旋转90°至水平；c)
测量试样尖端高度h1，通电80%FC，自重作用下垂，冷却，测量试样尖端高度h2。图3
下垂值测量方法
6.5.4按6.4进行操作。
7试验结果
试样的下垂值Ah=h一hz（mm）。再重复以上步骤两次，以三次结果的平均值表征所测样品的下垂值。8试验报告
试验报告应至少包括以下内容：本标准号；
钨丝生产厂名称；
钨丝批号；
钨丝尺寸；
下垂值(含三次测量结果及平均值，数值保留到小数点后两位，单位mm)；试验日期。
