【其他行业标准】 钛种板

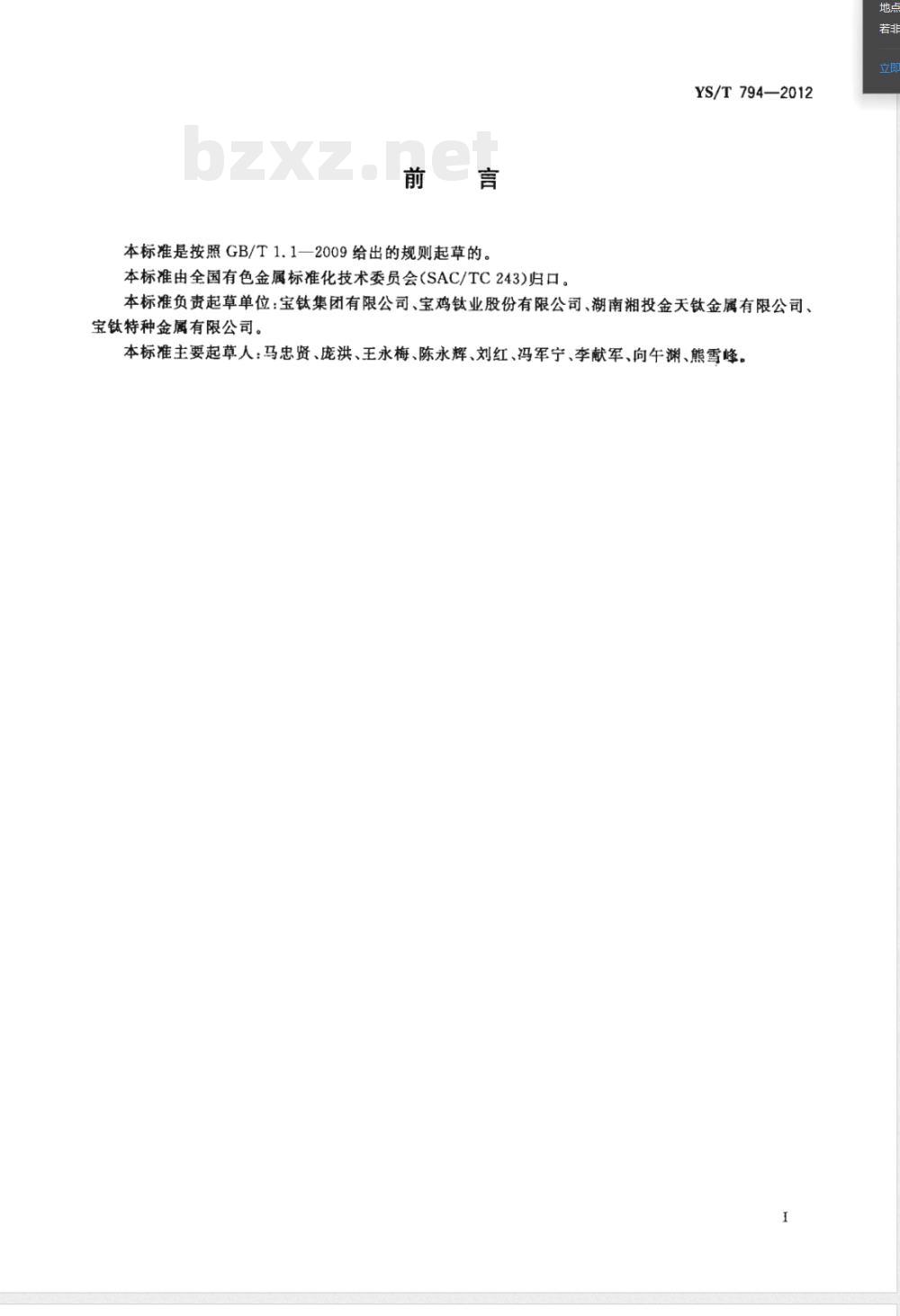

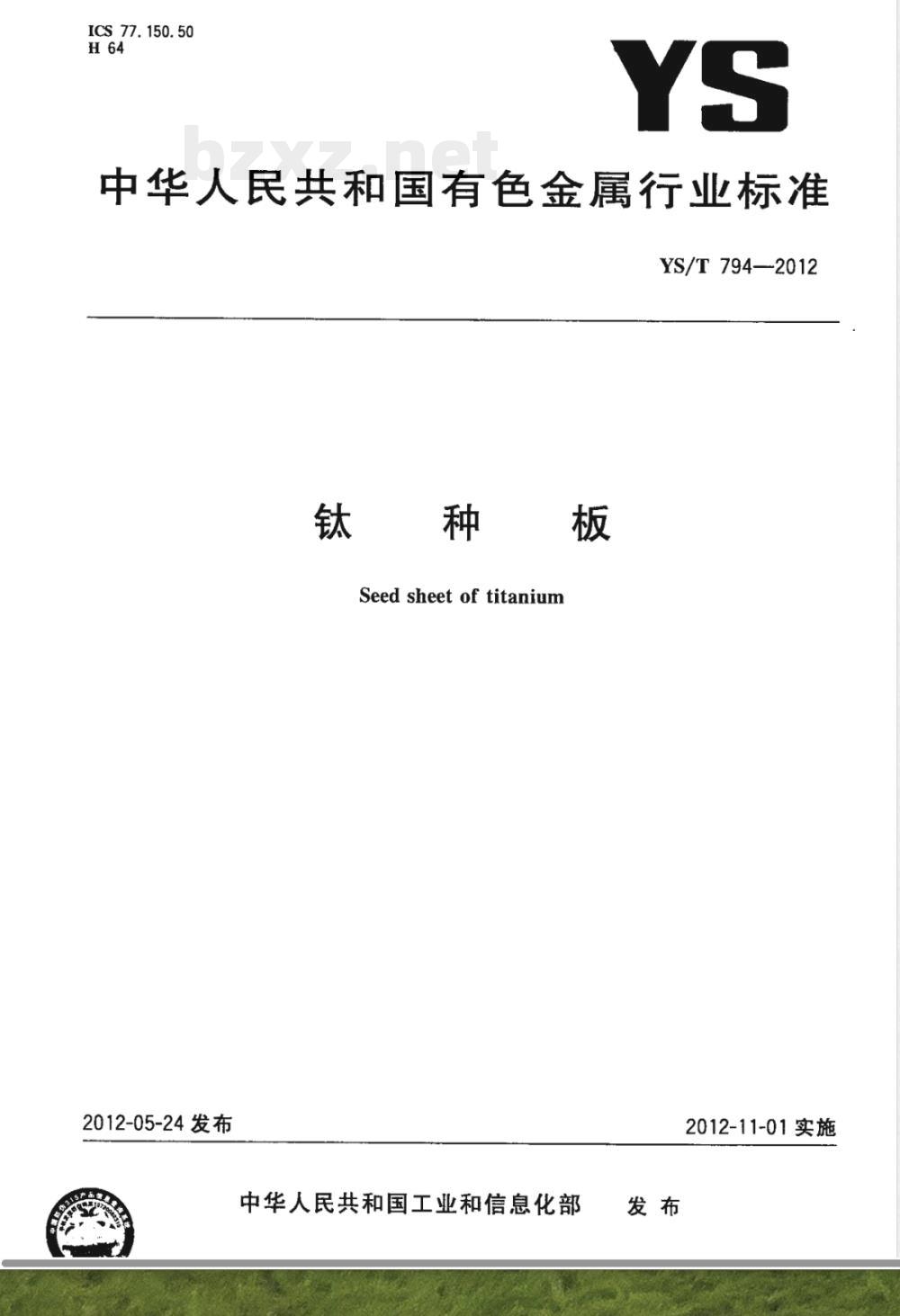

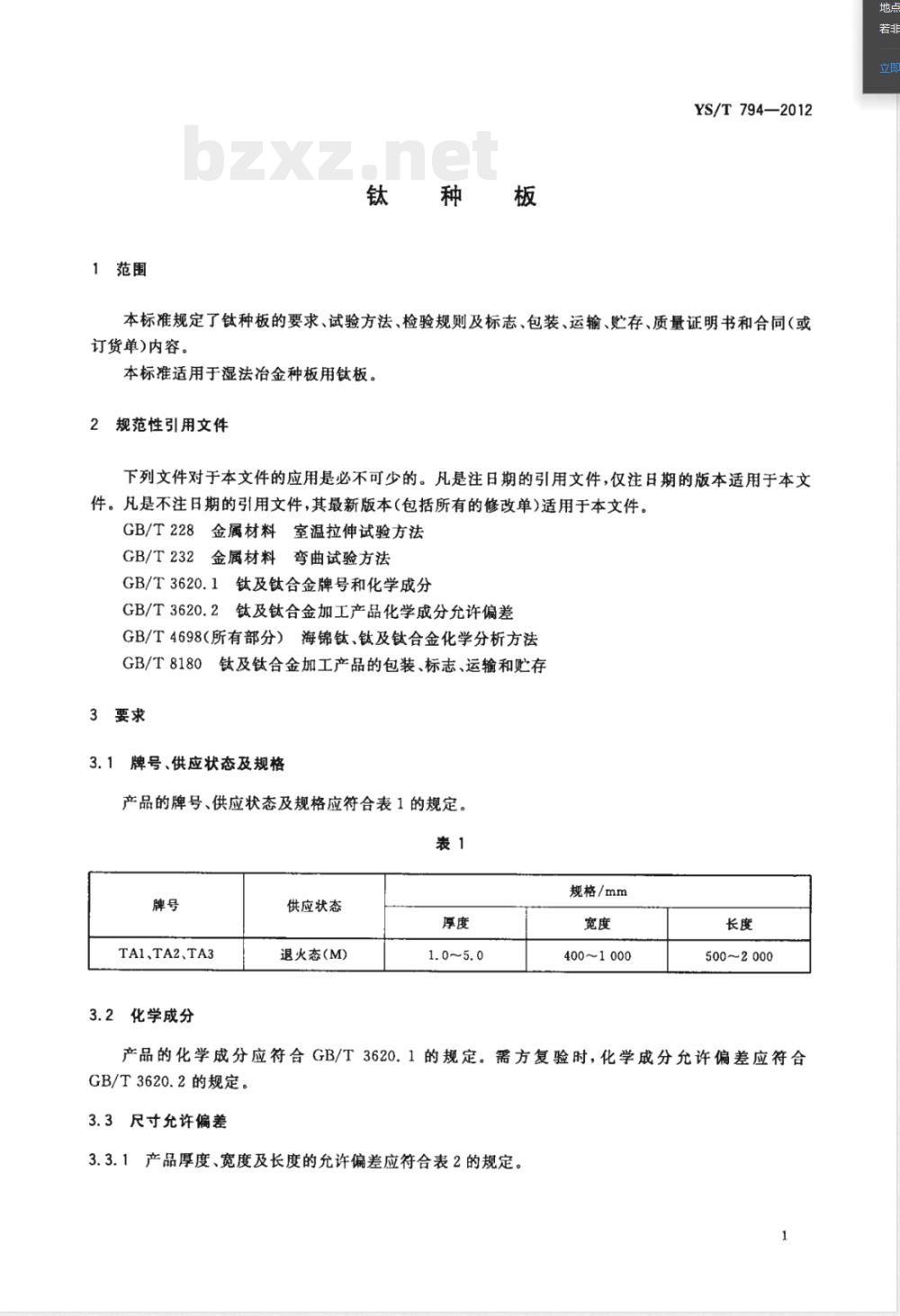

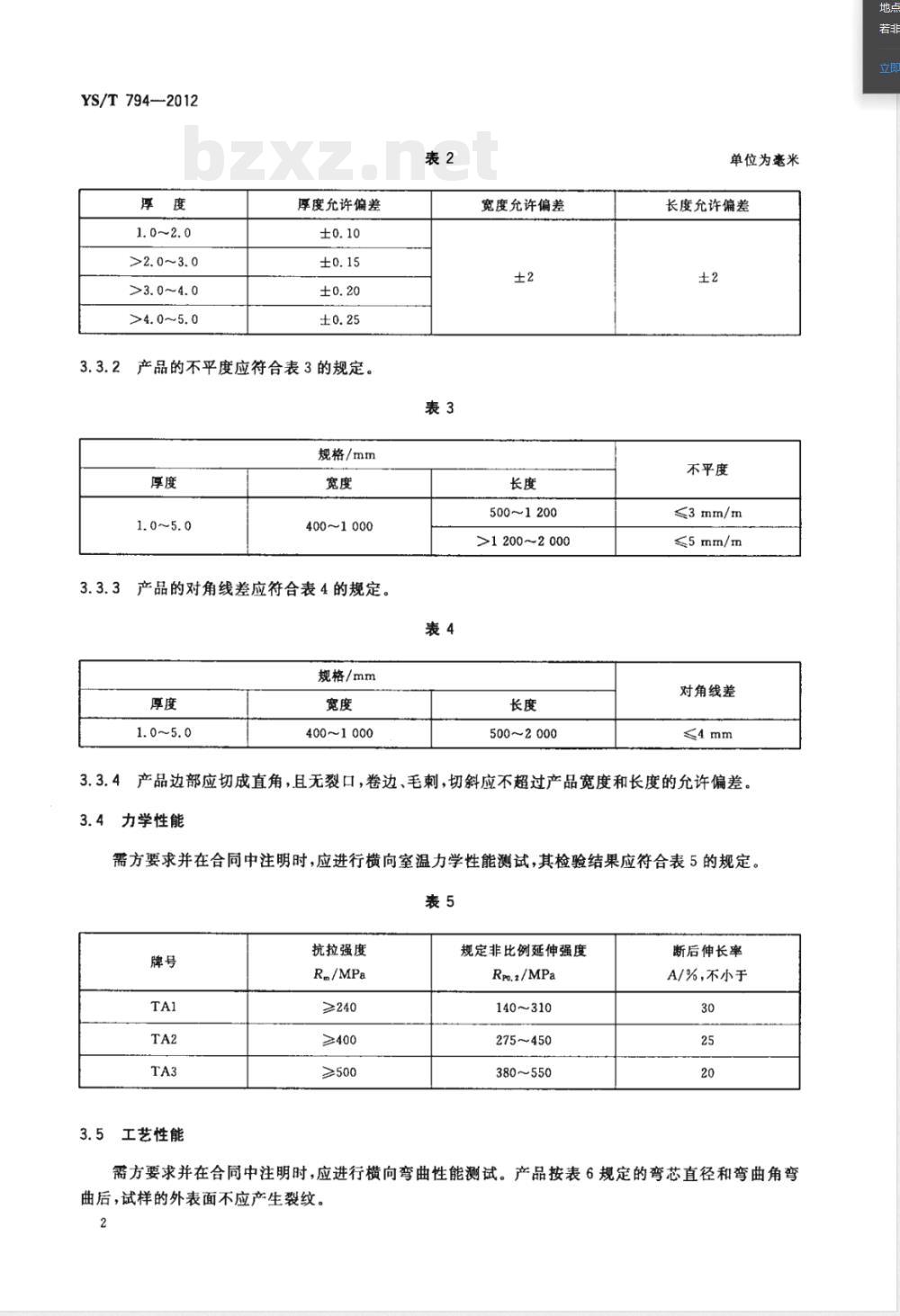

ICS 77.150.50 H64 YS 中华人民共和国有色金属行业标准 YS/T 794—2012 钛种板 Seed sheet of titanium 2012-05-24发布 中华人民共和国工业和信息化部发布 2012-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司、湖南湘投金天钛金属有限公司、宝钛特种金属有限公司。 本标准主要起草人：马忠贤、庞洪、王永梅、陈永辉、刘红、冯军宁、李献军、向午渊、熊雪峰。 1 范围 本标准规定了钛种板的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于湿法冶金种板用钛板。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 228 金属材料室温拉伸试验方法 GB/T 232 金属材料弯曲试验方法 GB/T 3620.1 钛及钛合金牌号和化学成分 GB/T 3620.2 钛及钛合金加工产品化学成分允许偏差 GB/T 4698（所有部分）海绵钛、钛及钛合金化学分析方法 GB/T 8180 钛及钛合金加工产品的包装、标志、运输和贮存 3 要求 3.1 牌号、供应状态及规格 产品牌号、供应状态及规格应符合表1规定。 牌号：TA1、TA2、TA3 供应状态：退火态（M） 厚度：1.0～5.0 mm 宽度：400～1000 mm 长度：500～2000 mm 3.2 化学成分 产品化学成分应符合GB/T 3620.1规定。需方复验时，允许偏差应符合GB/T 3620.2规定。 3.3 尺寸允许偏差 3.3.1 厚度、宽度及长度允许偏差见表2： 厚度1.0～2.0 mm：±0.10 mm >2.0～3.0 mm：±0.15 mm >3.0～4.0 mm：±0.20 mm >4.0～5.0 mm：±0.25 mm 宽度允许偏差：±2 mm 长度允许偏差：±2 mm 3.3.2 不平度：≤3 mm/m（部分规格≤5 mm/m） 3.3.3 对角线差：≤4 mm 3.3.4 产品边部应切成直角，无裂口、卷边和毛刺，切斜不应超过允许偏差。 3.4 力学性能 需方要求时进行横向室温力学性能测试，应符合表5： TA1：抗拉强度≥240 MPa，屈服强度140～310 MPa，断后伸长率≥30% TA2：抗拉强度≥400 MPa，屈服强度275～450 MPa，断后伸长率≥25% TA3：抗拉强度>500 MPa，屈服强度380～550 MPa，断后伸长率≥20% 3.5 工艺性能 需方要求时进行横向弯曲试验： TA1：弯芯直径3T或4T，弯曲角105° TA2、TA3：弯芯直径4T或5T，弯曲角105° 弯曲后外表面不应产生裂纹。 3.6 外观质量 3.6.1 产品以酸洗或砂光表面供货。 3.6.2 表面应平整、光滑，无裂纹、起皮、压折及夹杂等缺陷。允许局部修磨，但不得低于最小允许厚度，修磨后需重新酸洗或砂光处理。 3.6.3 产品不应有分层。 4 试验方法 4.1 化学成分按GB/T 4698进行分析。 4.2 尺寸偏差用相应精度量具测量，厚度测量距顶角≥100 mm、距边部≥10 mm。 4.3 室温力学性能按GB/T 228进行，厚度<3.0 mm取P1试样，3.0～5.0 mm取P7试样。 4.4 弯曲性能按GB/T 232进行，试样宽度15 mm。 4.5 外观质量采用目视检验。 5 检验规则 （后续内容未完整提供）
