【其他行业标准】 电池级锂硅合金

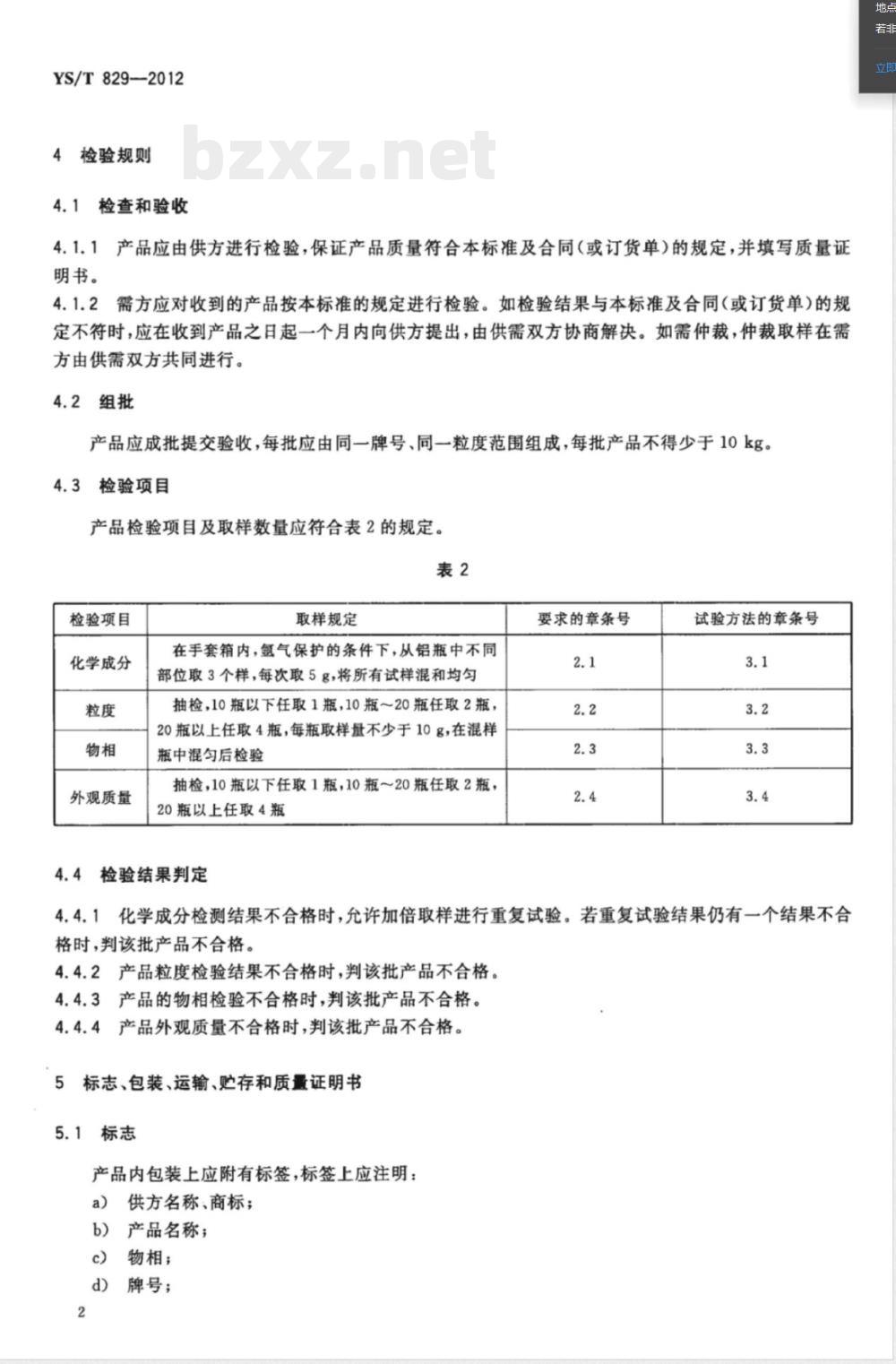

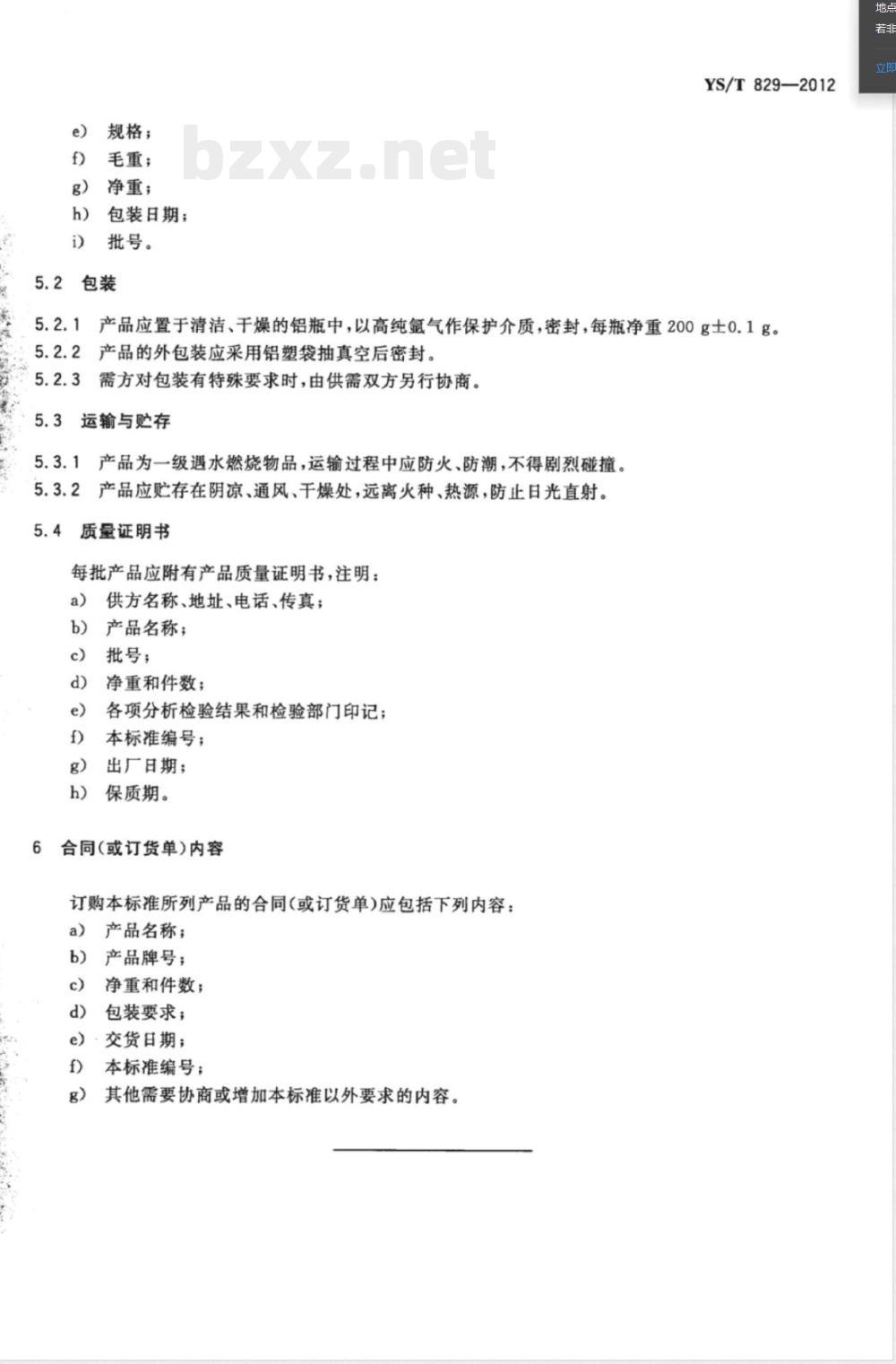

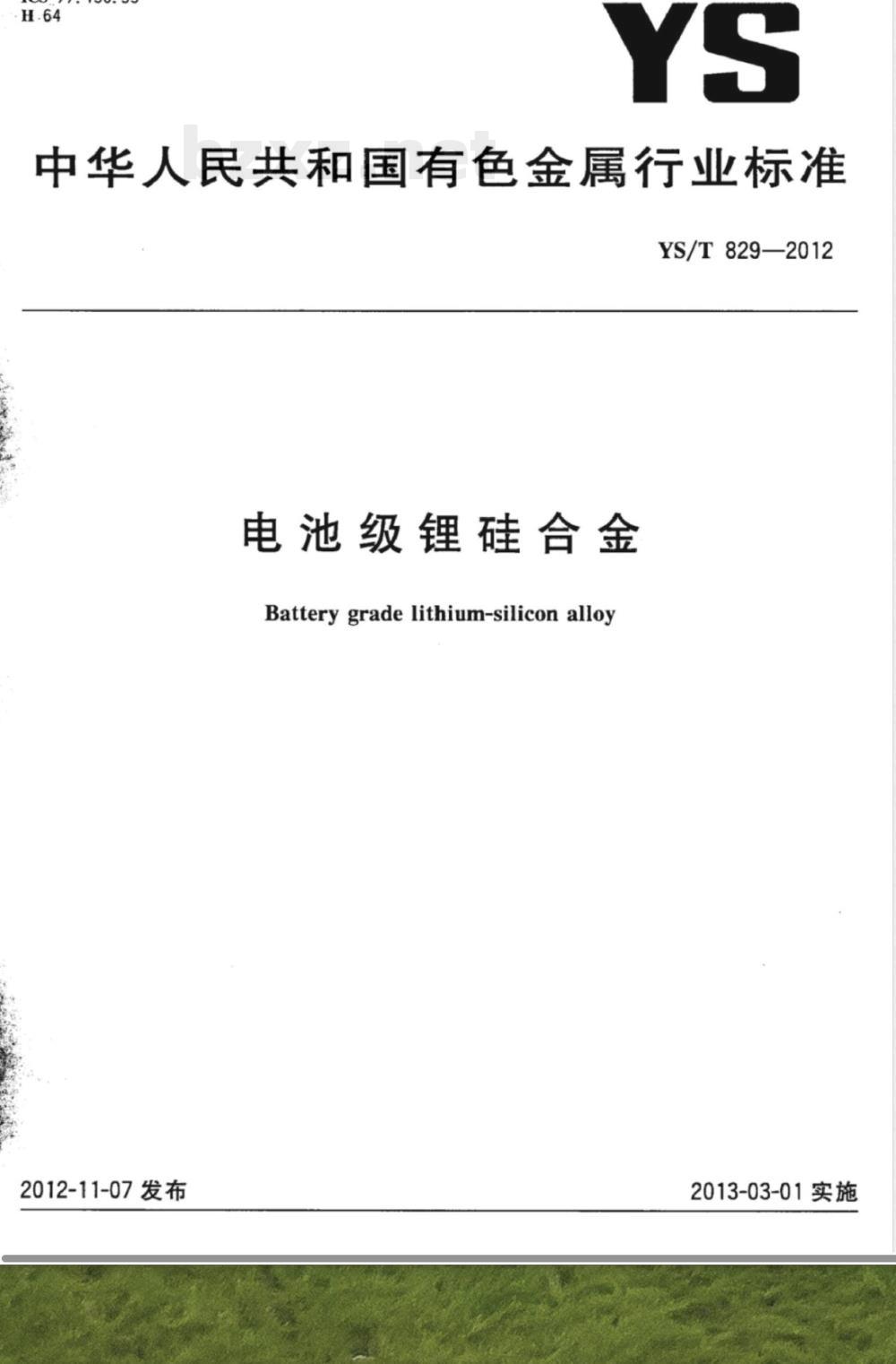

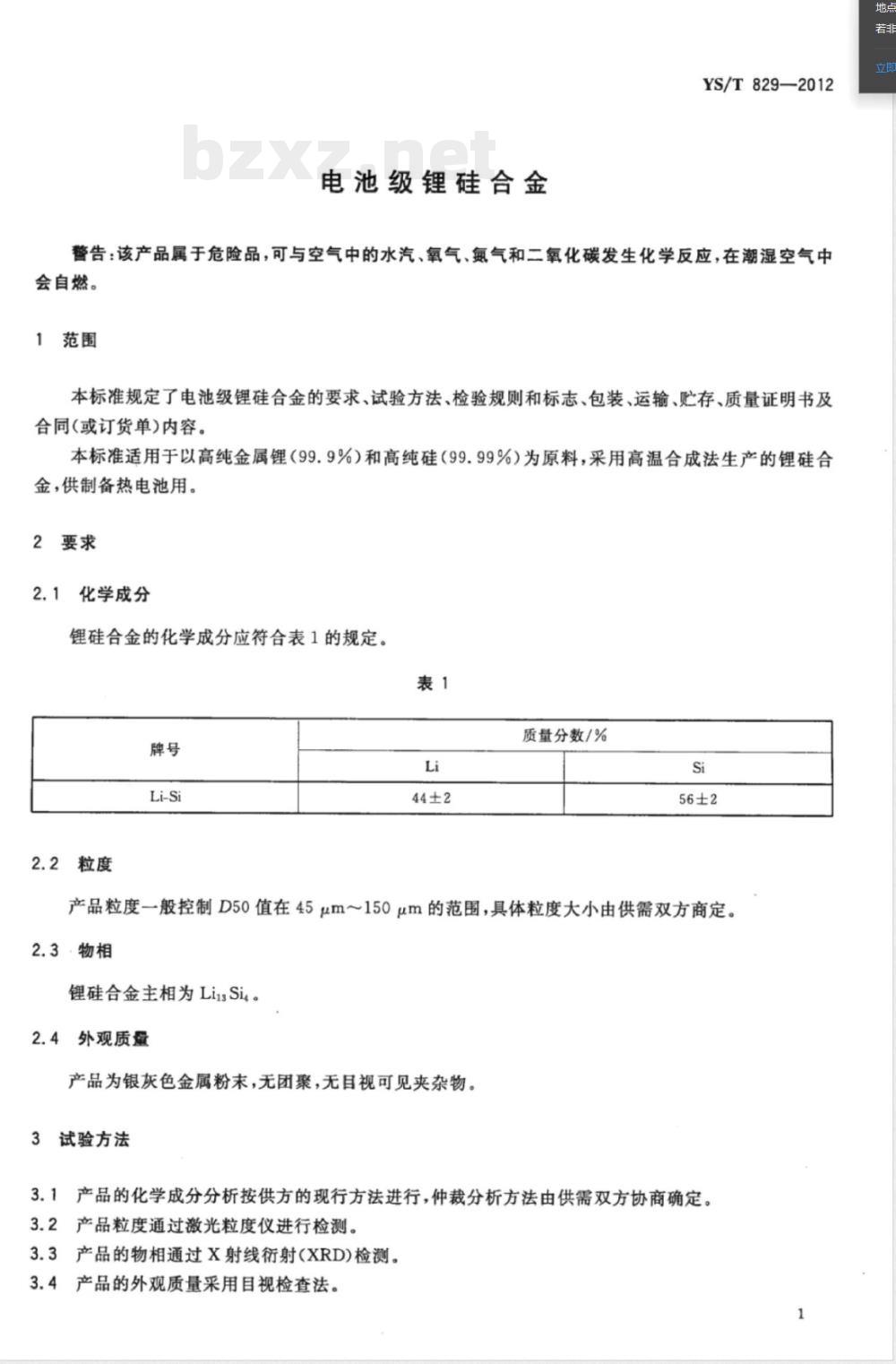

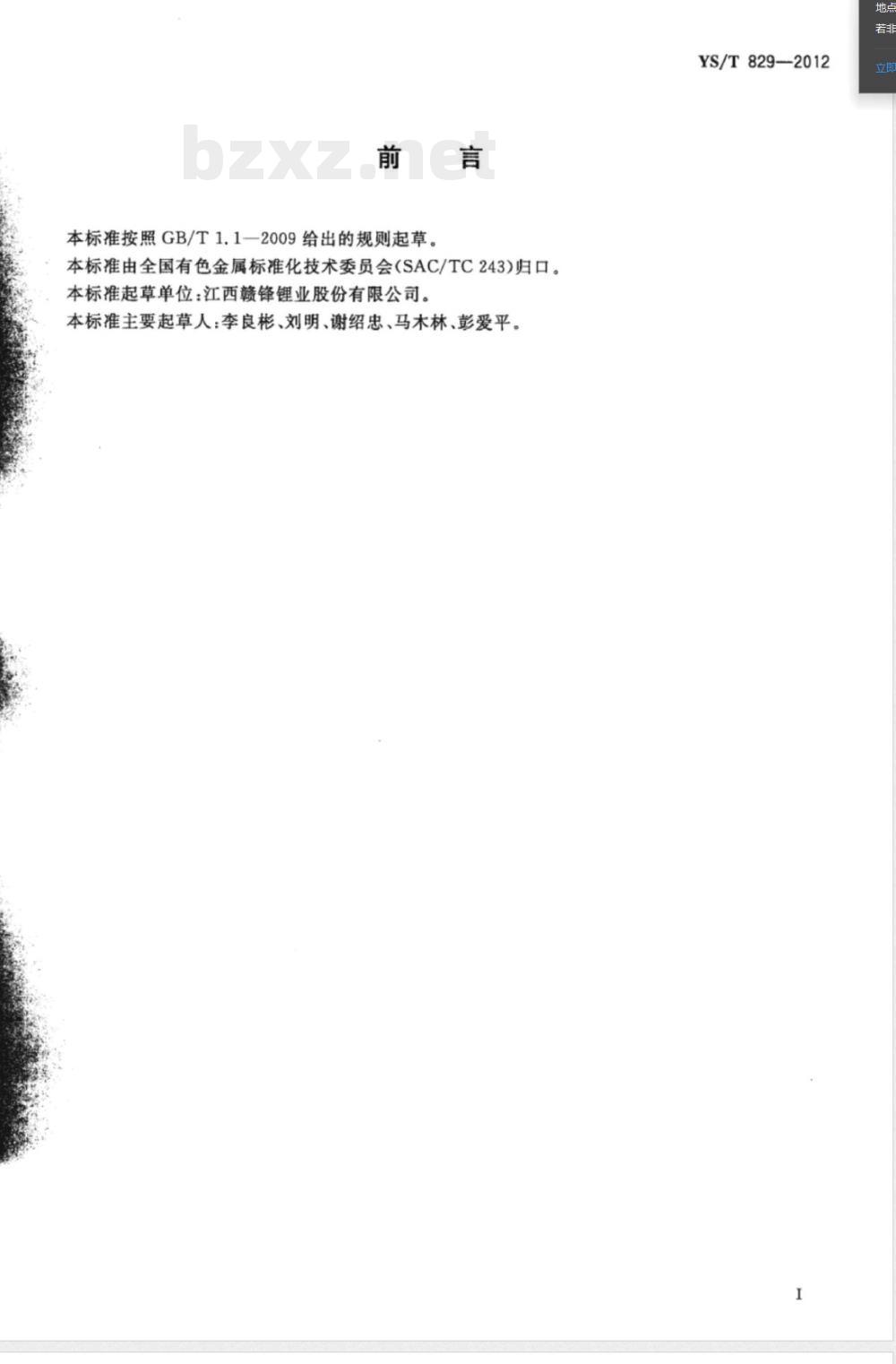

H64 YS 中华人民共和国有色金属行业标准 YS/T 829—2012 电池级锂硅合金 Battery grade lithium-silicon alloy 2012-11-07发布 2013-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：江西赣锋锂业股份有限公司。 主要起草人：李良彬、刘明、谢绍忠、马木林、彭爱平。 警告：该产品属于危险品，可与空气中的水汽、氧气、氨气和二氧化碳发生化学反应，在潮湿空气中会自燃。 1 范围 本标准规定了电池级锂硅合金的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于以高纯金属锂（99.9%）和高纯硅（99.99%）为原料，采用高温合成法生产的锂硅合金，供制备热电池用。 2 要求 2.1 化学成分 锂硅合金化学成分应符合表1规定。 表1 化学成分 牌号：Li-Si Li：44±2% Si：56±2% 2.2 粒度 产品粒度一般控制D50值在45 μm～150 μm范围内，具体粒度由供需双方商定。 2.3 物相 锂硅合金主相为Li15Si4。 2.4 外观质量 产品为银灰色金属粉末，无团聚，无目视可见夹杂物。 3 试验方法 3.1 化学成分分析按供方现行方法进行，仲裁方法由供需双方协商确定。 3.2 粒度采用激光粒度仪检测。 3.3 物相采用X射线衍射（XRD）检测。 3.4 外观质量采用目视检查法。 4 检验规则 4.1 检查和验收 4.1.1 产品由供方检验，保证符合标准及合同要求，并提供质量证明书。 4.1.2 需方应按标准检验，如不符合要求应在收到产品1个月内提出，由双方协商解决，必要时可仲裁取样。 4.2 组批 产品应按批提交验收，每批由同一牌号、同一粒度范围组成，每批不少于10 kg。 4.3 检验项目 检验项目包括化学成分、粒度、物相及外观质量。 取样方式：在手套箱氩气保护条件下取样，按瓶数随机抽检混样。 4.4 检验结果判定 4.4.1 化学成分不合格时允许加倍取样复验，仍不合格则判该批不合格。 4.4.2 粒度不合格判该批不合格。 4.4.3 物相不合格判该批不合格。 4.4.4 外观质量不合格判该批不合格。 5 标志、包装、运输、贮存和质量证明书 5.1 标志 产品包装标签应标明供方名称、产品名称、牌号、规格、批号、净重、包装日期等信息。 5.2 包装 产品置于清洁干燥铝瓶中，以高纯氩气保护密封，每瓶净重200 g±0.1 g；外包装采用铝塑袋真空密封。特殊包装由双方协商。 5.3 运输与贮存 产品为一级遇水燃烧物品，运输需防火防潮并避免剧烈碰撞；应贮存在阴凉、通风、干燥处，远离火源和热源。 5.4 质量证明书 每批产品应附质量证明书，内容包括供方信息、产品名称、批号、净重、检验结果、标准编号、出厂日期及保质期等。 6 合同（或订货单）内容 合同应包括产品名称、牌号、净重、包装要求、交货日期、标准编号及其他约定事项。
