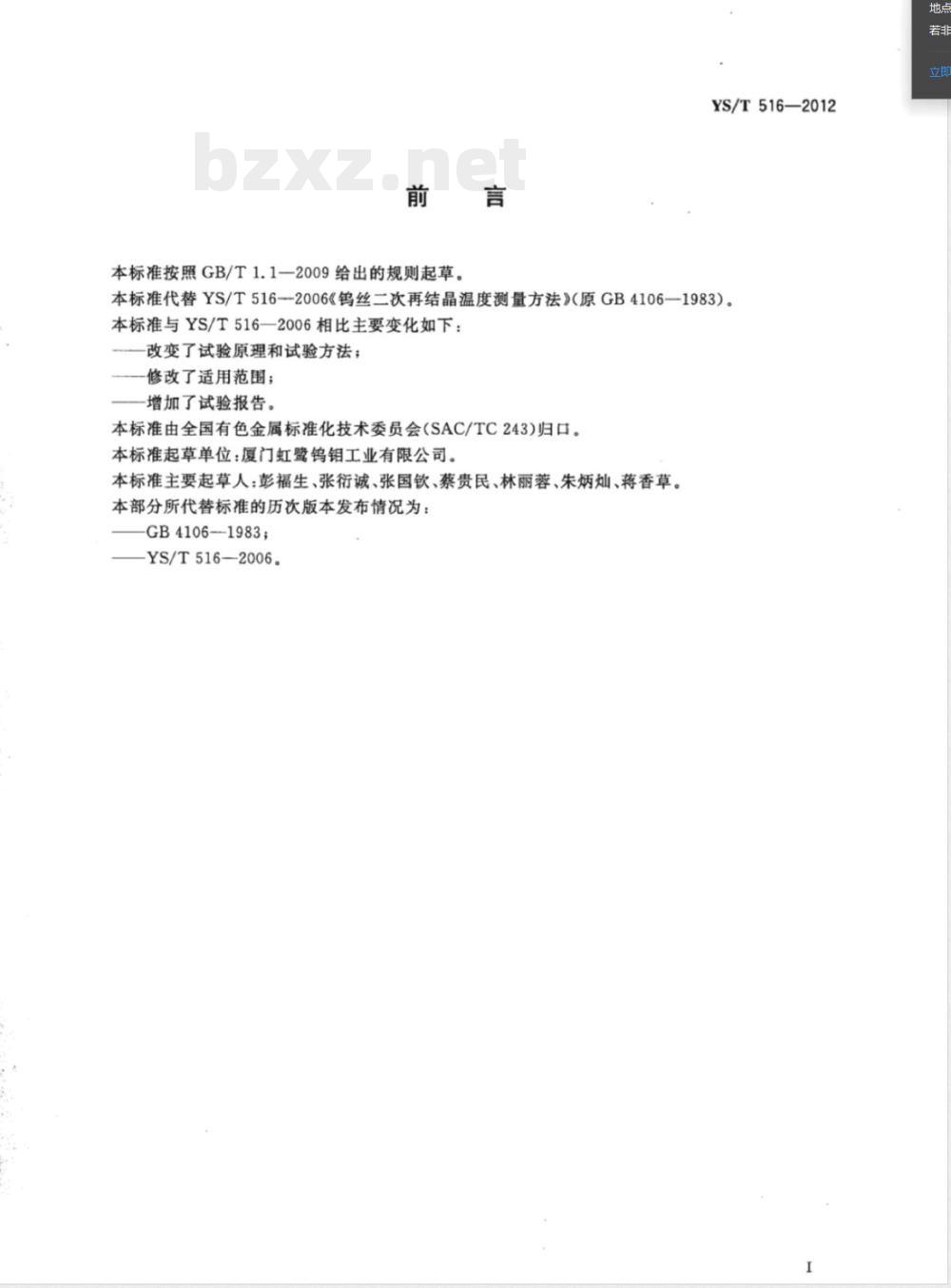

本标准按照GB/T1.1一2009给出的规则起草。YS/T516—2012
本标准代替YS/T516-2006《钨丝二次再结晶温度测量方法》（原GB4106—1983）。本标准与YS/T516一2006相比主要变化如下：改变了试验原理和试验方法；
修改了适用范围；
增加了试验报告。
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准起草单位：厦门虹鹭钨钼工业有限公司。本标准主要起草人：彭福生、张衍诚、张国钦、蔡贵民、林丽蓉、朱炳灿、蒋香草。本部分所代替标准的历次版本发布情况为：GB4106-1983;
YS/T516—2006。
1范围
钨丝二次再结晶温度测量方法
本标准规定了钨丝的二次再结晶温度的测量方法。本标准适用于go.35mm～g1.0mm掺杂钨丝的二次再结晶温度测量。2方法原理
YS/T516—2012
发生二次再结晶，微观表现为组织中出现粗大晶粒，通过对不同热处理条件下的金相观察，可识别出现粗大晶粒的时机，对应热处理条件，即可确定试样的起始再结晶温度和完全再结晶温度。再结晶温度以钨丝熔断电流的百分比（%FC)表示。3试剂和材料
氢氧化钠溶液(100g/L）。
铁氰化钾溶液（300g/L）。
氢气，露点低于一45℃。
浸蚀剂：由铁氰化钾溶液（3.2)和氢氧化钠溶液(3.1)按1：1的比例混合。4
试验设备
钨丝V型高温试验机

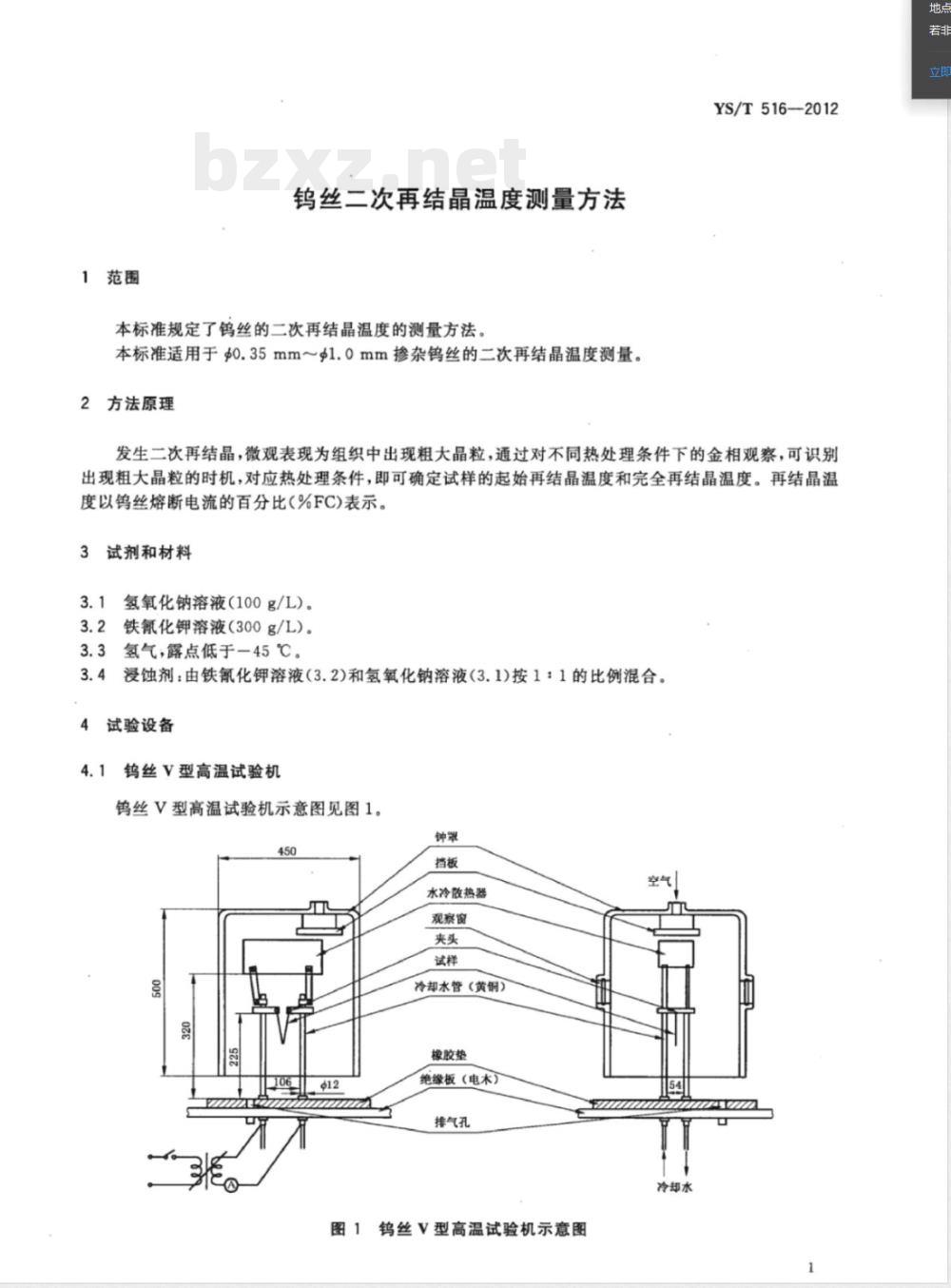

钨丝V型高温试验机示意图见图1。450
水冷改热器
观察窗
冷却水管(黄铜）
橡胶垫
绝缘板（电木）
排气孔
图1钨丝V型高温试验机示意图
冷却水
YS/T516—2012

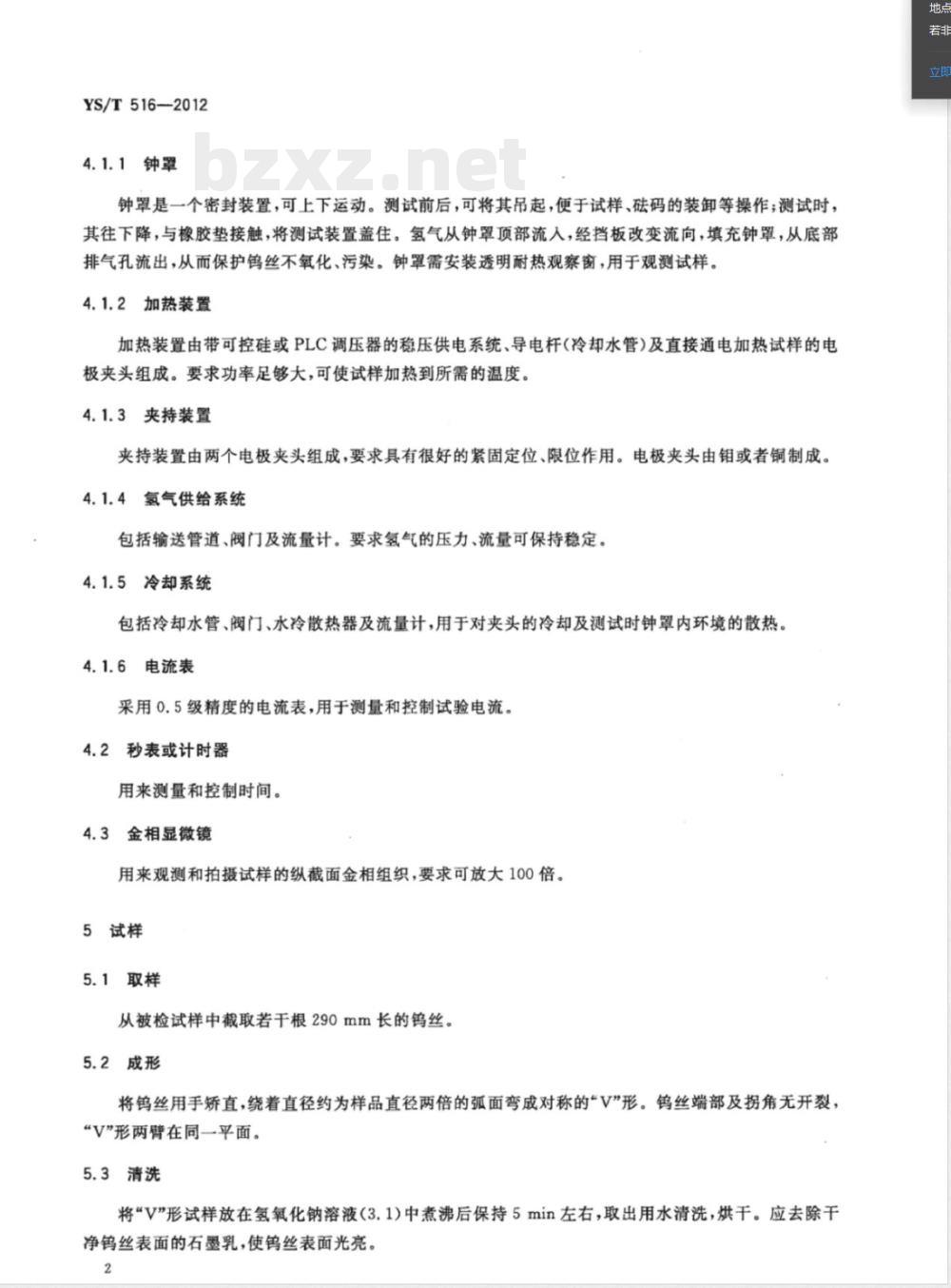

4.1.1钟罩
钟罩是一个密封装置，可上下运动。测试前后，可将其吊起，便于试样、础码的装卸等操作；测试时，其往下降，与橡胶垫接触，将测试装置盖住。氢气从钟罩顶部流人，经挡板改变流向，填充钟罩，从底部排气孔流出，从而保护钨丝不氧化、污染。钟罩需安装透明耐热观察窗，用于观测试样。4.1.2加热装置
加热装置由带可控硅或PLC调压器的稳压供电系统、导电杆（冷却水管）及直接通电加热试样的电极夹头组成。要求功率足够大，可使试样加热到所需的温度。4.1.3夹持装置
夹持装置由两个电极夹头组成，要求具有很好的紧固定位、限位作用。电极夹头由钼或者铜制成。4.1.4氢气供给系统
包括输送管道、阀门及流量计。要求氢气的压力、流量可保持稳定。4.1.5冷却系统
包括冷却水管、阀门、水冷散热器及流量计，用于对夹头的冷却及测试时钟罩内环境的散热。4.1.6电流表
采用0.5级精度的电流表，用于测量和控制试验电流。4.2秒表或计时器
用来测量和控制时间。
4.3金相显微镜
用来观测和拍摄试样的纵截面金相组织，要求可放大100倍，5试样
5.1取样
从被检试样中截取若于根290mm长的钨丝。5.2成形
将钨丝用手矫直，绕着直径约为样品直径两倍的弧面弯成对称的“V”形。钨丝端部及拐角无开裂，“V\形两臂在同一平面。
5.3清洗
将“V\形试样放在氢氧化钠溶液（3.1)中煮沸后保持5min左右，取出用水清洗，烘干。应去除干净钨丝表面的石墨乳，使钨丝表面光亮。2
6试验步骤
6.1装夹试样
YS/T516—2012
将钟罩升起，用工具将试样两端固定在电极夹头上。要求试样与夹头接触紧密，但不导致试样开裂；固定方式及装夹尺寸见图2。d
W=12mm，L=130mm
图2试样装夹示意图
6.2通电加热前准备
将钟罩落下，打开氢气（3.3)阀门，用流量计调节氢气流量（800L/h），并保持足够的时间，确保钟罩内的气氛是安全的。打开冷却水阀门，用流量计调节冷却水到适量。6.3熔断电流(FC)测试
开启加热电源，从零开始，以1安培/秒的速率增大电流，直至钨丝熔断，记录该电流值，即为试样钨丝的熔断电流。
注：当电流表指针指示到某一刻度时突然归零，此刻度对应的数值即为熔断电流。6.4卸载试样
关闭加热电源，关闭氢气阀门。将钟罩升起，用工具卸下试样。6.5不同熔断电流百分比热处理样品制备6.5.1先装夹试样（6.1)，完成通电加热前准备（6.2)，开启加热电源，从零开始，以1A/s的速率增大电流至表1的某一加热电流，用秒表计时保持电流2min，而后降温将电流调到零位，卸载试样（6.4)。6.5.2重复以上步骤，以不同的加热电流至少做4次。要求能得到没有二次再结晶到有二次再结晶的相邻加热电流为2%FC的两个试样，没有完全二次再结晶到已完全二次再结晶的相邻加热电流为2%FC的两个试样。
6.5.3一般掺杂钨丝起始到完全二次再结晶的温度范围在36%FC～60%FC之间。根据需要从这个范围内选取偶数数值作为加热电流进行测试。表1是不同加热电流所对应钨丝温度的参照表。表1加热电流（%FC)与钨丝温度的参照表加热电流(%FC)
温度参考值/℃
6.6金相制备与观测
6.6.1如图3所示，距“V”形尖端15mm处，两臂分别截取15mm长的试样，用来做纵截面金相。试地点
YS/T516—2012
样经研磨抛光后用脱脂棉沾上浸蚀剂（3.4)擦拭抛光面10s~15s，用清水冲洗干净。6.6.2采用金相显微镜以100倍观察并拍照。a
金相取
样位置
7试验结果
金相取样位置示意图
记录出现二次再结晶时对应的最低熔断电流百分比，作为样品起始二次再结晶温度；记录完全二次再结晶时对应的最低熔断电流百分比，作为样品的完全二次再结晶温度。8试验报告
试验报告应至少包括以下内容：a）本标准号；
钨丝生产厂名称；
钨丝批号；
钨丝尺寸；
起始二次再结晶温度、完全二次再结晶温度（以%FC表示）及与之对应的纵截面金相照片；测试日期。
