【其他行业标准】 电池级磷酸二氢锂

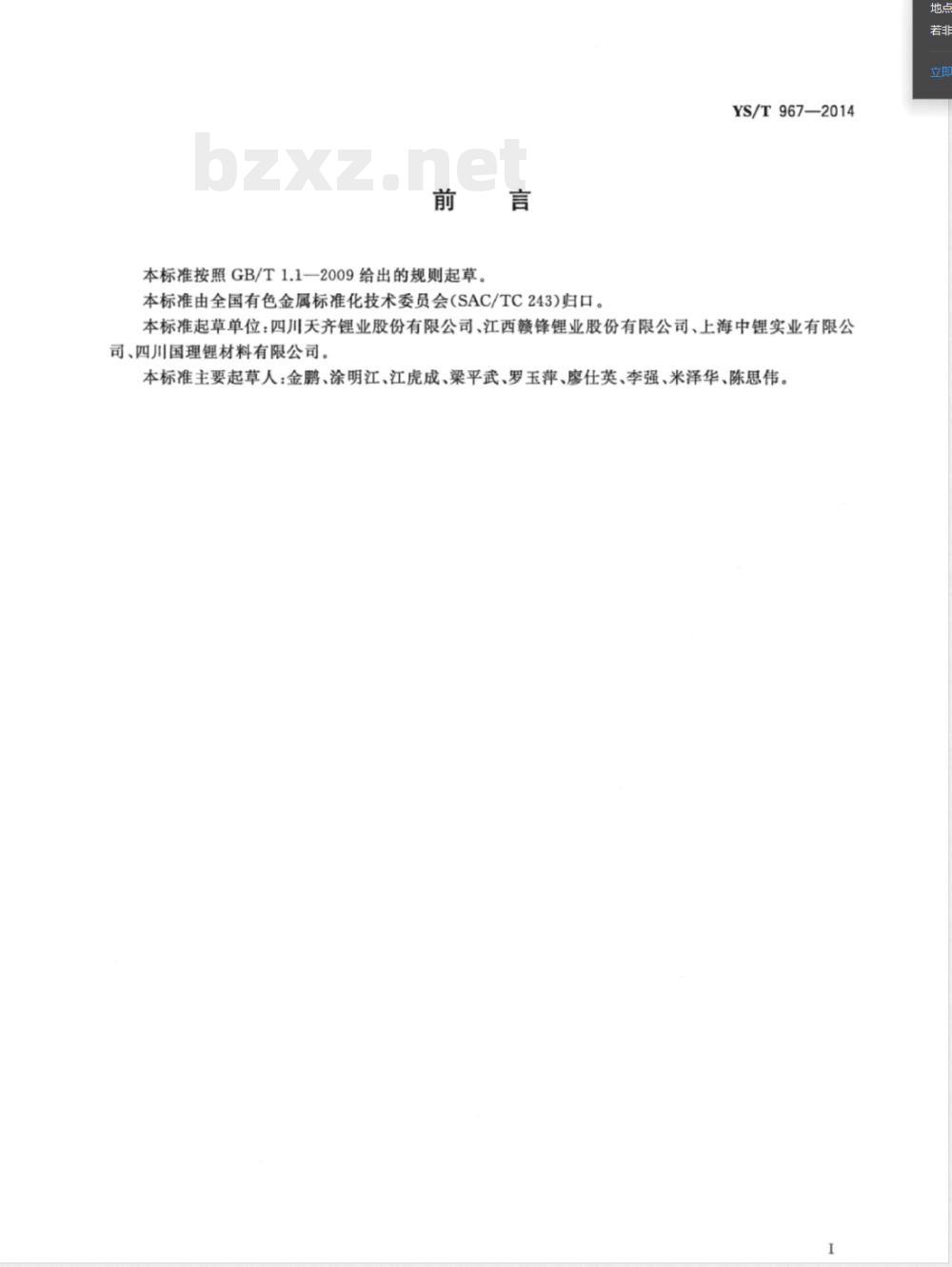

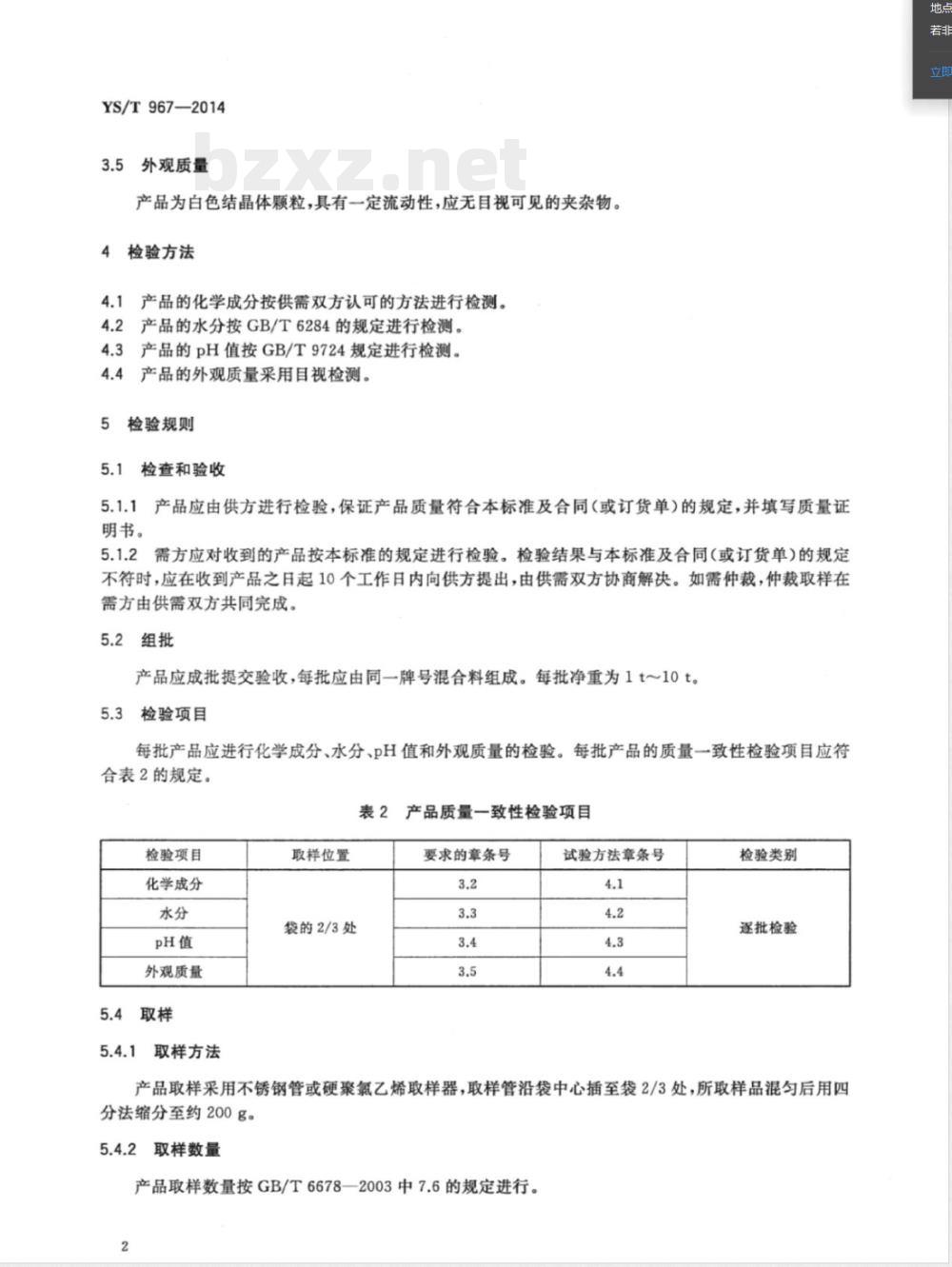

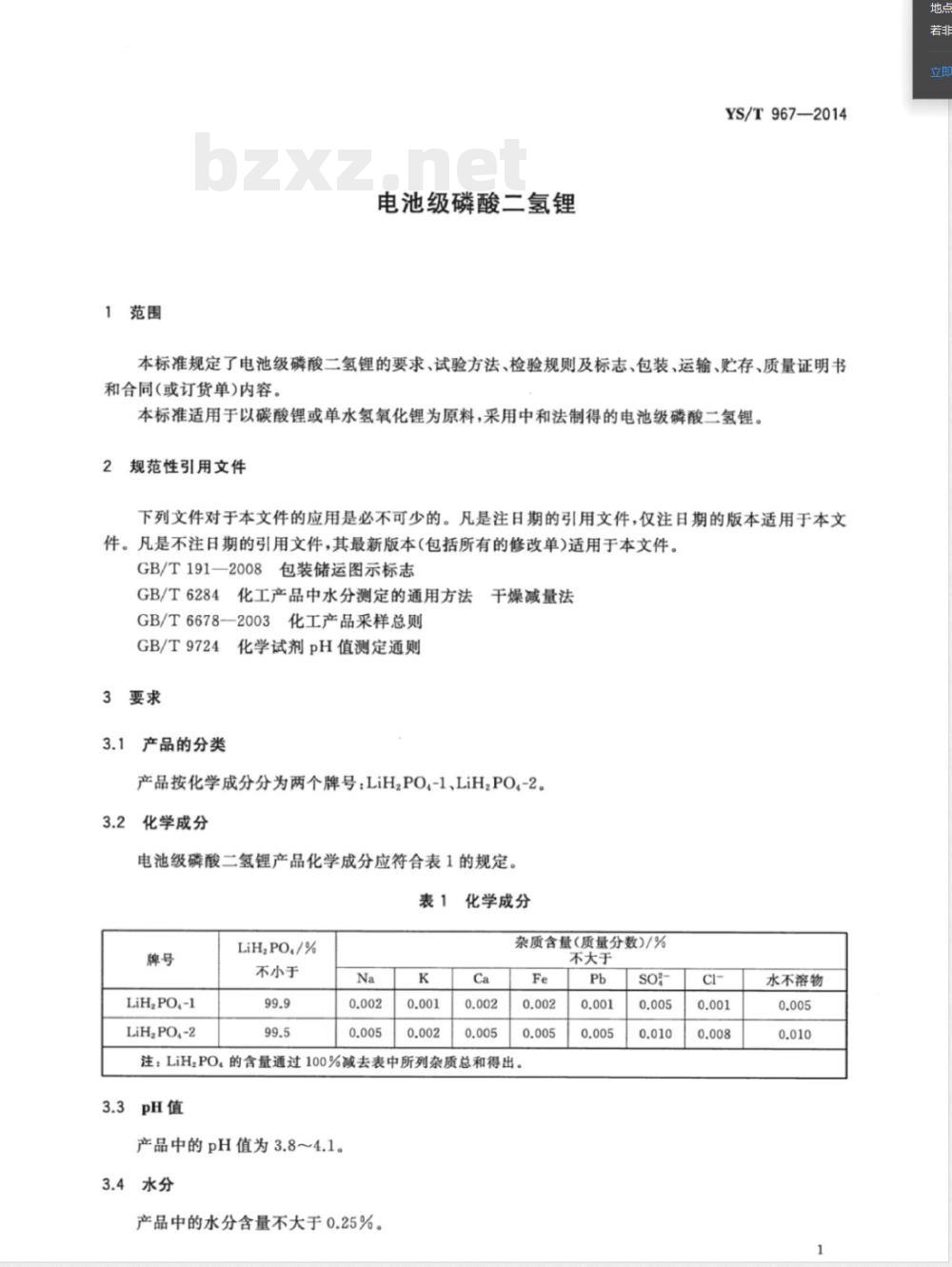

ICS 77.150.99 H64 YS 中华人民共和国有色金属行业标准 YS/T 967—2014 电池级磷酸二氢锂 Battery grade lithium dihydrogen phosphate 2014-10-14 发布 中华人民共和国工业和信息化部发布 2015-04-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。本标准起草单位：四川天齐锂业股份有限公司、江西赣锋锂业股份有限公司、上海中锂实业有限公司、四川国理锂材料有限公司。本标准主要起草人：金鹏、涂明江、江虎成、梁平武、罗玉萍、廖仕英、李强、米泽华、陈思伟。 1 范围 本标准规定了电池级磷酸二氢锂的要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于以碳酸锂或单水氢氧化锂为原料，采用中和法制得的电池级磷酸二氢锂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191—2008 包装储运图示标志 GB/T 6284 化工产品中水分测定的通用方法（干燥减量法） GB/T 6678—2003 化工产品采样总则 GB/T 9724 化学试剂 pH值测定通则 3 要求 3.1 产品分类 产品按化学成分分为两个牌号：LiH2PO4-1、LiH2PO4-2。 3.2 化学成分 电池级磷酸二氢锂化学成分应符合表1规定： LiH2PO4含量： LiH2PO4-1 ≥ 99.9% LiH2PO4-2 ≥ 99.5% 杂质含量（不大于，质量分数）：Na 0.002/0.005，K 0.001/0.002，Ca 0.002/0.005，Fe 0.002/0.005，Pb 0.001/0.005，SO4²⁻ 0.005/0.010，Cl⁻ 0.001/0.008，水不溶物 0.005/0.010。 注：LiH2PO4含量通过100%减去杂质总和计算得出。 3.3 pH值 产品pH值为3.8～4.1。 3.4 水分 产品水分含量不大于0.25%。 3.5 外观质量 产品为白色结晶颗粒，具有一定流动性，应无肉眼可见夹杂物。 4 试验方法 4.1 化学成分按供需双方认可的方法检测。 4.2 水分按 GB/T 6284 规定测定。 4.3 pH值按 GB/T 9724 规定测定。 4.4 外观质量采用目视检测。 5 检验规则 5.1 检查和验收 产品由供方检验并提供质量证明书。需方按标准验收，如不符合要求应在10个工作日内提出，由供需双方协商解决；必要时进行仲裁取样。 5.2 组批 产品按批验收，每批由同一牌号混合料组成，每批净重1t～10t。 5.3 检验项目 每批产品应进行化学成分、水分、pH值及外观质量检验。 5.4 取样 取样方法采用不锈钢管或硬聚氯乙烯工具，在包装袋2/3处取样。 5.5 检验规则及判定 按逐批检验执行，各项目应符合相应标准要求。
