【其他行业标准】 锂硼合金

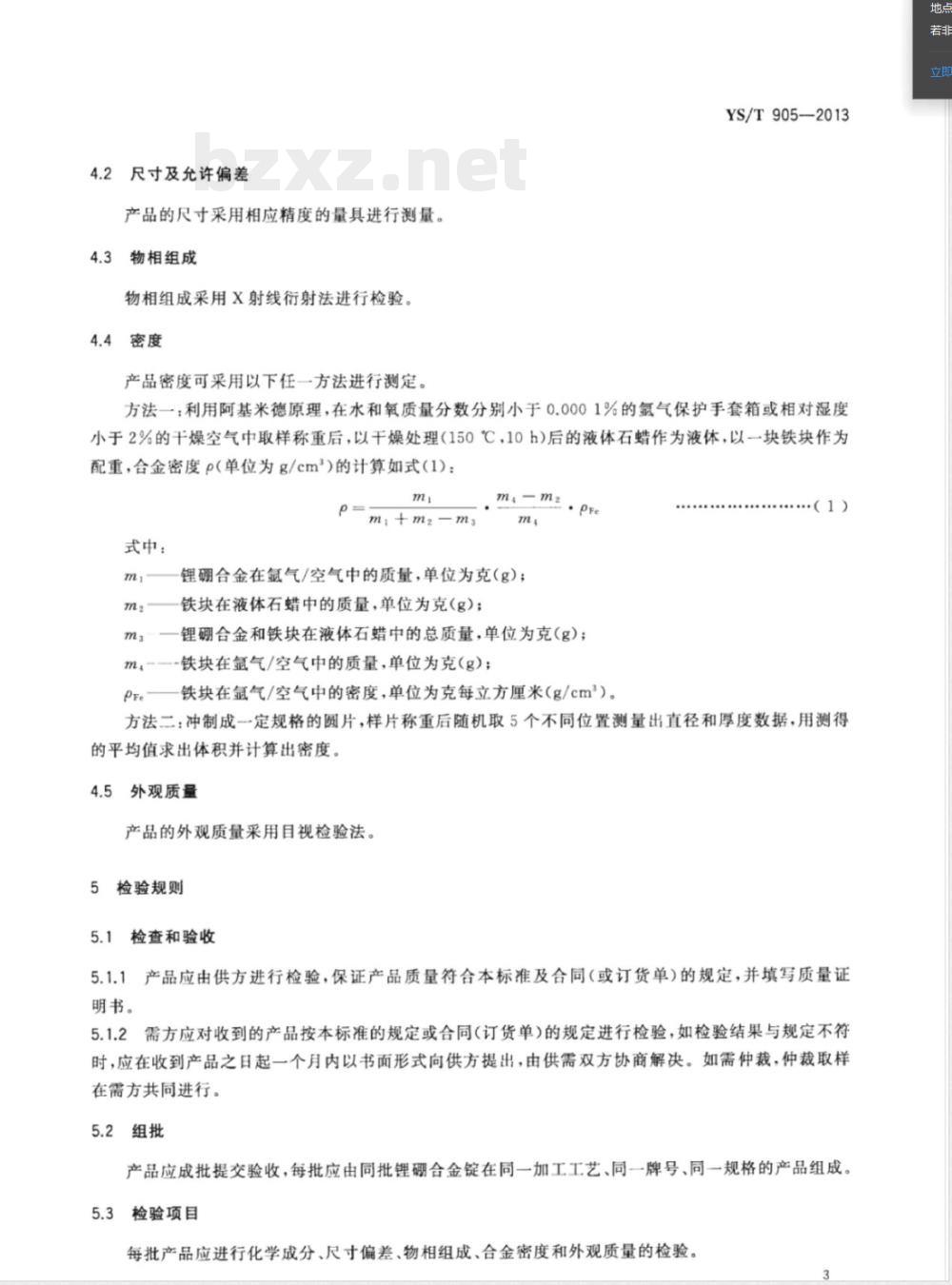

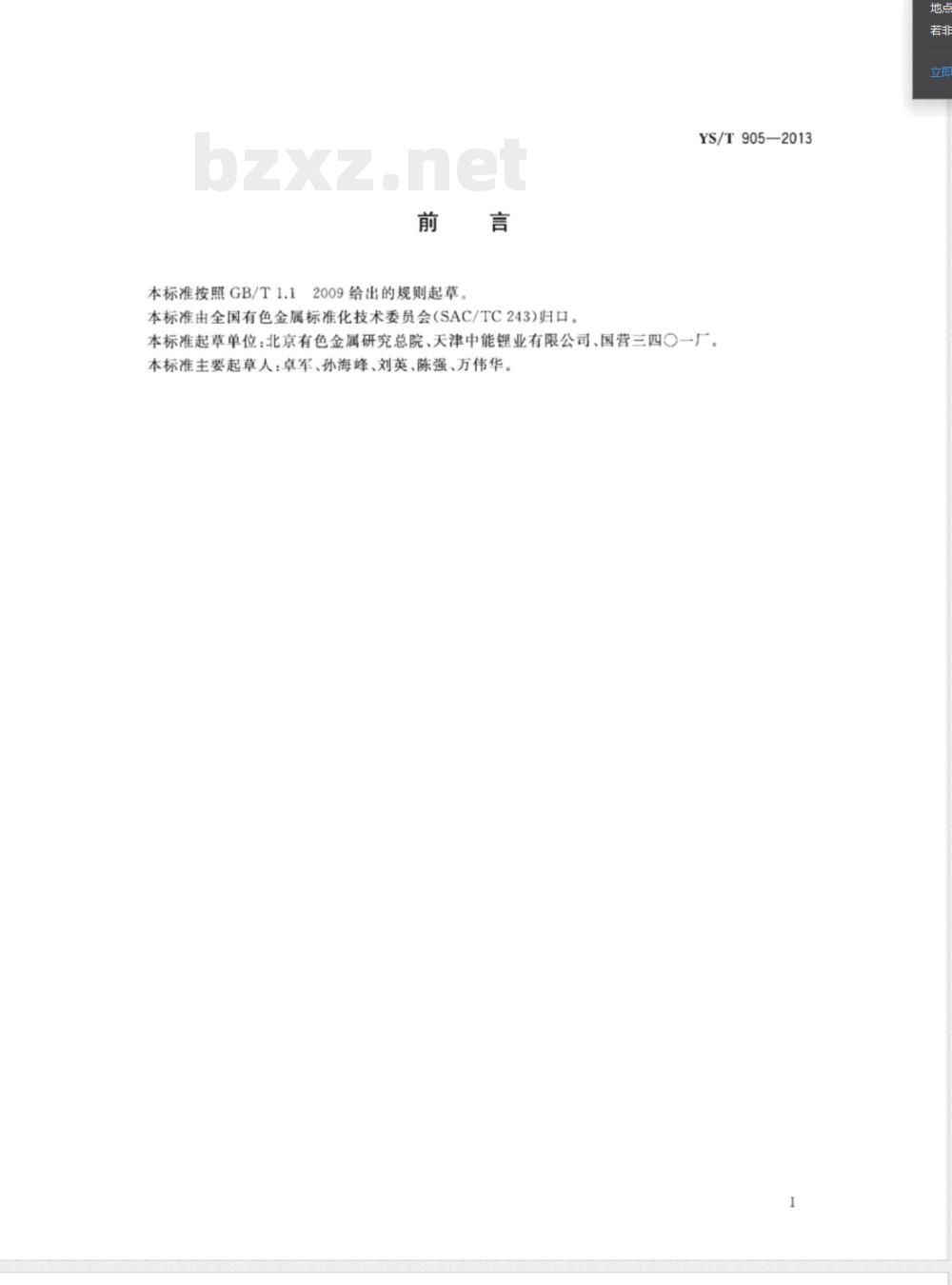

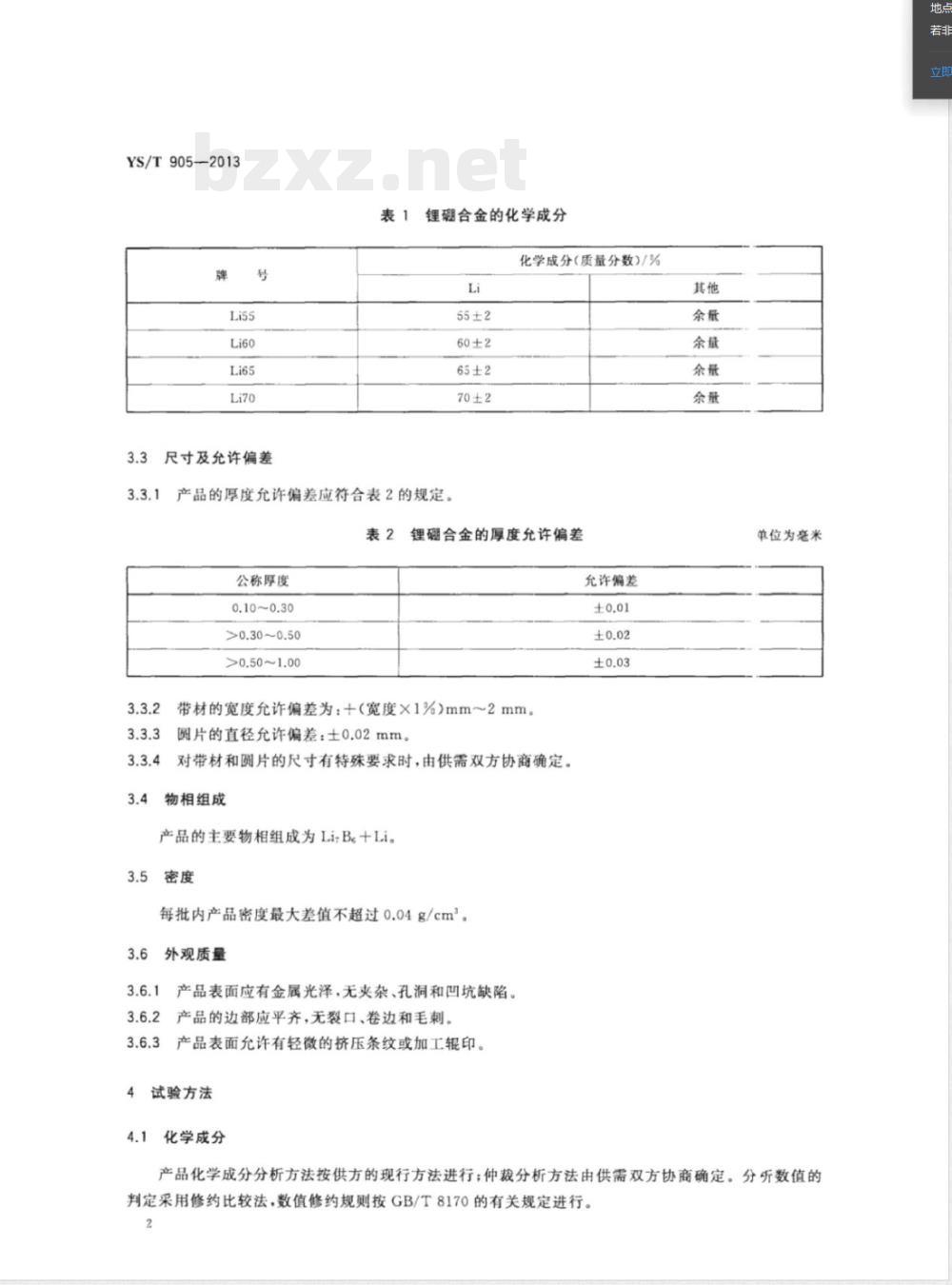

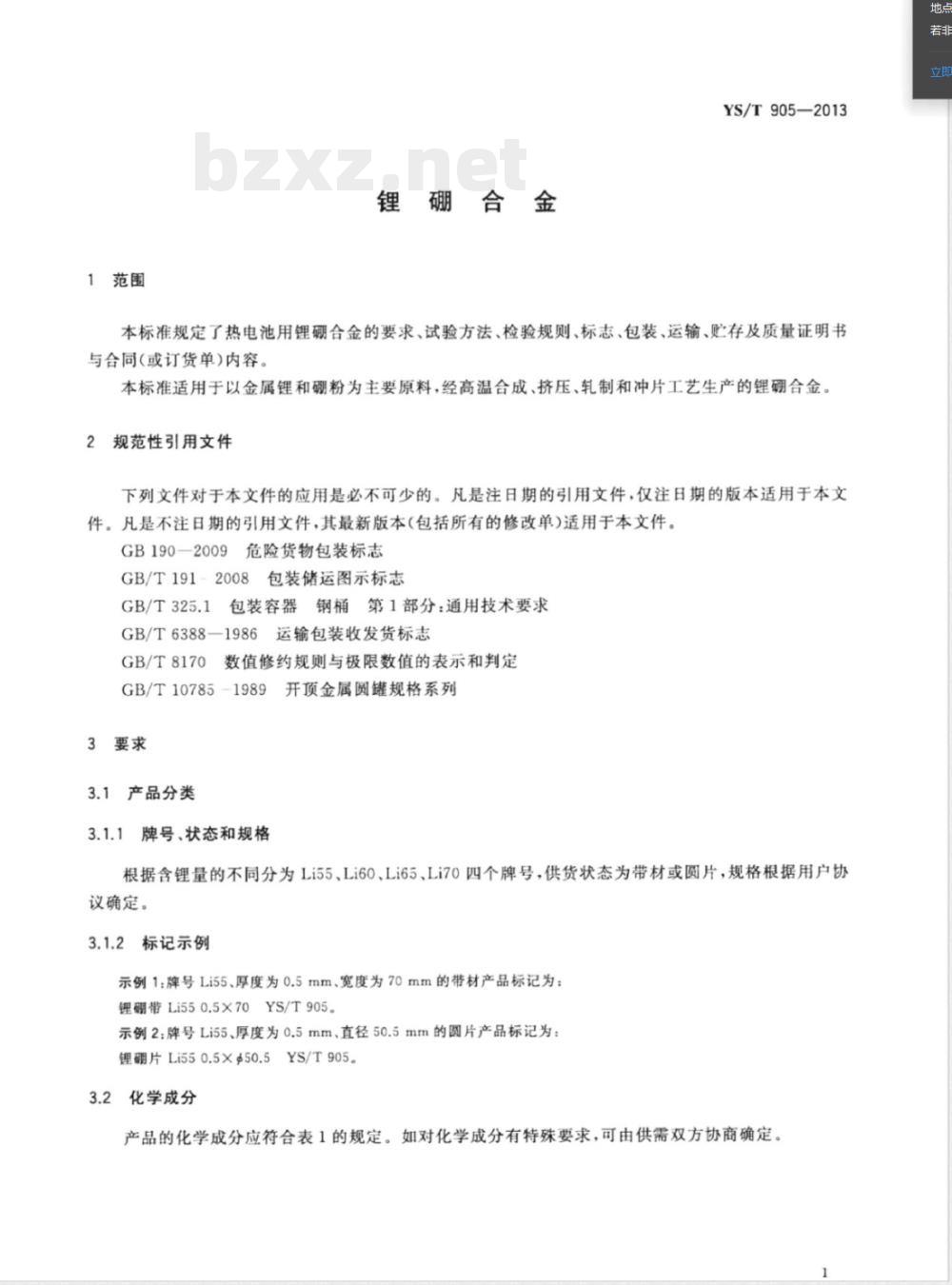

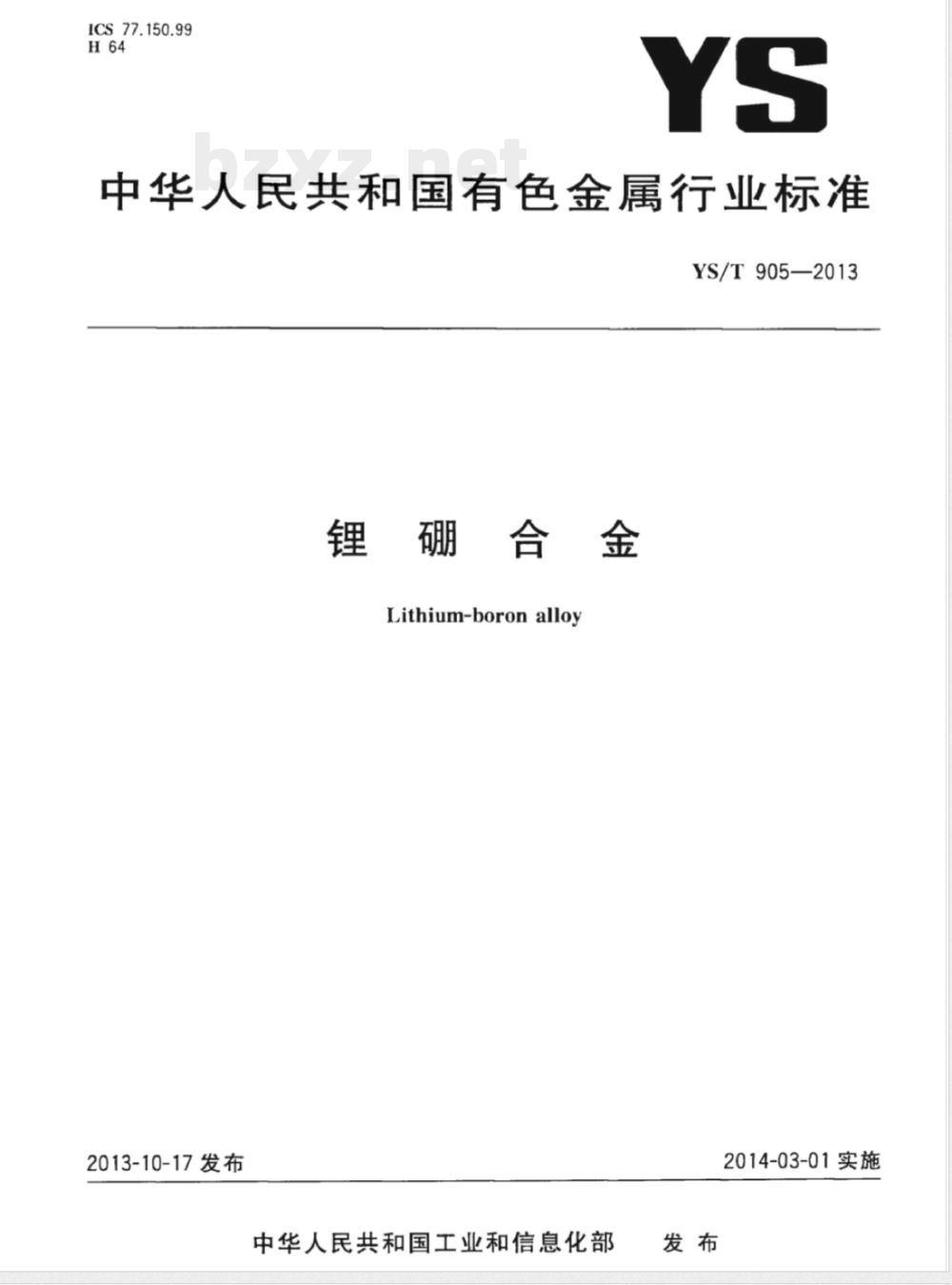

ICS 77.150.99 H64 YS 中华人民共和国有色金属行业标准 YS/T 905—2013 锂硼合金 Lithium-boron alloy 2013-10-17 发布 中华人民共和国工业和信息化部发布 2014-03-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。本标准起草单位：北京有色金属研究总院、天津中能锂业有限公司、国营三四○一厂。本标准主要起草人：卓军、孙海峰、刘英、陈强、万伟华。 1 范围 本标准规定了热电池用锂硼合金的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书与合同（或订货单）内容。 本标准适用于以金属锂和硼粉为主要原料，经高温合成、挤压、轧制和冲片工艺生产的锂硼合金。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 190—2009 危险货物包装标志 GB/T 191—2008 包装储运图示标志 GB/T 325.1 包装容器钢桶 第1部分：通用技术要求 GB/T 6388—1986 运输包装收发货标志 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 10785 开顶金属圆罐规格系列 3 要求 3.1 产品分类 根据含锂量不同分为 Li55、Li60、Li65、Li70 四个牌号，供货状态为带材或圆片，规格由供需双方协议确定。 3.1.2 标记示例 牌号 Li55、厚度0.5 mm、宽度70 mm的带材标记为：锂硼带 Li55 0.5×70 YS/T905。 牌号 Li55、厚度0.5 mm、直径50.5 mm的圆片标记为：锂硼片 Li55 0.5×Φ50.5 YS/T905。 3.2 化学成分 锂硼合金化学成分应符合规定： Li含量（质量分数）： Li55：55±2% Li60：60±2% Li65：65±2% Li70：70±2% 其余为硼及杂质。 3.3 尺寸及允许偏差 厚度允许偏差：0.10～0.30 mm为±0.01 mm；>0.30～0.50 mm为±0.02 mm；>0.50～1.00 mm为±0.03 mm。 宽度允许偏差为（宽度×1%）mm～2 mm。 圆片直径允许偏差为±0.02 mm。 特殊尺寸由供需双方协商确定。 3.4 物相组成 产品主要物相组成为 LiB5 与 Li。 3.5 密度 每批产品密度最大差值不超过0.04 g/cm³。 3.6 外观质量 产品表面应具有金属光泽，无夹杂、孔洞和凹坑；边部应平齐，无裂口、卷边和毛刺；允许存在轻微挤压条纹或加工痕迹。 4 试验方法 4.1 化学成分按供方现行方法测定，仲裁方法由供需双方协商确定，数值修约按 GB/T 8170 执行。 4.2 尺寸采用相应精度量具测量。 4.3 物相组成采用 X 射线衍射法检测。 4.4 密度测定可采用阿基米德法或通过称重与几何尺寸计算方法进行。 阿基米德法在惰性气体保护或低湿环境下进行，采用液体石蜡作为介质计算密度。
