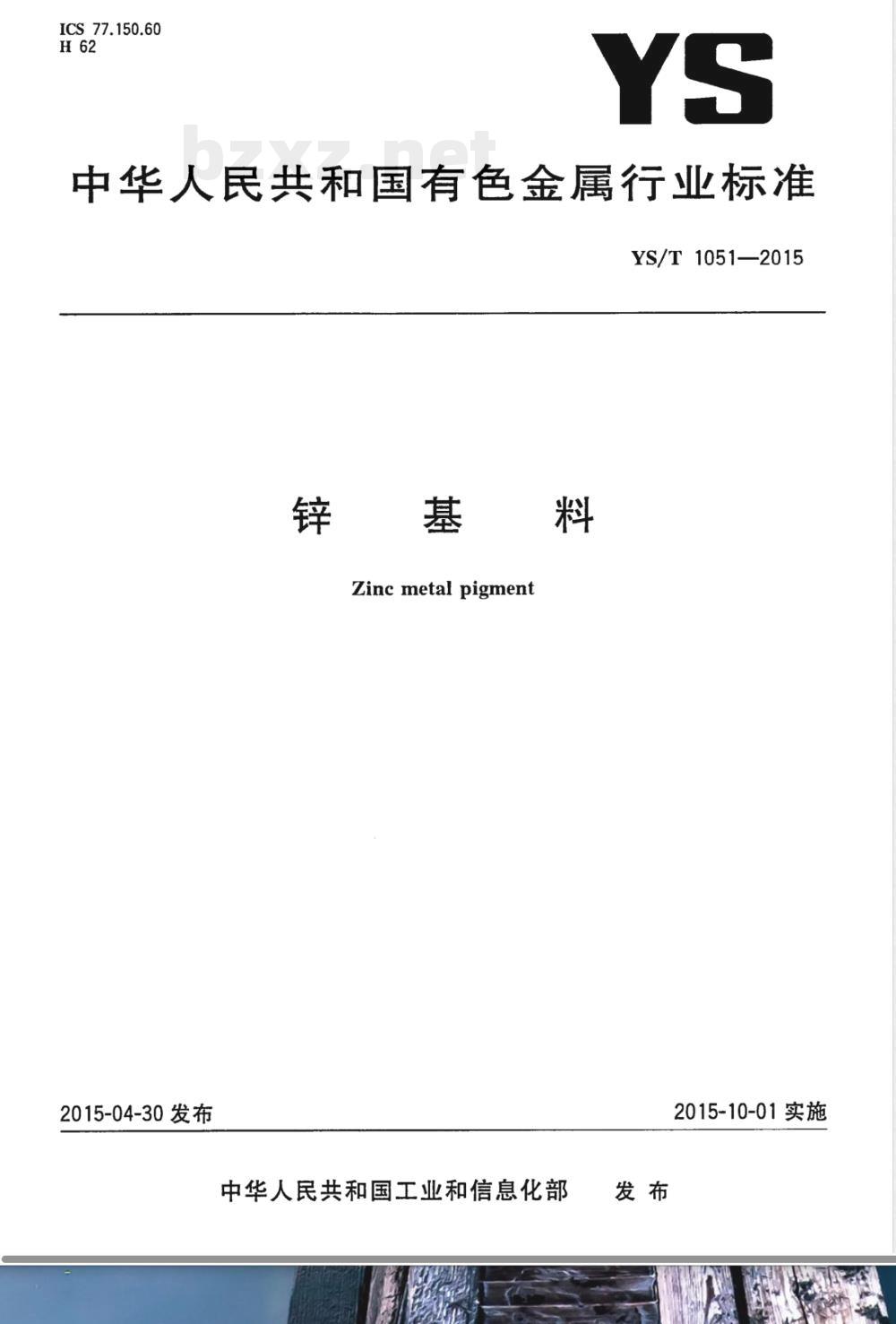

【其他行业标准】 锌基料

ICS 77.150.60
中华人民共和国有色金属行业标准YS/T1051—2015
Zincmetal pigment
2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

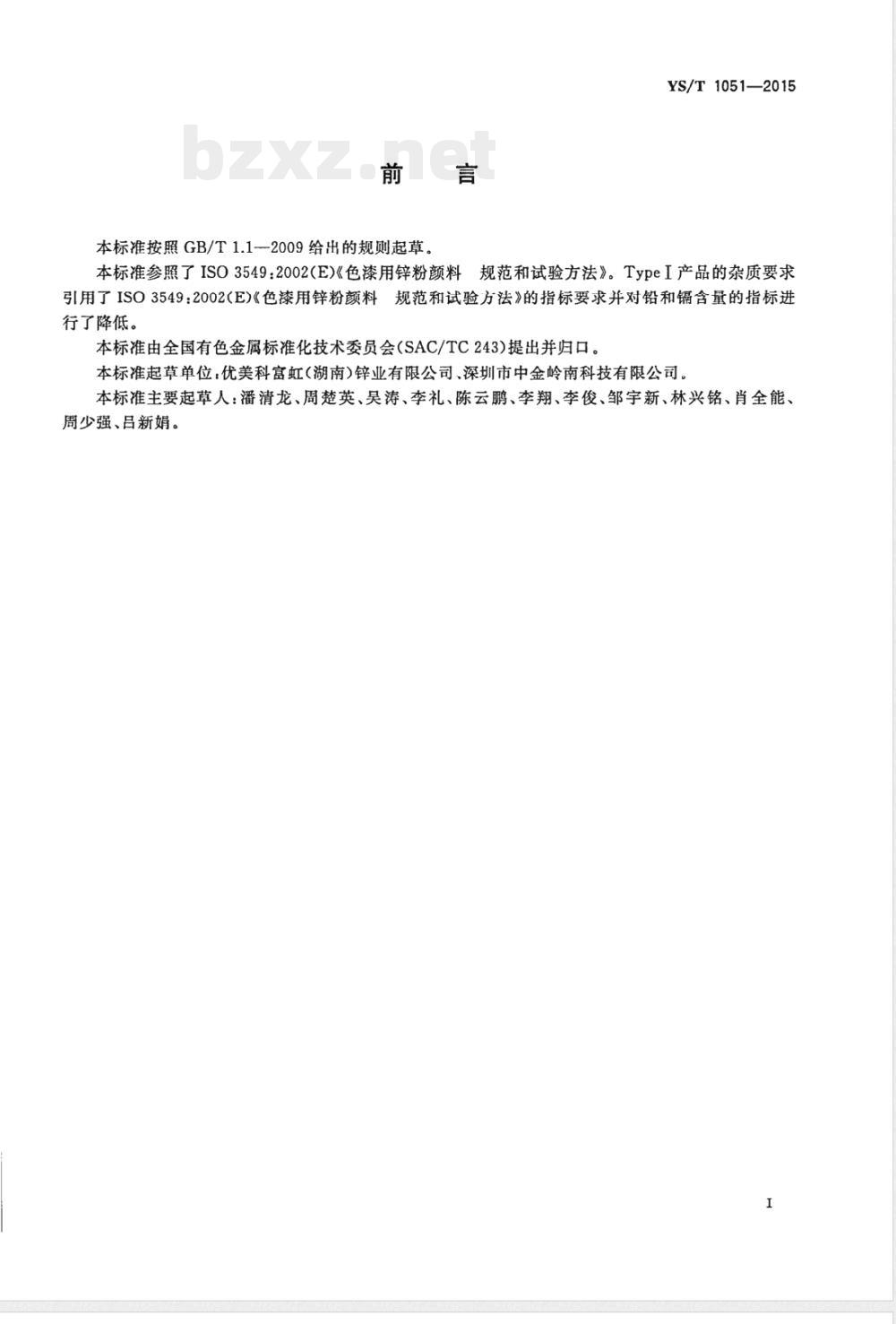

本标准按照GB/T1.1-2009给出的规则起草。YS/T1051—2015
本标准参照了ISO3549：2002(E)《色漆用锌粉颜料规范和试验方法》。TypeI产品的杂质要求引用了ISO3549：2002(E)《色漆用锌粉颜料规范和试验方法》的指标要求并对铅和镉含量的指标进行了降低。
本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。本标准起草单位：优美科富虹(湖南)锌业有限公司、深圳市中金岭南科技有限公司。本标准主要起草人：潘清龙、周楚英、吴涛、李礼、陈云鹏、李翔、李俊、邹宇新、林兴铭、肖全能、周少强、吕新娟。

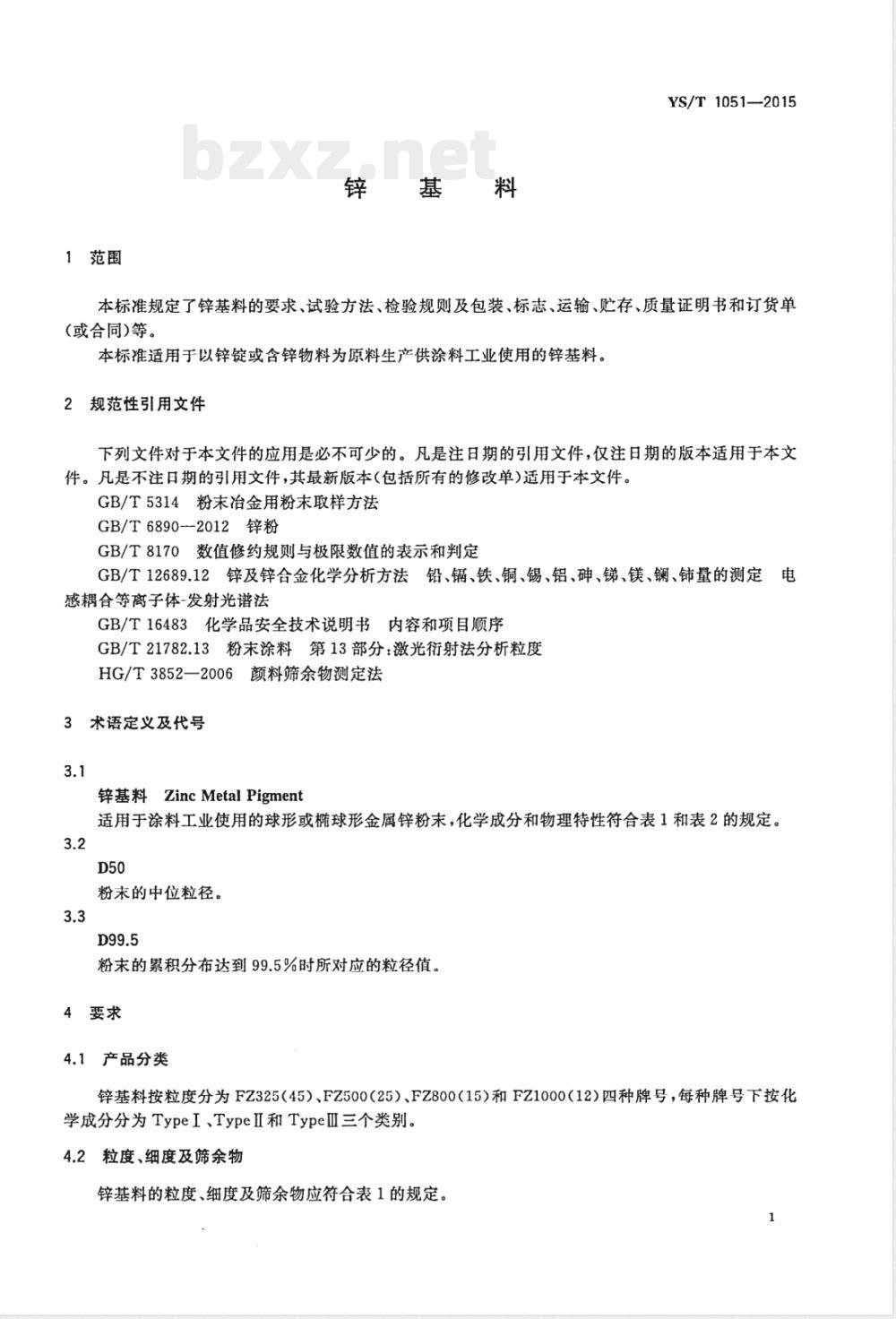

1范围
锌基料
YS/T 1051—2015
本标准规定了锌基料的要求、试验方法、检验规则及包装、标志、运输、贮存、质量证明书和订货单(或合同)等。
本标准适用于以锌锭或含锌物料为原料生产供涂料工业使用的锌基料。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T5314粉末冶金用粉末取样方法GB/T6890-2012锌粉
GB/T8170数值修约规则与极限数值的表示和判定GB/T12689.12锌及锌合金化学分析方法铅、镉、铁、铜、锡、铝、砷、锑、镁、镧、铈量的测定电感耦合等离体-发射光谱法
GB/T16483化学品安全技术说明书内容和项目顺序GB/T21782.13粉末涂料第13部分：激光衍射法分析粒度HG/T3852—2006颜料筛余物测定法3术语定义及代号
锌基料Zinc MetalPigment
适用于涂料工业使用的球形或椭球形金属锌粉末，化学成分和物理特性符合表1和表2的规定。3.2
粉末的中位粒径。
粉末的累积分布达到99.5%时所对应的粒径值。4要求
4.1产品分类
锌基料按粒度分为FZ325（45）、FZ500（25）、FZ800（15）和FZ1000（12)四种牌号，每种牌号下按化学成分分为TypeI、TypeⅡ和TypeⅢ三个类别。4.2粒度、细度及筛余物
锌基料的粒度、细度及筛余物应符合表1的规定。1

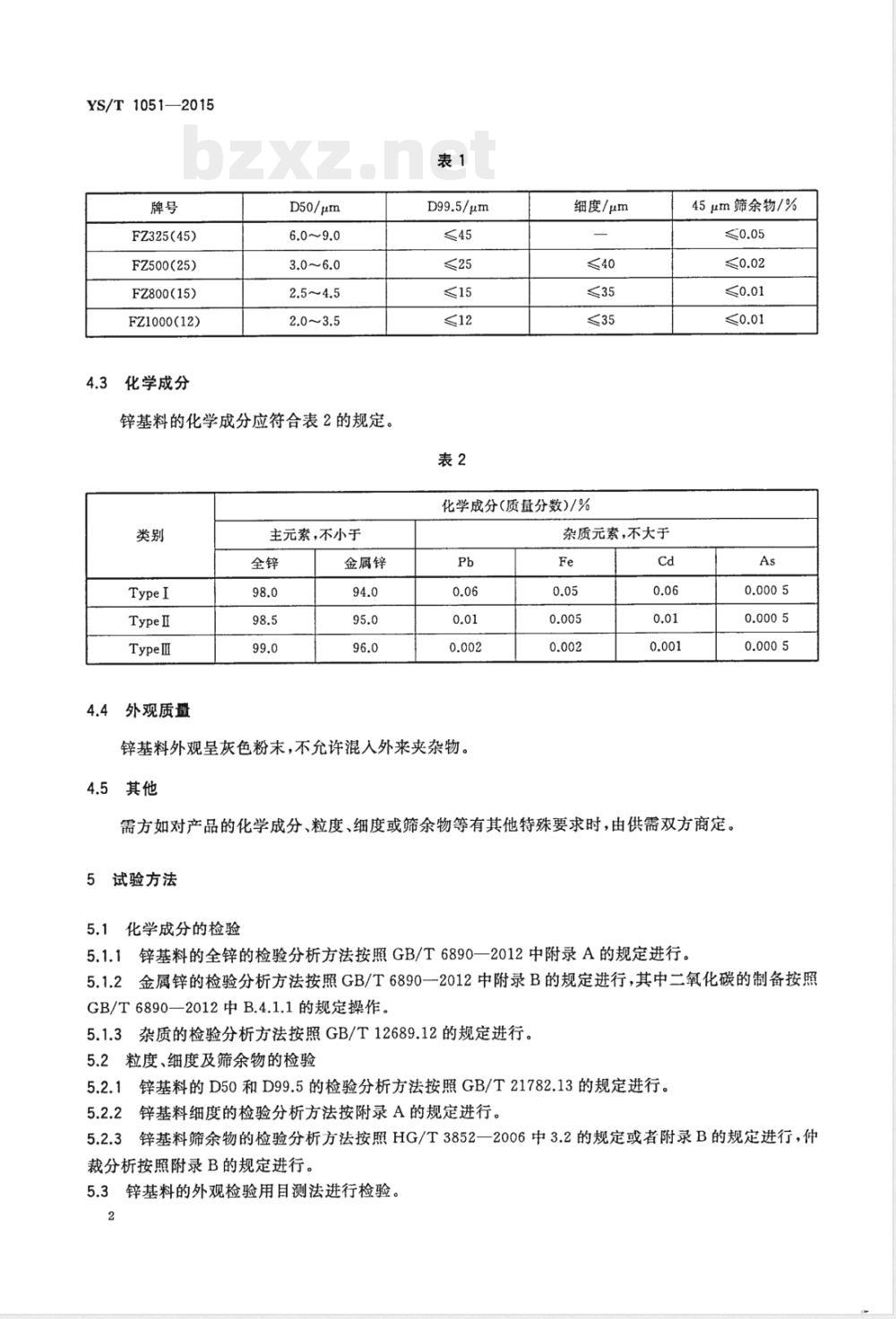

YS/T1051—2015
FZ325(45)
FZ500(25)
FZ800(15)
FZ1000(12）
4.3化学成分
D50/μm
锌基料的化学成分应符合表2的规定，类别
Typell
4.4外观质量
主元素，不小于
金属锌
D99.5/μm
细度/μm
化学成分(质量分数)/%
杂质元素，不大于
锌基料外观呈灰色粉末，不允许混人外来夹杂物。4.5其他
45μm筛余物/%
需方如对产品的化学成分、粒度、细度或筛余物等有其他特殊要求时，由供需双方商定。5试验方法
5.1化学成分的检验
5.1.1锌基料的全锌的检验分析方法按照GB/T6890一2012中附录A的规定进行。5.1.2金属锌的检验分析方法按照GB/T6890一2012中附录B的规定进行，其中二氧化碳的制备按照GB/T6890—2012中B.4.1.1的规定操作。5.1.3杂质的检验分析方法按照GB/T12689.12的规定进行。5.2粒度、细度及筛余物的检验
5.2.1锌基料的D50和D99.5的检验分析方法按照GB/T21782.13的规定进行。5.2.2锌基料细度的检验分析方法按附录A的规定进行。5.2.3锌基料筛余物的检验分析方法按照HG/T3852一2006中3.2的规定或者附录B的规定进行，仲裁分析按照附录B的规定进行。
5.3锌基料的外观检验用目测法进行检验。2

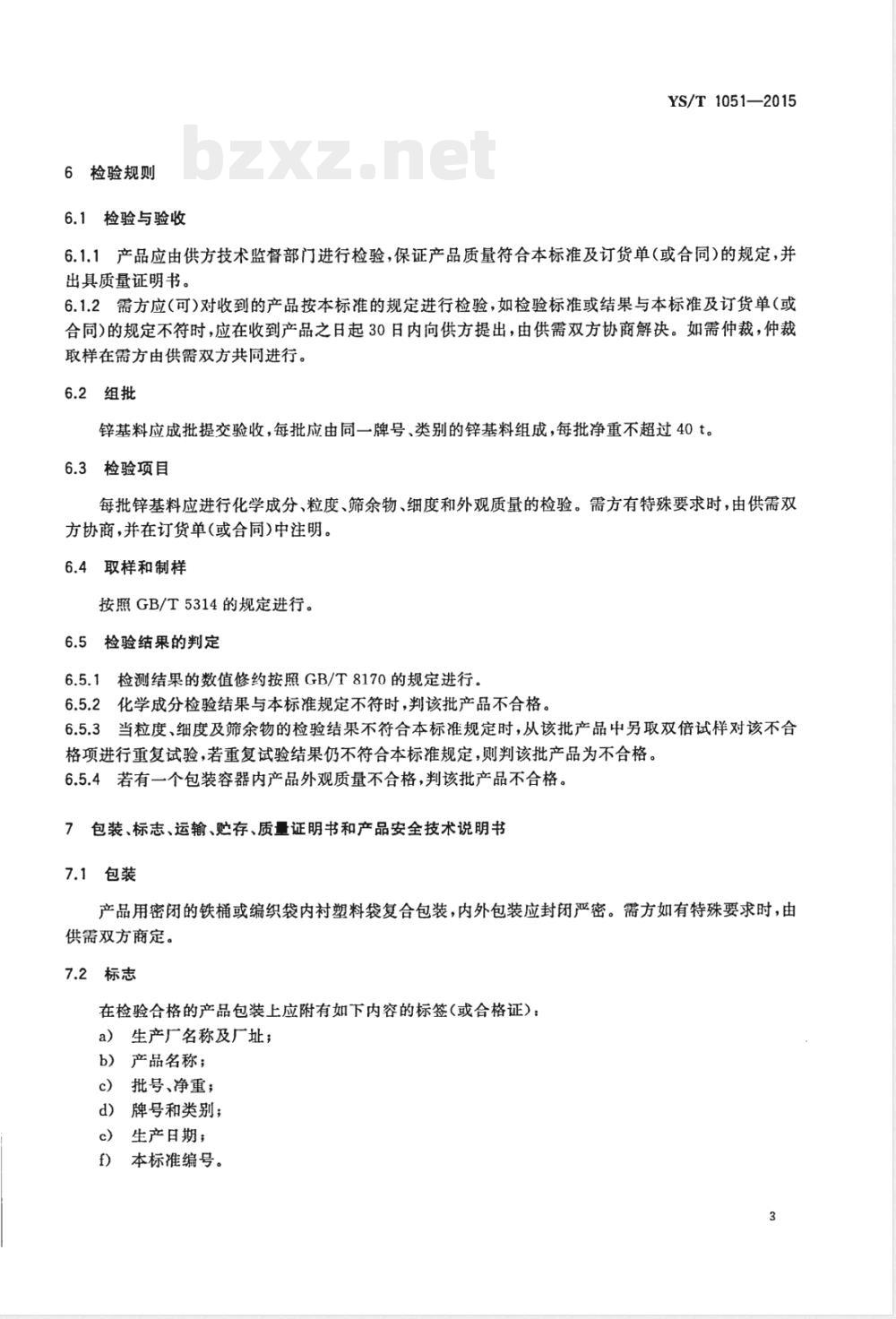

6检验规则
6.1检验与验收
YS/T1051—2015
6.1.1产品应由供方技术监督部门进行检验，保证产品质量符合本标准及订货单（或合同）的规定，并出具质量证明书。
6.1.2需方应(可)对收到的产品按本标准的规定进行检验，如检验标准或结果与本标准及订货单（或合同)的规定不符时，应在收到产品之日起30日内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方由供需双方共同进行。6.2组批
锌基料应成批提交验收，每批应由同一牌号、类别的锌基料组成，每批净重不超过40t。6.3检验项目
每批锌基料应进行化学成分、粒度、筛余物、细度和外观质量的检验。需方有特殊要求时，由供需双方协商，并在订货单(或合同)中注明。6.4取样和制样
按照GB/T5314的规定进行。
6.5检验结果的判定
6.5.1检测结果的数值修约按照GB/T8170的规定进行。6.5.2化学成分检验结果与本标准规定不符时，判该批产品不合格。6.5.3当粒度、细度及筛余物的检验结果不符合本标准规定时，从该批产品中另取双倍试样对该不合格项进行重复试验，若重复试验结果仍不符合本标准规定，则判该批产品为不合格。6.5.4若有一个包装容器内产品外观质量不合格，判该批产品不合格，7包装、标志、运输、贮存、质量证明书和产品安全技术说明书7.1包装
产品用密闭的铁桶或编织袋内衬塑料袋复合包装，内外包装应封闭严密。需方如有特殊要求时，由供需双方商定。
7.2标志
在检验合格的产品包装上应附有如下内容的标签（或合格证）：a）生产厂名称及厂址；
b）产品名称；
c）批号、净重；
d）牌号和类别；
c）生产日期；
f）本标准编号。
YS/T1051—2015
7.3运输
锌基料在运输过程中应防潮、防火、避免撞击和跌落。7.4购存
7.4.1锌基料应贮存在通风、干燥、防火的库房内。严禁与氧化剂、酸类、碱类混合贮存。2袋装锌基料不宜堆垛存放。
7.5质量证明书
每批产品出厂时应附有质量证明书，其上应注明：a)
供方名称、地址、电话、传真；产品名称；
批号；
牌号、类别、净重；bzxZ.net
本标准编号；
检验结果及质量技术部门印记；出日期；
保质期。
产品安全技术说明书
每批产品出厂时应附化学品安全技术说明书，说明书内容按GB/T16483要求执行。订货单(或合同)内容
本标准所列产品的订货单(或合同)应包括以下内容：a）产品名称；
b）牌号、类别；
c）净重；
d）本标准编号；
其他。
A.1范围
附录A
（规范性附录）
锌基料细度的测定
本附录规定了锌基料细度的测定方法。本附录适用于锌基料在葩麻油介质中细度的测定。A.2方法提要
YS/T 1051-—2015
将试样在介质中调试均匀，分散一定的时间，用刮板细度计来测定样品的分散程度。测试结果以细度（μm）表示。
A.3仪器
刮板细度计（0～100μm），最小分度值5μm。A.3.2
调漆刀。
A.4试剂与材料
篦麻油（AR，p=0.951g/mL0.942g/mL）。A.4.2
医用纱布
A.5分析步骤
A.5.1取样品1.5g~2.0g于研钵中，加人篦麻油4g~5g，用调漆刀搅拌2min~3min，直至肉眼看不到明显的锌基料颗粒。
A.5.2用洁净的医用纱布将刮板细度计擦拭干净，并放在一个固定的水平桌面上。A.5.3取足够量调制好的试样滴在刮板细度计最大刻度处，滴入量以充满斜槽而略有多余为宜，A.5.4双手握住刮刀两侧，横置在磨光平板上端（在试样边缘处），使刮刀与磨光平板表面垂直，在3s内，将刮刀由沟槽深的部位向浅的部位刮过，使试样充满沟槽而平板上不留有余样。A.5.5立即（不超过5s)使视线与沟槽平面成15～30°角，观察试样首先出现密集微粒点之处，特别是横跨凹槽3mm宽的条带内包含有5～10个颗粒（见图A.1)的位置。5
YS/T1051—2015
20 μm
20 μm
15μum
在密集微粒点出现之处的上面可能出现的分散的点可以不予理会。确定此条带上限的位置，读数精确程度分别为：
对量程100μm的细度板为5μm；-对量程50um的细度板为2μm。
A.6计算结果的表述
计算3次测定的平均值并以与初始读数相同的精度记录其结果。A.7精密度
A.7.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在表A.1给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限r，超过重复性限r的情况不超过5%。重复性限r按表A.1数据采用线性内插法求得。
表 A.1重复性限
细度值/μm
2再现性
在再现性条件下获得的两次独立测试结果的绝对差值不大于再现性限R，超过再现性限R的情况不超过5%，再现性限R按表A.2数据采用线性内插法求得。再现性限
细度值/μm
：试验报告
试验报告至少应包括以下内容：一试样；
使用的标准(包括发布或出版年号）；分析结果及表示；
一与基本分析步骤的差异；
一测定中观察到的异常现象；
一试验日期。
YS/T1051-2015
YS/T1051—2015
B.1范围
附录B
（规范性附录）
锌基料筛余物的测定
气流筛分法
本附录规定了锌基料筛余物的测定方法。本附录适用于使用气流筛分仪测定锌基料的筛余物。B.2方法原理
锌基料的筛余物测定是在气流筛分仪器上进行的。整个试验系统如图B.1所示。此试验系统在筛网下装有旋转喷口和吸尘器，旋转喷口吹动锌基料在筛网上移动，比筛孔尺寸小的颗粒通过筛网而进人吸尘器中，比筛孔尺寸大的颗粒留在筛网上，称量筛网上的锌基料重量，计算出此筛分粒级的百分含量。B.3仪器
B.3.1试验筛
直径200mm，规格45um。使用前检查筛网，筛网必须是清洁的、无损坏的、没有被粉末堵塞，可以借助放大镜来进行检查。如果筛网需要清洁，必须放在超声波设备中进行清洁。B.3.2气流筛分仪
气流筛分仪上部放置筛网，基座上有进风口和排气口，排气口与抽风机或吸尘器连接。筛网底下有一个狭缝喷气装置，进风口与其相接，以20r/min25r/min的速度旋转吹气（见图B.1)。一筛网盖子
流量调节、
排气口
压力计
气流筛分仪基座
旋转喷气口
进风口
YS/T1051-2015
狭缝喷气装置旋转时，喷气口持续喷气，气流透过筛网吹动筛网上的粉末，防止粉末沉积下来。空气和通过筛网的细粉一同从排气口抽出。通过调节排气口上的缝隙可以控制气流的流速。测试时真空度不得小于1250Pa。
B.3.3天平
精度：0.001g。
B.3.4小塑料锤子
试验时用小塑料锤轻敲筛网盖子，使得盖子上所粘附的粉末落下在筛网上。B.3.5软毛刷
羊毛刷，毫长20mm~30mm。
B.4分析步骤
B.4.1称量样品约50.000g(M。），同时做平行试验。B.4.2在气流筛分仪(B.3.2)上放上45μm的筛网（B.3.1)，将样品转移至筛网上，然后装上盖子。B.4.3启动气流筛分仪，用小塑料锤子（B.3.5)轻轻敲击盖子，使得盖子上所粘附的粉末落下在筛网上。B.4.4120s后，关闭气流筛分仪，把筛网反扣在光滑的、干净的纸上，轻轻敲筛框，清出筛网中所有的粉末。
5称量并记录筛网上剩余物的重量（M,）。称量精确到0.001g。B.4.5
B.5分析结果的计算
计算出锌基料筛余物的质量分数w，数值以%表示，按式(B.1)计算：w
式中：
M。—样品的称量值，单位为克（g)；M—筛网上剩余物的称量值，单位为克(g)。取两次测试结果的算术平均值，对于45um筛网的计算结果保留3位小数。B.6精密度
B.6.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在表B.1给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限，超过重复性限r的情况不超过5%。重复性限r按表B.1数据采用线性内插法求得。
表B.1重复性限
45μm筛余物/%
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
