【其他行业标准】 硒化锌

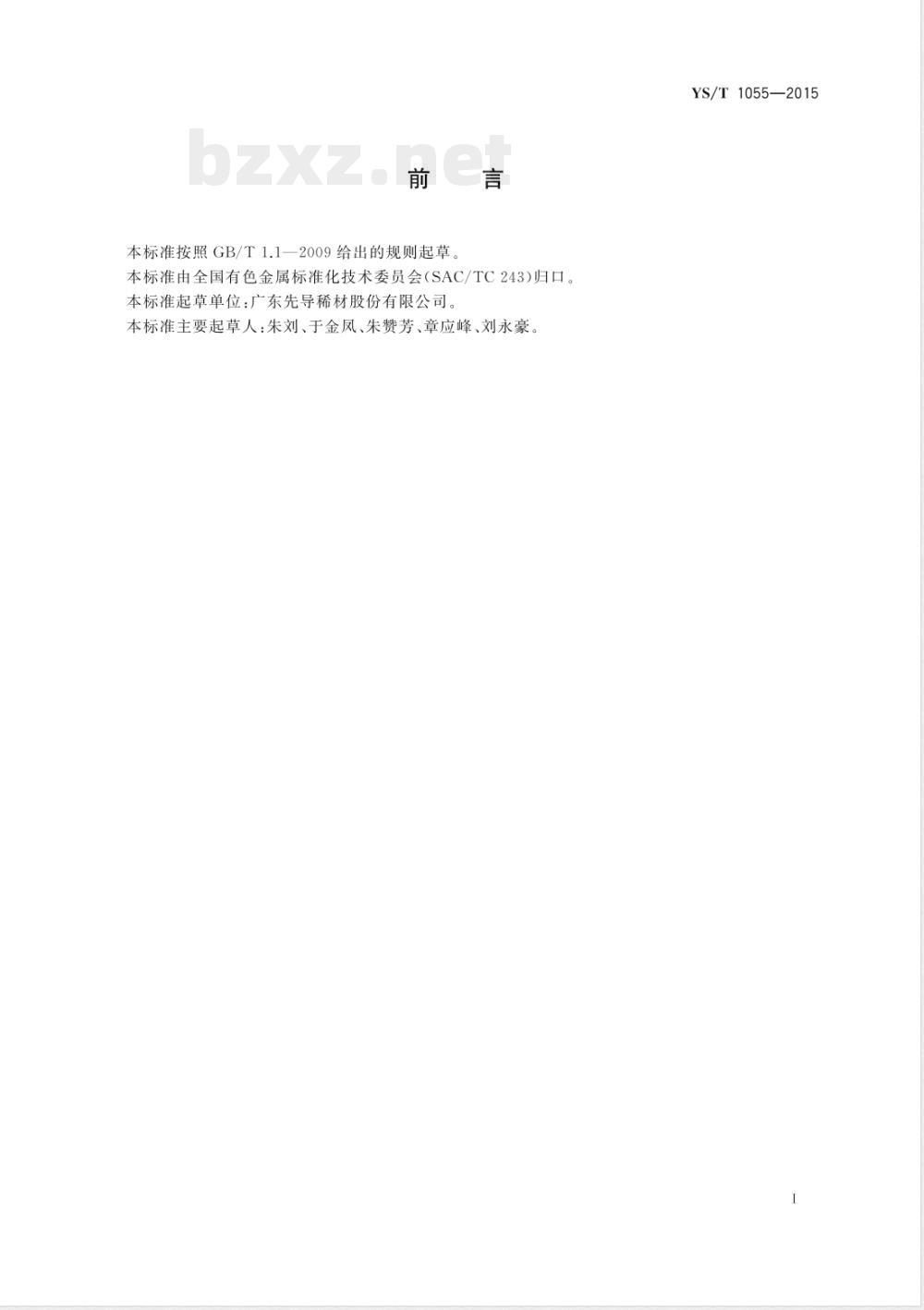

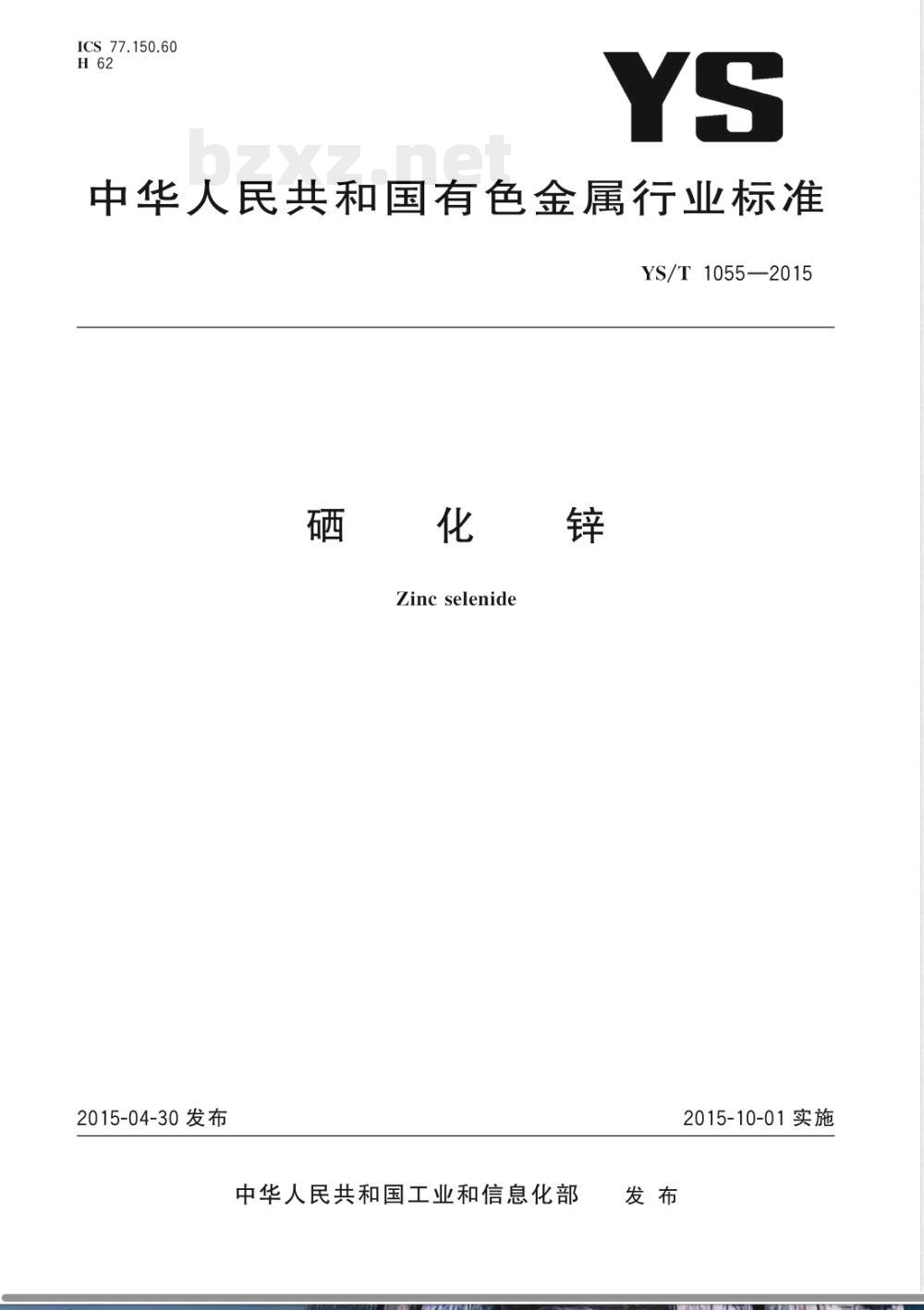

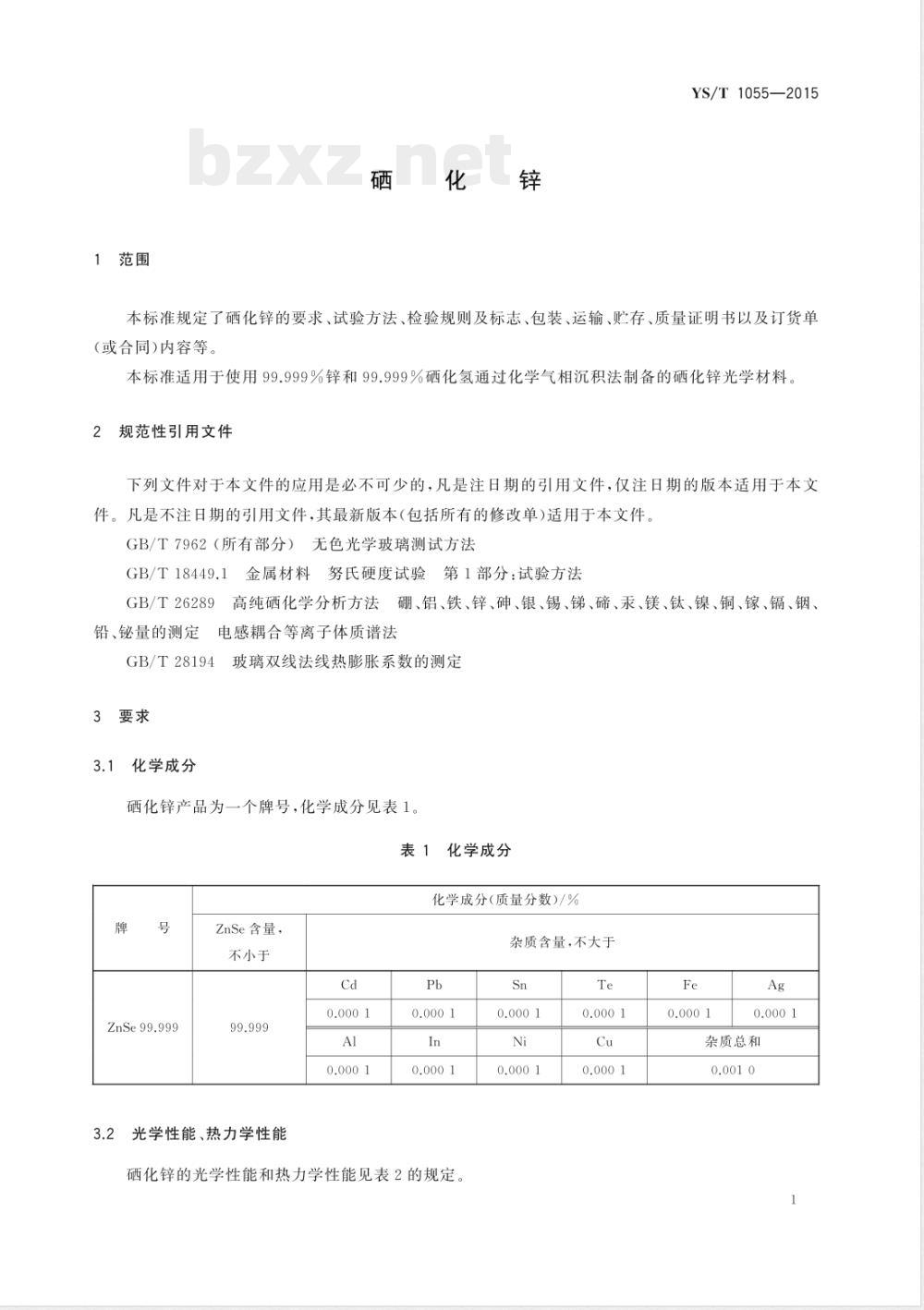

ICS 77.150.60 H62 YS 中华人民共和国有色金属行业标准 YS/T 1055—2015 硒化锌 Zinc selenide 2015-04-30发布 中华人民共和国工业和信息化部发布 2015-10-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：广东先导稀材股份有限公司。 本标准主要起草人：朱刘、于金凤、朱赞芳、章应峰、刘永豪。 1 范围 本标准规定了硒化锌的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书以及订货单（或合同）内容等。 本标准适用于使用99.999%锌和99.999%硒化氢通过化学气相沉积法制备的硒化锌光学材料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 7962（所有部分）无色光学玻璃测试方法 GB/T 18449.1 金属材料努氏硬度试验 第1部分：试验方法 GB/T 26289 高纯硒化化学分析方法（ICP-MS测定硼、铝、铁、锌等元素） GB/T 28194 玻璃双线法线热膨胀系数的测定 3 要求 3.1 化学成分 硒化锌产品为一个牌号ZnSe99.999，其ZnSe含量不小于99.999%。 杂质元素包括Cd、Al、Pb、In、Sn、Ni、Te、Cu、Fe、Ag等，每种杂质含量均不大于0.0001%，杂质总和不大于0.0010%。 3.2 光学性能与热力学性能 硒化锌具有良好的红外光学性能，其折射率、折射率温度系数、折射率不均匀性、透射率、光吸收系数、导热系数、比热容及热膨胀系数等指标应符合表2规定。其中： - 在室温条件下，不同波长范围（如0.54μm～18.2μm、10.6μm、0.6328μm）对应不同光学参数要求； - 透射率不低于69%； - 光吸收系数≤0.0005/cm； - 导热系数约为18 W/(m·℃)； - 比热容约为0.356 J/(g·℃)； - 热膨胀系数≤7.57×10⁻⁶/℃。 3.3 物理性能 硒化锌为橙黄色块状晶体材料，外观应洁净，无肉眼可见夹杂物和斑点。 其主要物理性能包括： - 杨氏模量约10.2 Mpsi～8.9 Mpsi - 剪切模量约7500～8500 psi - 泊松比约0.28 - 密度约5.27 g/cm³ - 努氏硬度约105 kg/mm²～120 kg/mm² 3.4 外观质量 硒化锌应为块状晶体，颜色为橙黄色。 表面应洁净无斑点，无肉眼可见夹杂物。 3.5 其他要求 需方如对单件形状、尺寸规格、杂质元素或外观质量有特殊要求，应由供需双方协商并在合同中注明。 4 试验方法 4.1 化学成分分析按GB/T 26289规定进行。 4.2 光学性能及热学性能（折射率、透射率、导热系数等）参照GB/T 7962测定。 4.3 热膨胀系数参照GB/T 28194测定。 4.4 杨氏模量、剪切模量、泊松比参照GB/T 7962测定。 4.5 密度测定参照GB/T 7962规定。 4.6 努氏硬度按GB/T 18449.1测定。
