【其他行业标准】 阳极铜

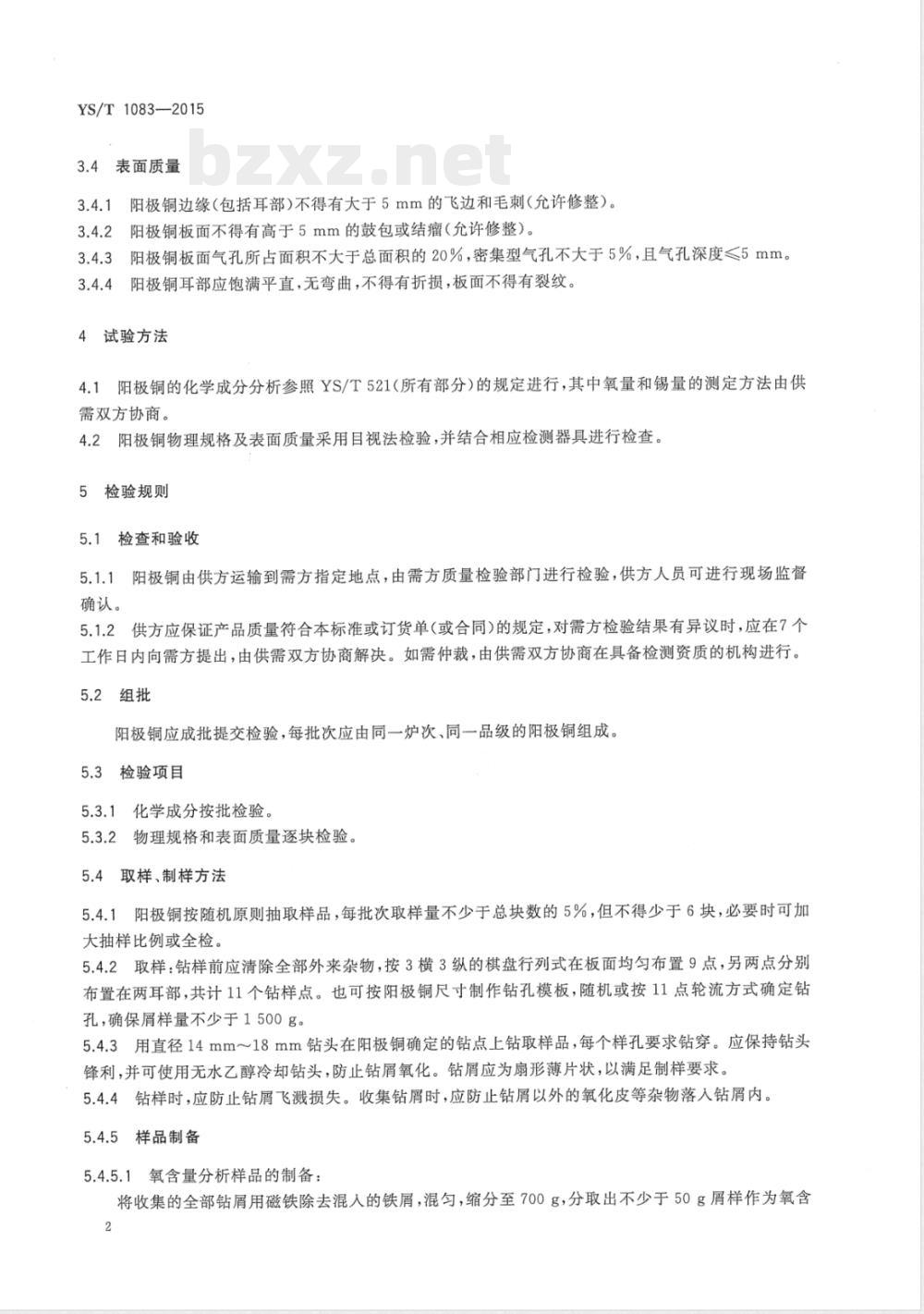

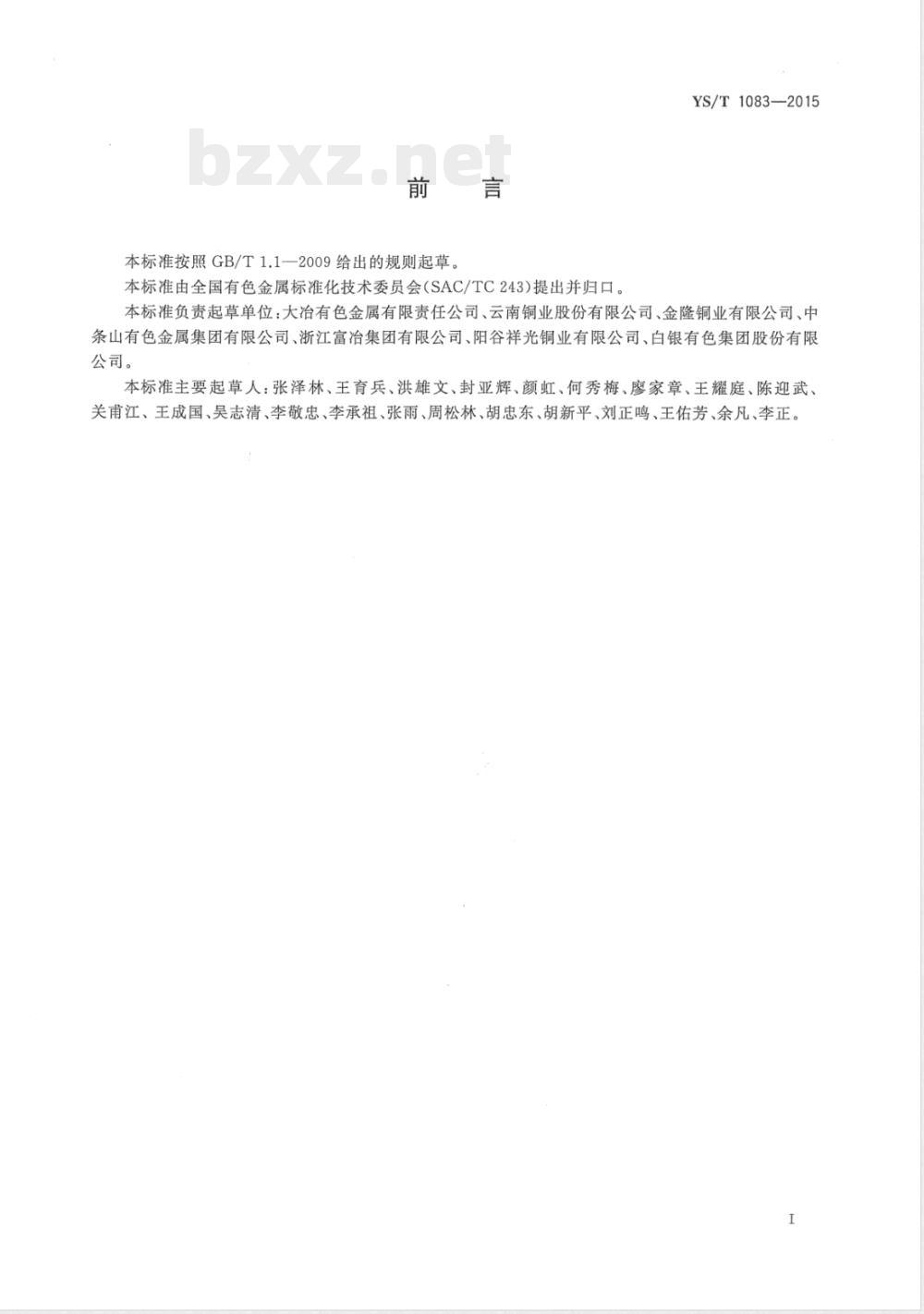

ICS 77.150.30 H62 YS 中华人民共和国有色金属行业标准 YS/T 1083—2015 阳极铜 Anode copper 2015-04-30发布 中华人民共和国工业和信息化部发布 2015-10-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准负责起草单位：大冶有色金属有限责任公司、云南铜业股份有限公司、金隆铜业有限公司、中条山有色金属集团有限公司、浙江富冶集团有限公司、阳谷祥光铜业有限公司、白银有色集团股份有限公司。 本标准主要起草人：张泽林、王育兵、洪雄文、封亚辉、颜虹、何秀梅、廖家章、王耀庭、陈迎武、关甫江、王成国、吴志清、李敬忠、李承祖、张雨、周松林、胡忠东、胡新平、刘正鸣、王佑芳、余凡、李正。 1 范围 本标准规定了阳极铜的要求、试验方法、检验规则、标志、包装、运输、贮存和质量预报单以及订货单（或合同）内容等。 本标准适用于火法精炼法生产的阳极铜，主要供电解精炼使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 8170 数值修约规则与极限数值的表示和判定 YS/T 521（所有部分）粗铜化学分析方法 3 要求 3.1 产品分类 阳极铜按化学成分分为一级品、二级品和三级品。 3.2 化学成分 3.2.1 阳极铜化学成分应符合表1规定。 一级品：Cu含量99.20%～99.50%，杂质Ni≤0.10%，As≤0.10%，Sb≤0.02%，Bi≤0.01%，Pb≤0.10%，Sn≤0.05%，O≤0.15%。 二级品：Cu含量98.80%～99.20%，杂质Ni≤0.20%，As≤0.15%，Sb≤0.05%，Bi≤0.03%，Pb≤0.15%，Sn≤0.10%，O≤0.20%。 三级品：Cu含量98.50%～98.80%，杂质Ni≤0.30%，As≤0.20%，Sb≤0.10%，Bi≤0.05%，Pb≤0.20%，Sn≤0.15%，O≤0.25%。 3.2.2 如供需双方对阳极铜化学成分有特殊要求，可协商并在合同中注明。 3.3 物理规格 3.3.1 阳极铜外形尺寸及重量应满足需方电解生产工艺要求，具体指标由供需双方在订货单（或合同）中约定。 3.3.2 同规格阳极铜单块重量偏差应控制在±5kg范围内。 3.3.3 单块阳极铜应厚薄均匀、垂直度高，板面弯曲度≤5mm，平面度公差≤5mm。 3.4 表面质量 3.4.1 阳极铜边缘（包括耳部）不得有大于5mm的飞边和毛刺，允许修整。 3.4.2 板面不得有高于5mm的鼓包或结瘤，允许修整。 3.4.3 板面气孔面积不大于总面积20%，密集型气孔不大于5%，气孔深度≤5mm。 3.4.4 耳部应饱满平直，无弯曲，不得有折损，板面不得有裂纹。 4 试验方法 4.1 化学成分分析按YS/T 521（所有部分）规定进行，其中氧量和锡量测定方法由供需双方协商。 4.2 物理规格及表面质量采用目视法检验，并结合相应检测器具检查。 5 检验规则 5.1 检查和验收 5.1.1 阳极铜由供方运输至需方指定地点，由需方质量检验部门检验，供方人员可现场监督确认。 5.1.2 供方应保证产品质量符合标准或合同规定，对检验结果有异议时应在7个工作日内提出，由双方协商解决。 5.2 组批 阳极铜应成批提交检验，每批由同一炉次、同一品级产品组成。 5.3 检验项目 化学成分按批进行检验。
