【其他行业标准】 气门芯杆用黄铜线

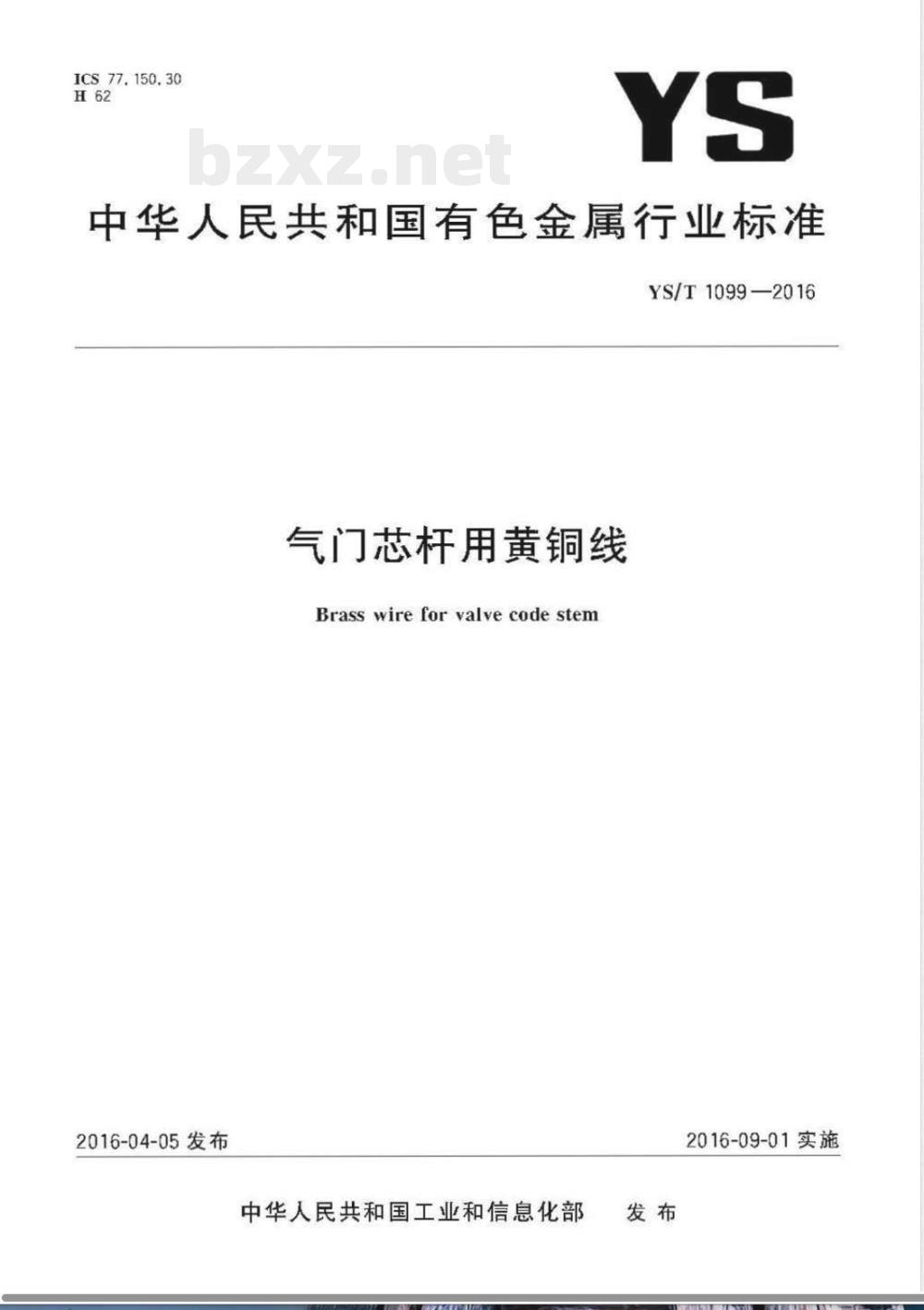

ICS 77.150.30 H 62 YS 中华人民共和国有色金属行业标准 YS/T1099—2016 气门芯杆用黄铜线 Brass wire for valve core stem 2016-04-05发布 中华人民共和国工业和信息化部发布 2016-09-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：宁波兴数达金属新材料有限公司、安徽鑫科新材料股份有限公司。 本标准主要起草人员：冯斌、葛小牛、黄敏、苑耀东、贺官兵、谢宁、张路、冯丽婷。 1 范围 本标准规定了气门芯杆用黄铜线的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书及订货单（或合同）内容等。 本标准适用于供气门芯杆用圆形黄铜合金线（以下简称黄铜线）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T228.1—2010 金属材料拉伸试验 第1部分：室温试验方法 GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T8888 重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T26303.2 铜及铜合金加工材外形尺寸检测方法 第2部分：棒、线、型材 YS/T448 铜及铜合金铸造和加工产品宏观组织检验方法 YS/T482 铜及铜合金分析方法 光电发射光谱法 YS/T483 铜及铜合金分析方法 X射线荧光光谱法 YS/T668 铜及铜合金理化检测取样方法 YS/T815 铜及铜合金力学性能和工艺性能试样的制备方法 YS/T910 黄铜中铜量的测定 碘量法 3 要求 3.1 产品分类 3.1.1 牌号、状态和规格 产品牌号、状态和规格应符合表1规定。 牌号：H62、H65 状态：3/4硬（H63）等状态 直径范围：1.00～2.30mm 3.1.2 标记示例 产品标记按产品名称、标准编号、牌号、状态、精度和规格顺序表示。 示例1：H62合金、3/4硬态、高精级、直径1.10mm黄铜线标记为：黄铜线YS/T1099-H62H63高-φ1.10。 示例2：H65合金、3/4硬态、普通级、直径1.20mm黄铜线标记为：黄铜线YS/T1099-H65H63普-φ1.20。 3.2 化学成分 黄铜线化学成分应符合表2规定。 H62：Zn约61.0～63.0%，Cu为余量，Sn≤0.5%，杂质总和≤0.3%。 H65：Zn约63.5～66.0%，Cu为余量，Sn≤0.65%，杂质总和≤0.3%。 杂质总和为表中所列杂质元素及其他元素实测值总和。 3.3 外形尺寸及允许偏差 3.3.1 直径及允许偏差 黄铜线直径及允许偏差应符合表3规定，直径范围1.00～2.00mm等规格。 高精级与普通级允许偏差不同。 3.3.2 圆度要求 黄铜线圆度应不大于直径允许偏差的一半。 3.3.3 起翘度 起翘度是指将一圈线材自由放置于平面上，一端线头翘起的最大高度，应符合表4规定。 3.4 力学性能 黄铜线室温力学性能应符合表5规定： H62抗拉强度约508～680MPa，断后伸长率满足相应要求。 H65抗拉强度约565～635MPa，断后伸长率满足相应要求。 3.5 内部质量 黄铜线内部应致密，不得有气孔、分层及夹杂等影响使用性能的缺陷。 3.6 表面质量 黄铜线表面应光滑清洁，不得有毛刺、起皮、夹杂、裂纹、拉痕等缺陷。 表面应呈亮黄色，不允许出现发红、发暗及氧化色等明显色差。 3.7 卷（轴）重量 黄铜线卷（轴）重量应符合表6规定，每批允许少量轻卷，但不超过2件。
