【其他行业标准】 光电倍增管用铍青铜带

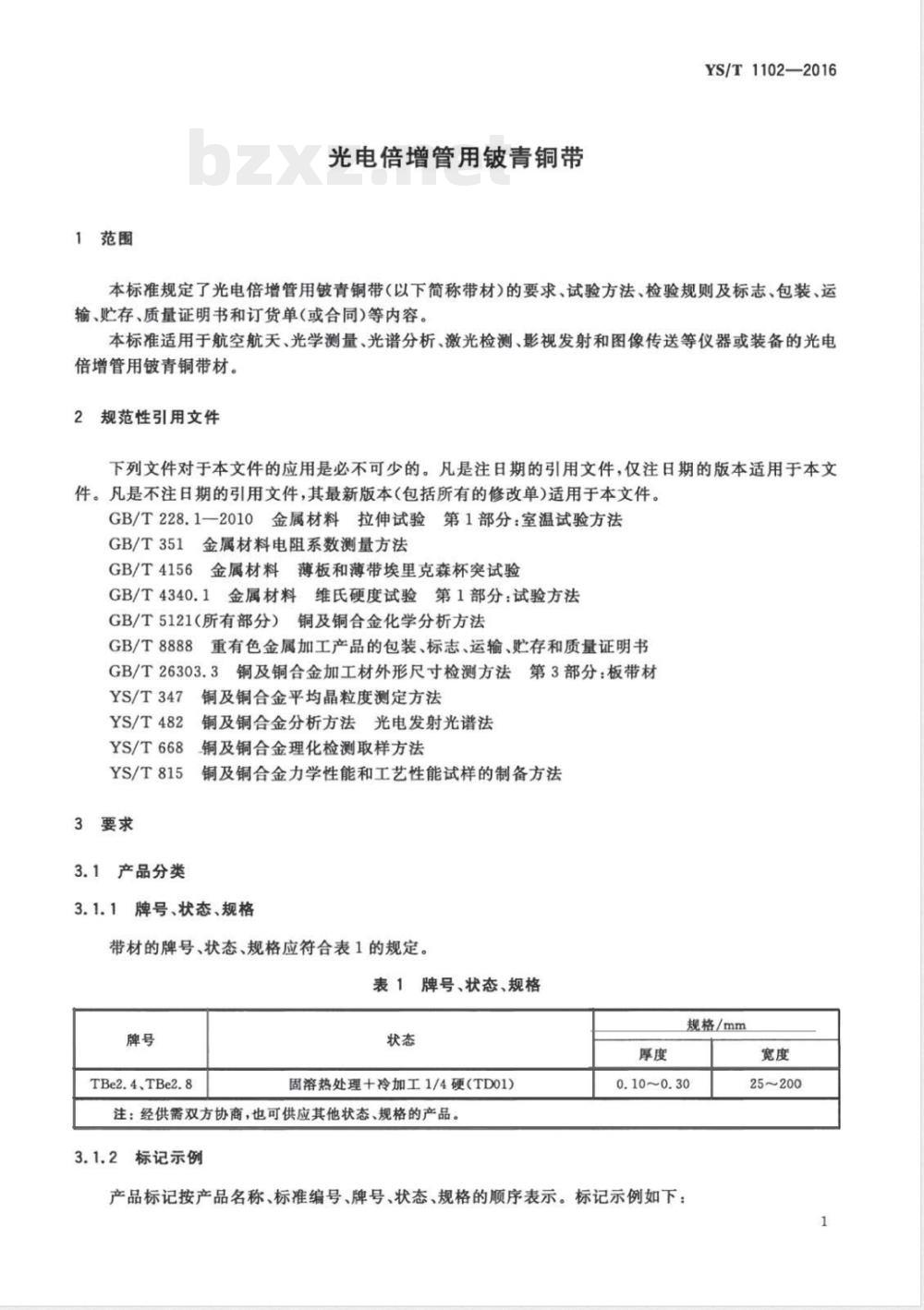

ICS 77.150.30 H 62 中华人民共和国有色金属行业标准 YS/T1102—2016 光电倍增管用铍青铜带 Beryllium bronze strips for photomultiplier 2016-04-05发布 中华人民共和国工业和信息化部发布 2016-09-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：苏州金江铜业有限公司。 本标准主要起草人员：刘楚明、朱戴博、韩坦、郭莉。 1 范围 本标准规定了光电倍增管用铍青铜带（以下简称带材）的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单（或合同）等内容。 本标准适用于航空航天、光学测量、光谱分析、激光检测、影视发射和图像传送等仪器或装备的光电倍增管用铍青铜带材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T228.1—2010 金属材料拉伸试验 第1部分：室温试验方法 GB/T351 金属材料电阻系数测量方法 GB/T4156 金属材料薄板和薄带埃里克森杯突试验 GB/T4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T8888 重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T26303.3 铜及铜合金加工材外形尺寸检测方法 第3部分：板带材 YS/T347 铜及铜合金平均晶粒度测定方法 YS/T482 铜及铜合金分析方法 光电发射光谱法 YS/T668 铜及铜合金理化检测取样方法 YS/T815 铜及铜合金力学性能和工艺性能试样的制备方法 3 要求 3.1 产品分类 3.1.1 牌号、状态、规格 带材的牌号、状态、规格应符合表1规定。 牌号：TBe2.4、TBe2.8 状态：固溶热处理+冷加工1/4硬（TD01） 厚度规格：0.10～0.30mm 宽度规格：25～200mm 注：经供需双方协商，可供应其他状态和规格产品。 3.1.2 标记示例 产品标记按产品名称、标准编号、牌号、状态、规格顺序表示。 示例：带材YS/T1102-TBe2.4TD01-0.20×100 3.2 化学成分 带材化学成分应符合表2规定。 主要成分（质量分数）：Cu+Ag为余量 Be含量：TBe2.4为2.30～2.50%，TBe2.8为2.60～3.00% Sb+Sn+Zn≤0.03% As+P≤0.01% Co≤0.01% Pb≤0.002% Si≤0.025% Fe≤0.025% Ni≤0.002% 杂质总和≤0.3% 3.3 外形尺寸及其允许偏差 带材外形尺寸及允许偏差应符合表3规定。 厚度允许偏差： 0.10～0.15mm：-0.015mm >0.15～0.30mm：-0.020mm 宽度允许偏差：-2mm 3.4 力学性能 带材室温纵向力学性能应符合表4规定。 TBe2.4（TD01）：抗拉强度750～880MPa，断后伸长率>13% TBe2.8（TD01）：抗拉强度800～950MPa，断后伸长率>11% 3.5 硬度试验 维氏硬度HV为120～150，试验负荷9.8N。 允许采用显微硬度法（0.98N）测定。 3.6 电性能 在20℃条件下测试： TBe2.4电阻系数≤0.0588（Ω·mm²/m），导电率>17% IACS TBe2.8电阻系数≤0.0667（Ω·mm²/m），导电率>15% IACS 3.7 工艺性能 带材杯突试验按规定方法进行，结果应符合标准要求（具体数值见表6）。
